Sous-marin de Tintin

SOUS-MARIN du Professeur Tournesol

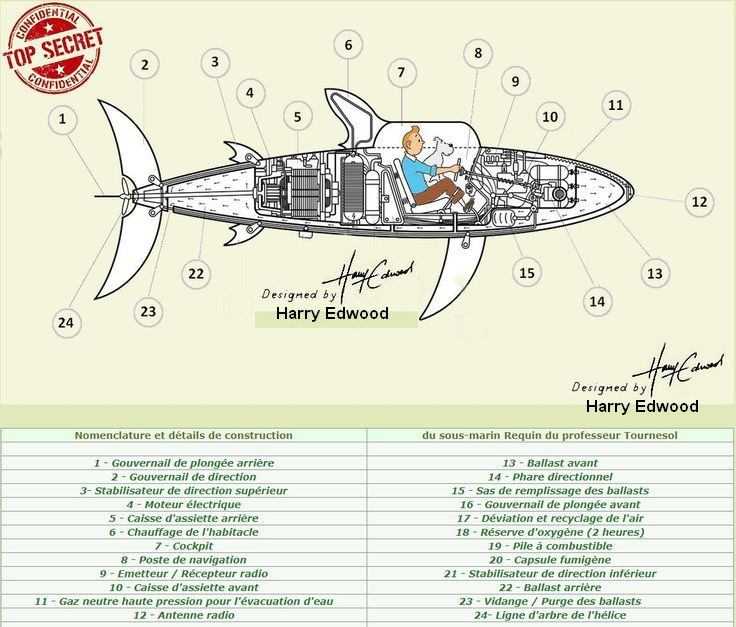

Envie de vous faire suivre au fil du temps et au travers de mes photos la réalisation d'une maquette statique que je fabrique de toutes pièces du sous-marin du Professeur Tournesol inspirée de l'illustration réalisée par Monsieur Harry Edwood.

Les matériaux utilisés: aluminium, acier, laiton, cuivre...
Sa longueur sera de 45cm.
Bonne visite.

HISTOIRE

Le sous-marin en forme de requin est l'oeuvre du professeur Tournesol. Il va permettre à Tintin et au capitaine Haddock de partir à la recherche du trésor de Rackham Le Rouge et de trouver l'épave de la Licorne. © Hergé/Moulinsart

Le but n'est pas de recopier ce qu'a dessiné Harry Edwood mais de s'en servir comme base. J'ai aussi fait des recherches sur d'autres sous-marins de poche. Bien entendu il y aura des incohérences mais l'idée finale est de s'amuser à produire une maquette plaisante à regarder.

EVOLUTIONS DE LA FABRICATION

Mise à jour 18/11/25

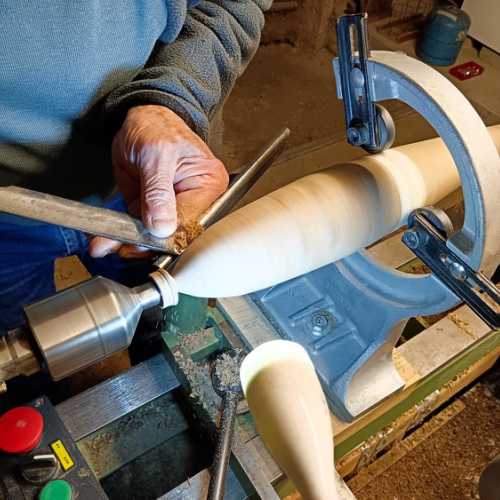

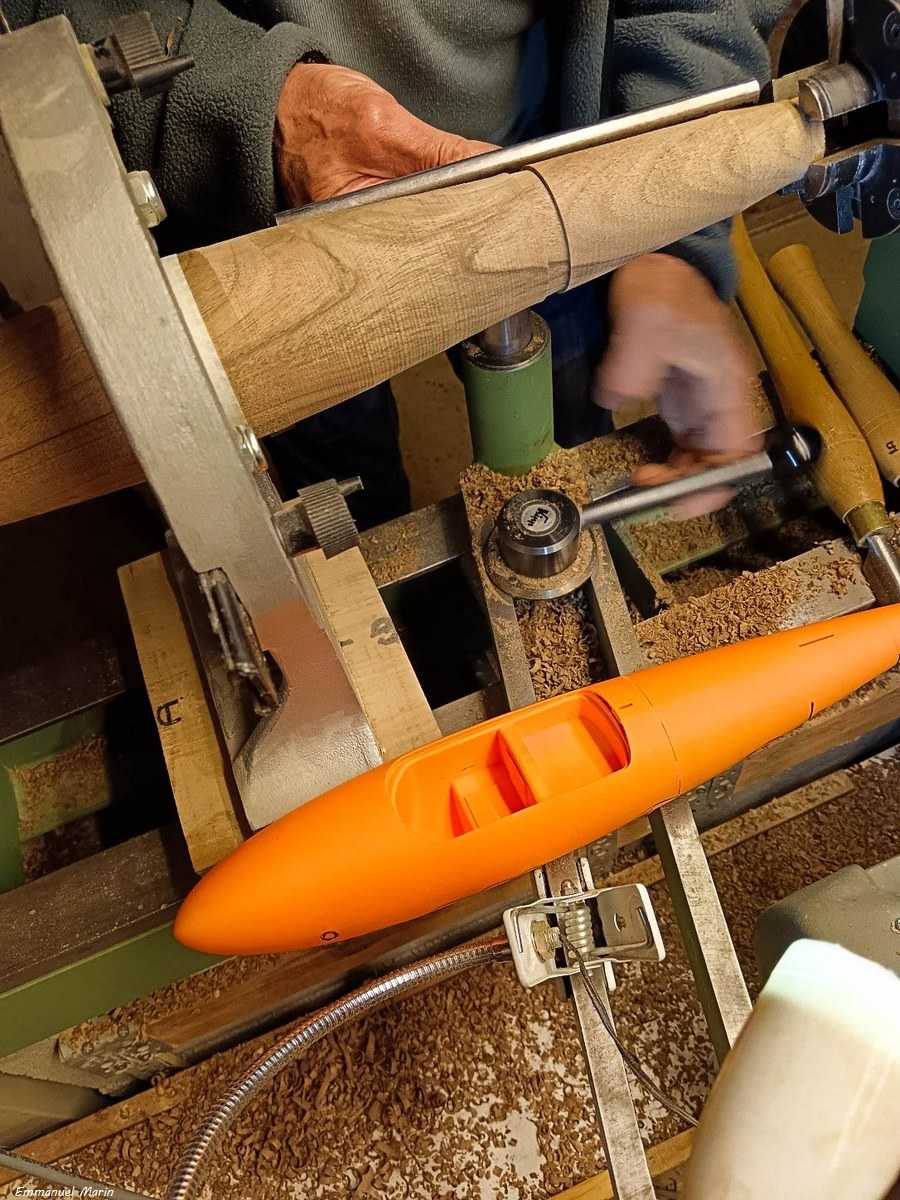

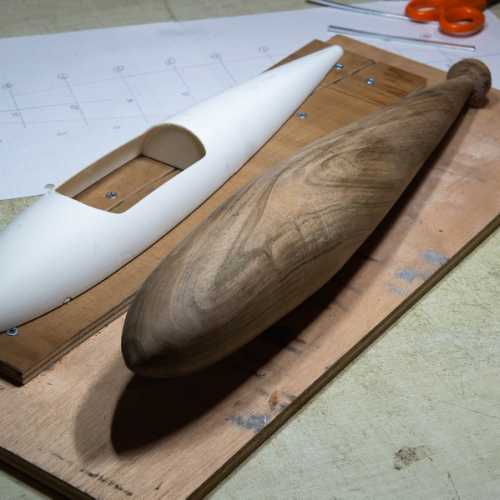

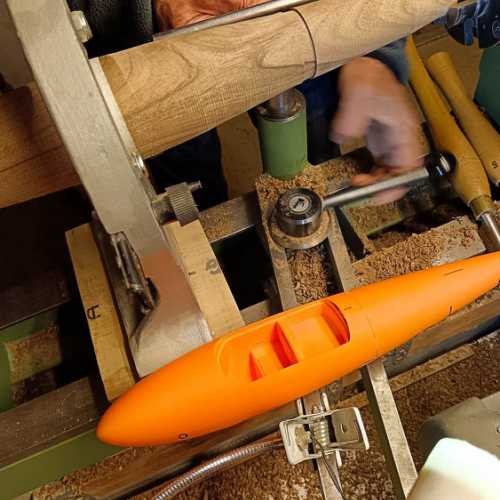

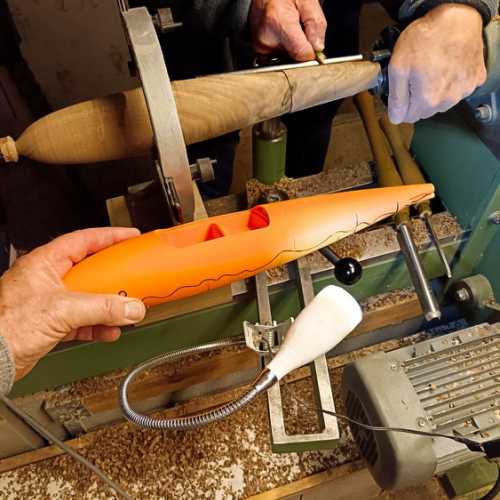

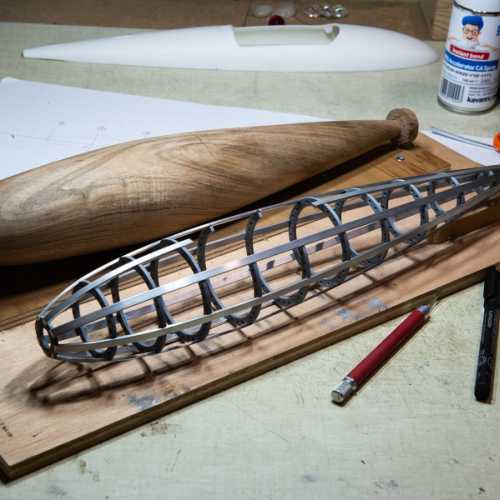

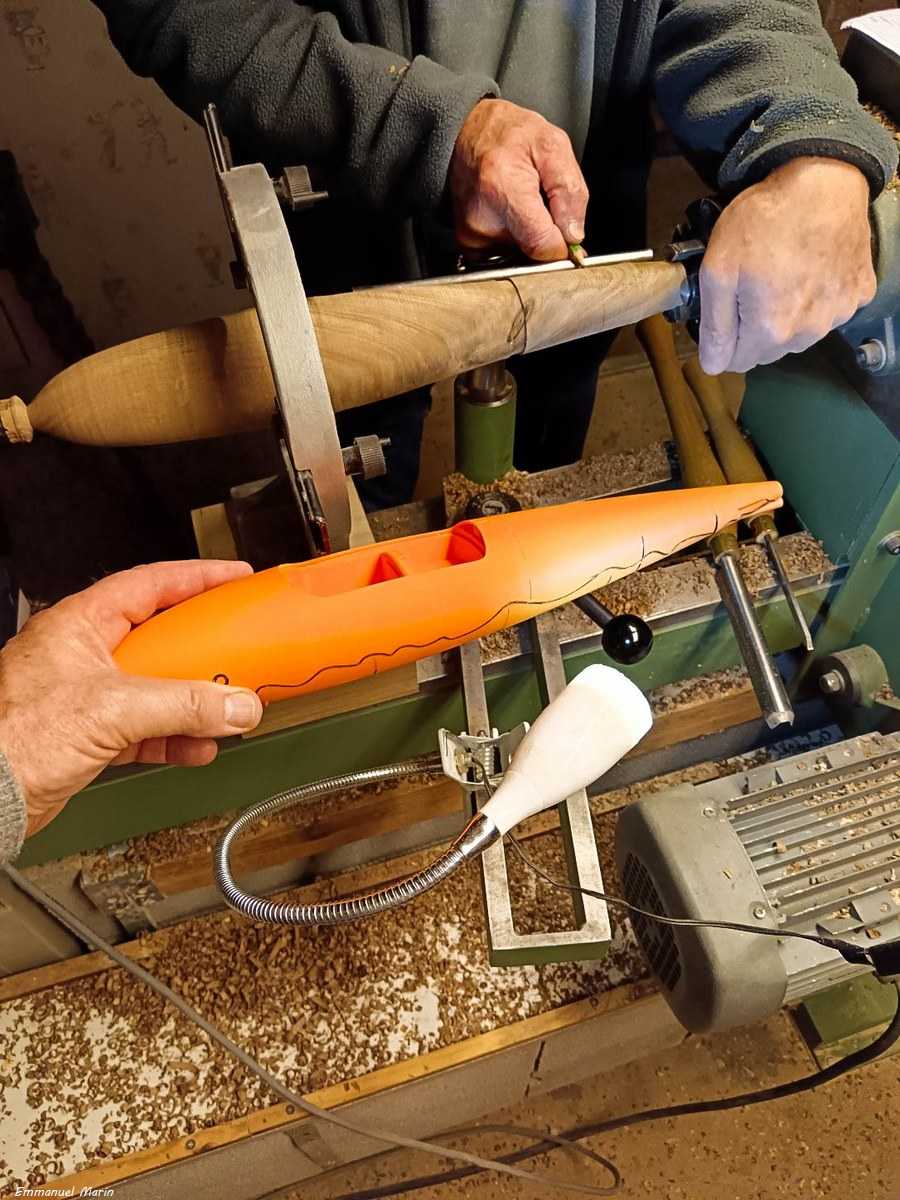

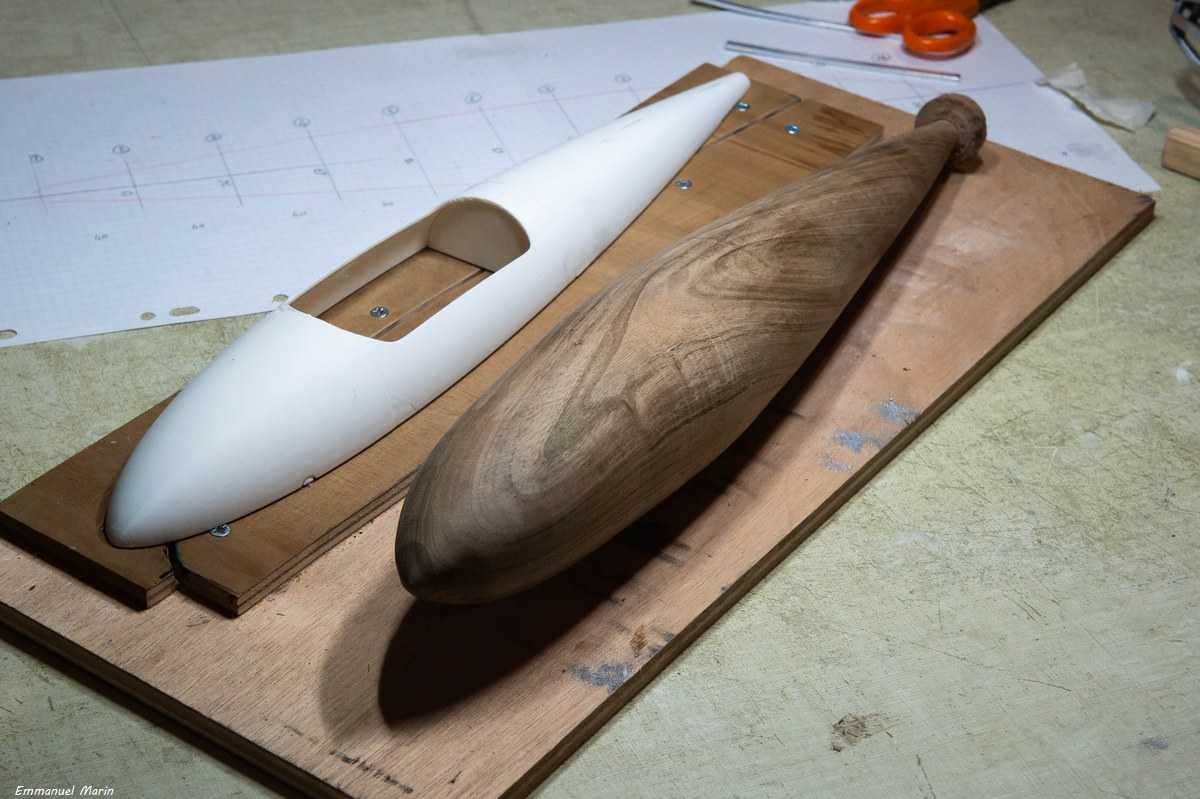

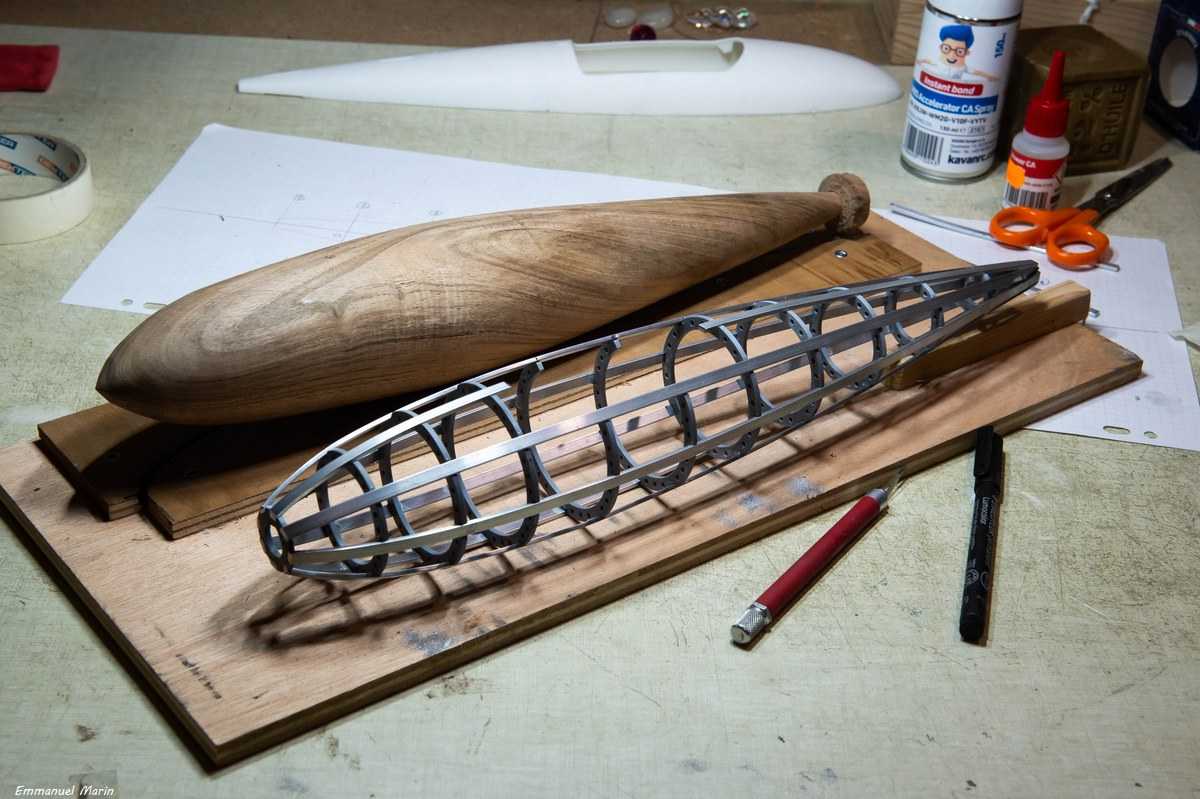

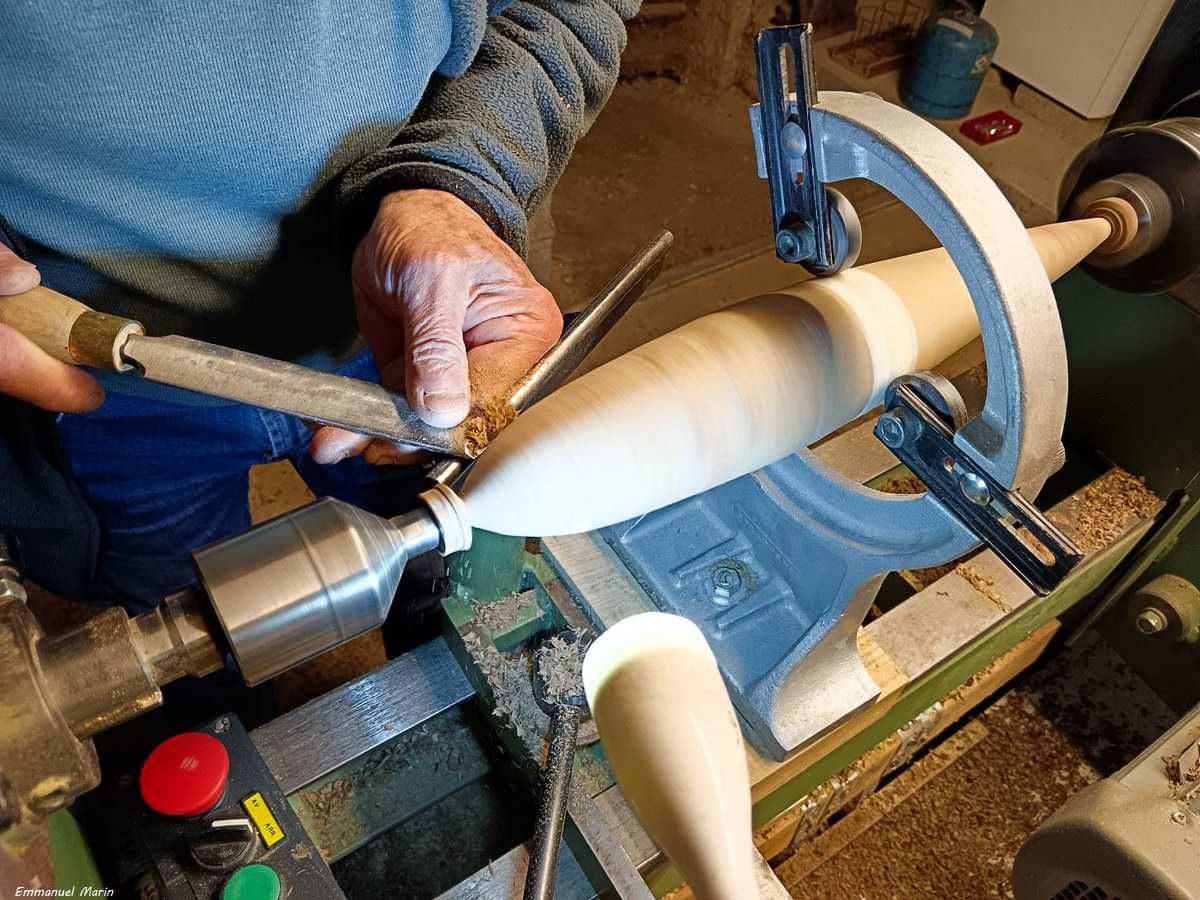

Réalisation au tour du master en bois pour le formage des tôles. Merci Daniel ;o)

Mise à jour 28/11/2025

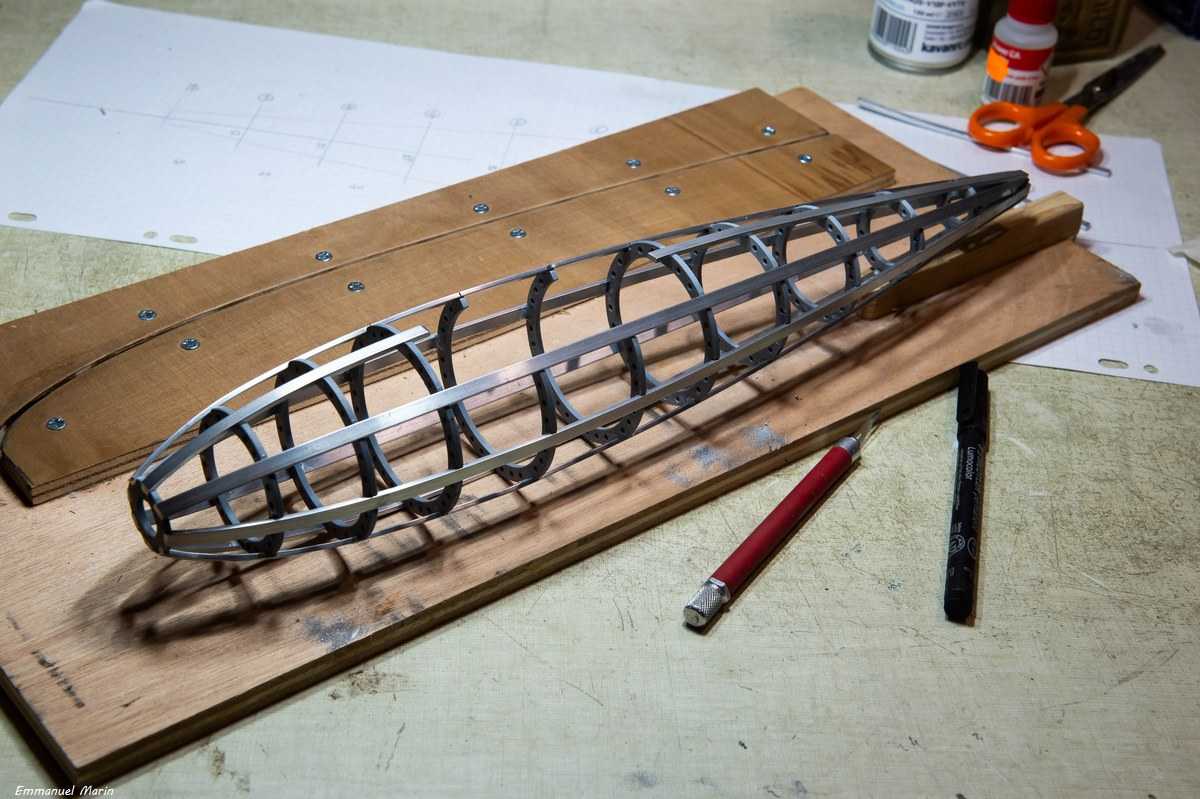

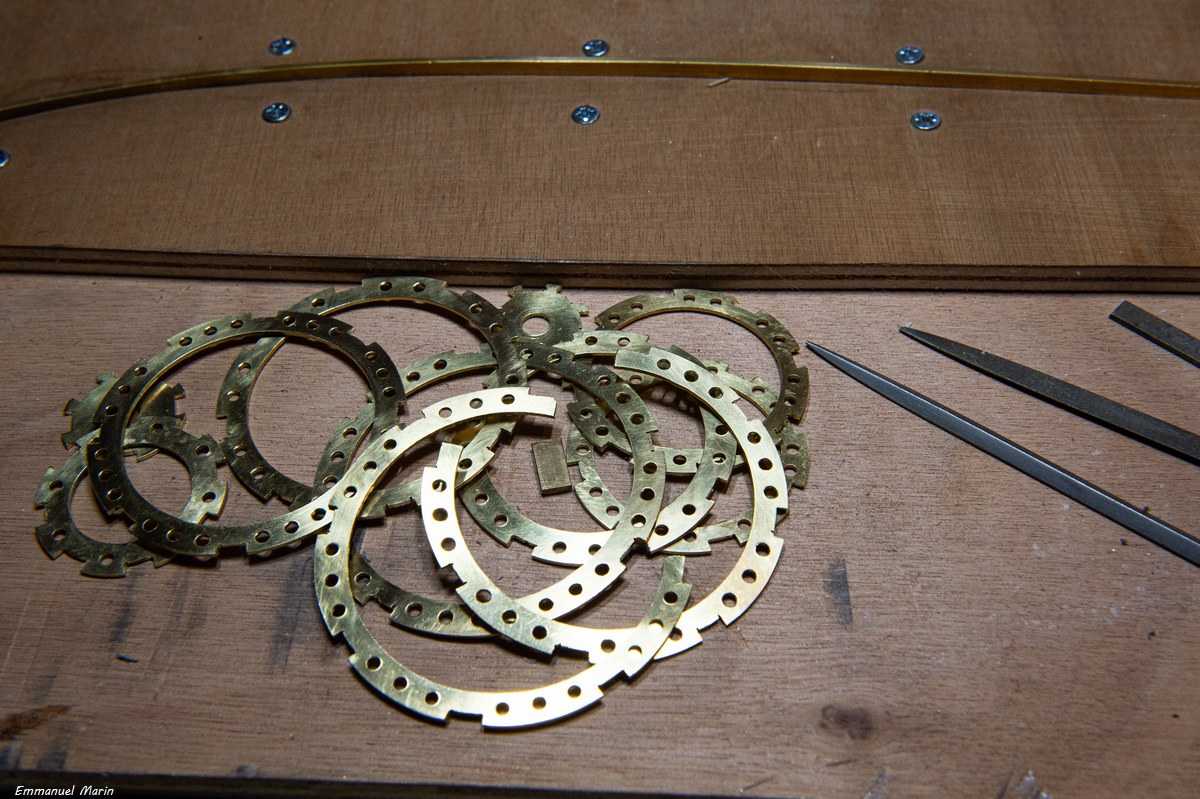

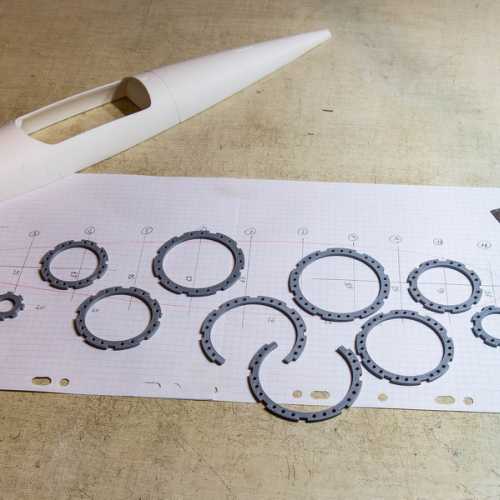

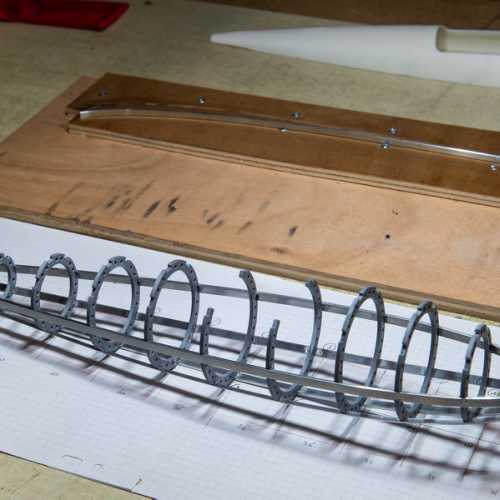

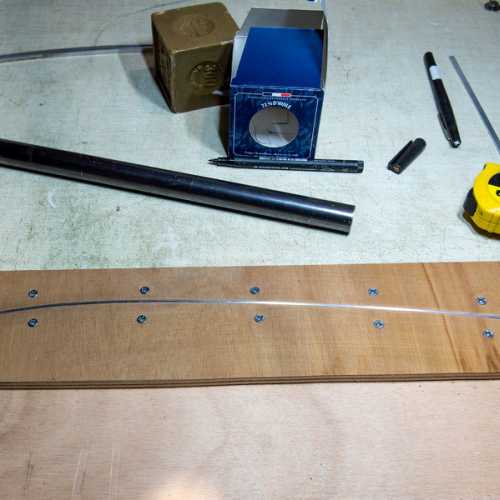

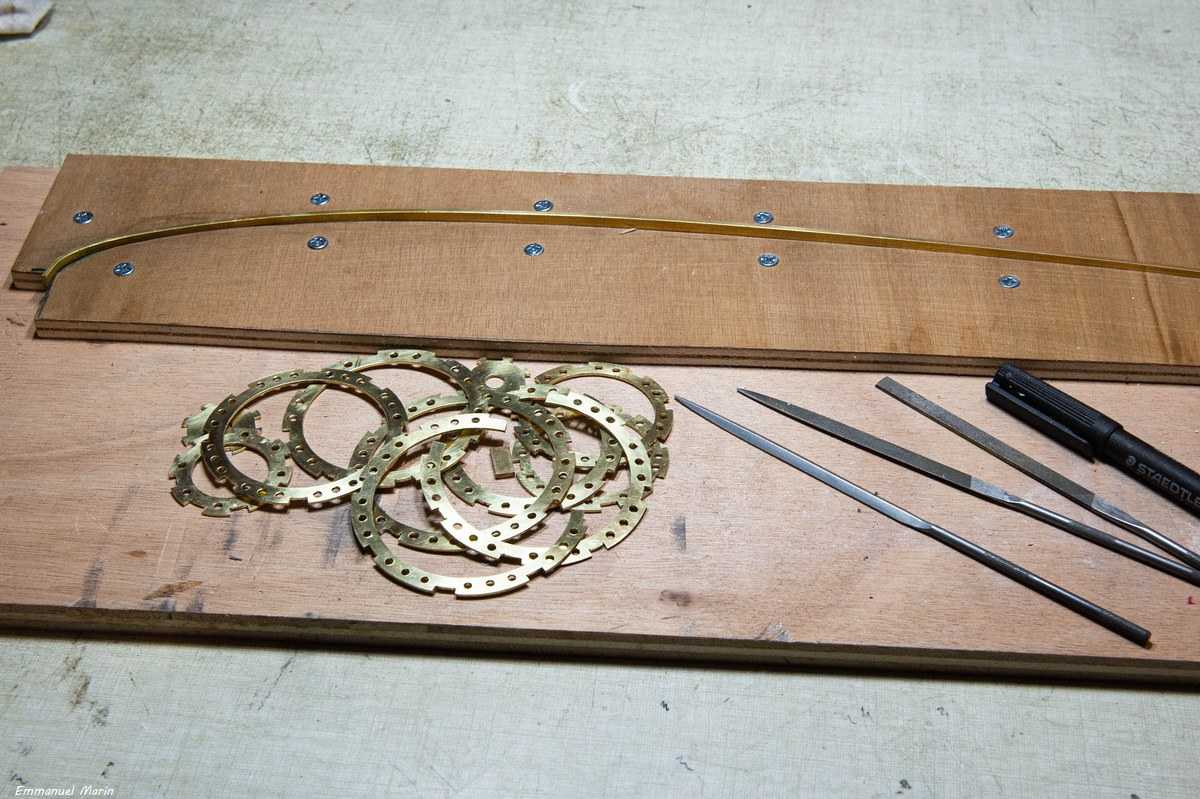

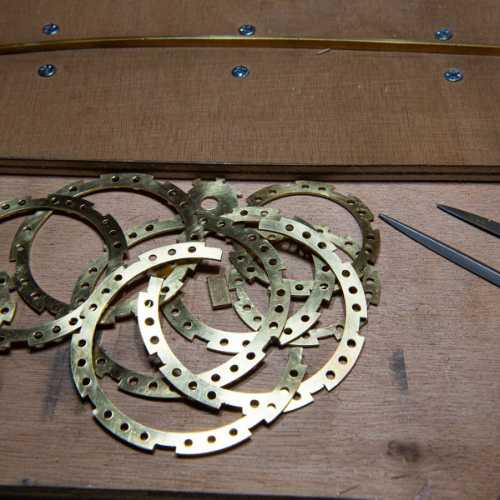

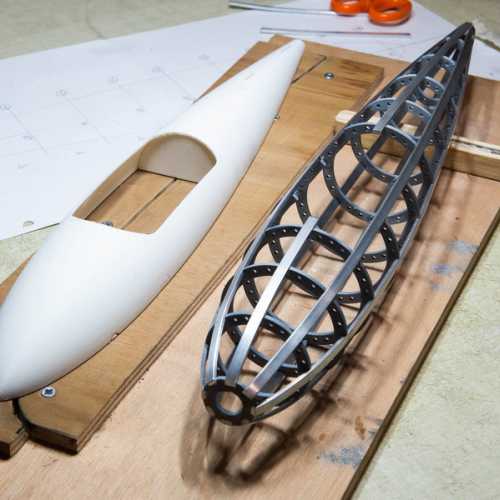

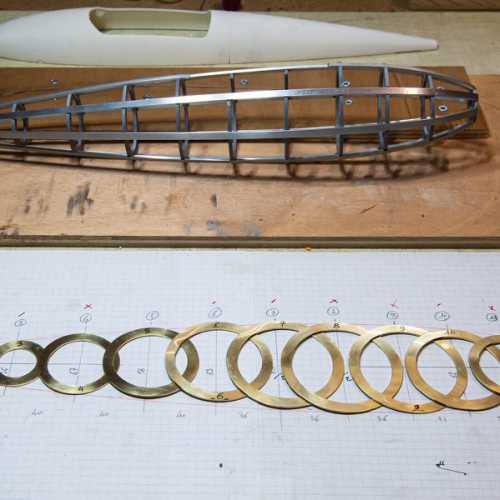

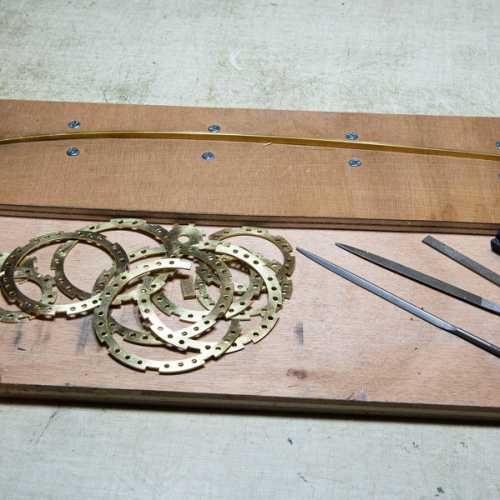

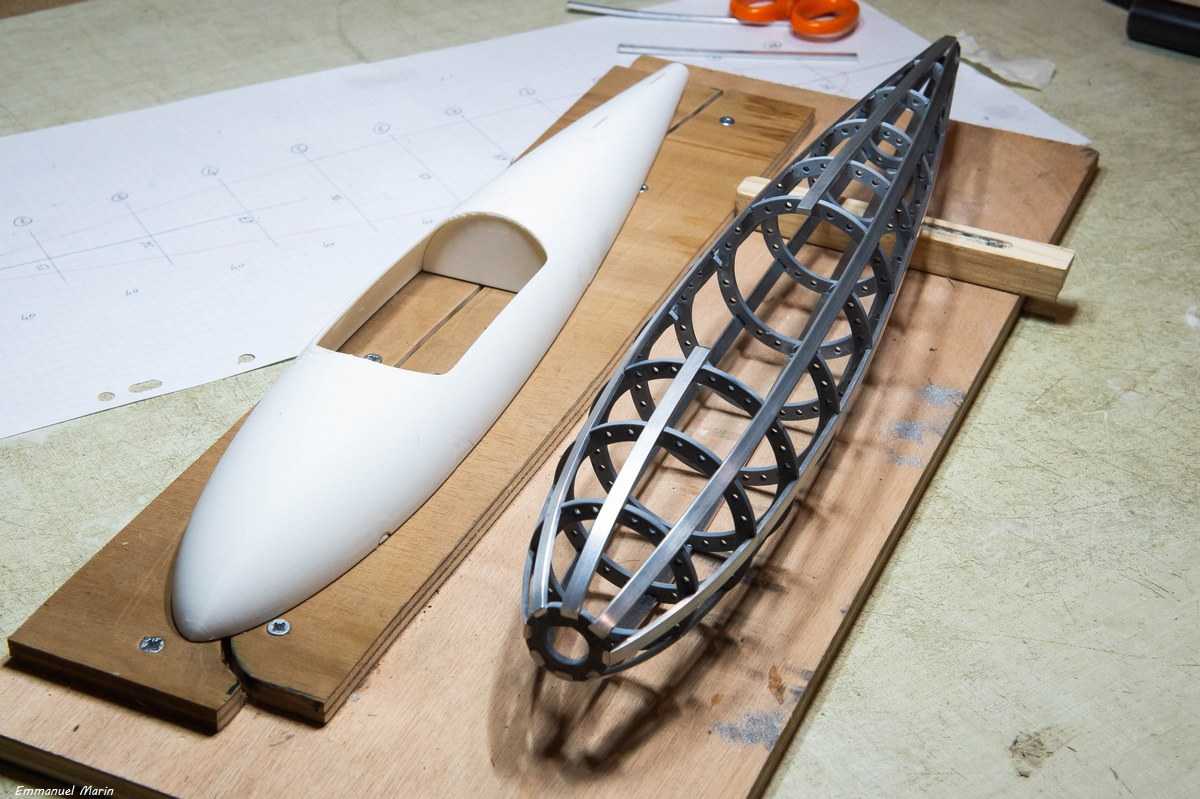

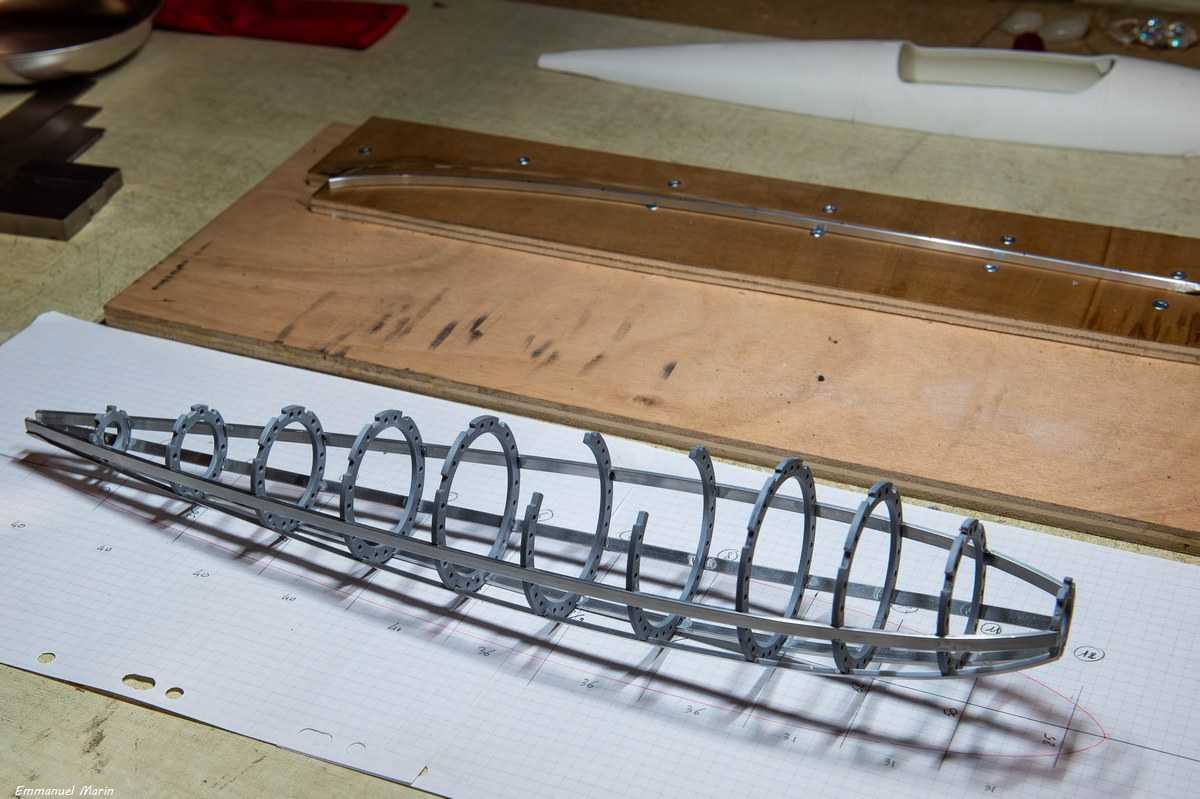

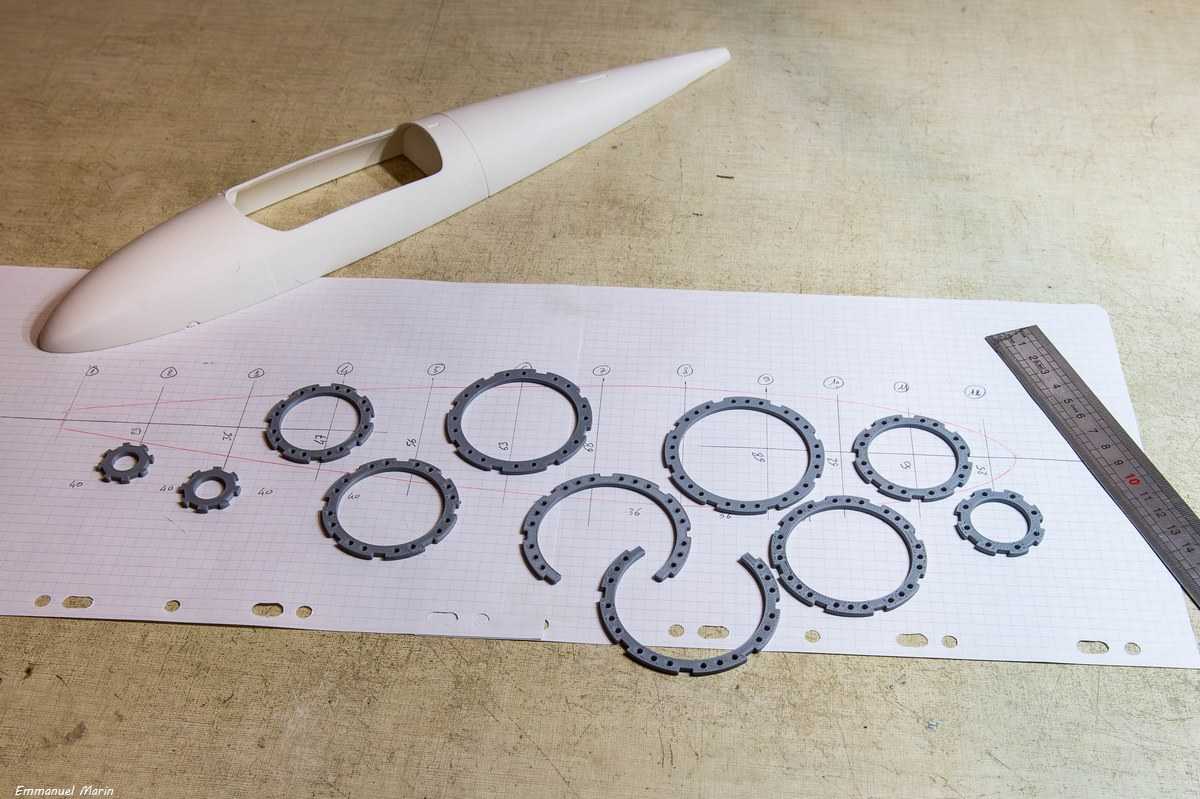

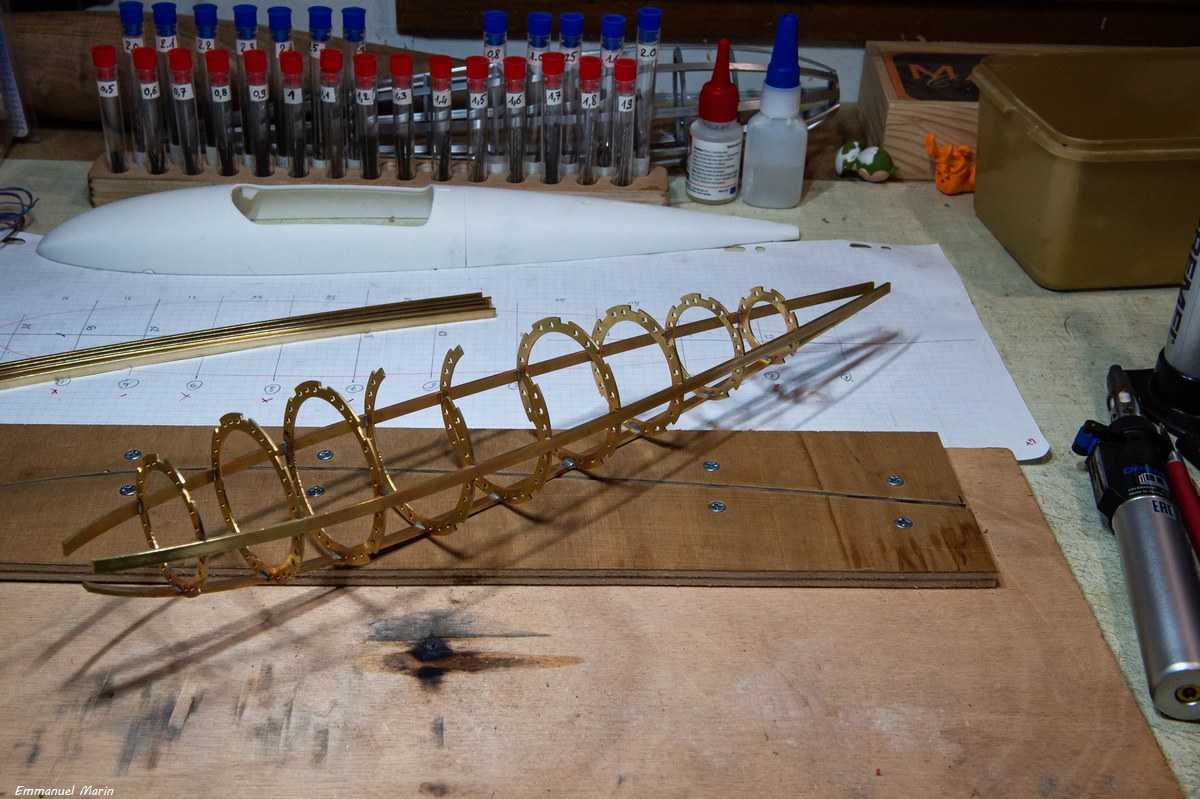

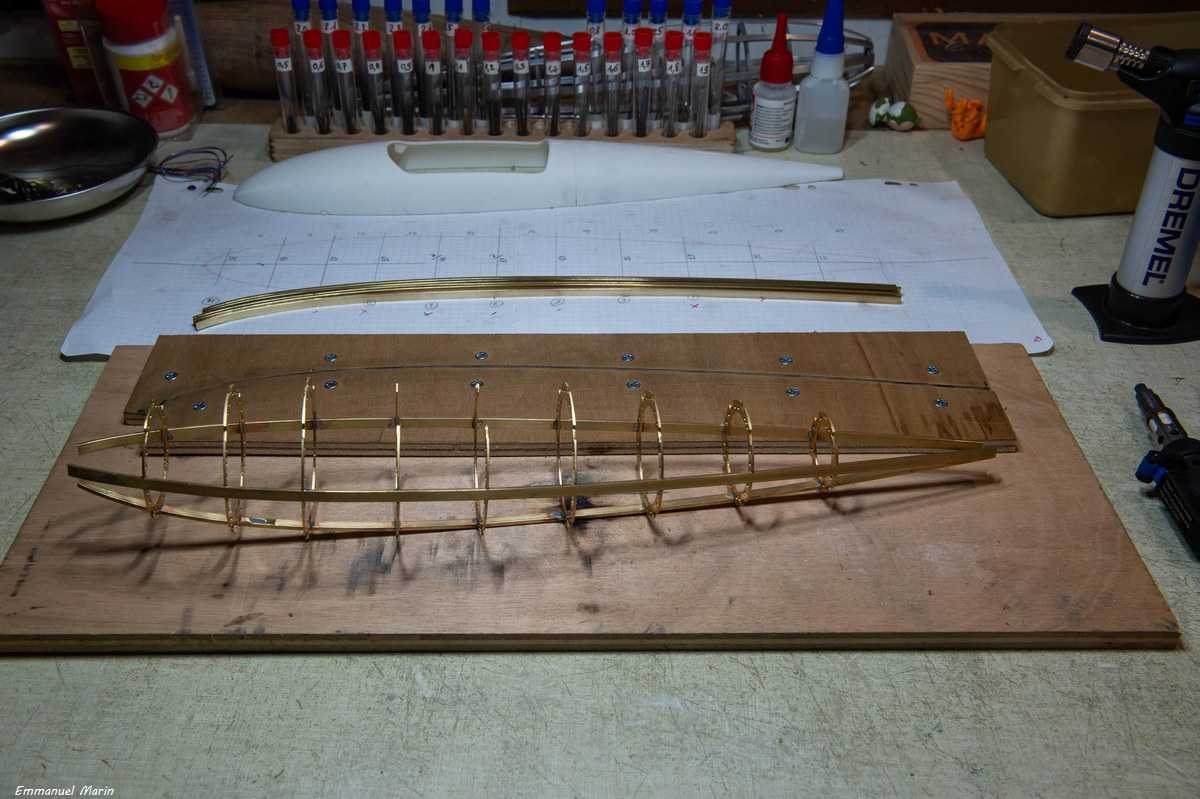

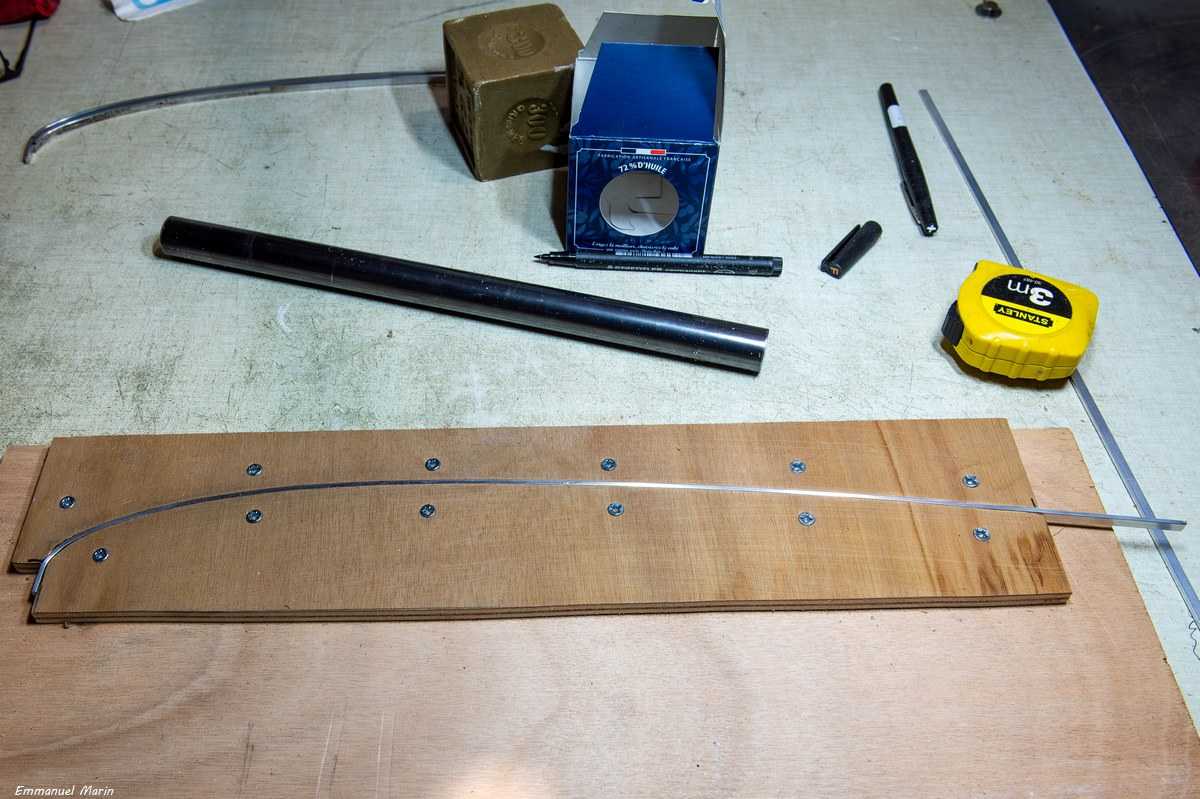

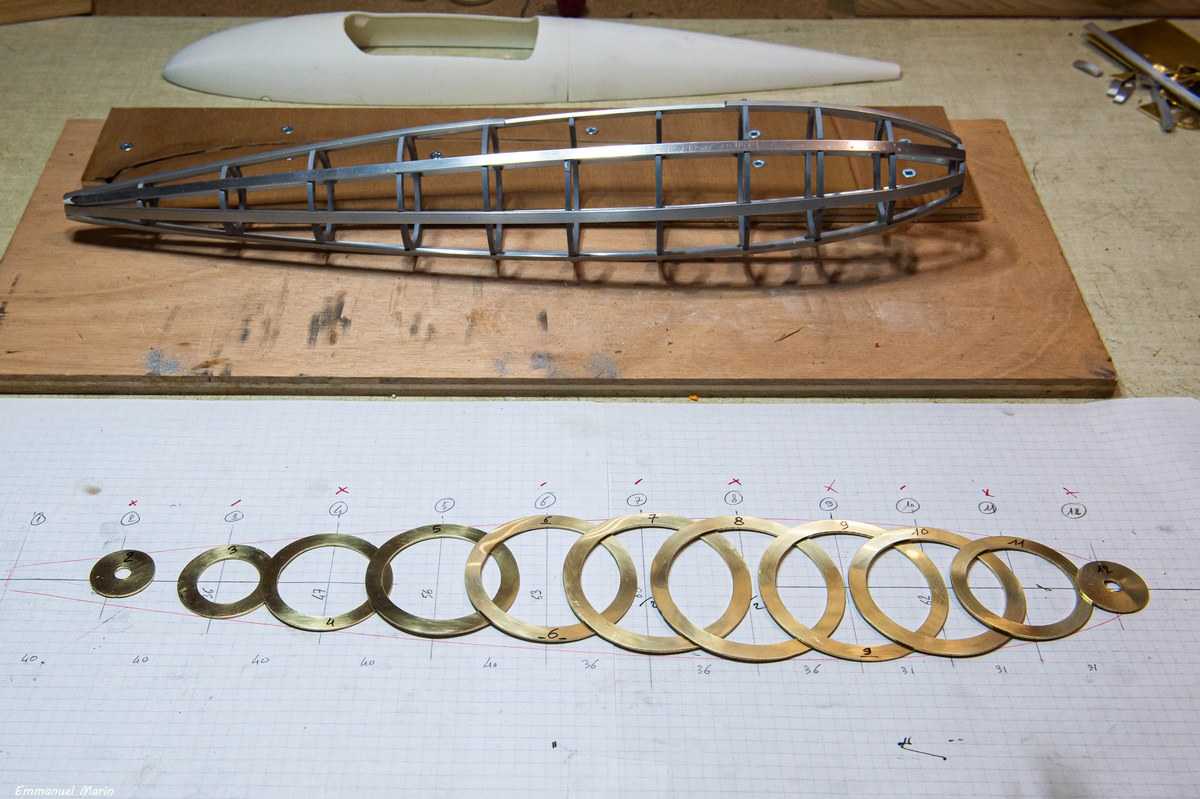

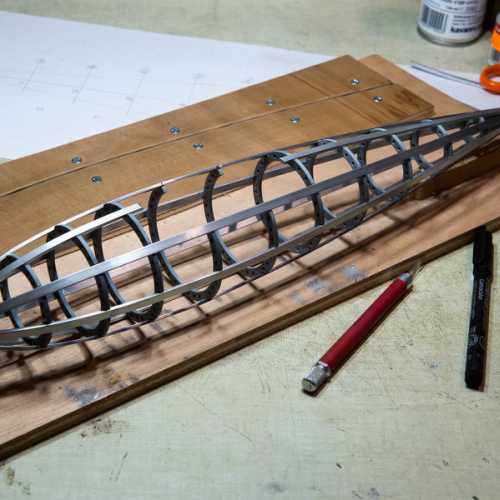

Impression des couples, mise en forme des "longerons", squelette du sous-marin (prototype)

Mise à jour 01/12/2025

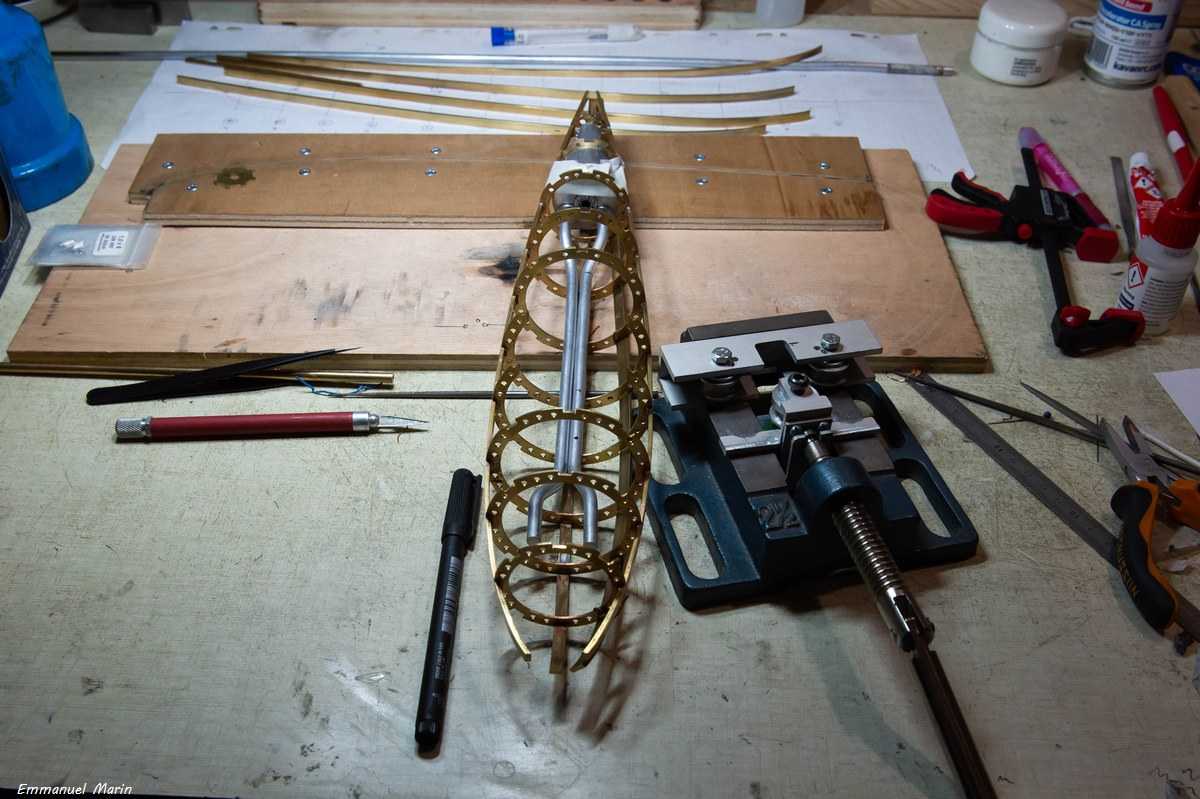

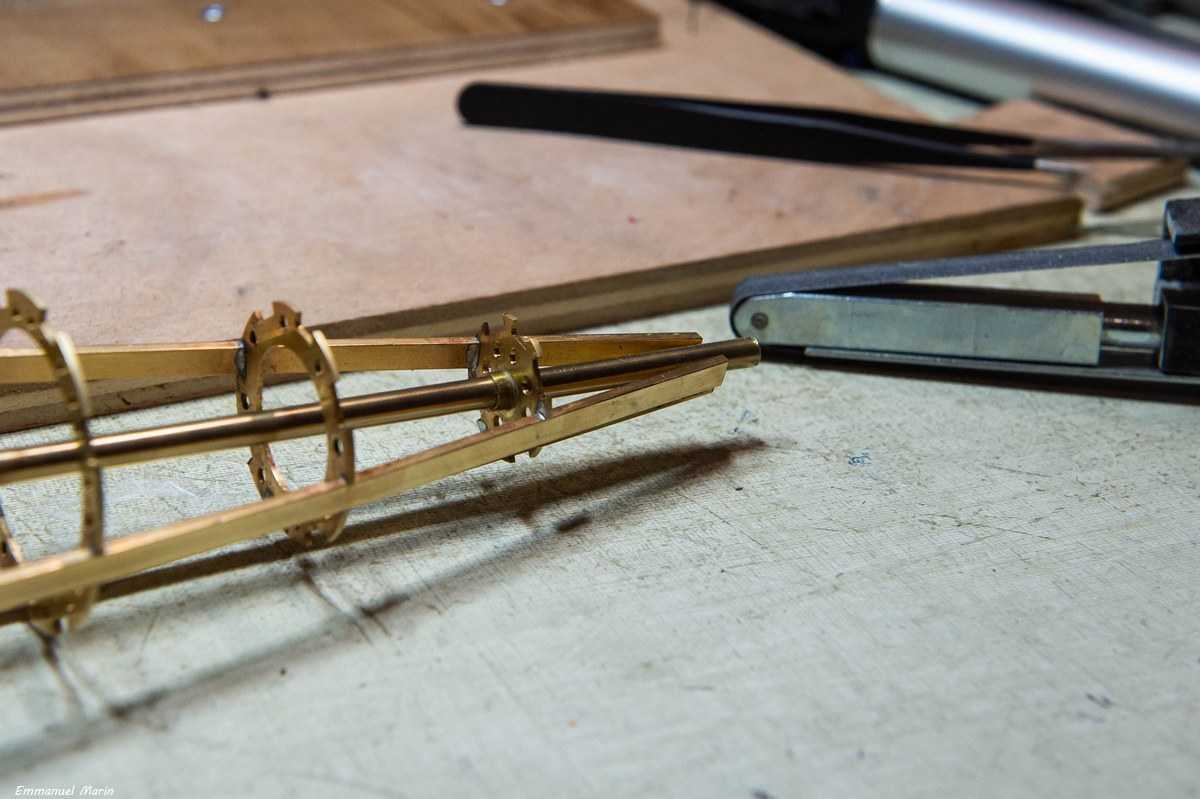

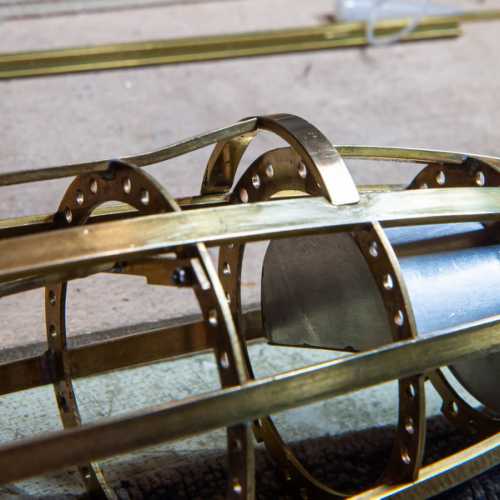

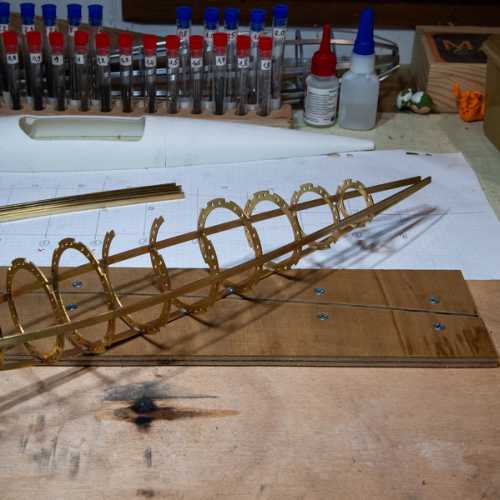

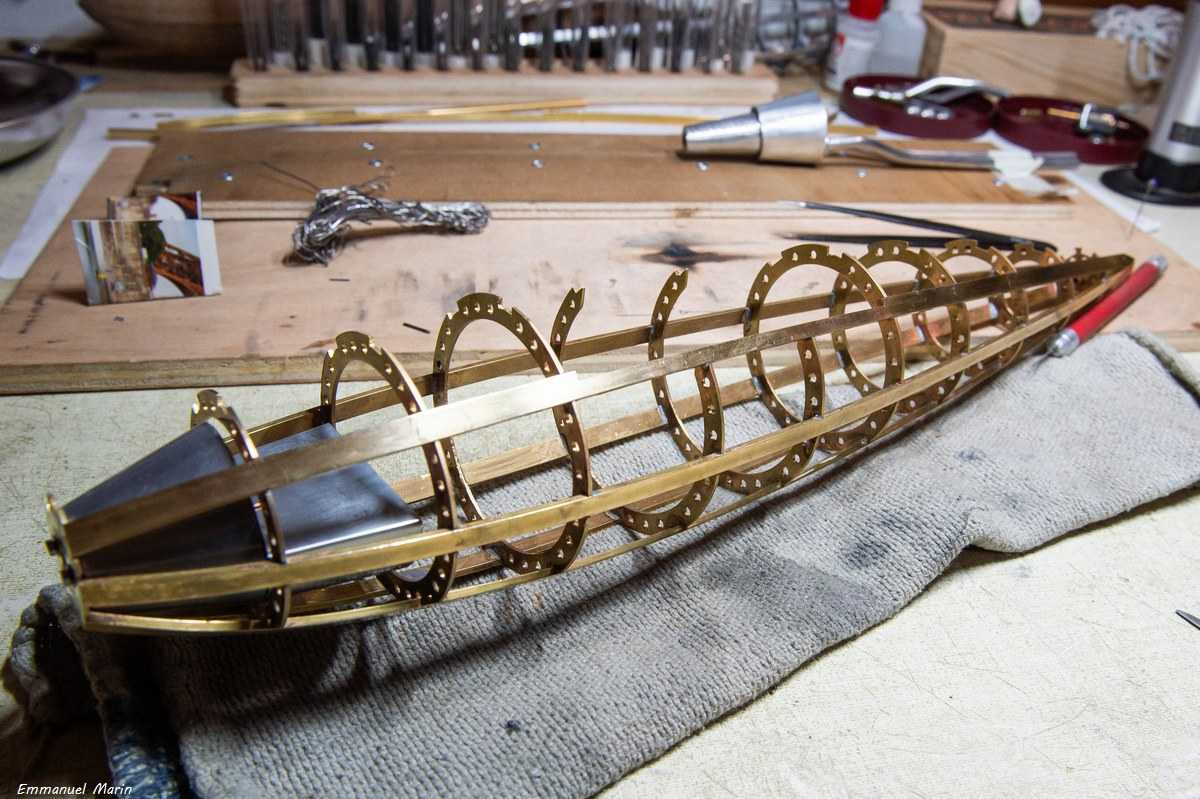

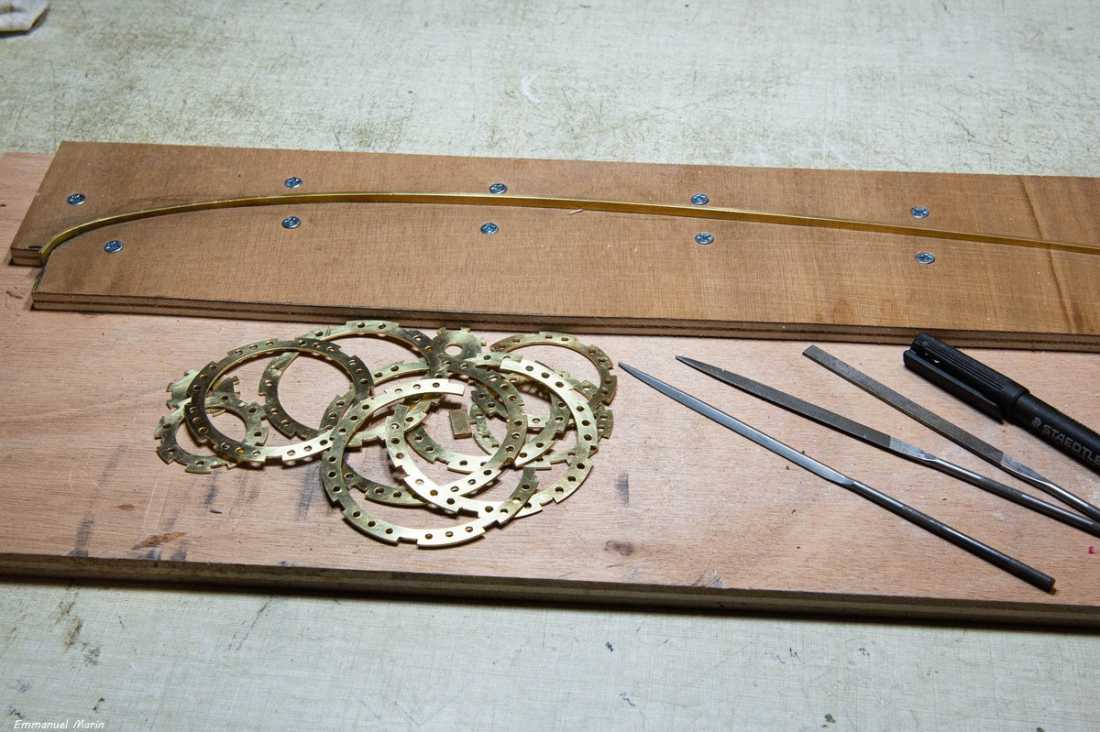

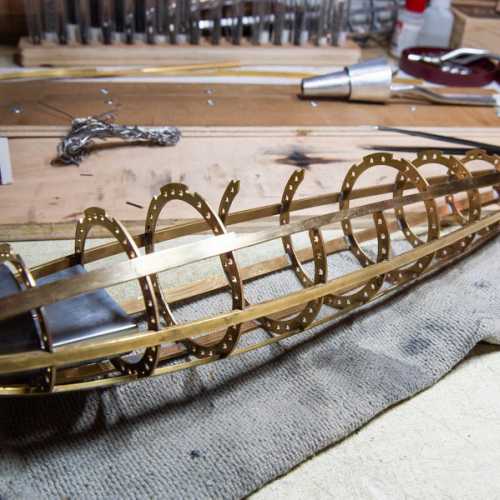

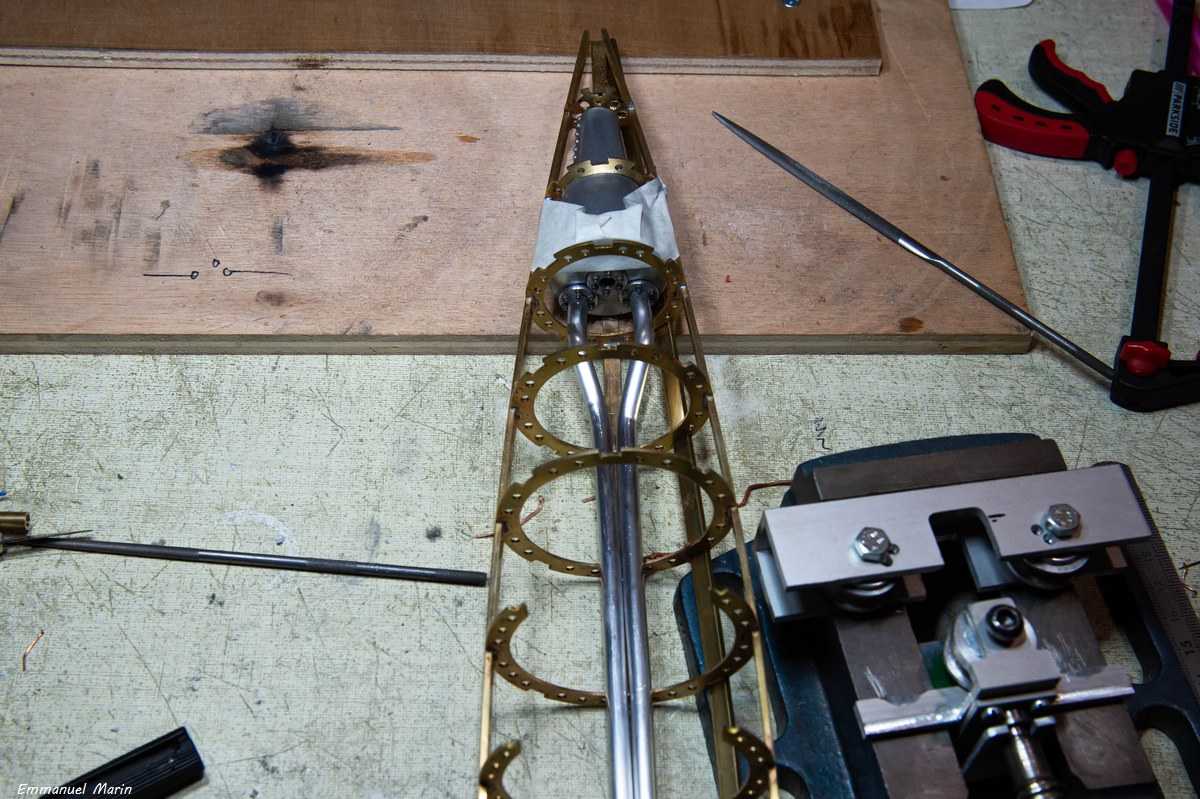

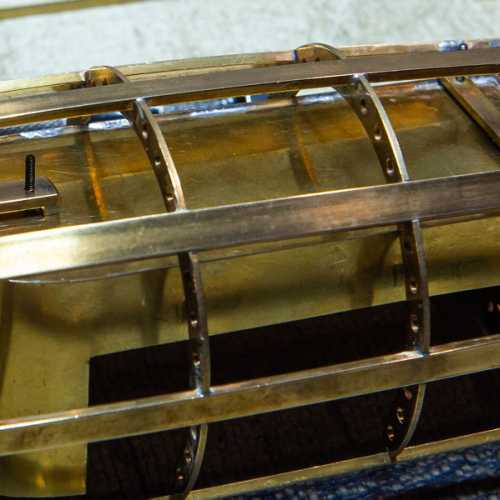

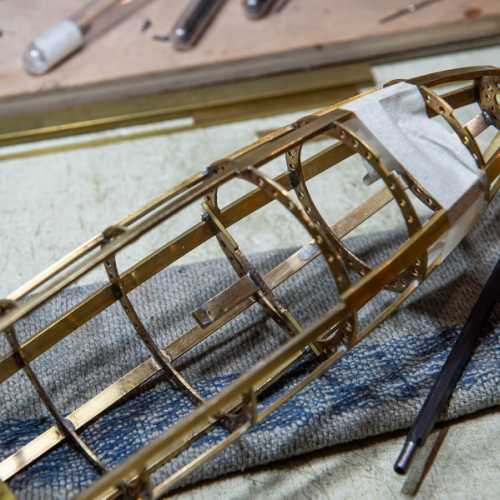

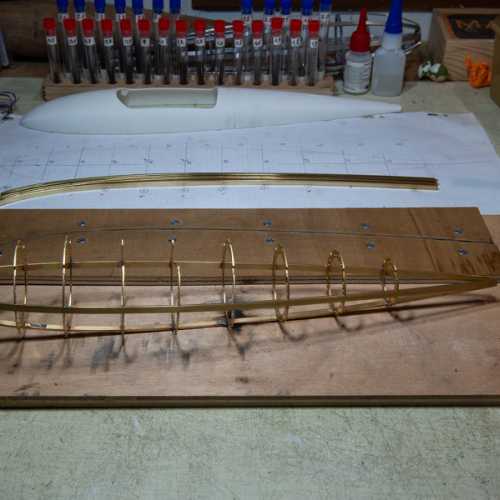

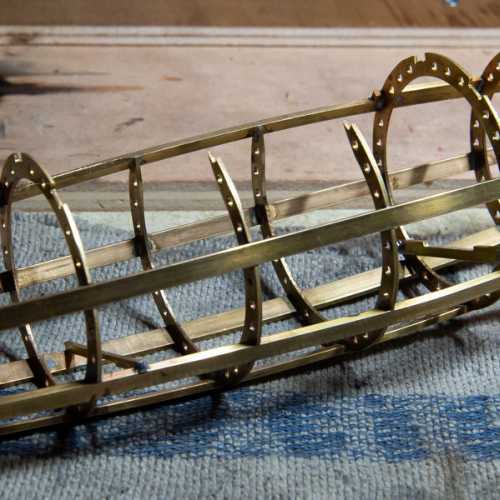

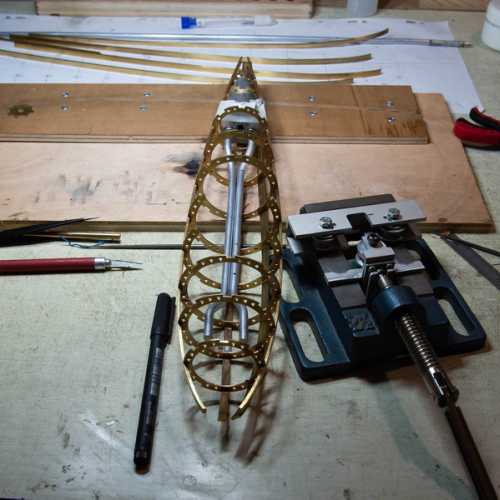

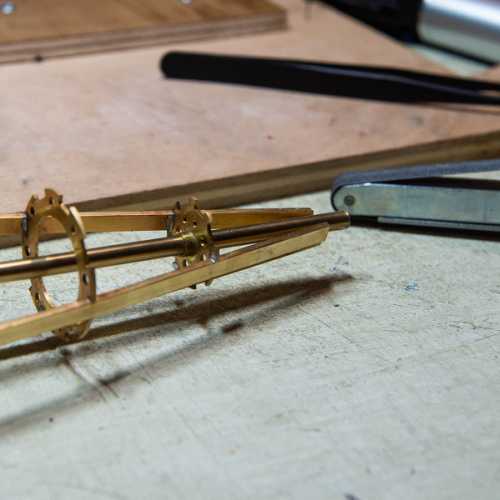

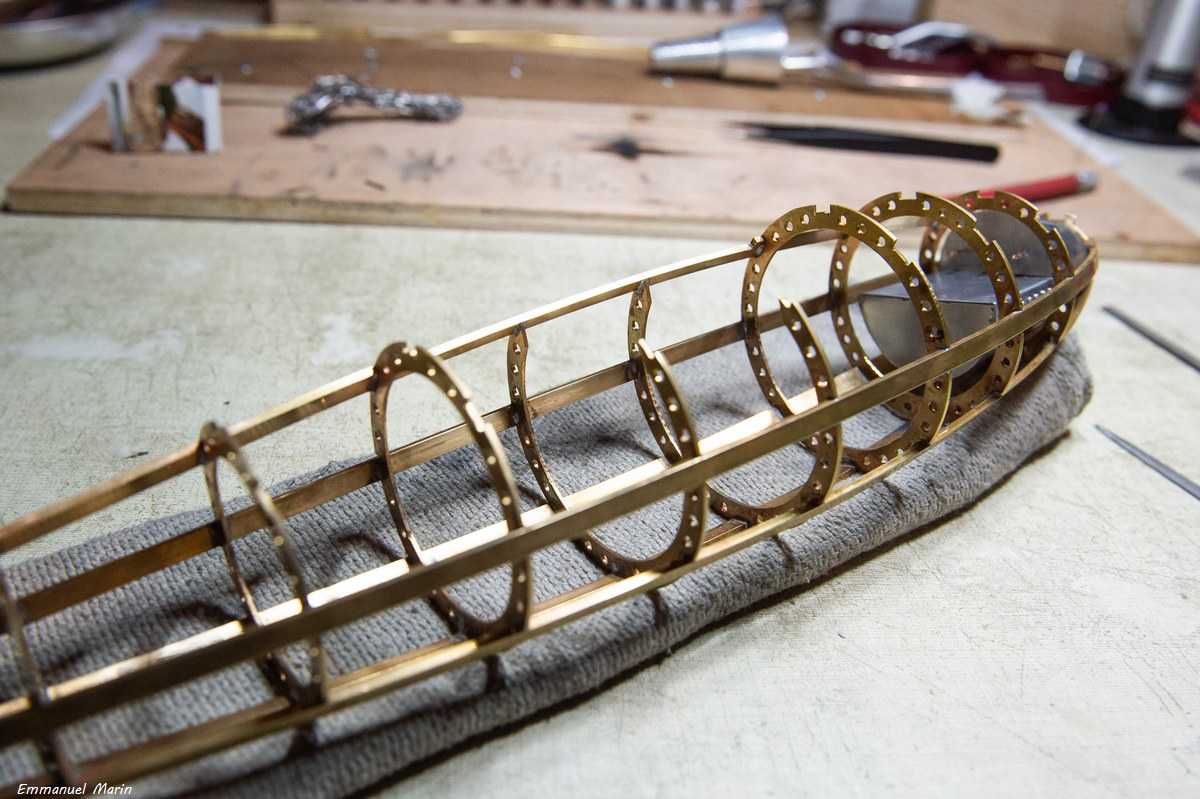

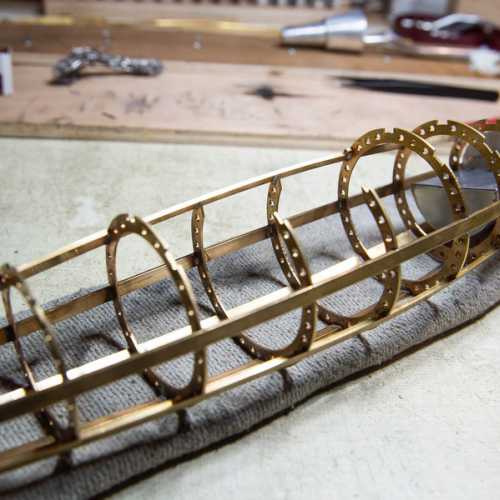

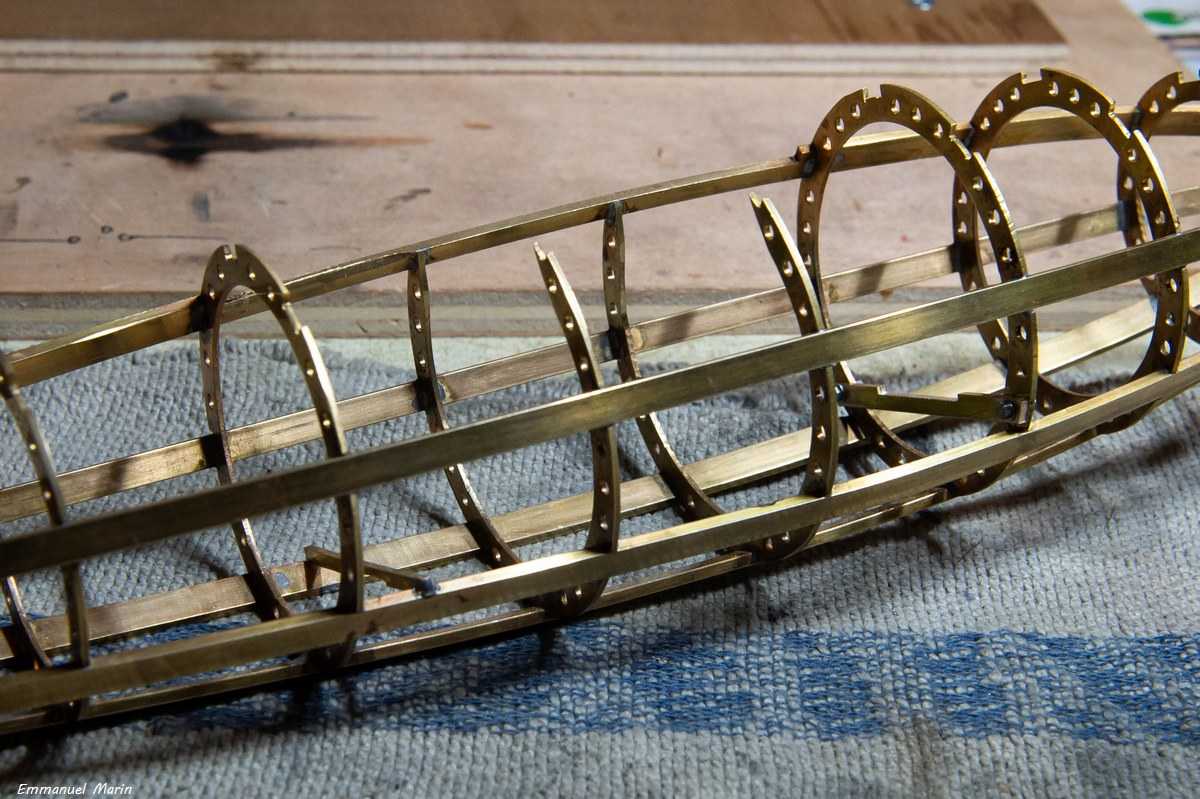

Stucture du sous-marin en laiton. Mise en place du tube d'étambot.

Mise à jour 06/12/2025

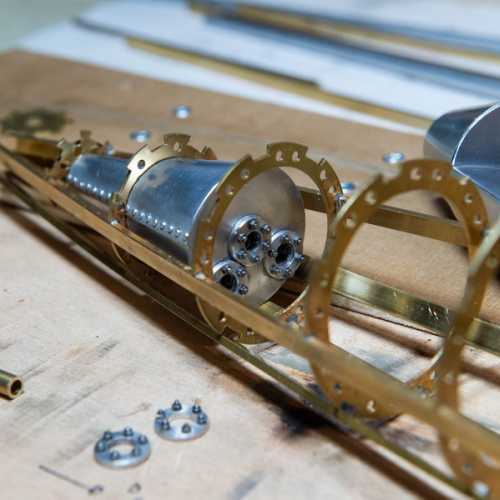

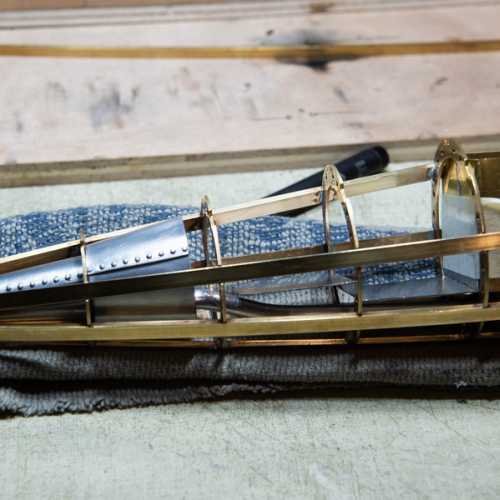

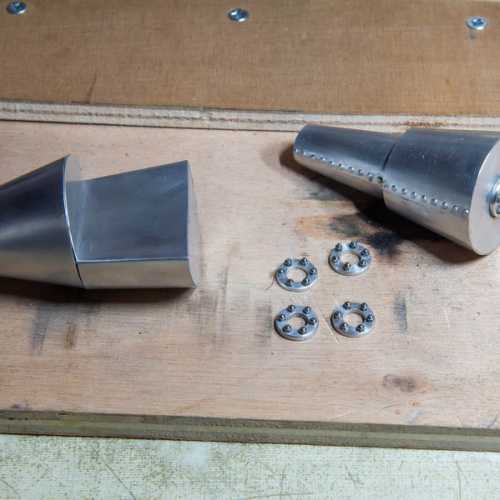

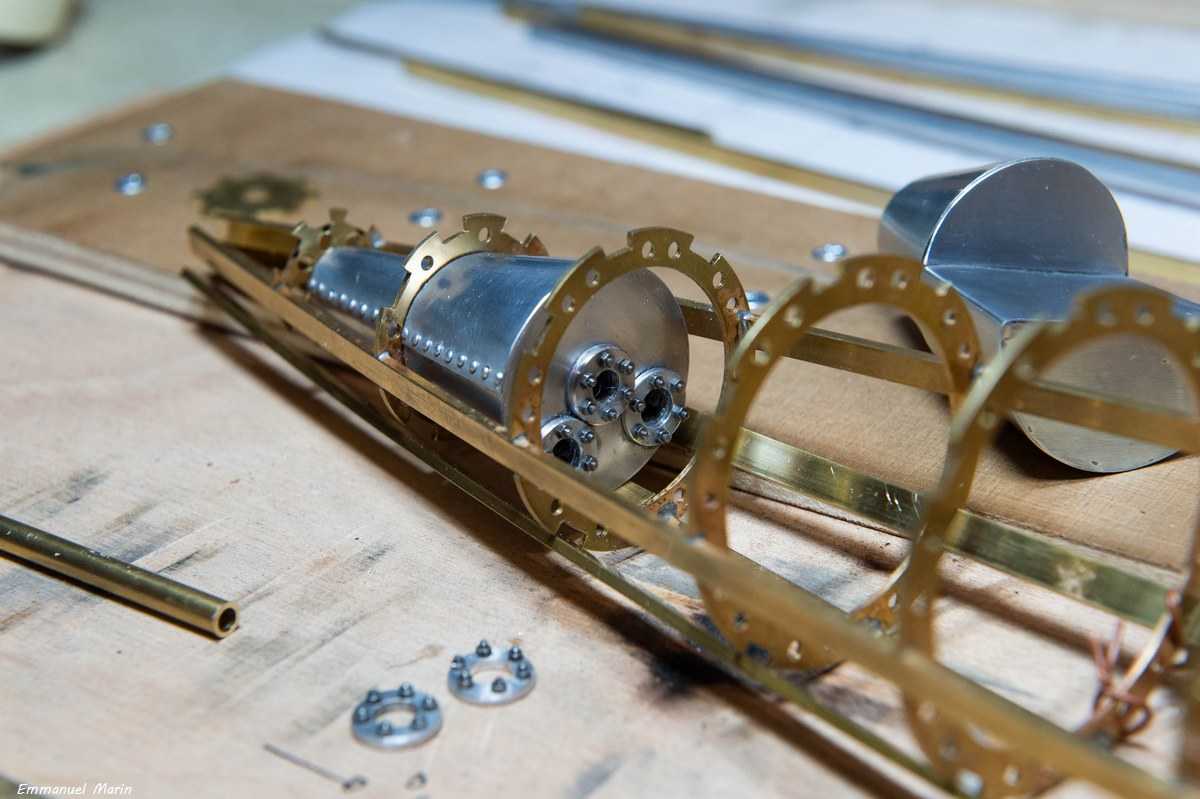

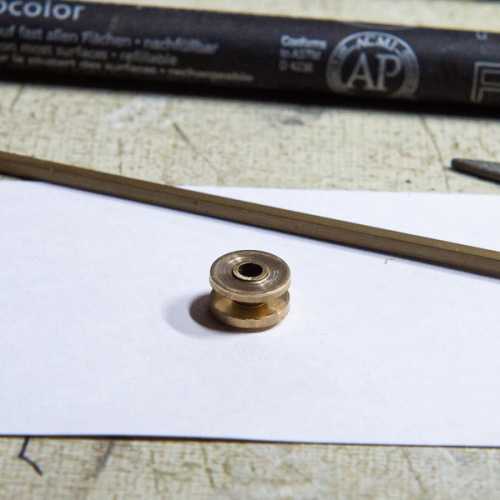

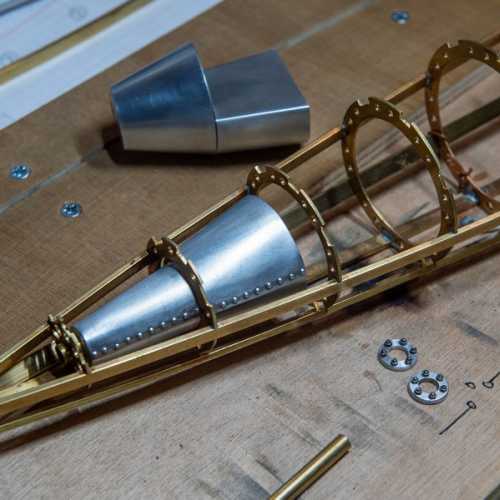

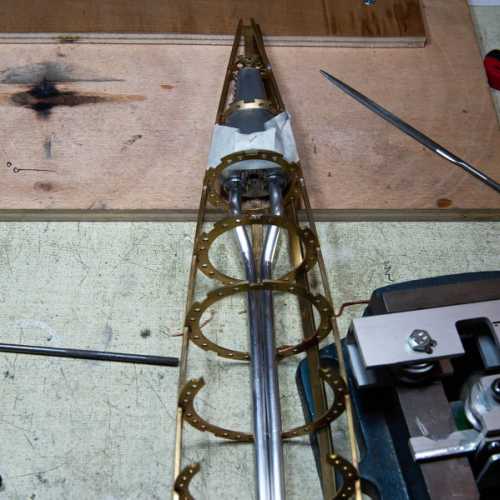

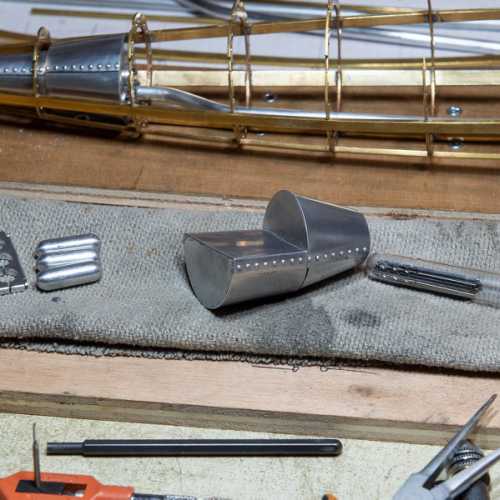

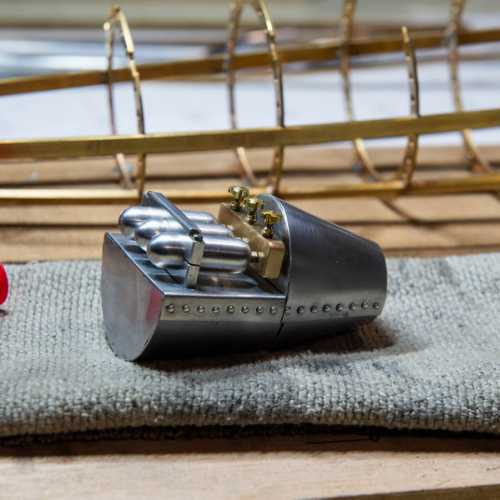

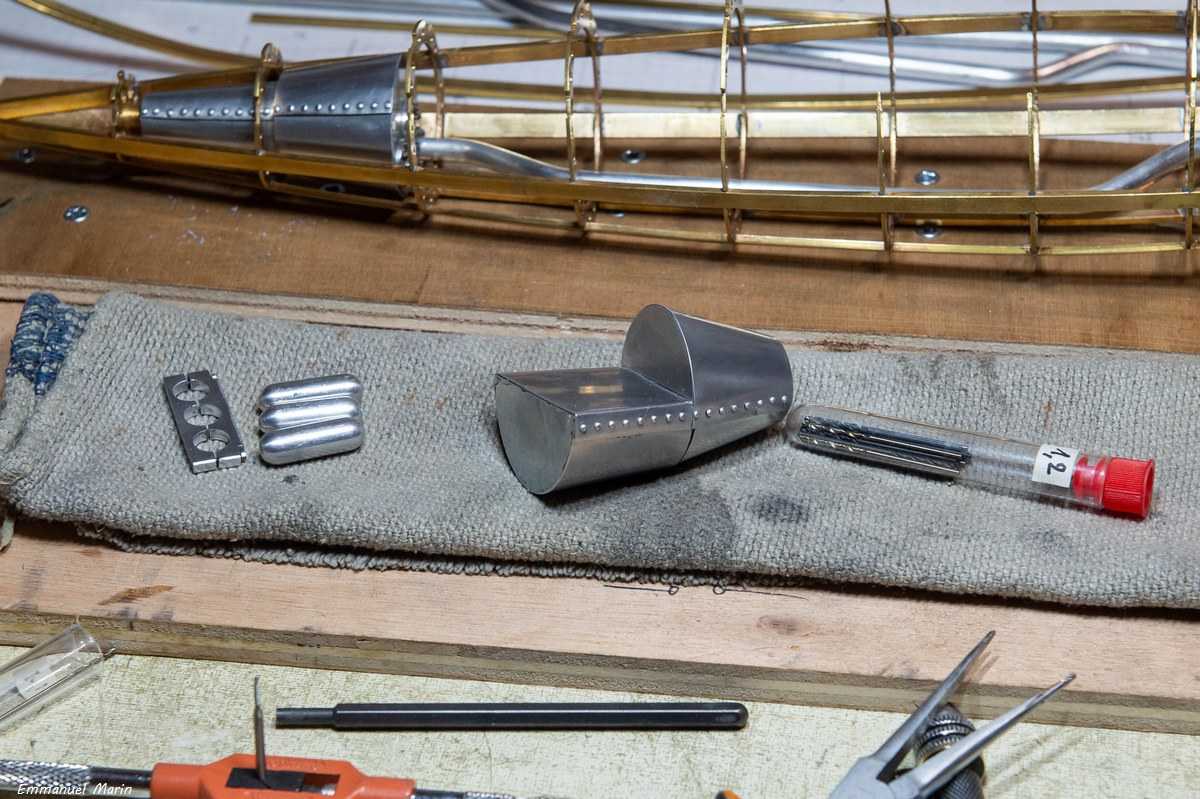

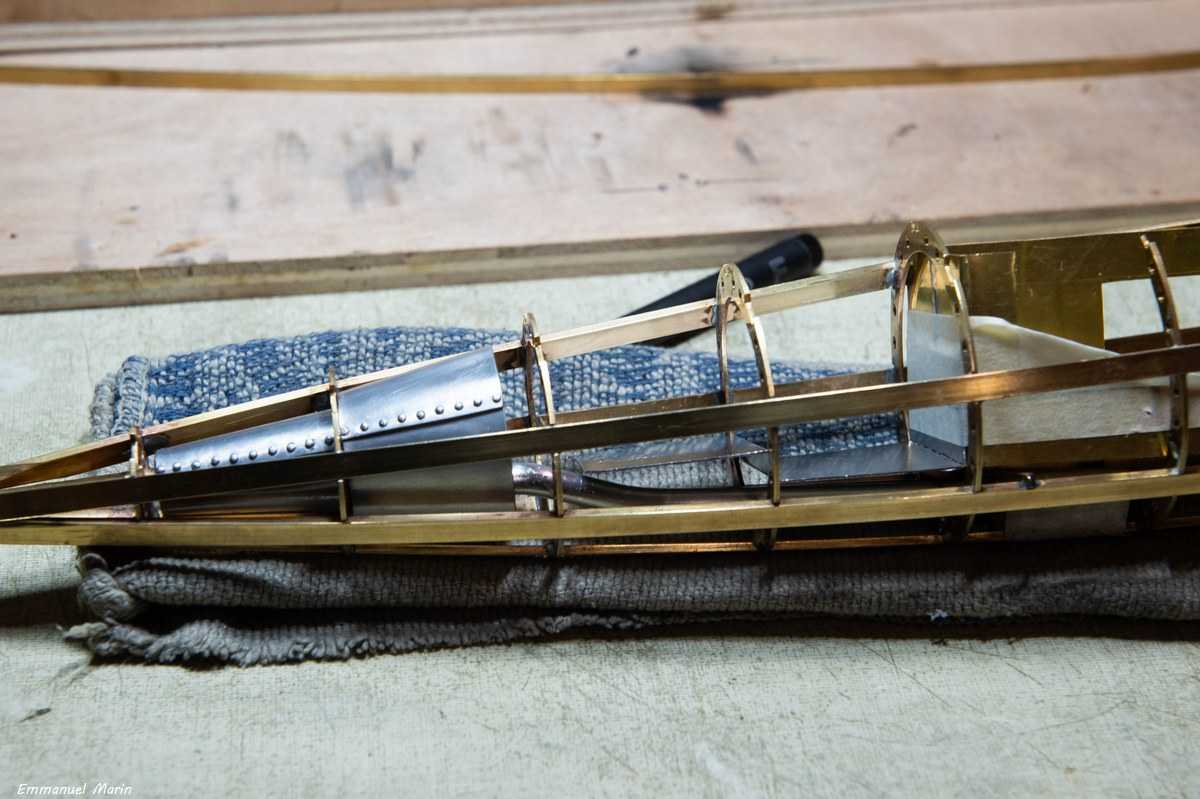

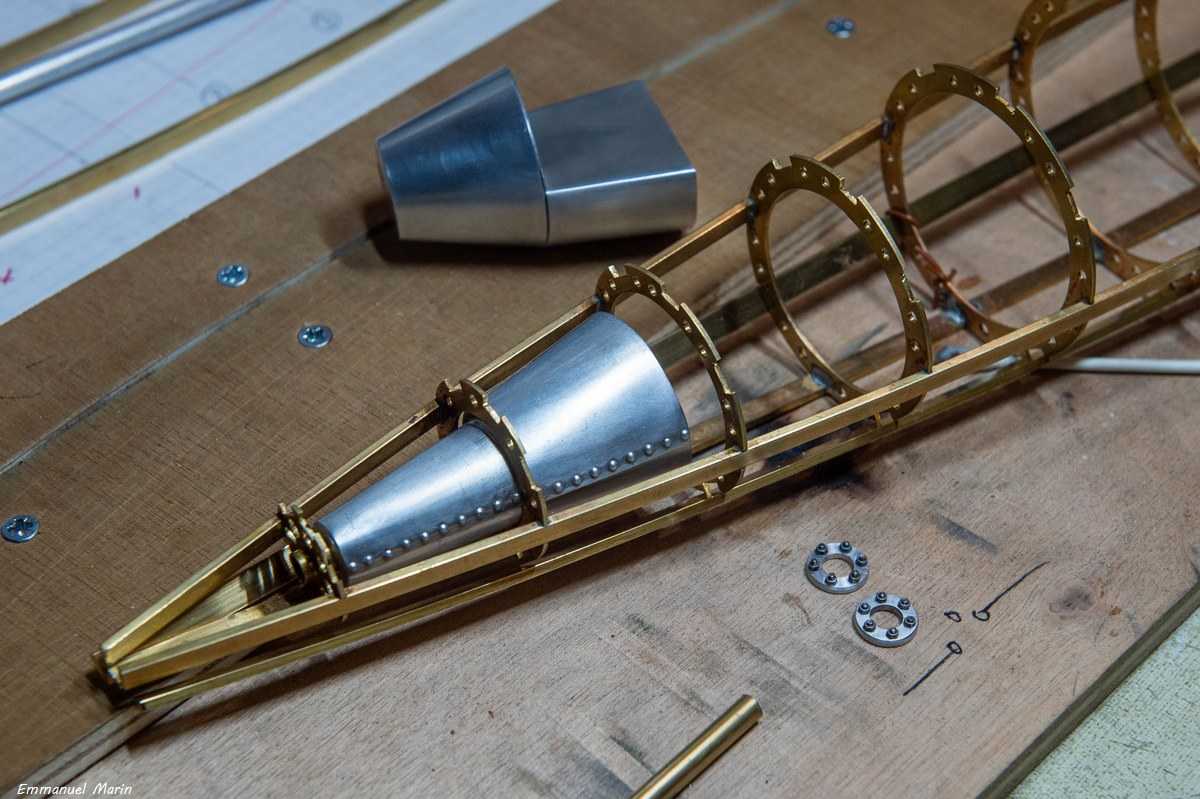

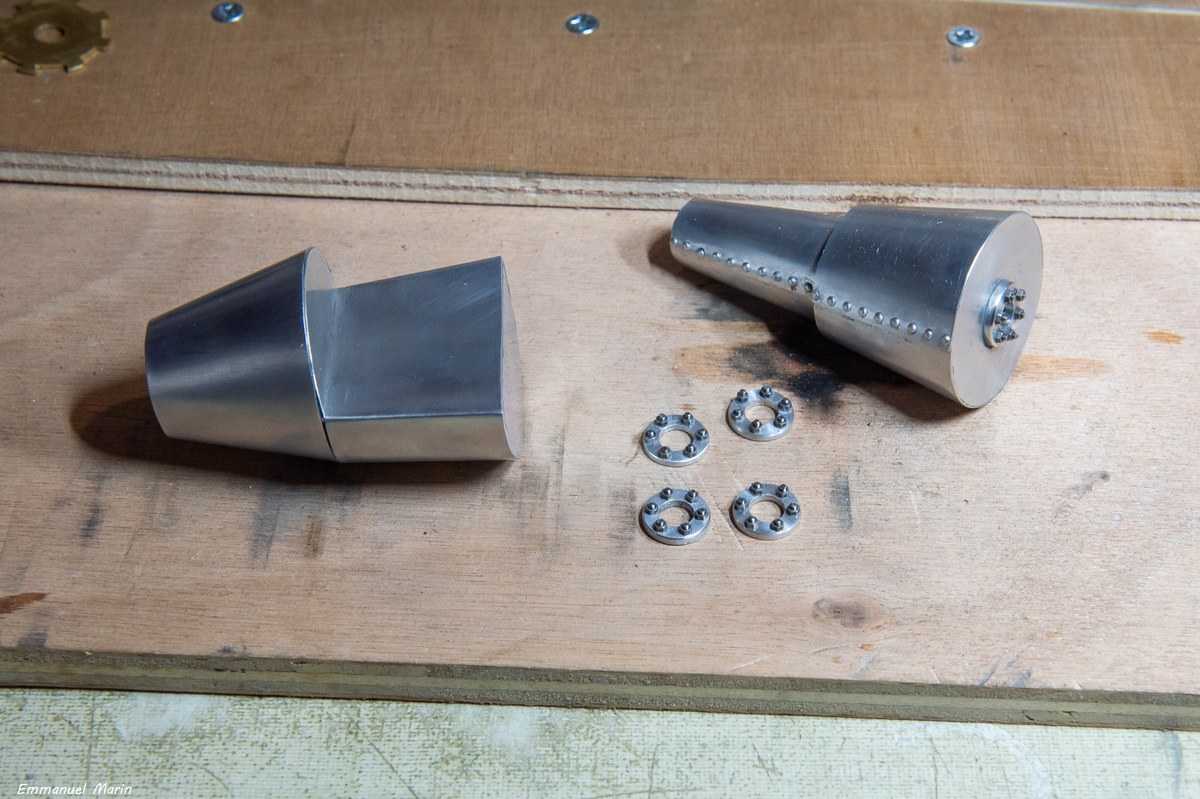

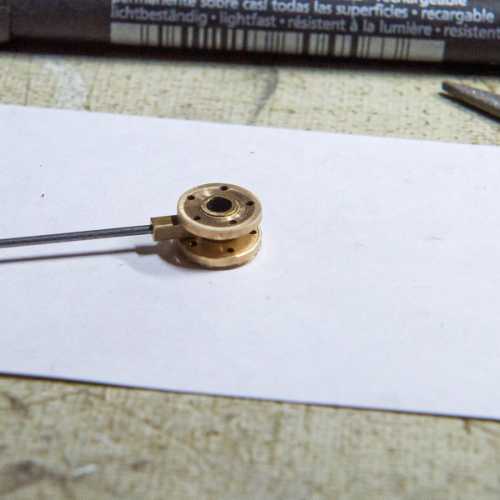

Fabrication des ballasts avant arrière ainsi que les brides du tube d'étambot et des canalisations d'eau.

Mise à jour 12/12/25

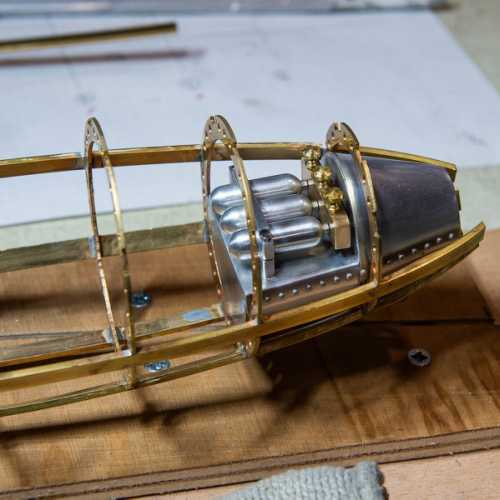

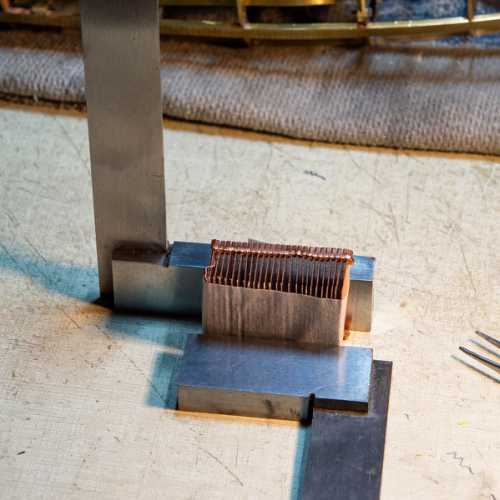

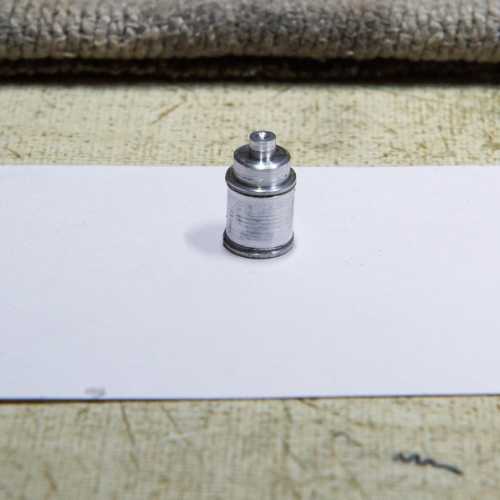

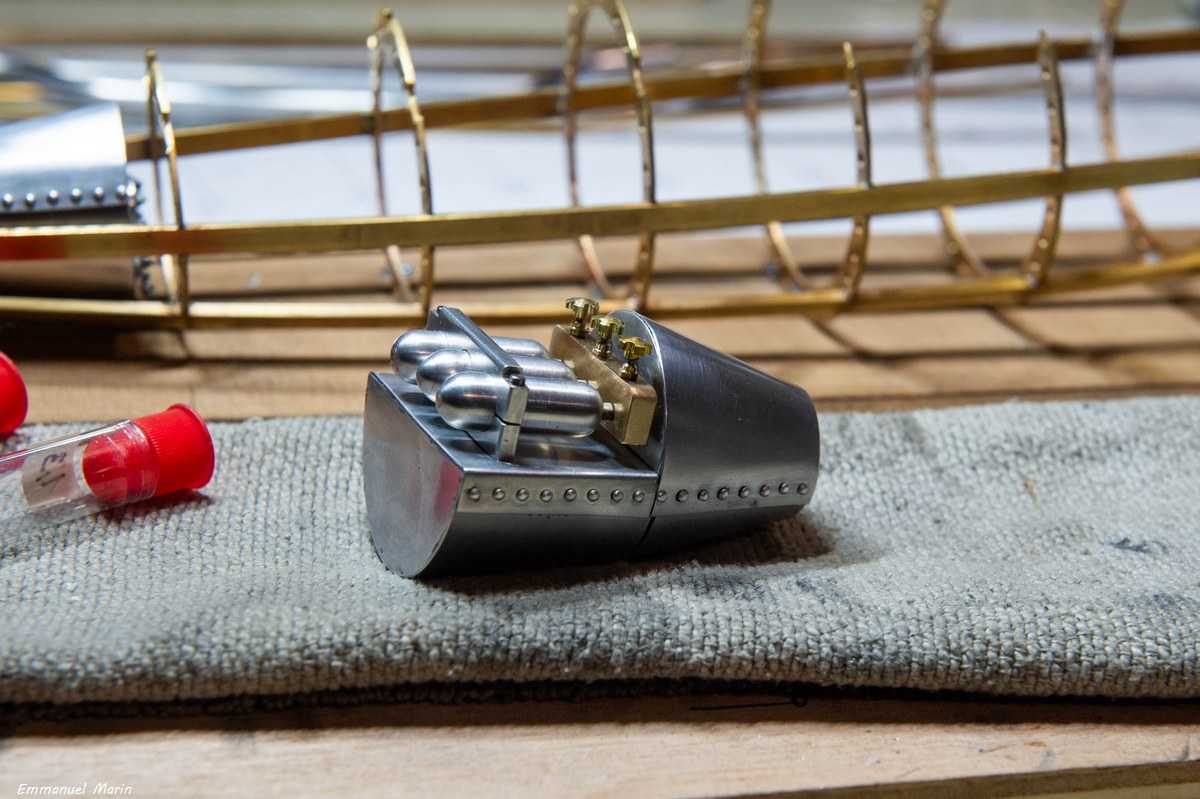

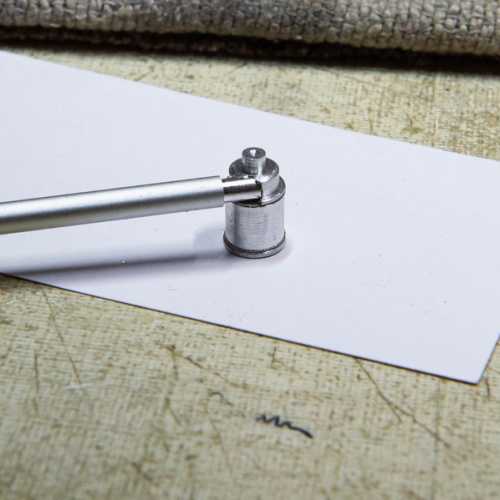

Fabrication des bouteilles de gaz et de sa nourrice qui sera actionnée depuis le tableau de bord pour chasser l'eau des ballasts.

Mise à jour 25/12/2025

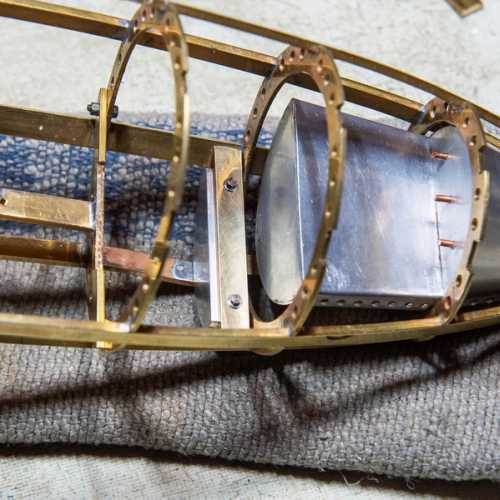

Dispositif pour maintenir en place le couple pour soudure. Fixation du ballast avant sur le couple. Fabrication du poste de pilotage et mise en place de ses supports.

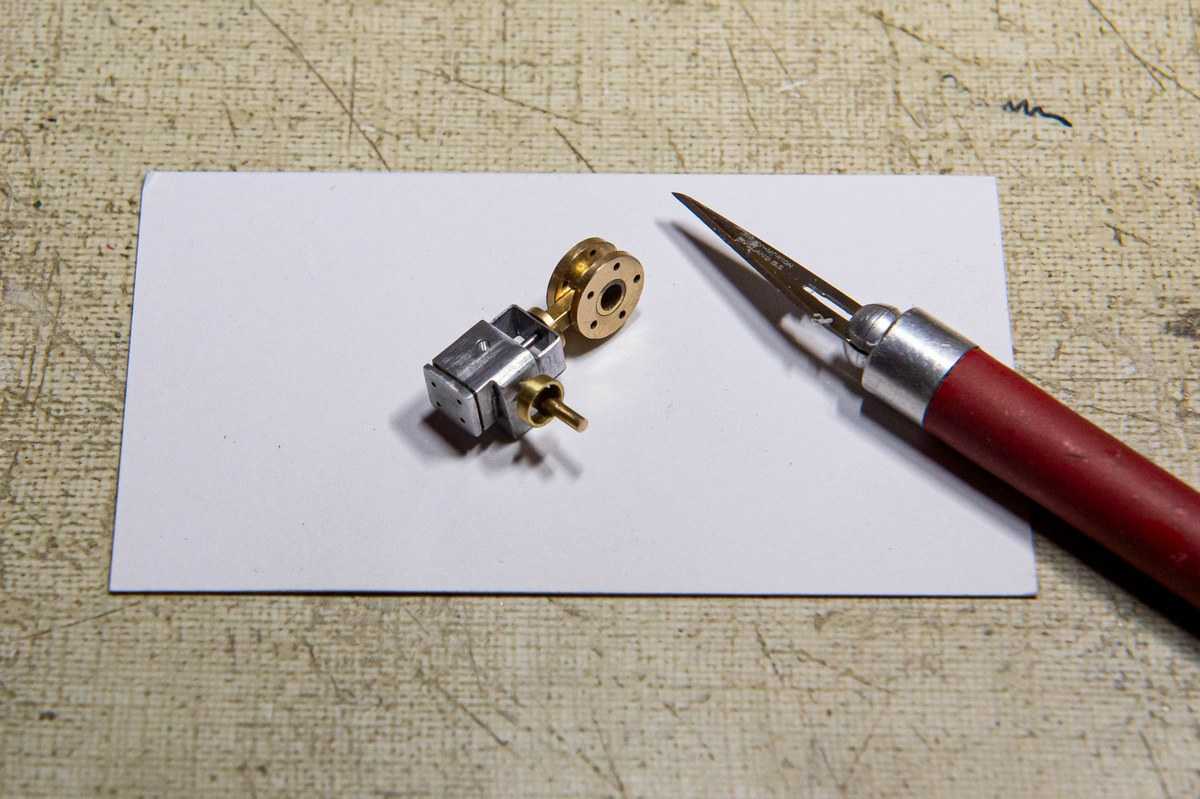

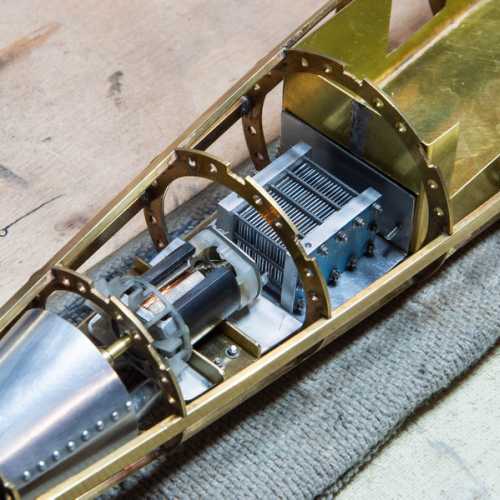

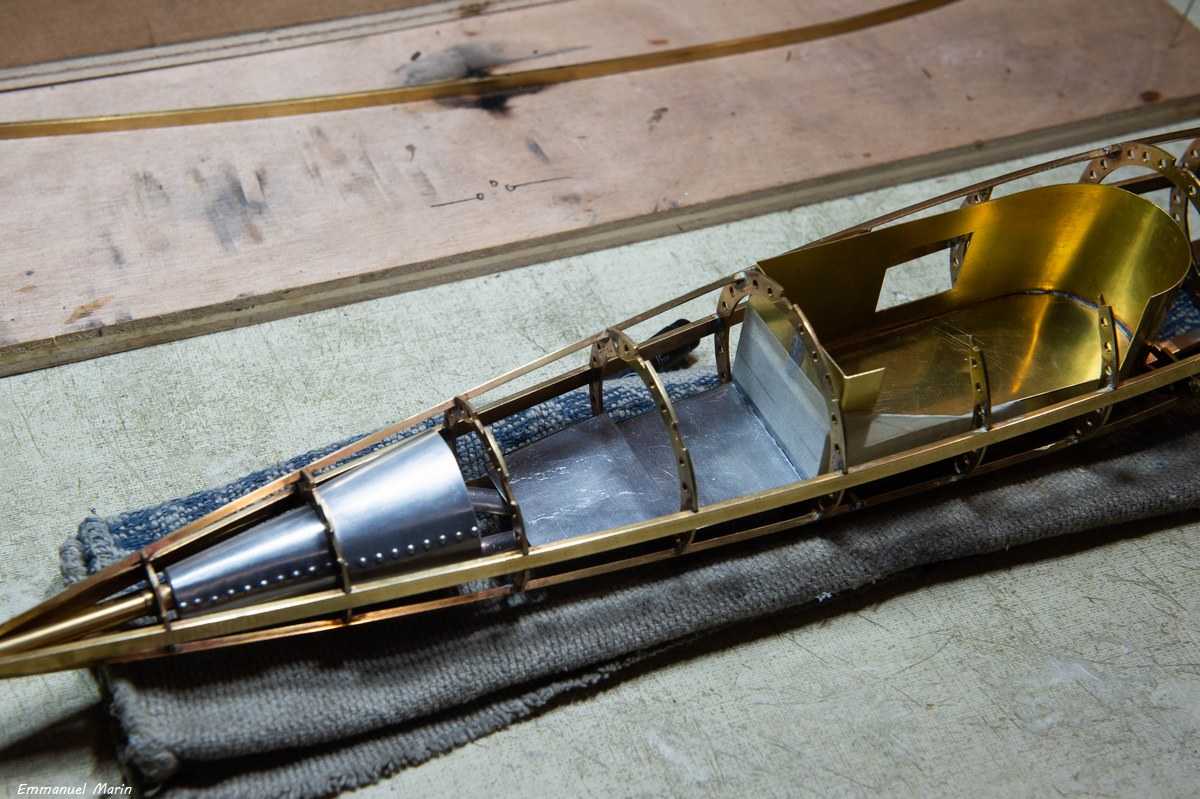

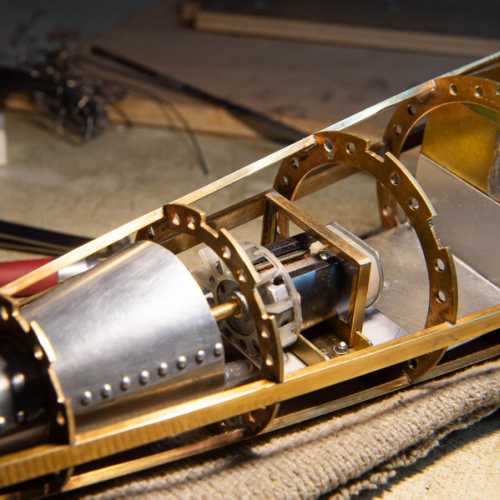

Création du plancher "moteur et pile à combustible". Présentation d'un moteur qu'il faudra habiller.

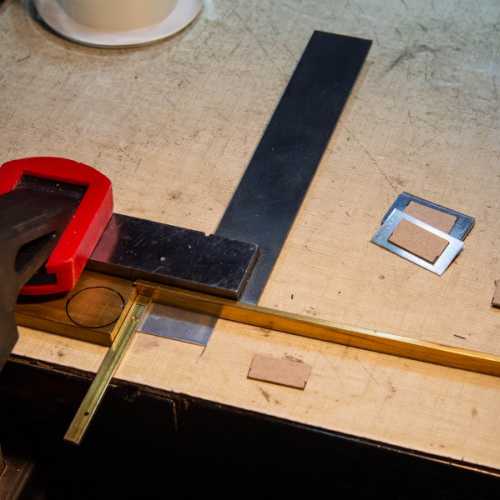

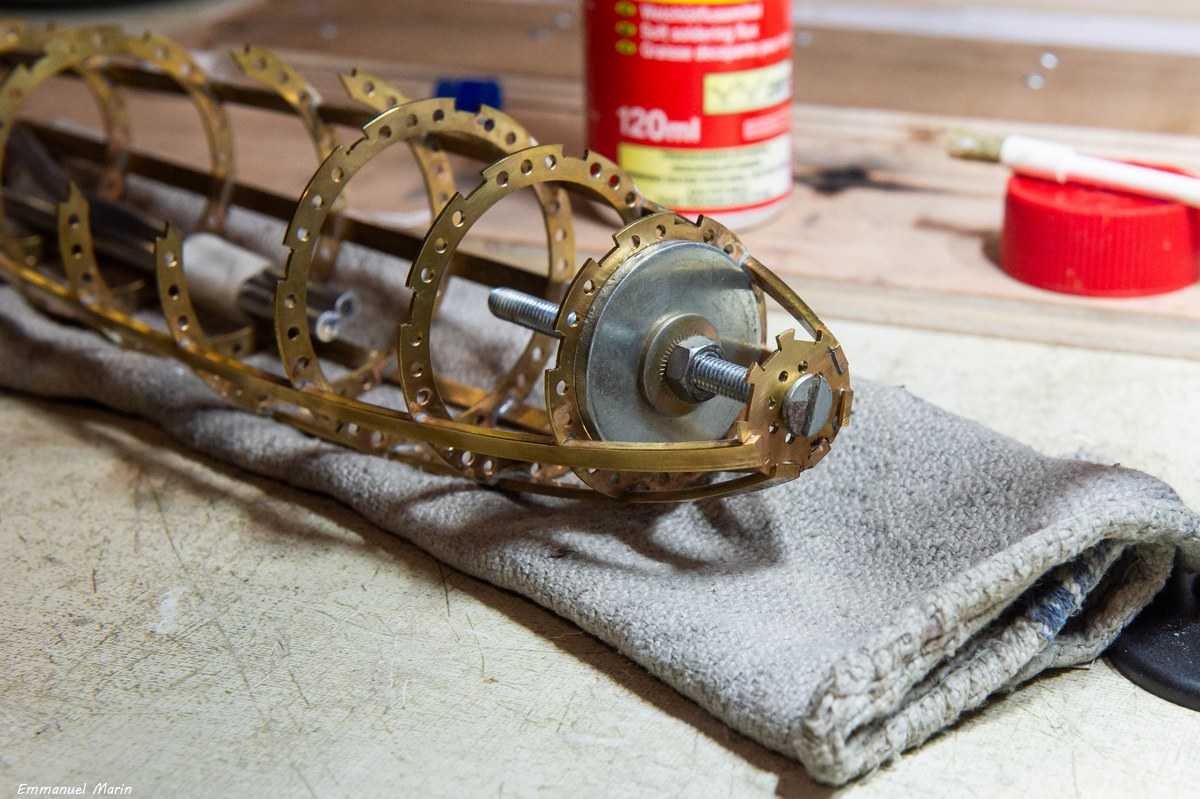

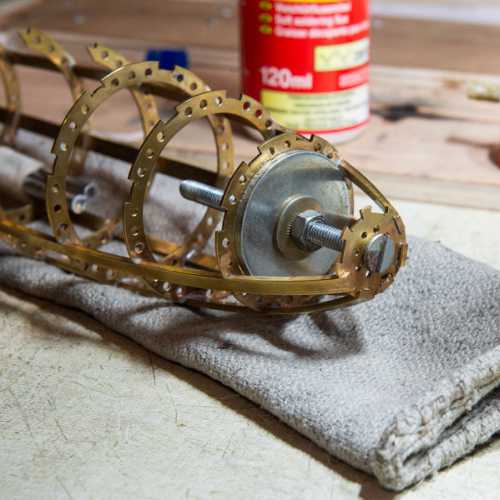

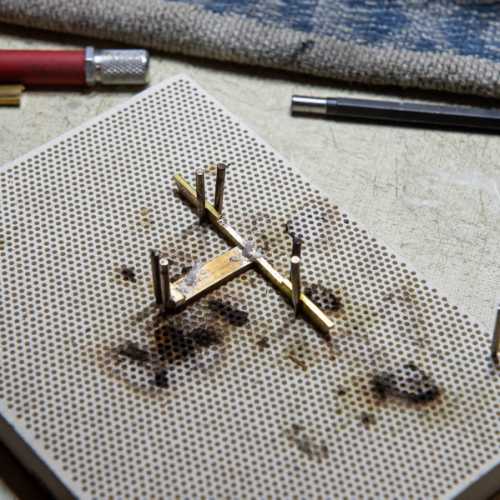

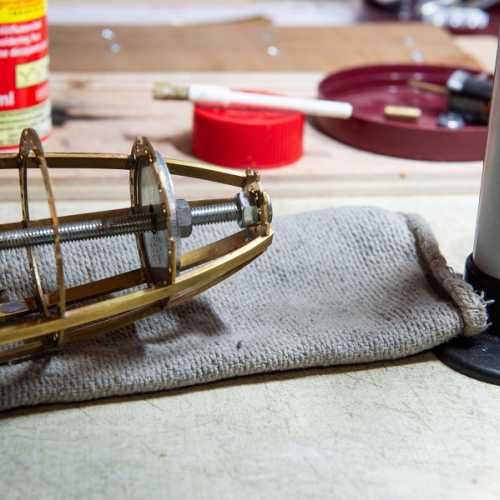

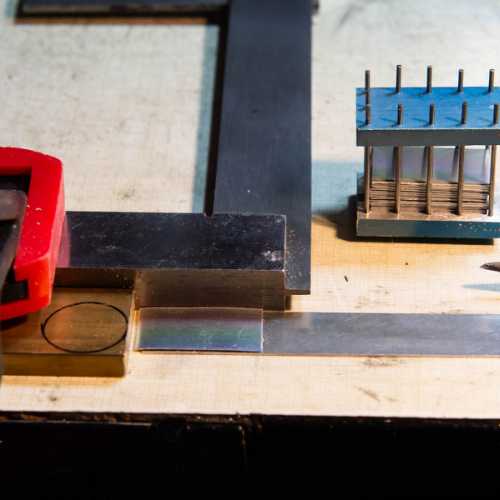

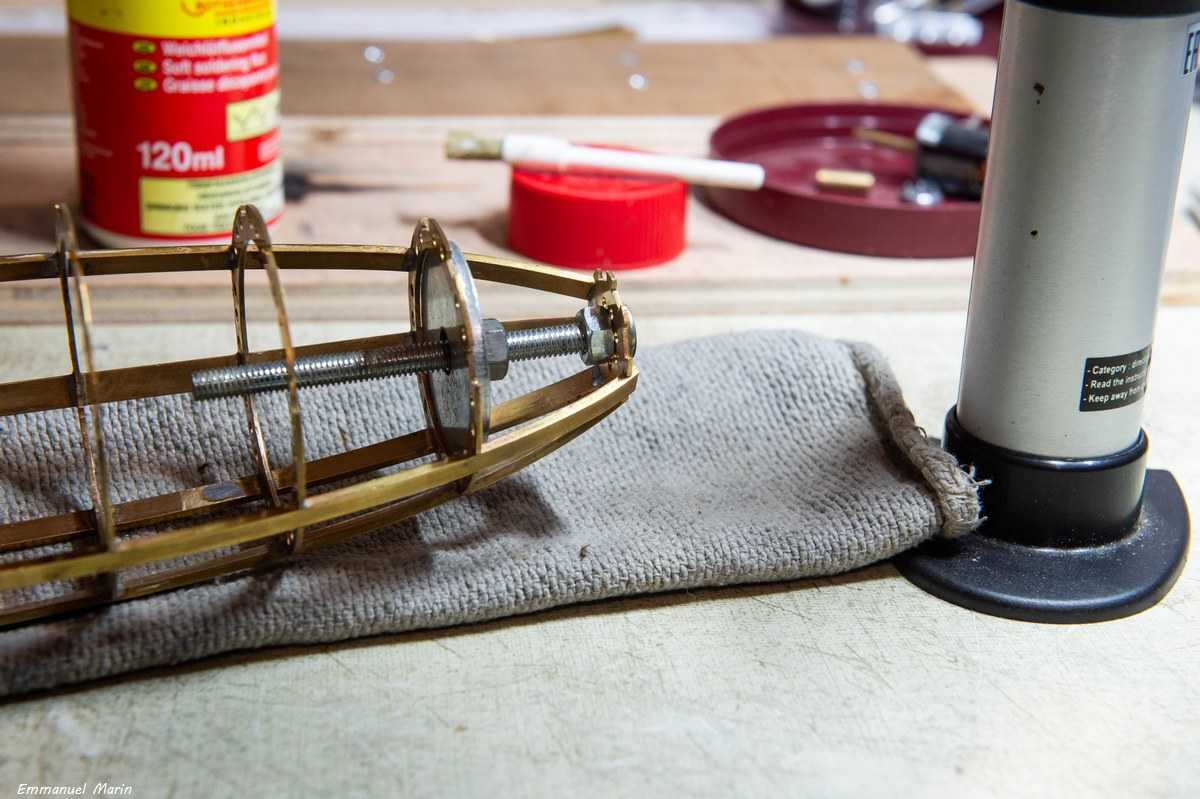

Dispositif pourv maintenir le couple pendant la soudure.

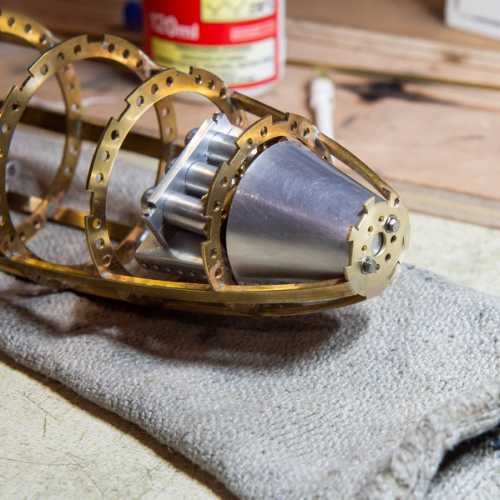

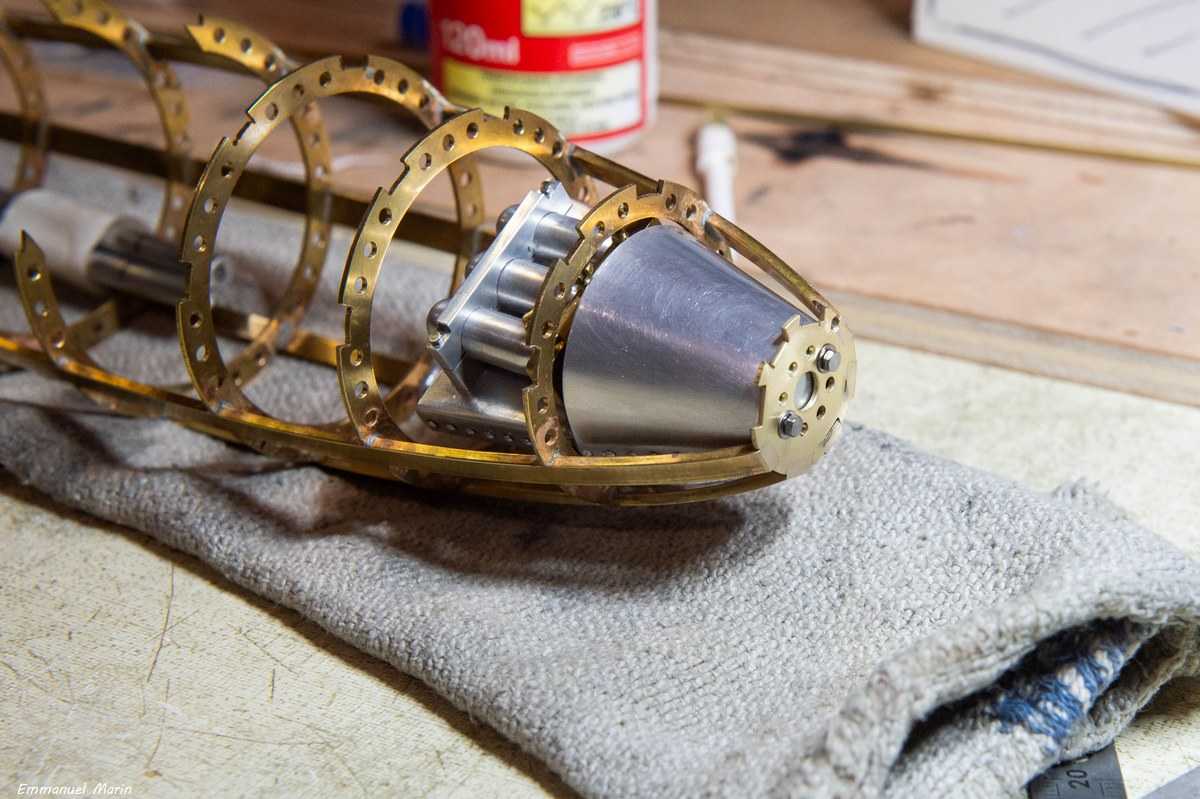

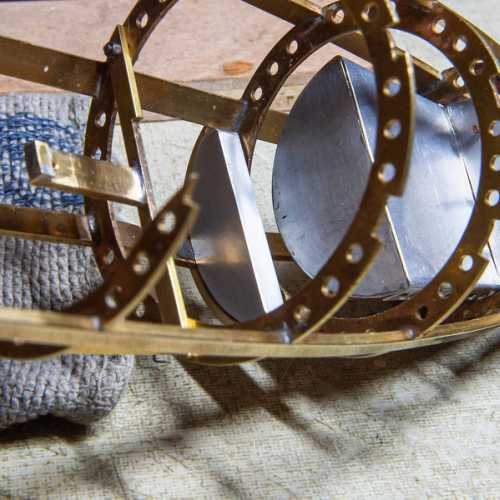

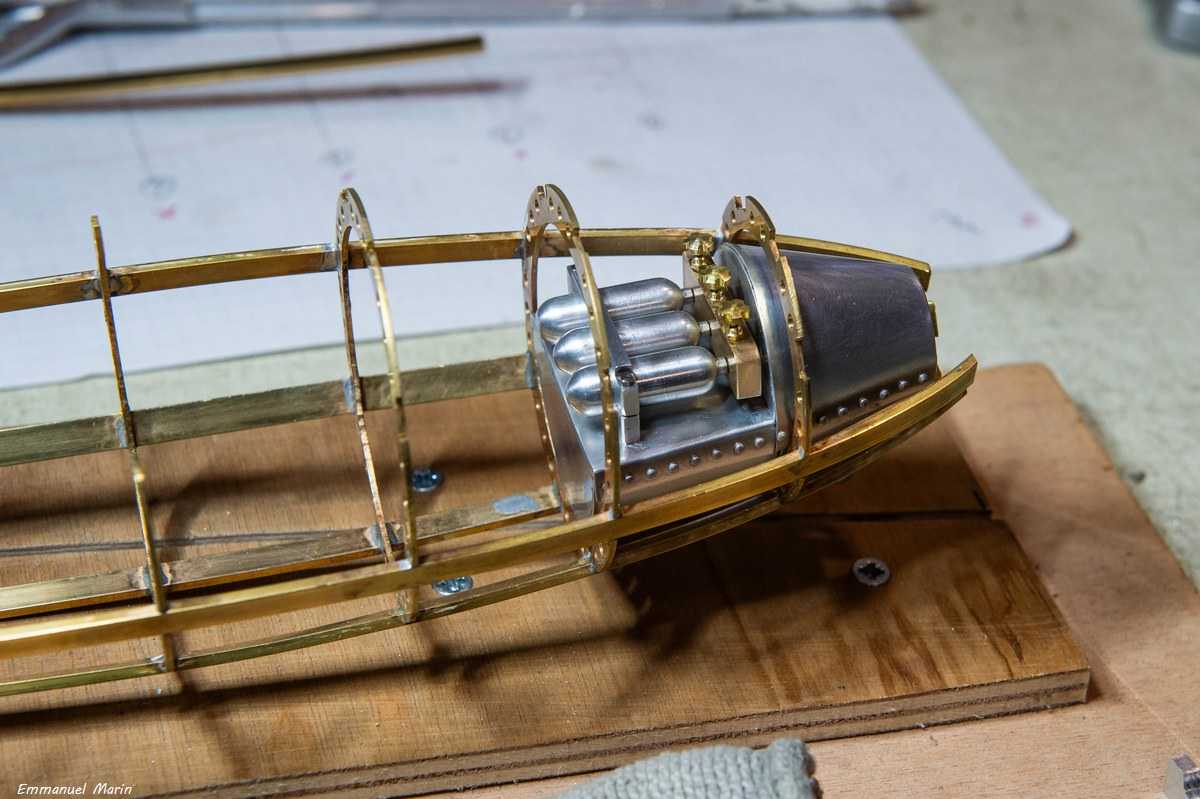

Fixation du ballast sur le couple

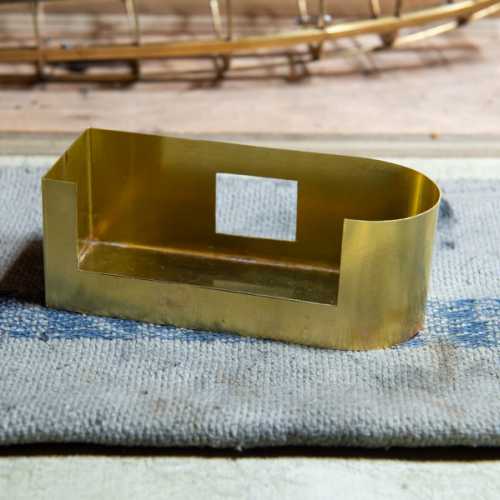

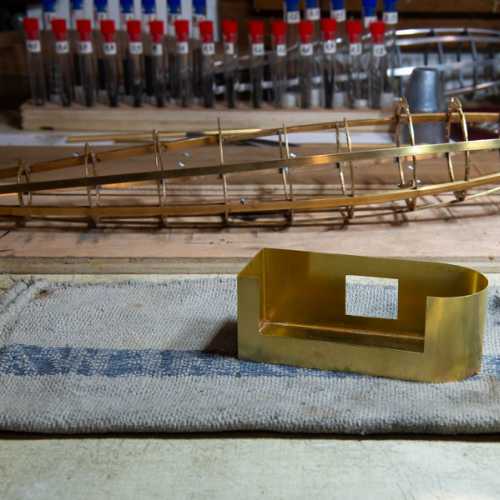

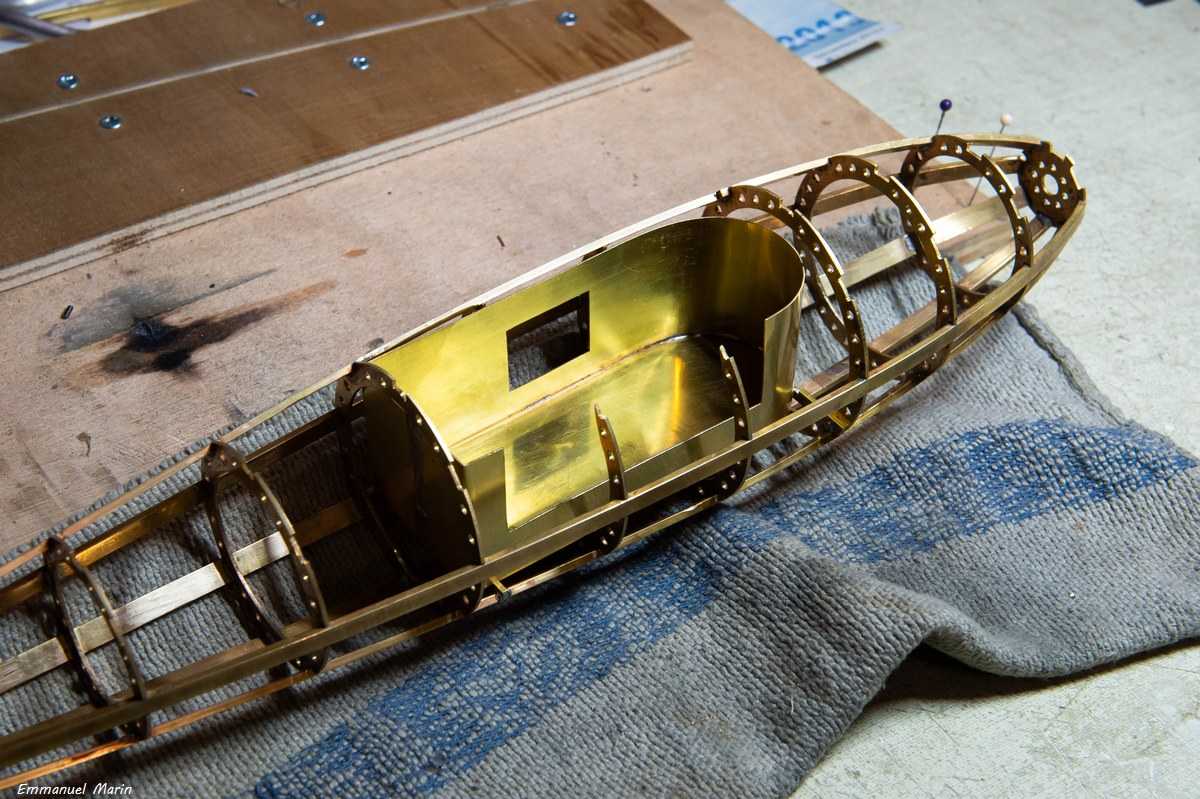

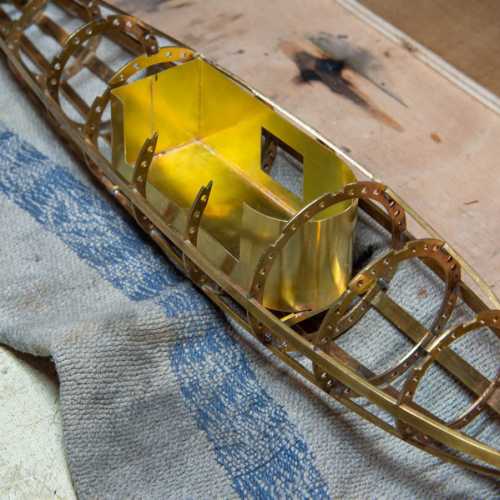

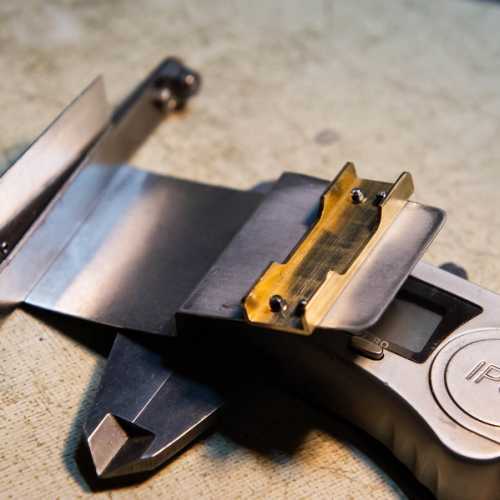

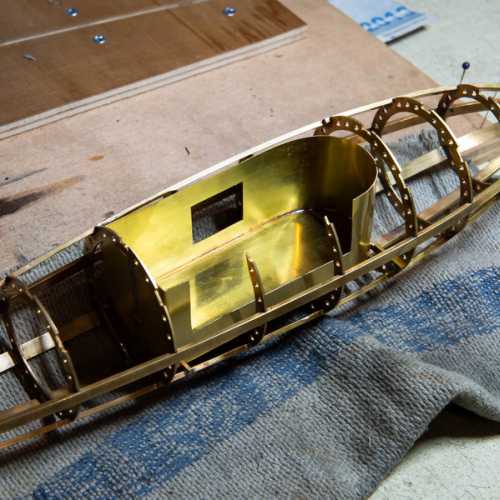

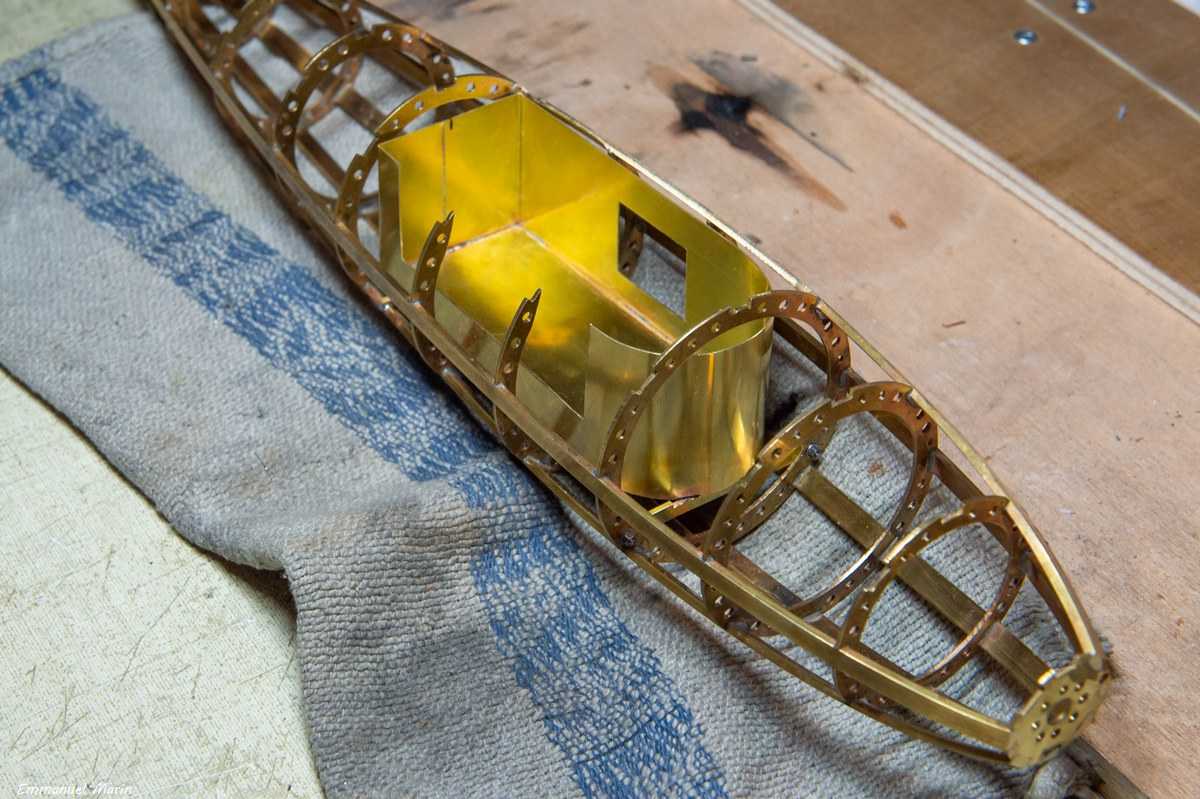

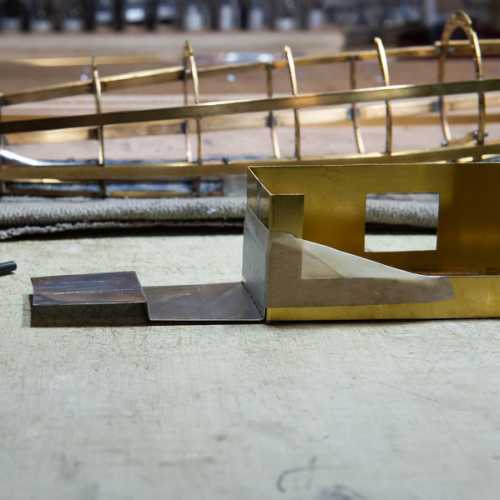

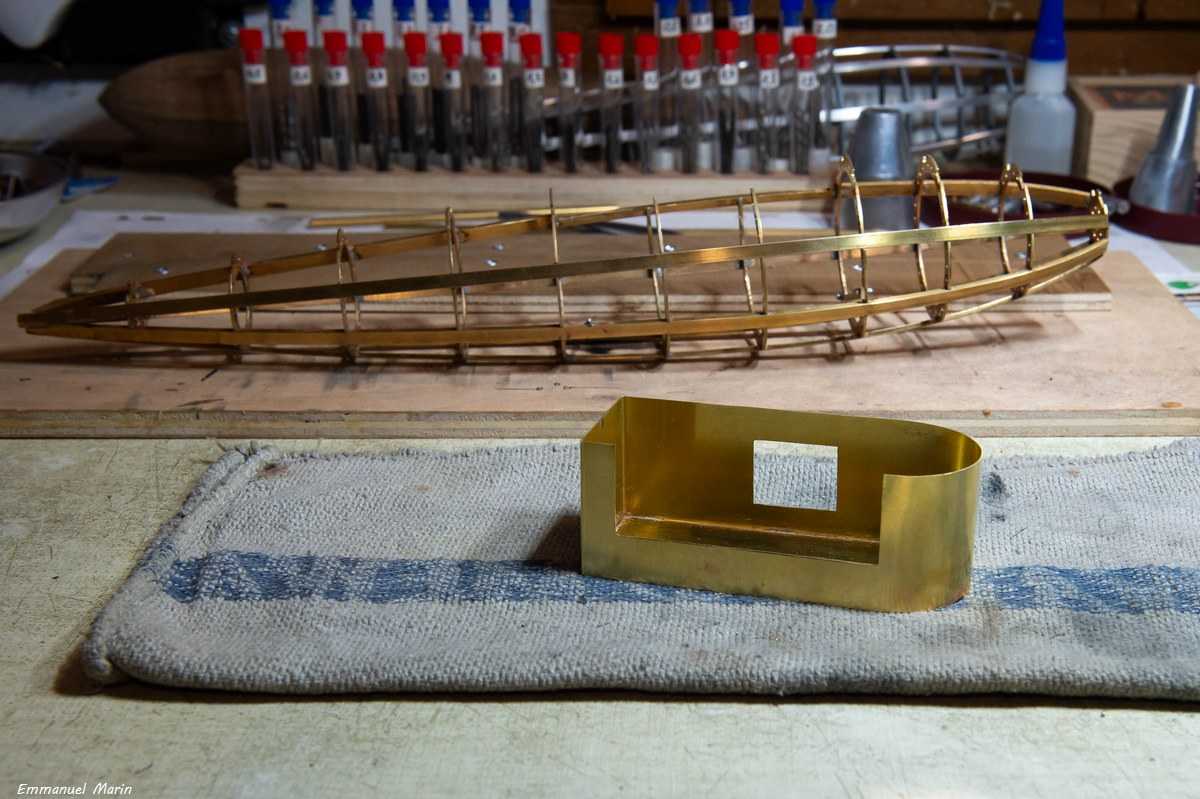

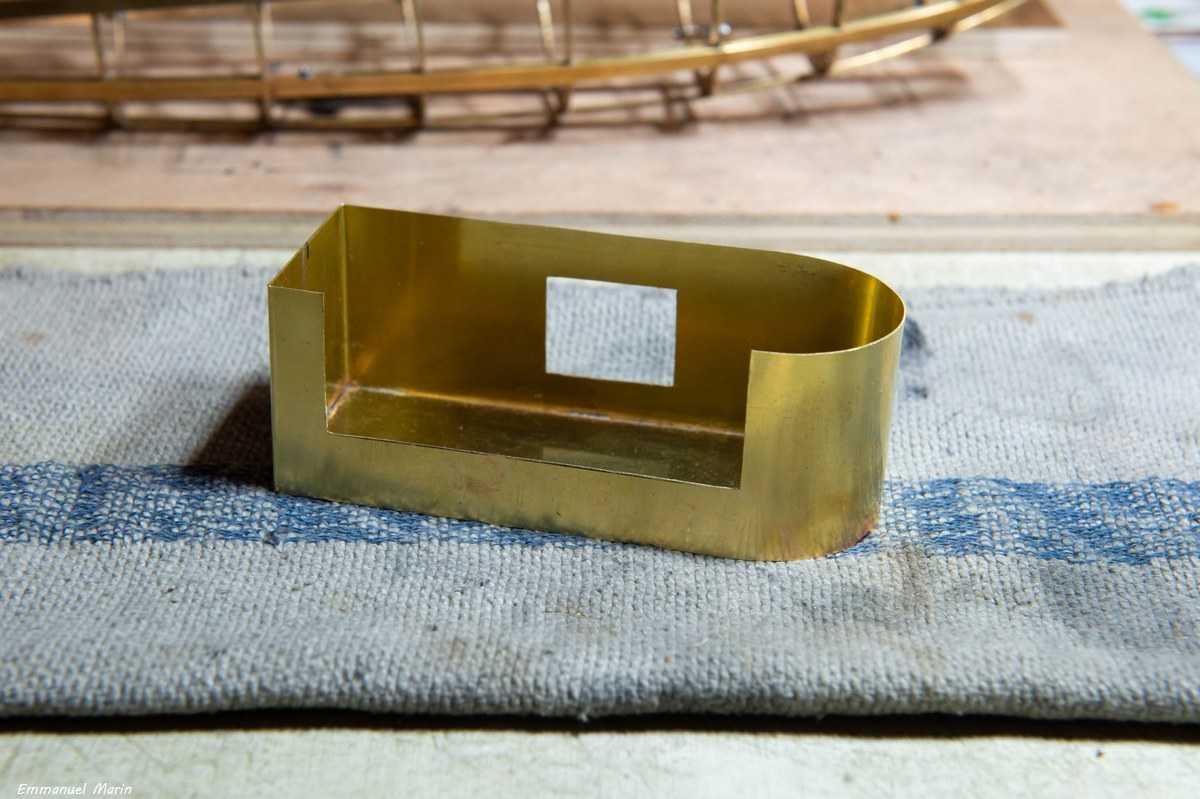

Fabrication du poste de pilotage

Mise à jour 26/12/2025

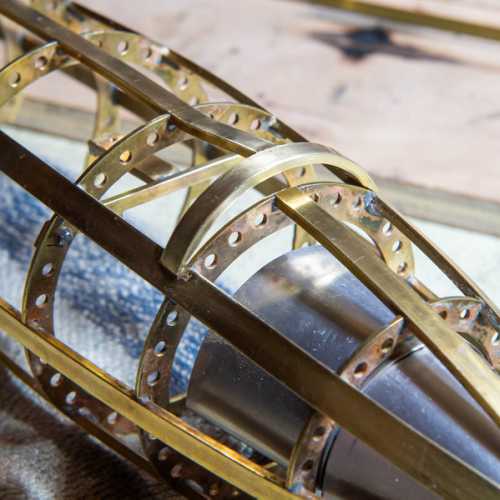

Reprise des supports pour pouvoir fixer le poste de pilotage

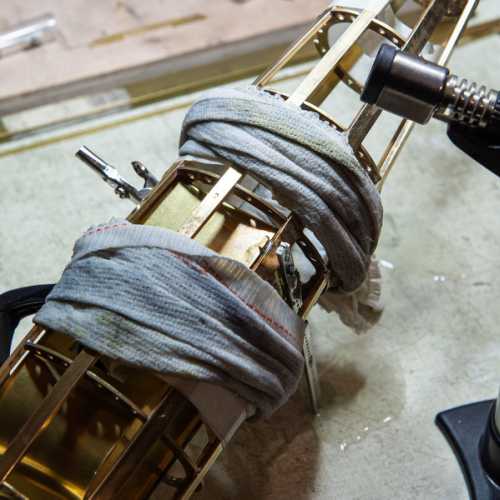

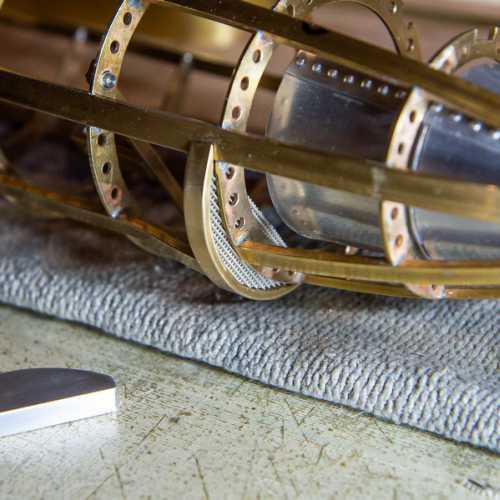

Utilisation de tissus mouillés pour éviter lors de la soudure du support sur la stucture de faire fondre les soudures existantes.

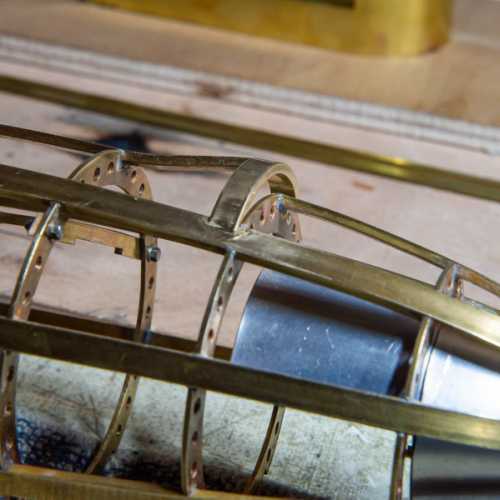

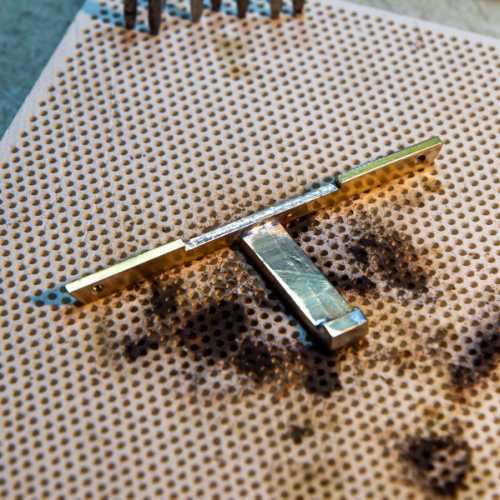

Fabrication du support avant.

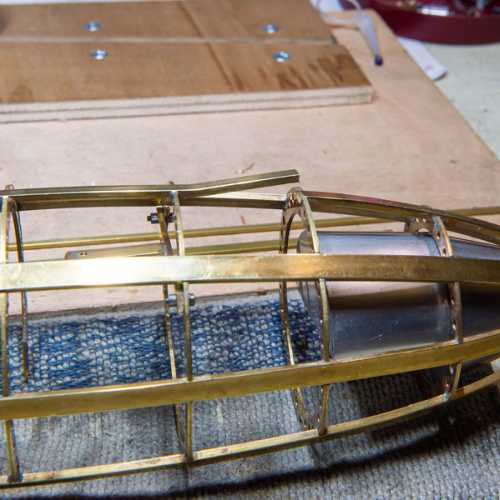

Supports mis en place.

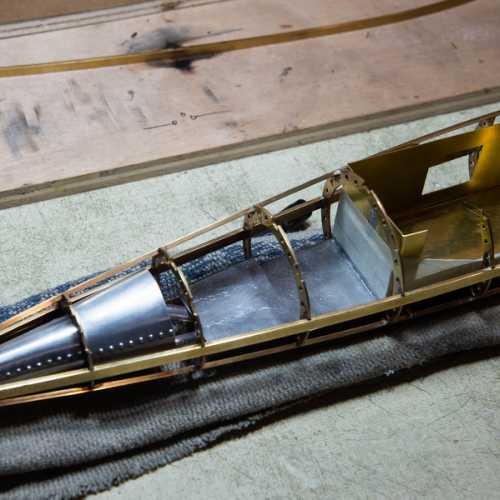

Fixation du poste de pilotage sur les supports.

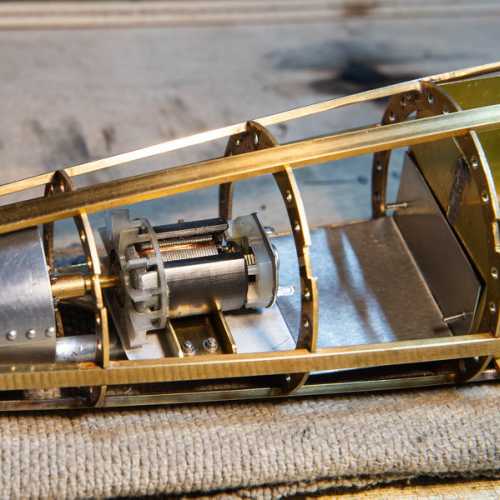

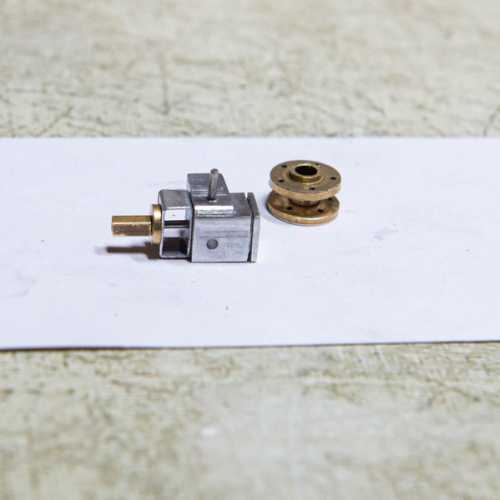

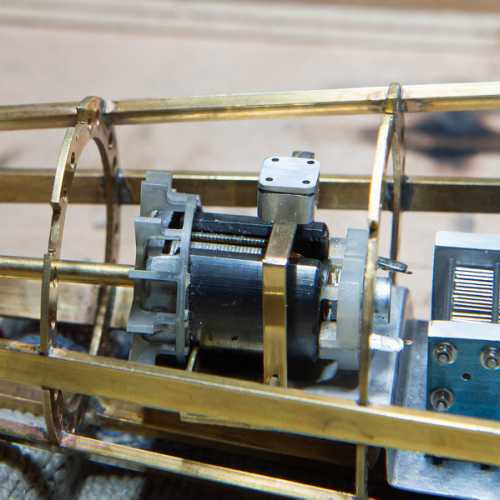

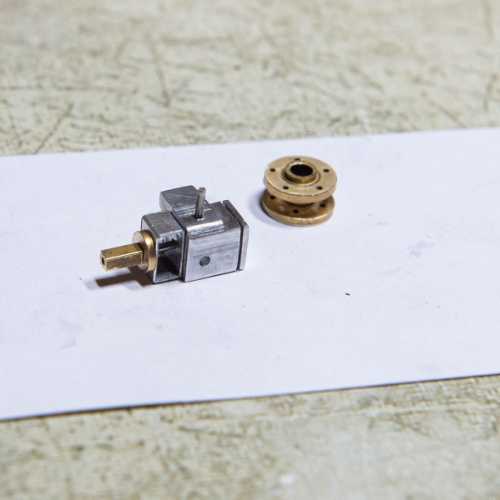

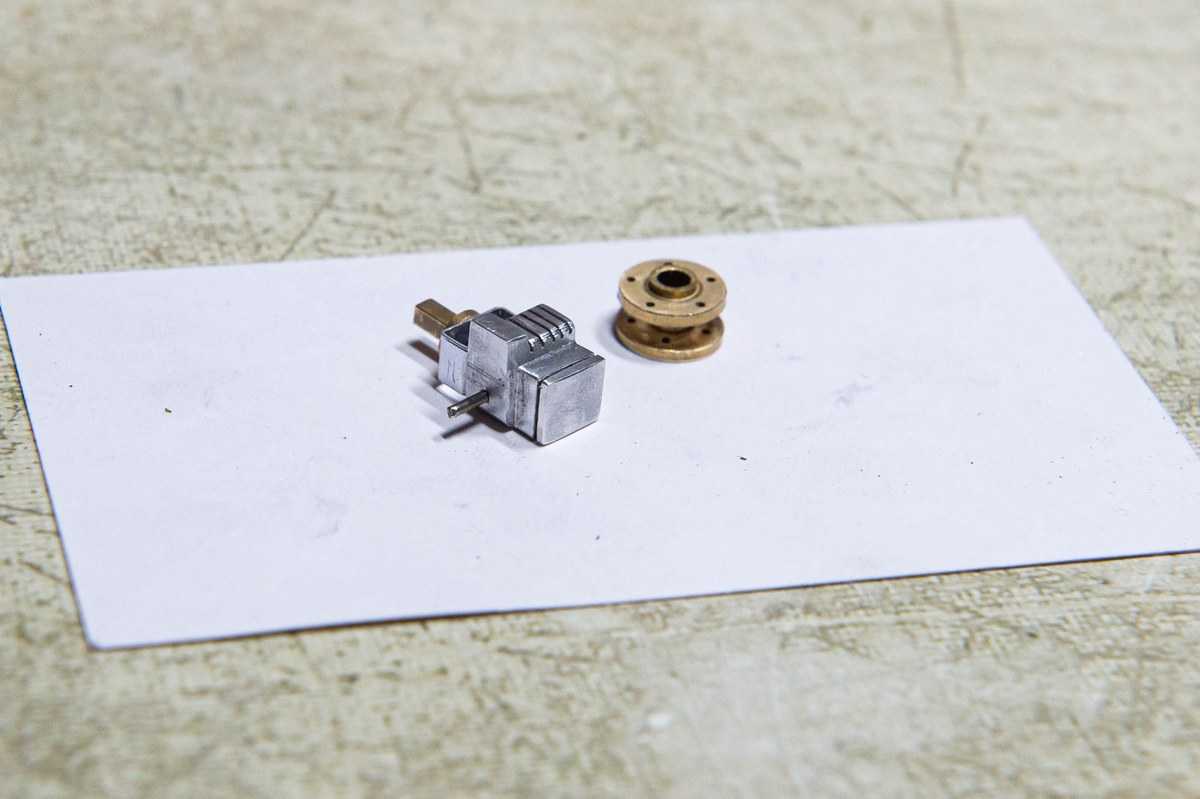

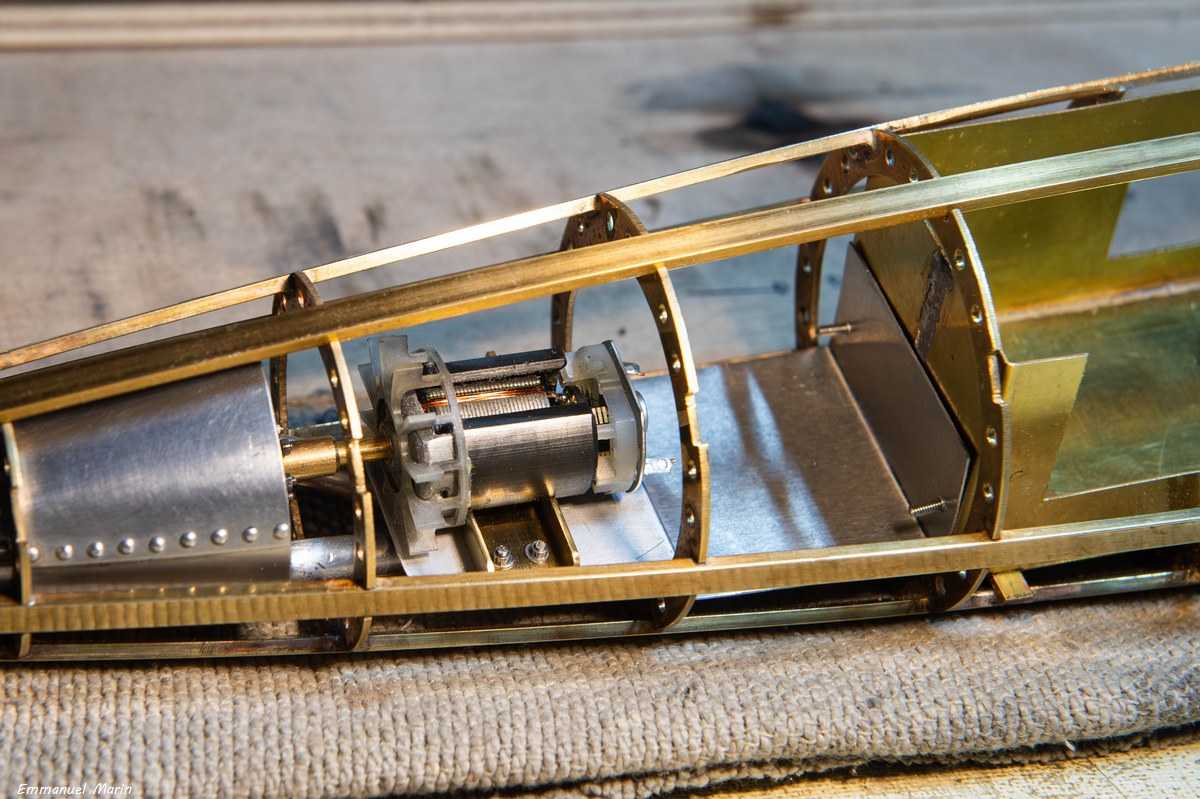

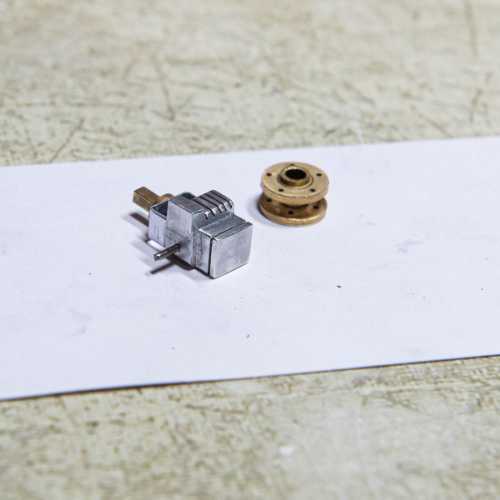

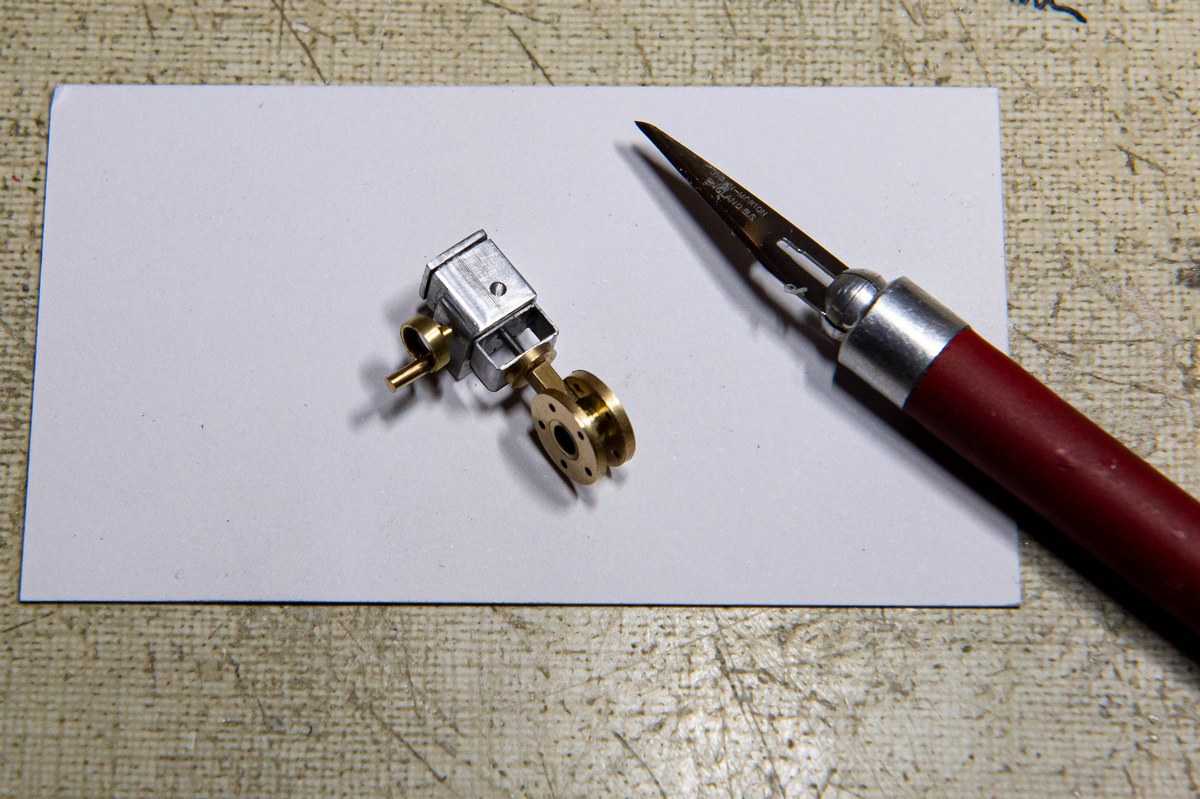

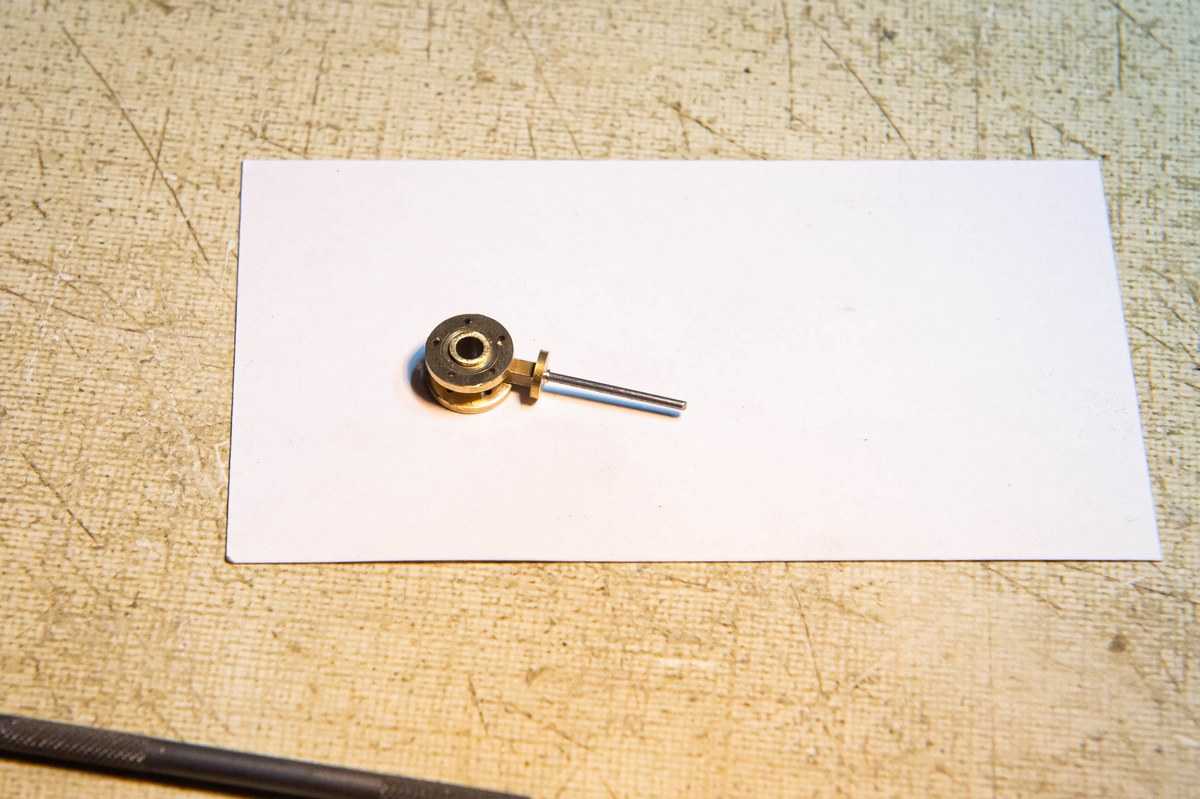

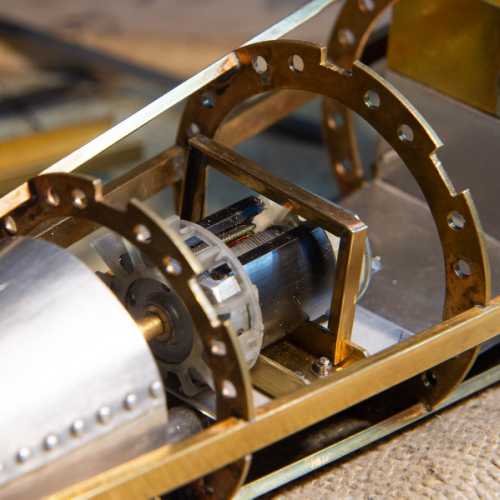

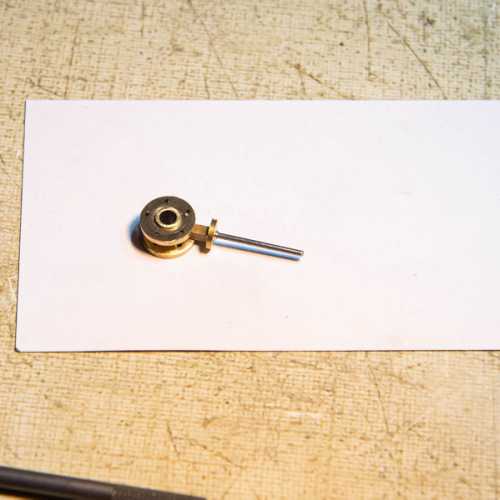

Support moteur.

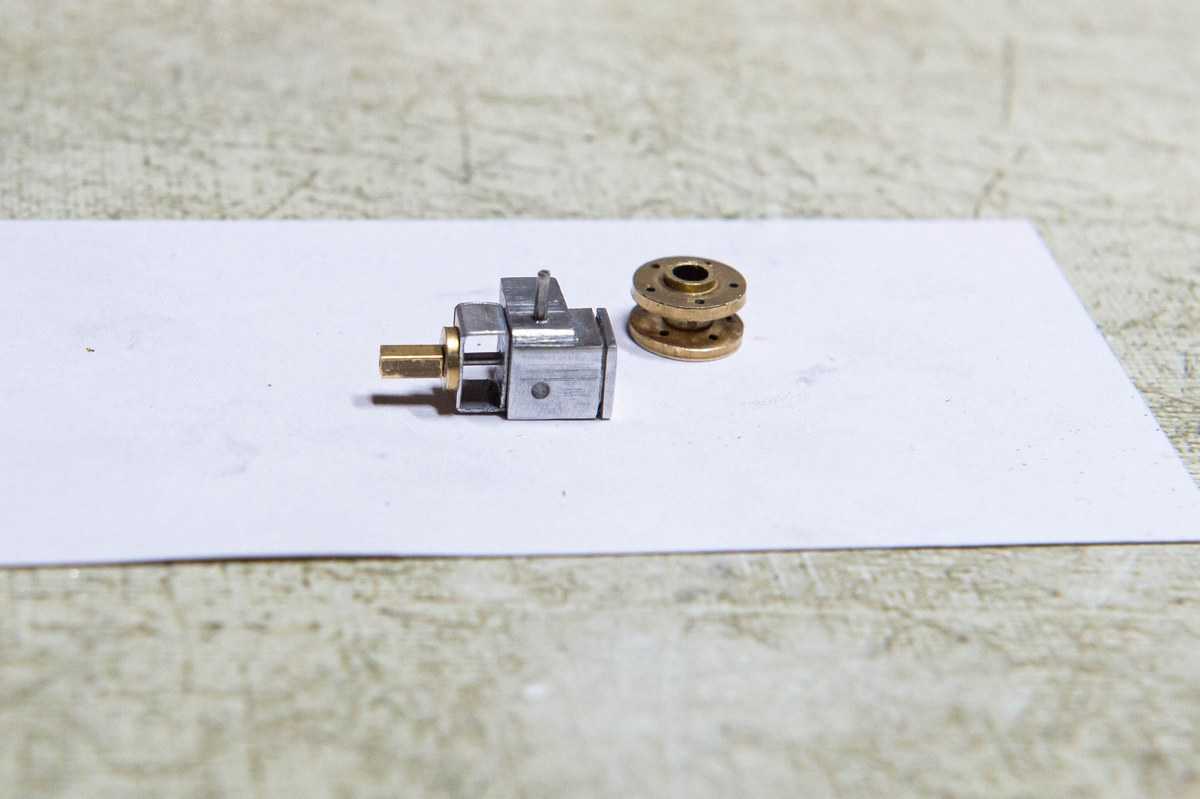

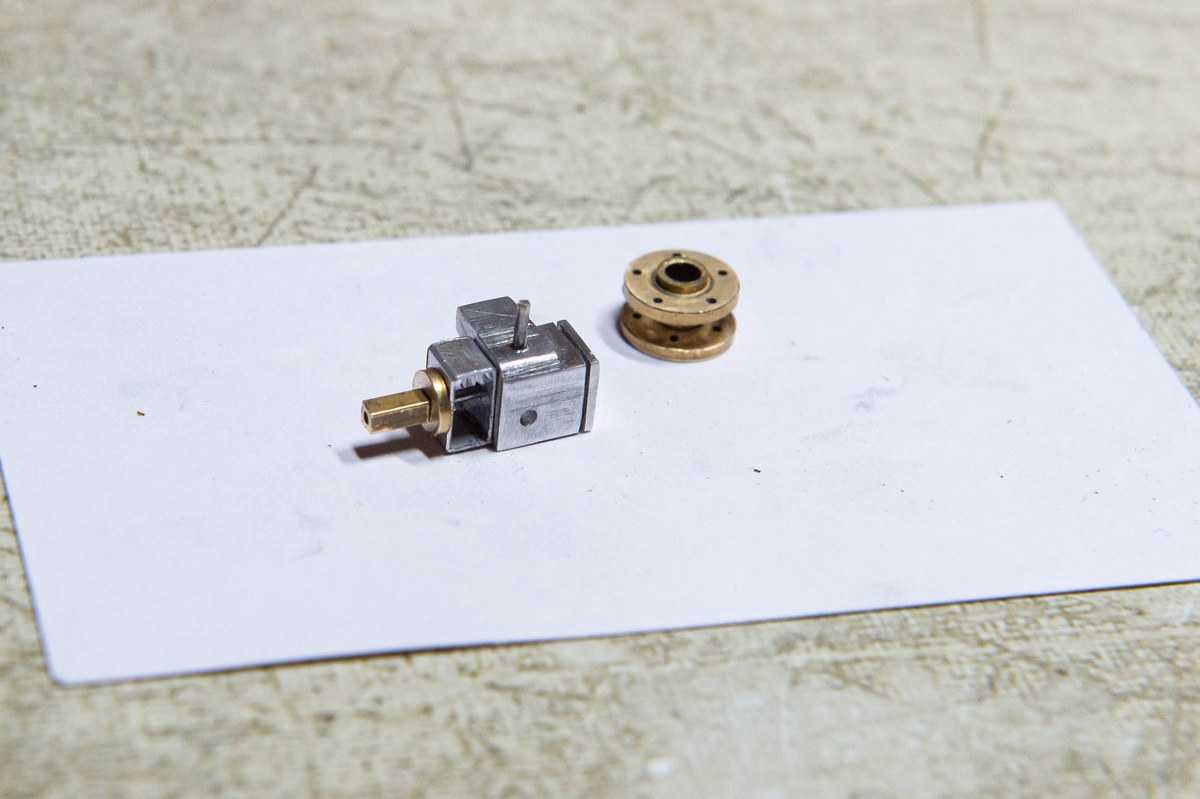

Support moteur.

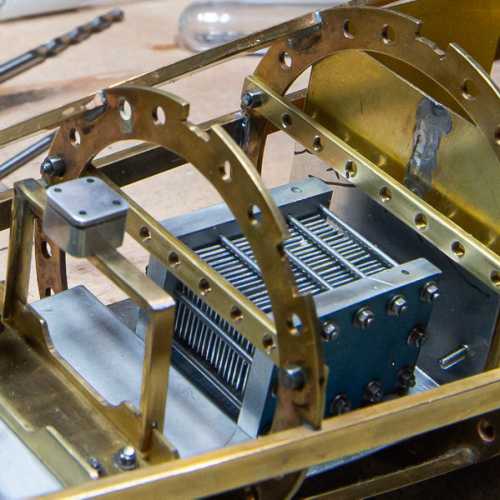

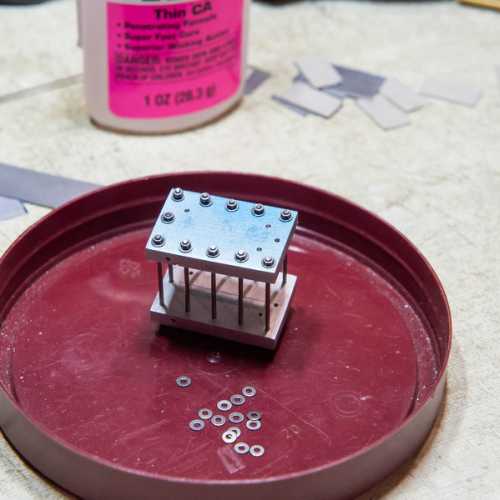

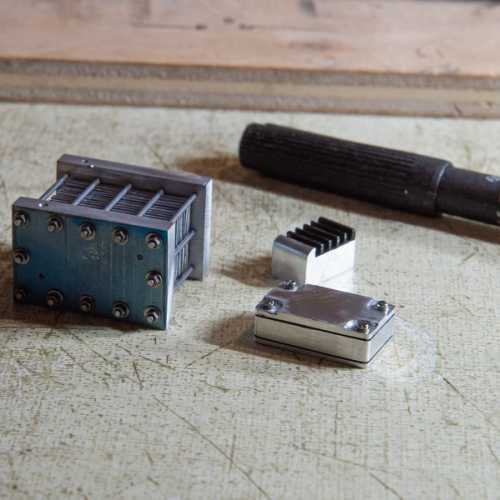

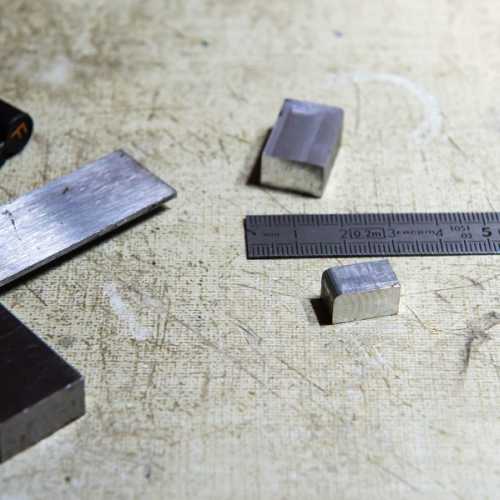

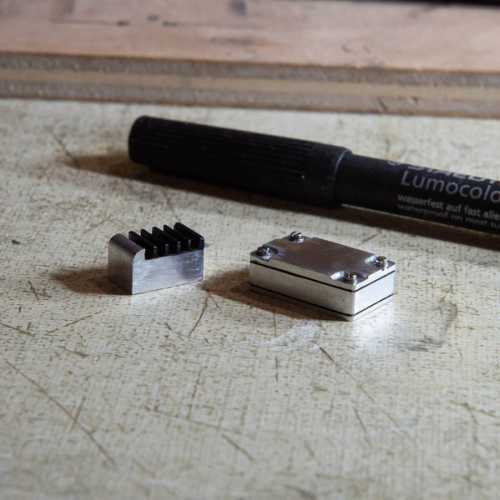

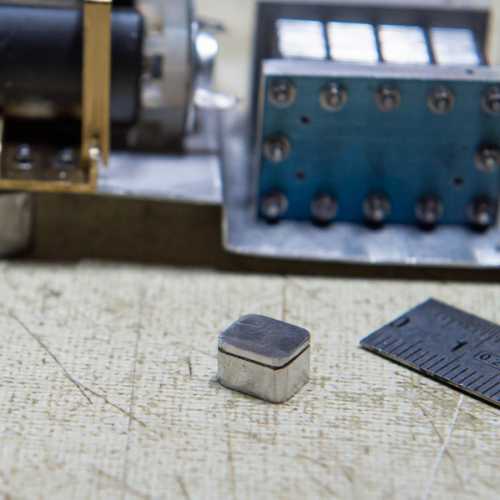

Ebauche de la pile à combustible
