Sous-marin Le Remarquable

Sous-marin "Le remarquable"

Manu plouf

Envie de vous faire suivre au fil du temps et au travers de mes photos la libre interprétation d'un sous-marin requin

Les matériaux utilisés: aluminium, acier, laiton, cuivre...
Sa longueur sera de 45cm.
Bonne visite.

HISTOIRE

Cette réalisation est une libre interprétation, bien entendu il y aura des incohérences mais l'idée finale est de s'amuser à produire une maquette plaisante à regarder.

EVOLUTIONS DE LA FABRICATION

Mise à jour 18/11/25

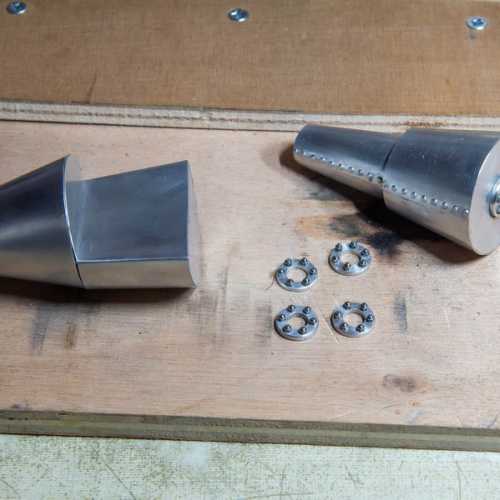

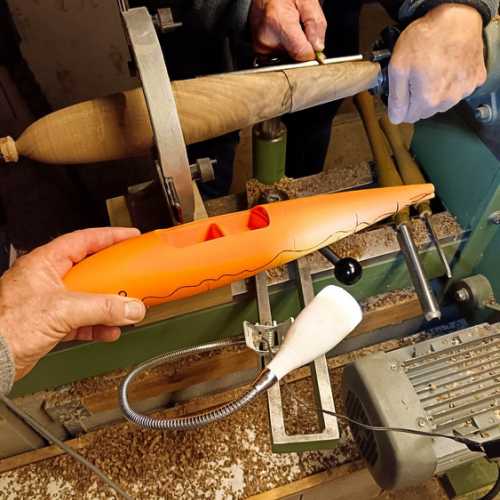

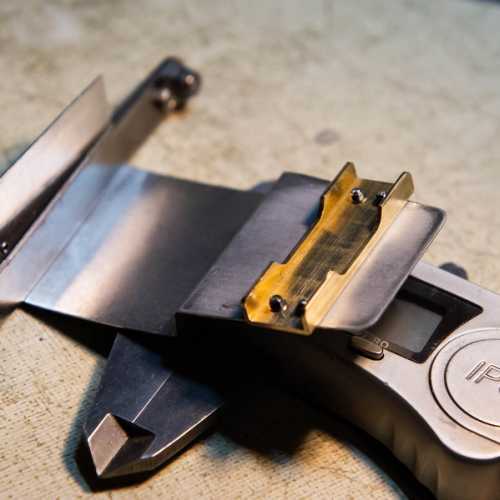

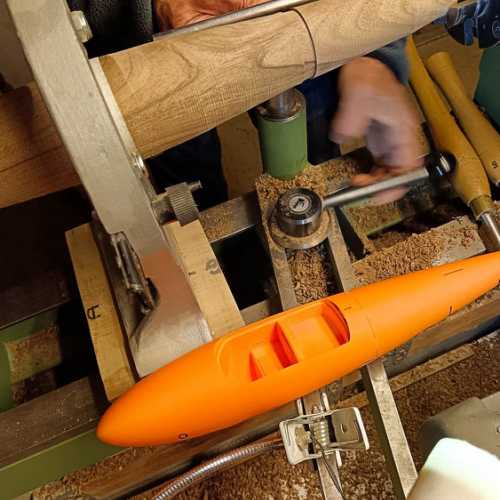

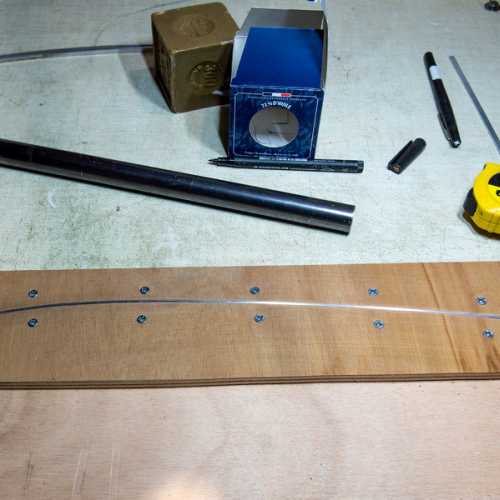

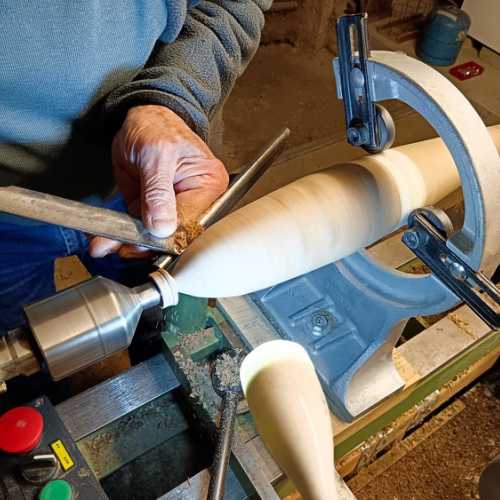

Réalisation au tour du master en bois pour le formage des tôles. Merci Daniel ;o)

Mise à jour 28/11/2025

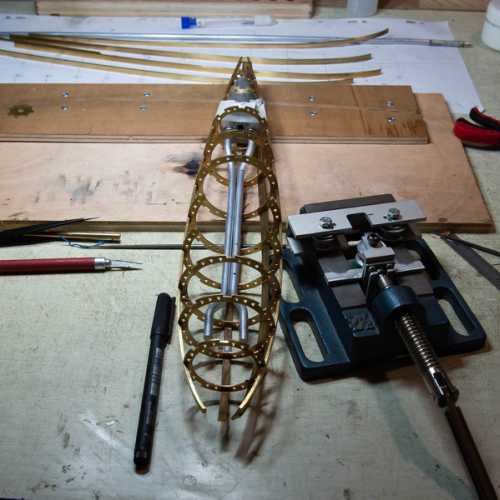

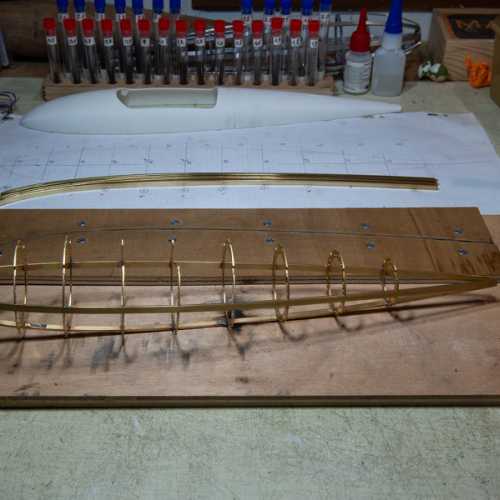

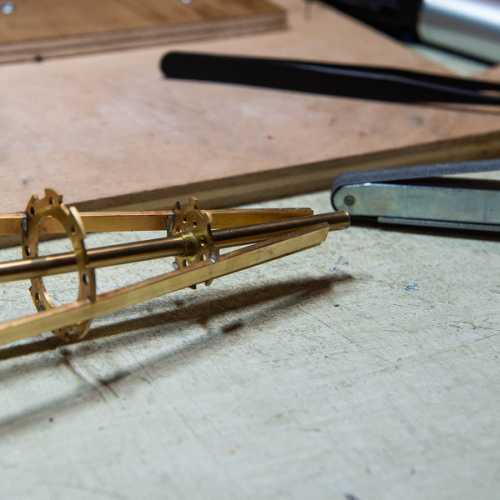

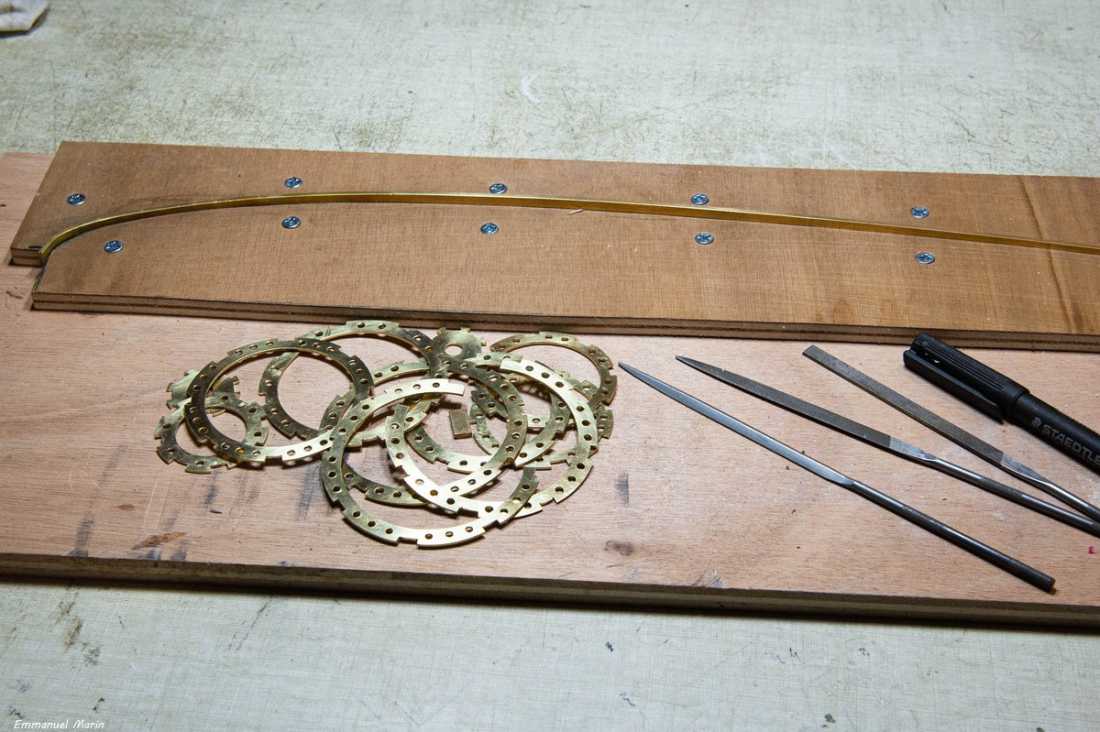

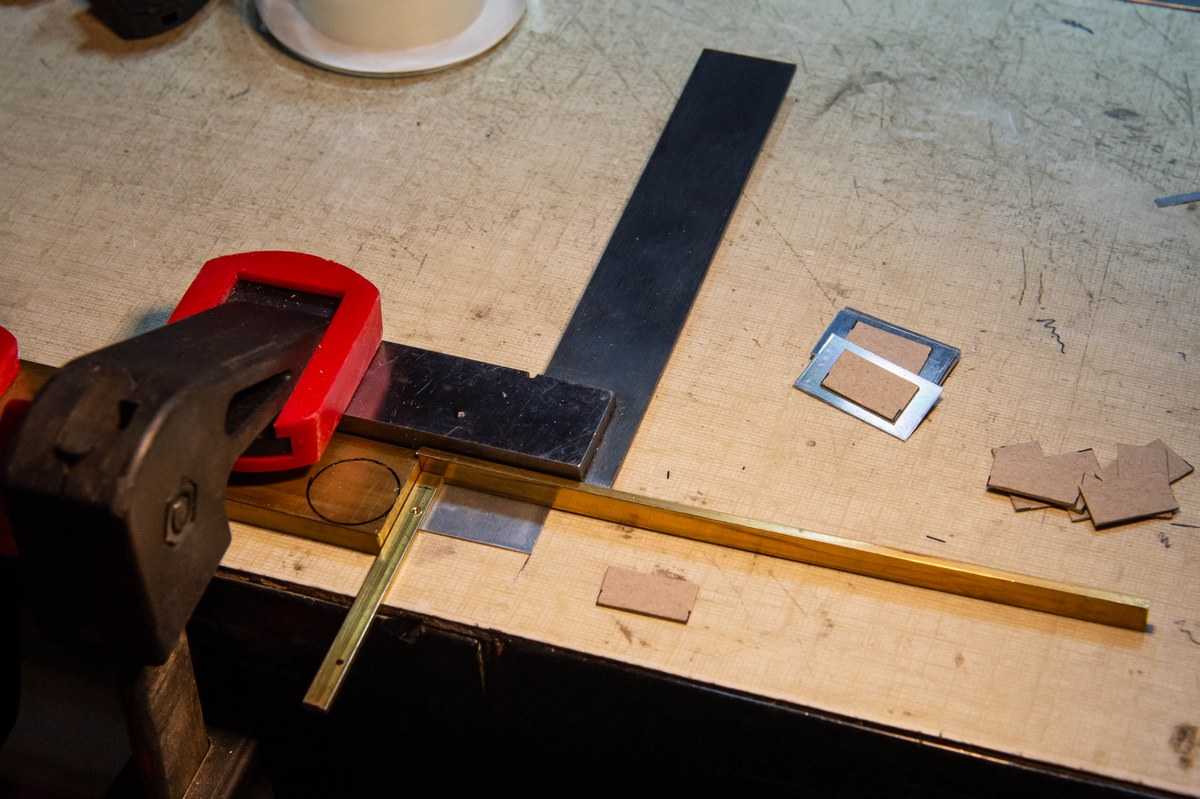

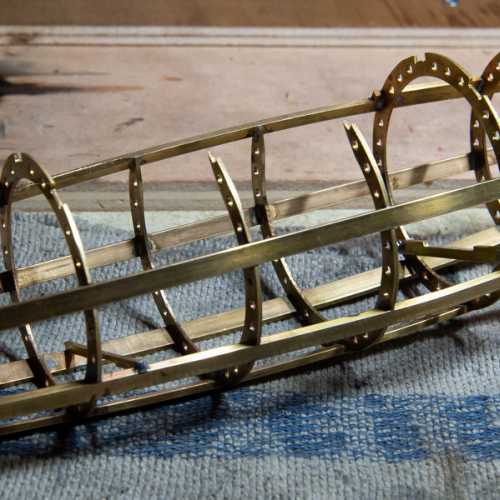

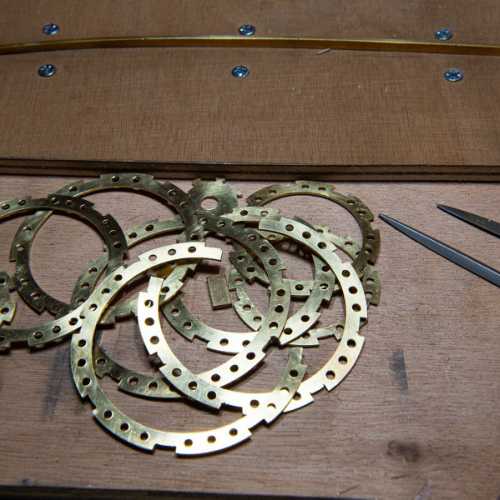

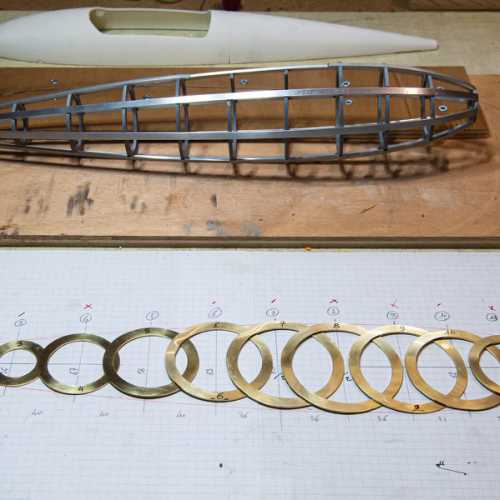

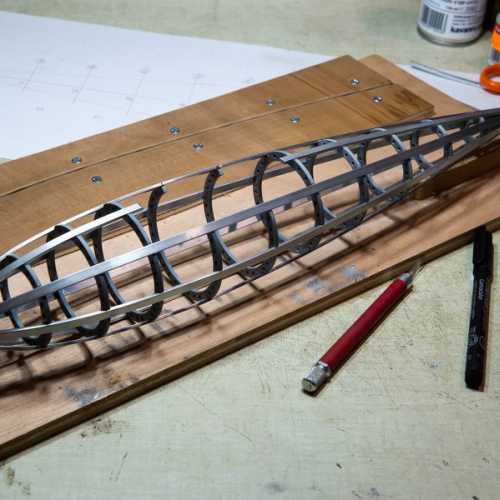

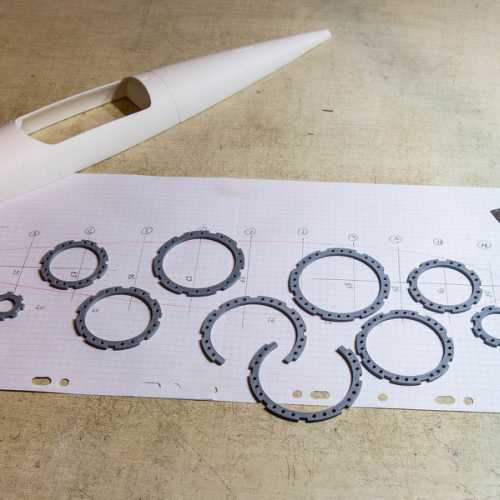

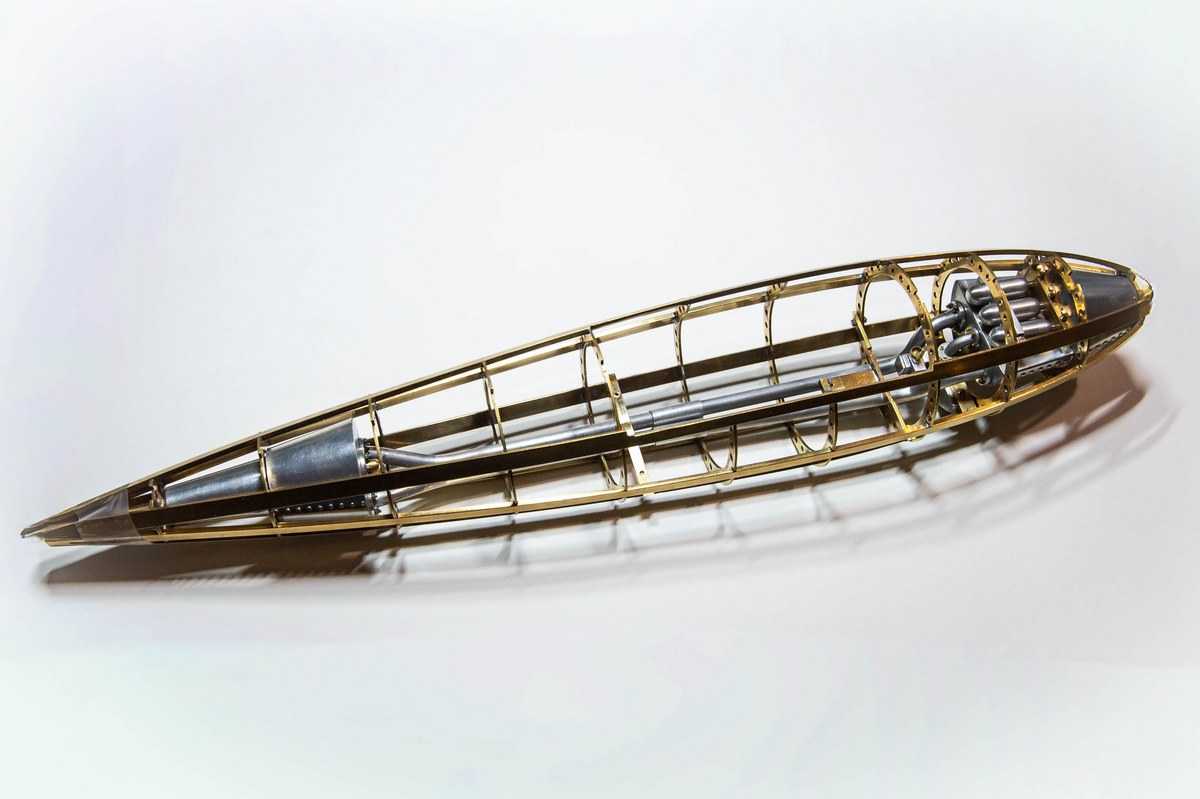

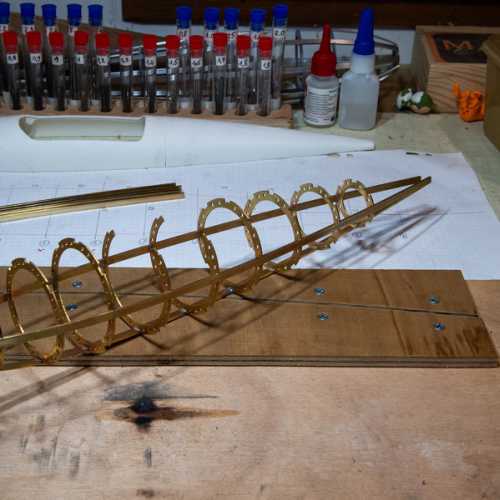

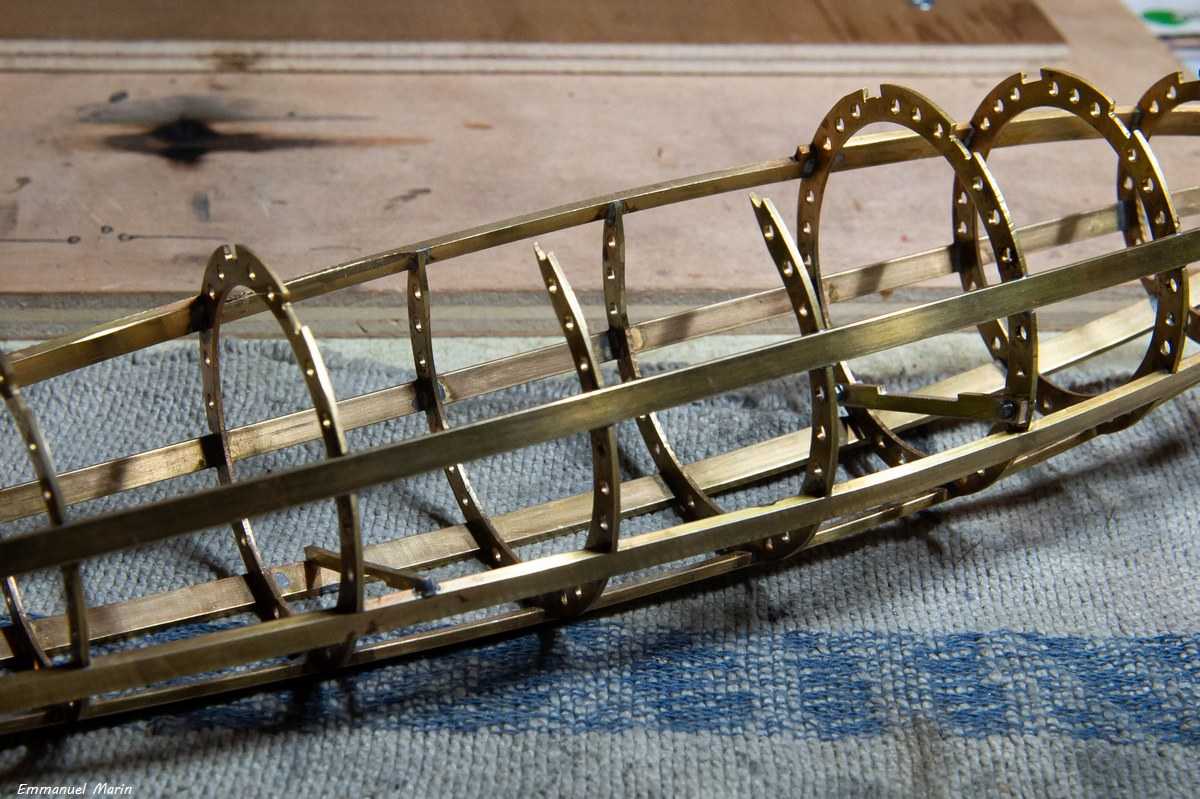

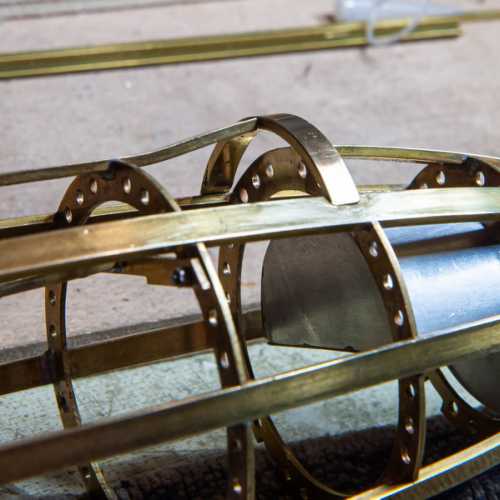

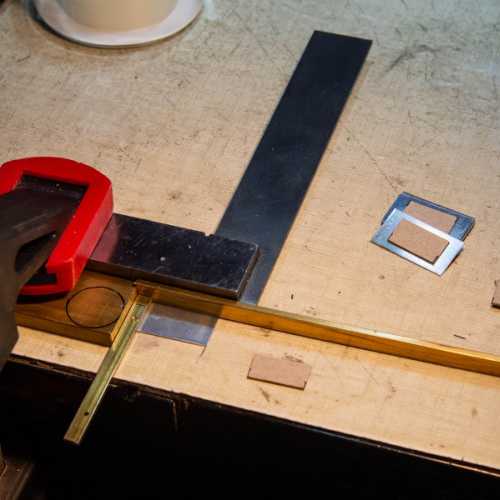

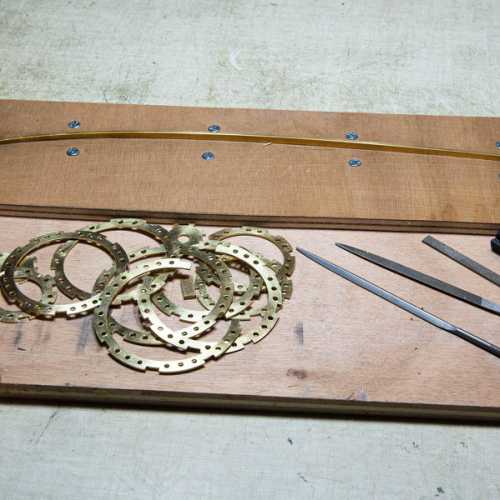

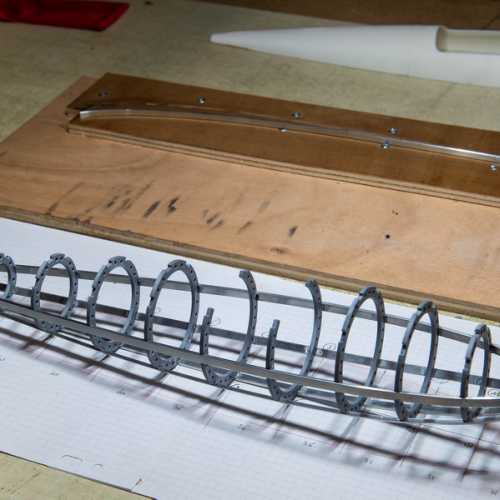

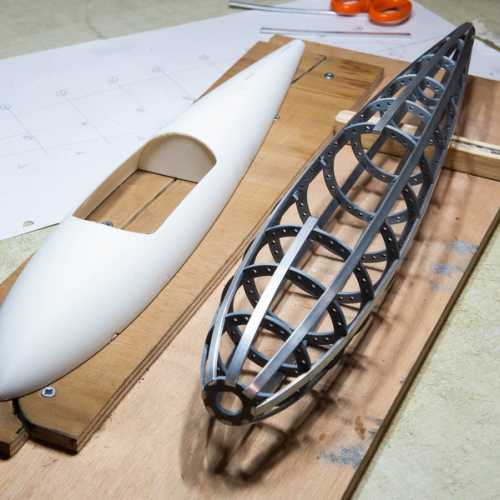

Impression des couples, mise en forme des virures, squelette du sous-marin (prototype).

Mise à jour 01/12/2025

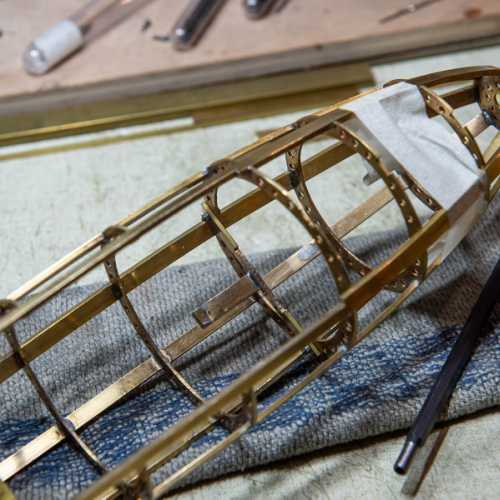

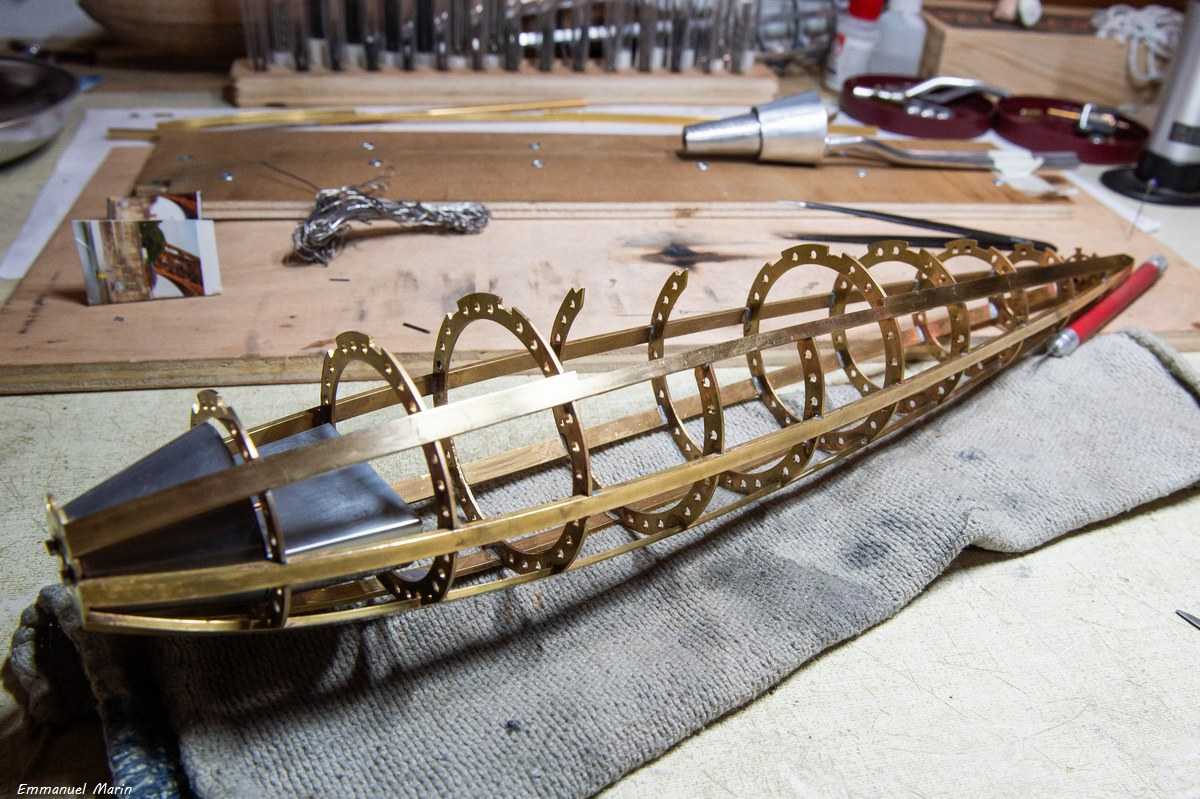

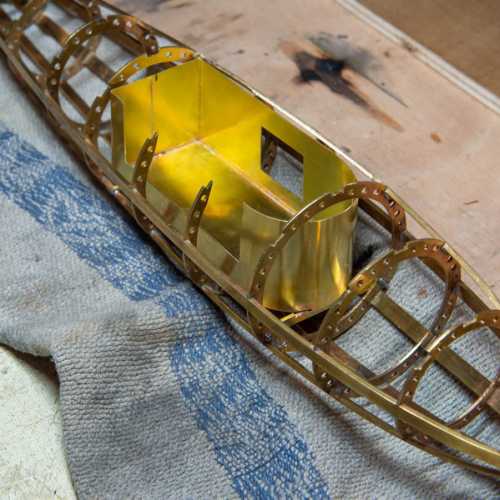

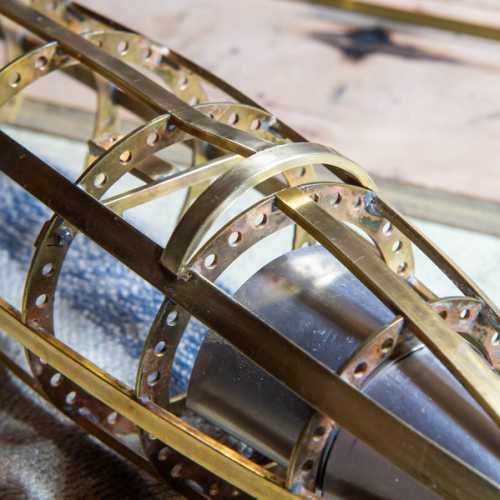

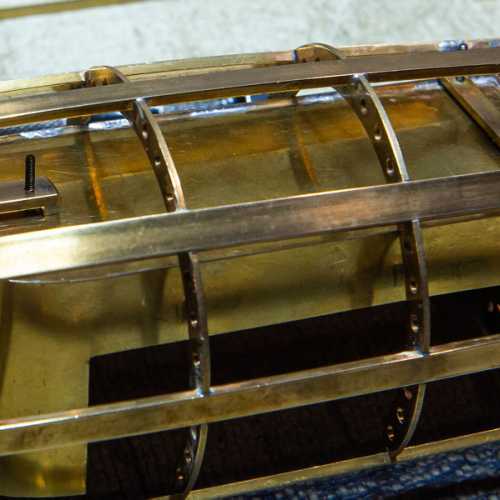

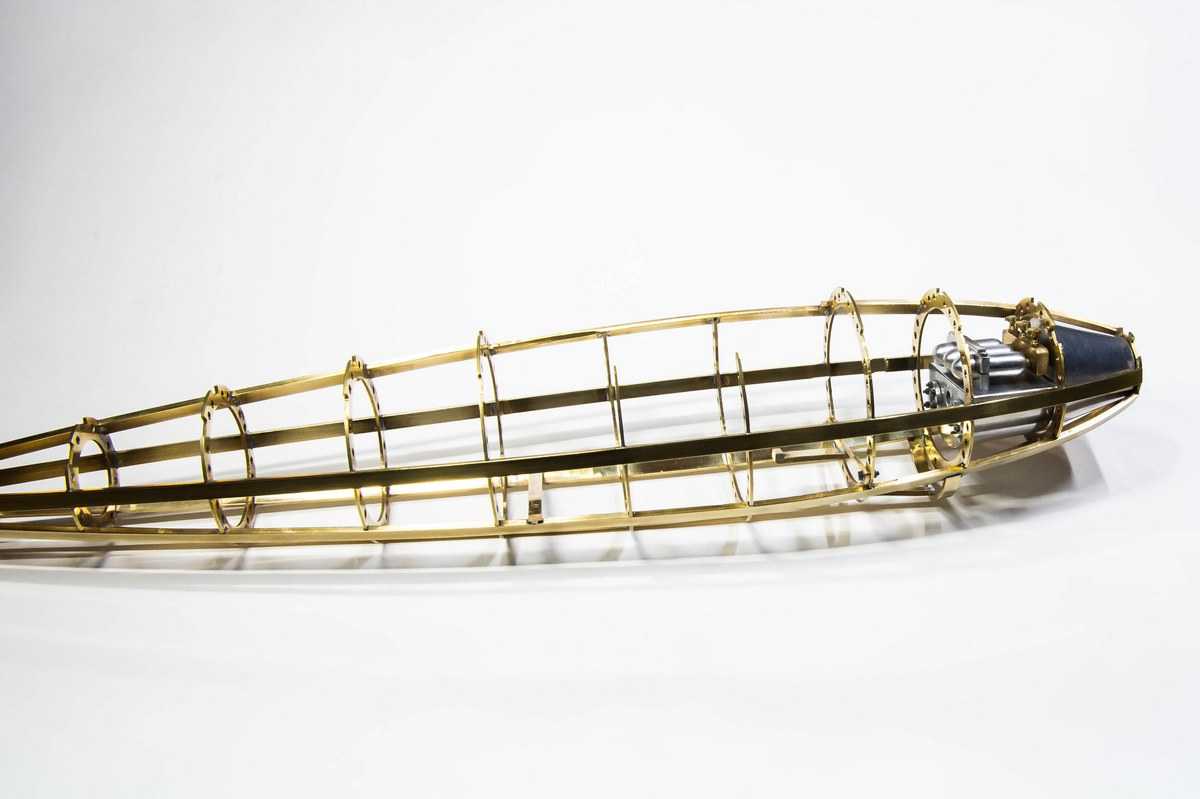

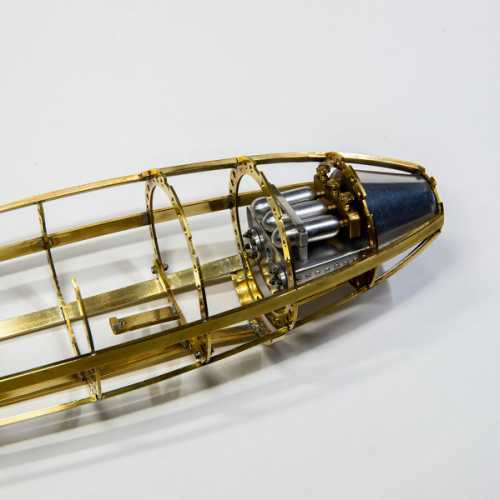

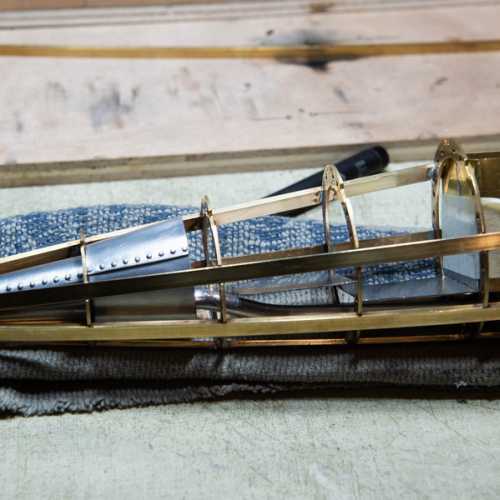

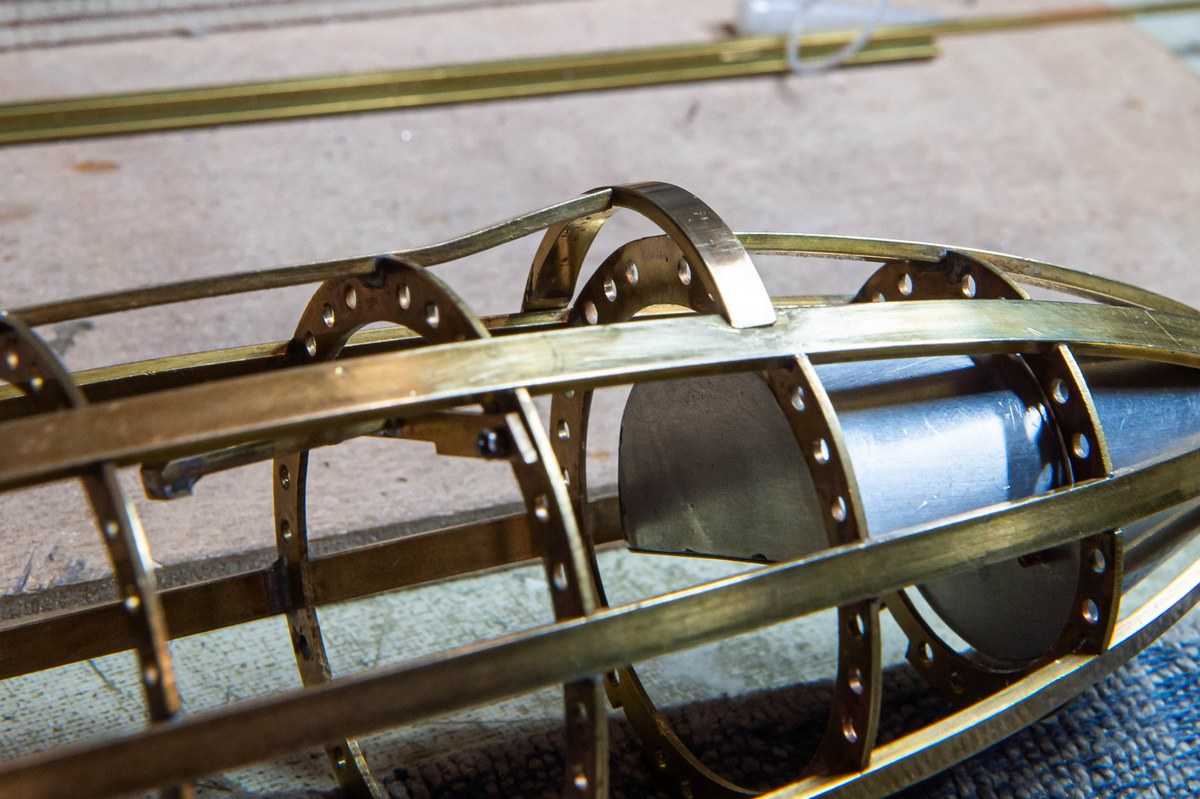

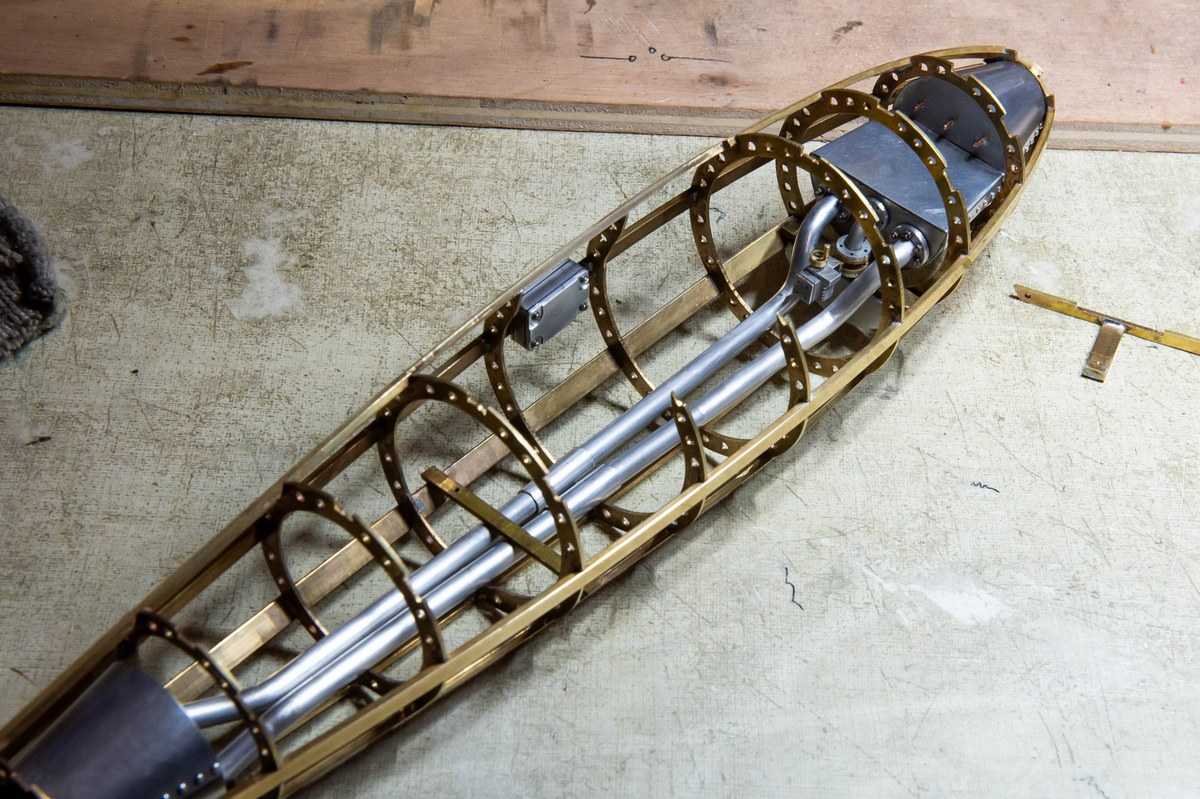

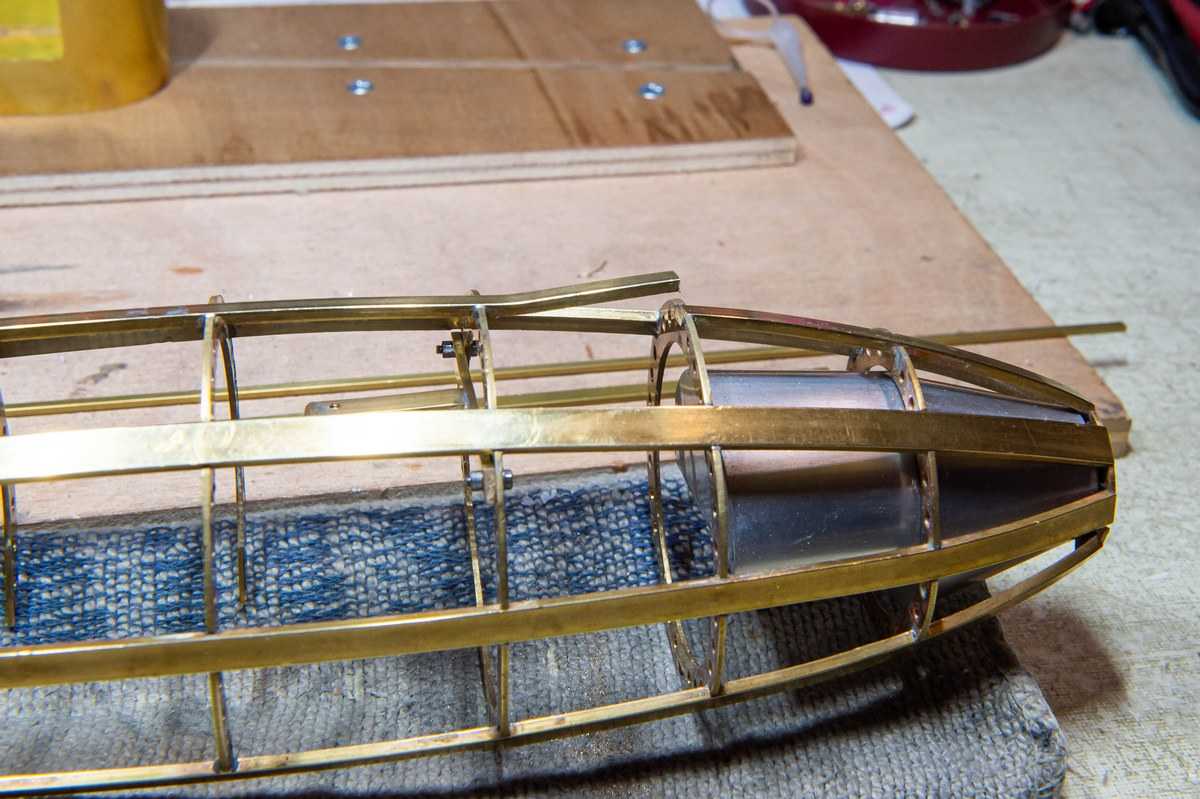

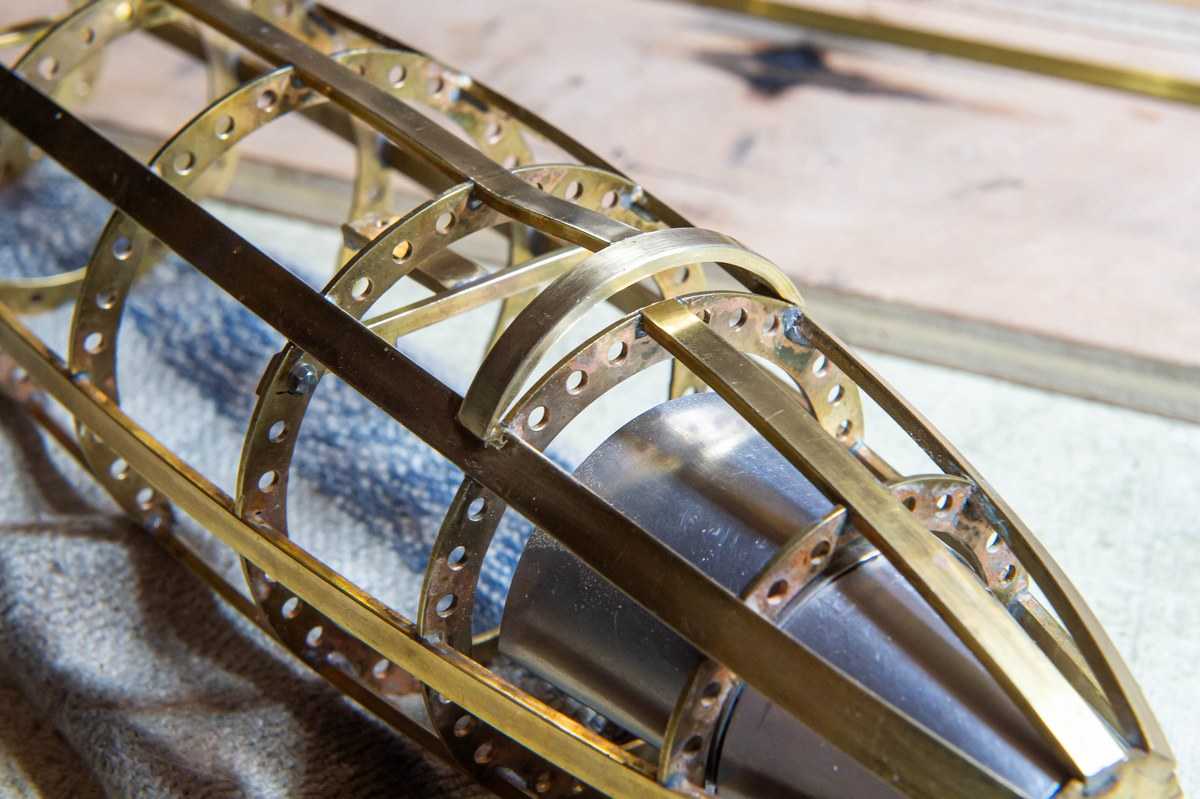

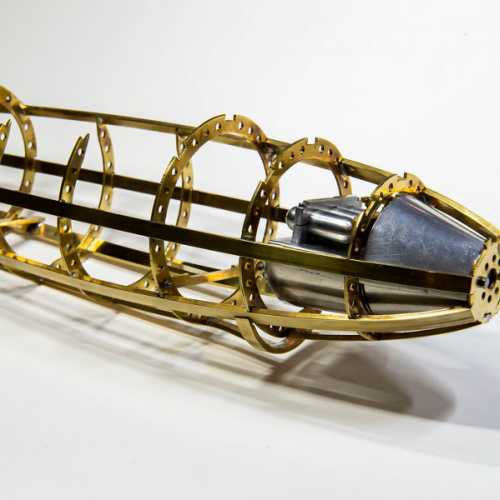

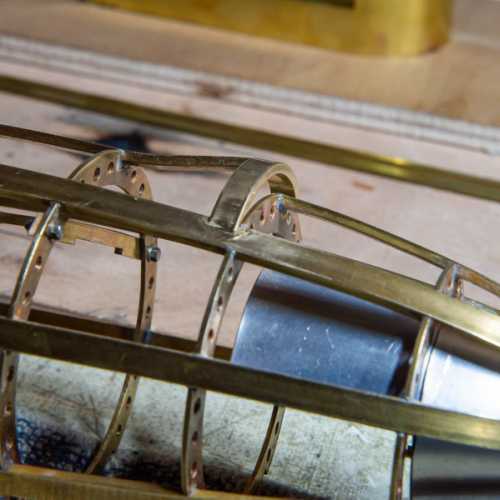

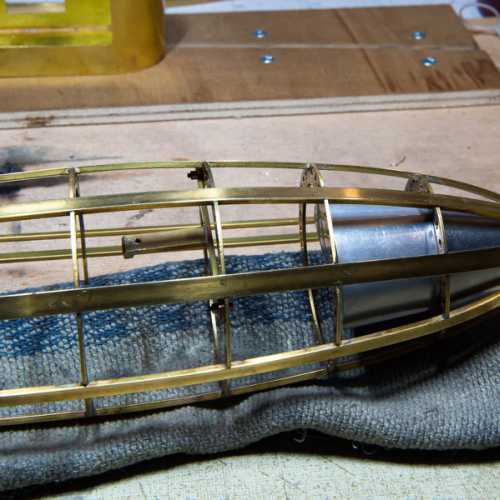

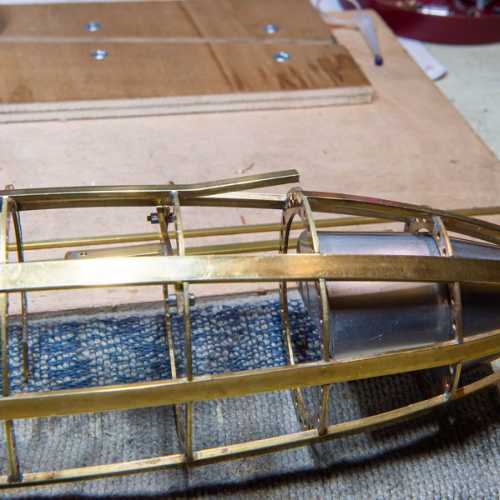

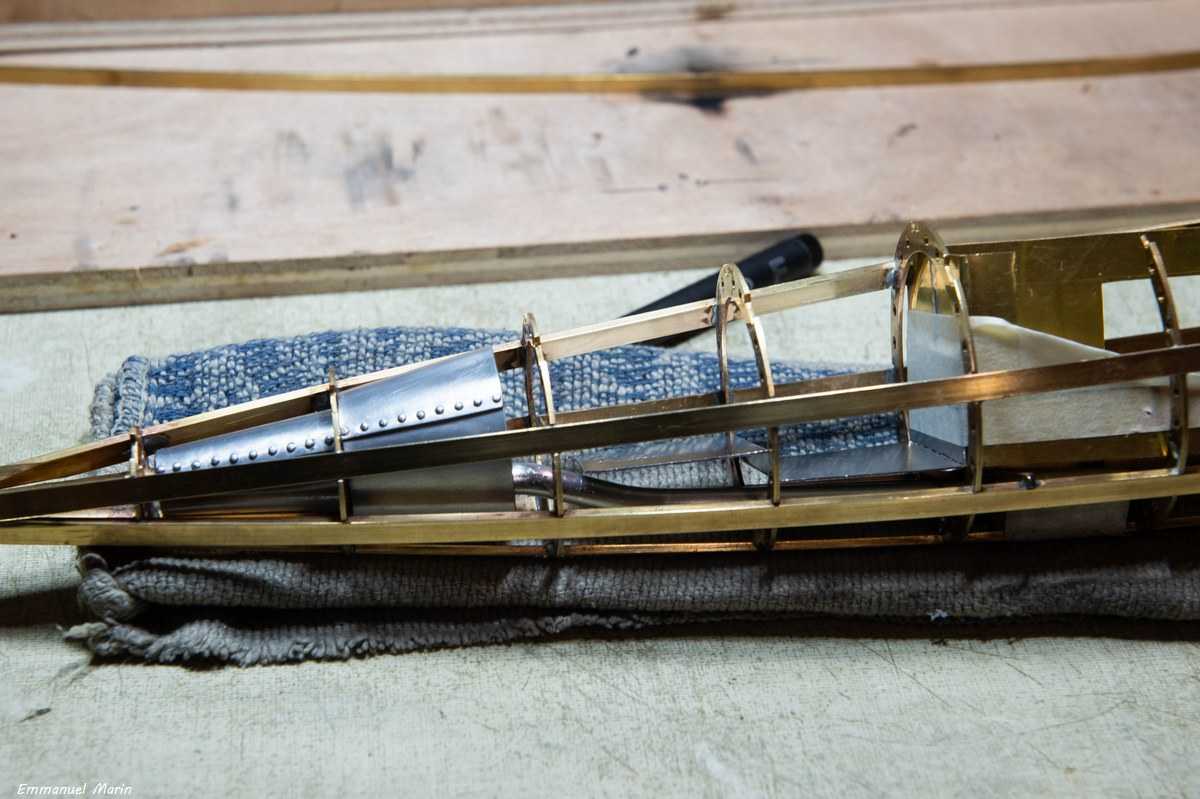

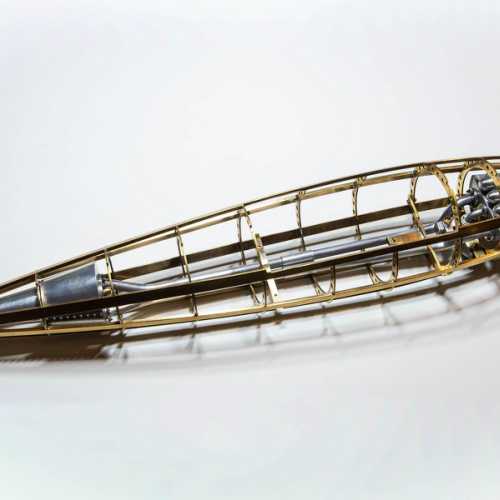

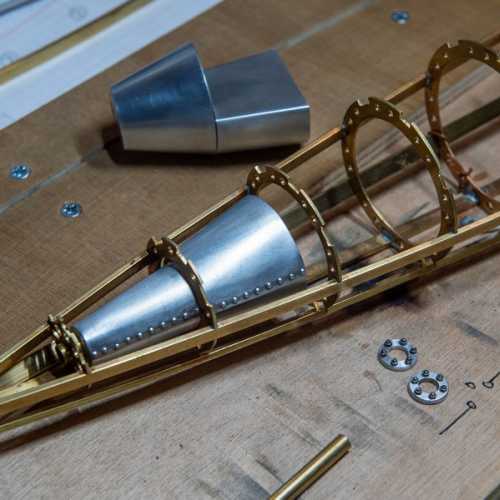

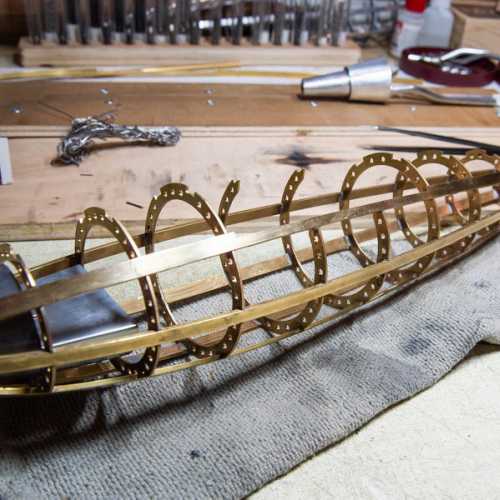

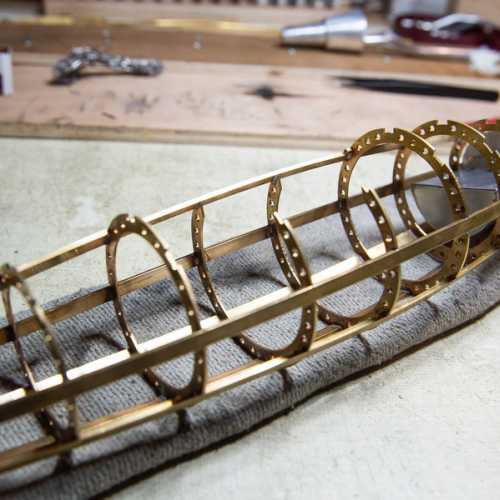

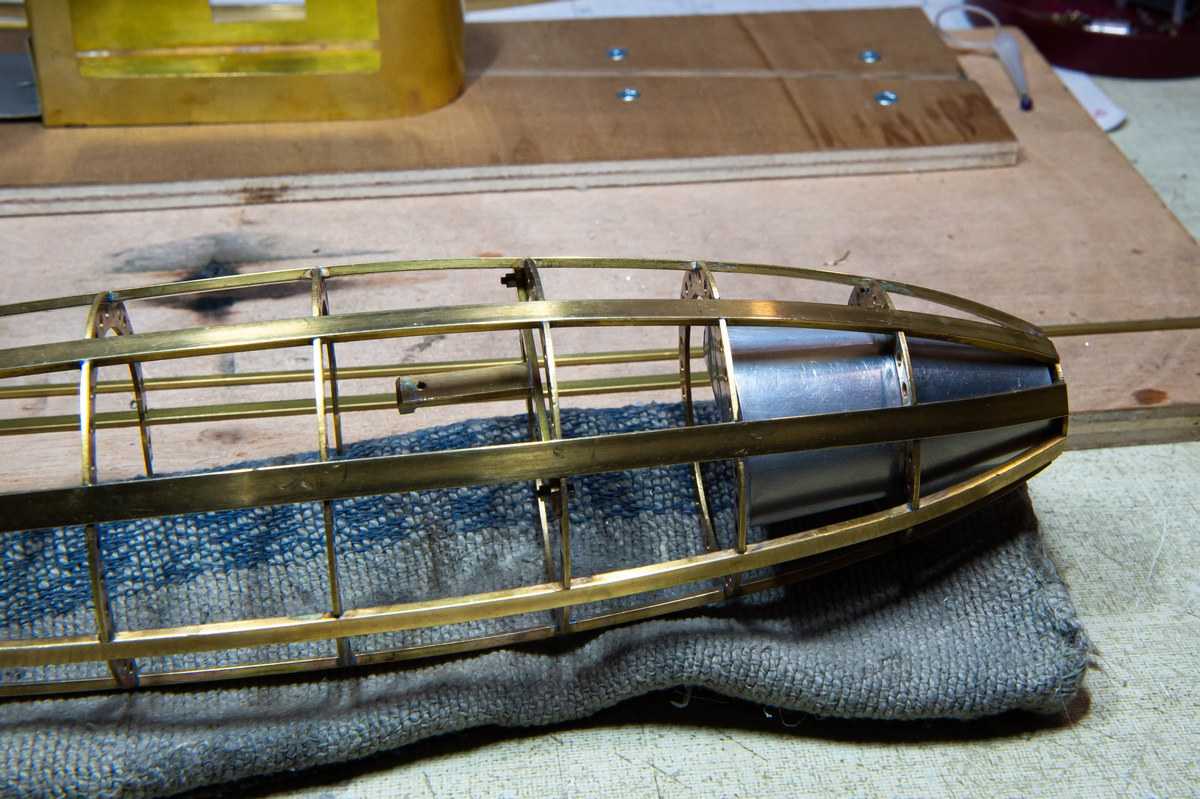

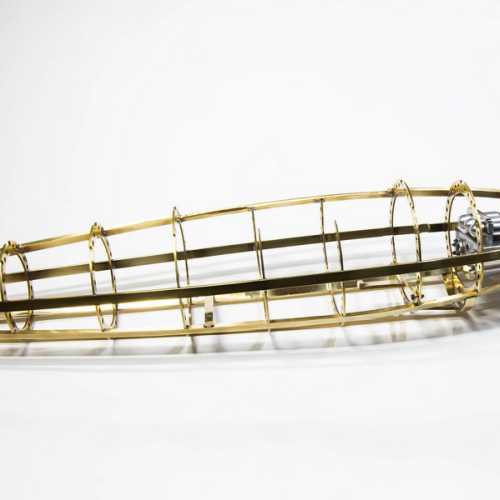

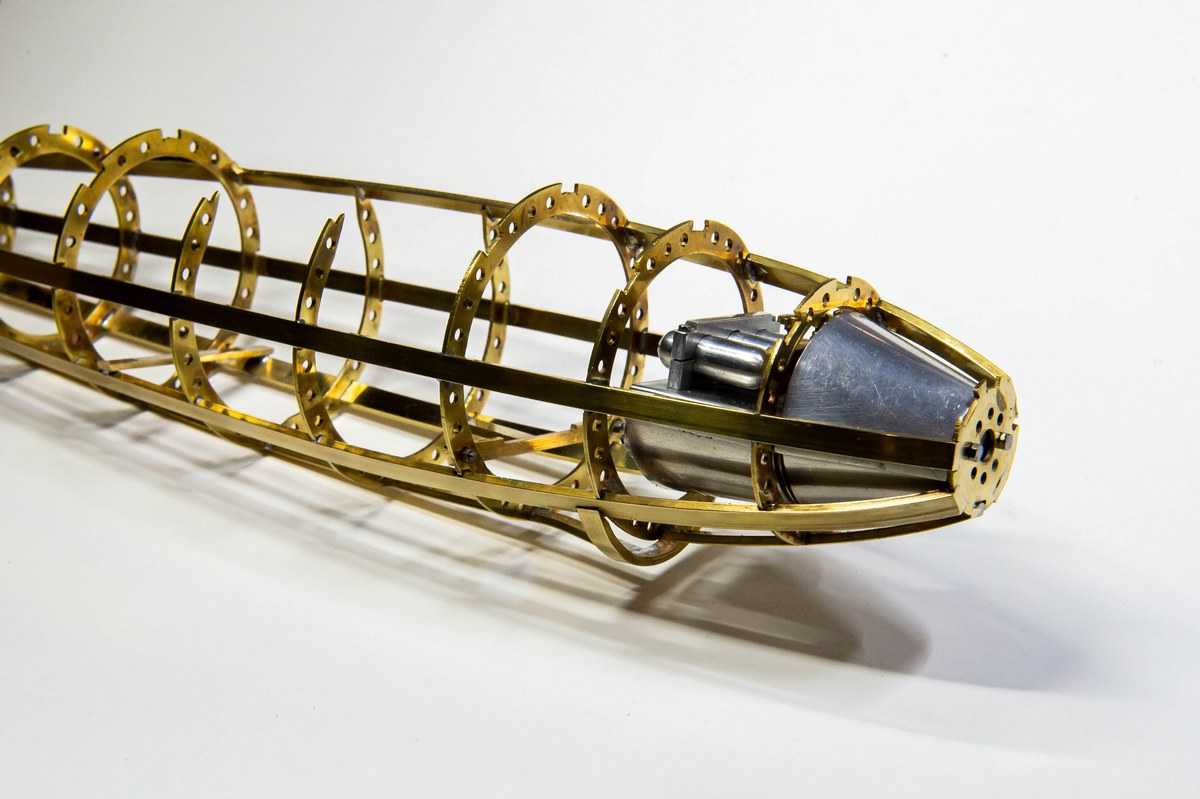

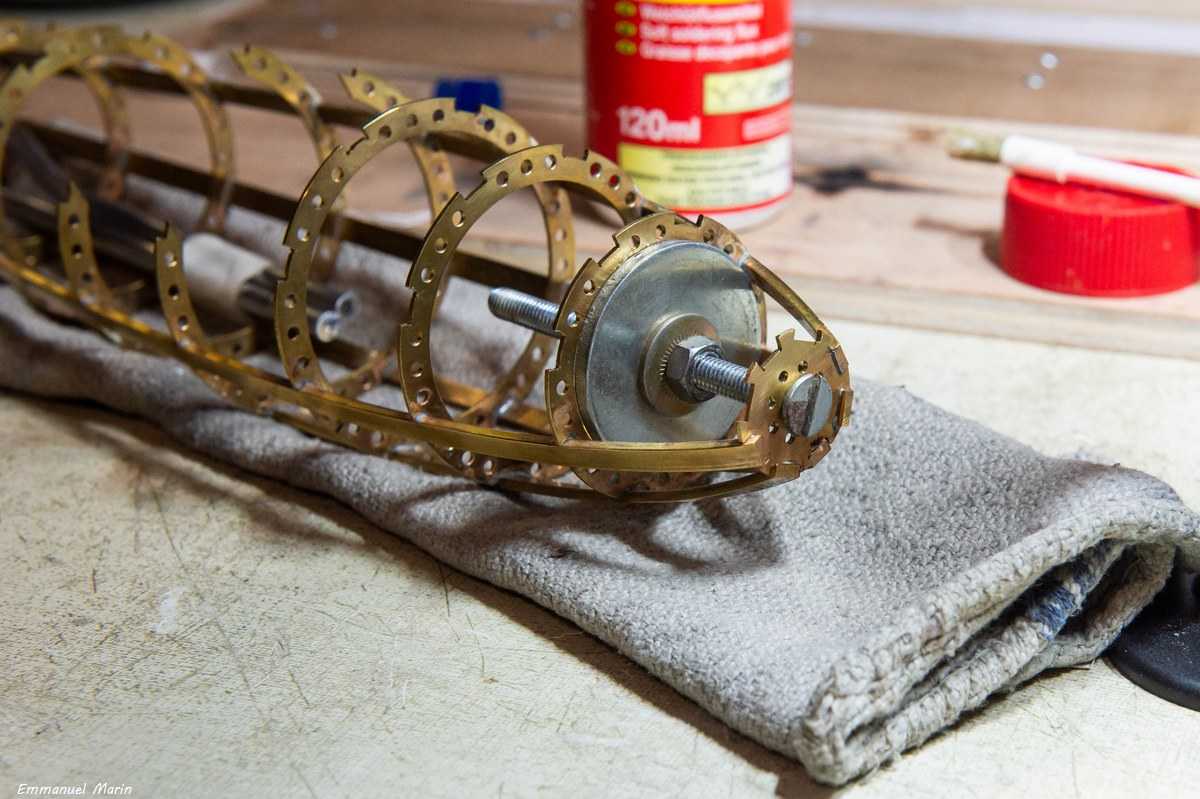

Stucture du sous-marin en laiton. Mise en place du tube d'étambot.

Mise à jour 06/12/2025

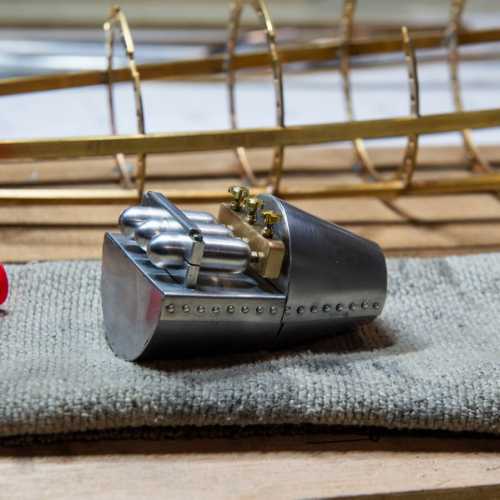

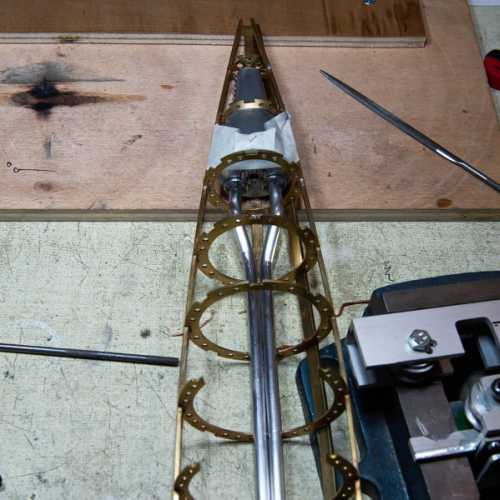

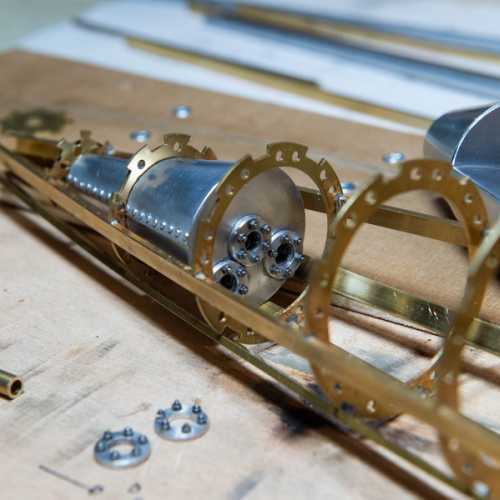

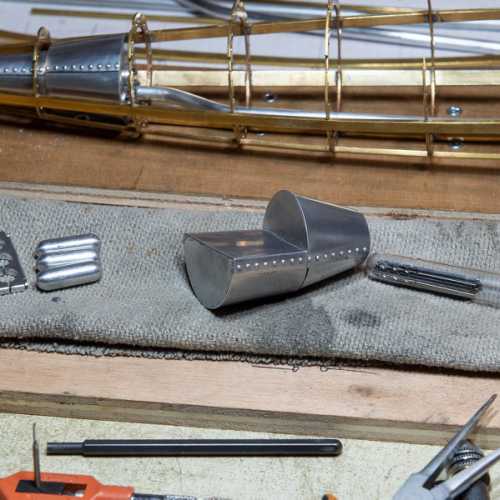

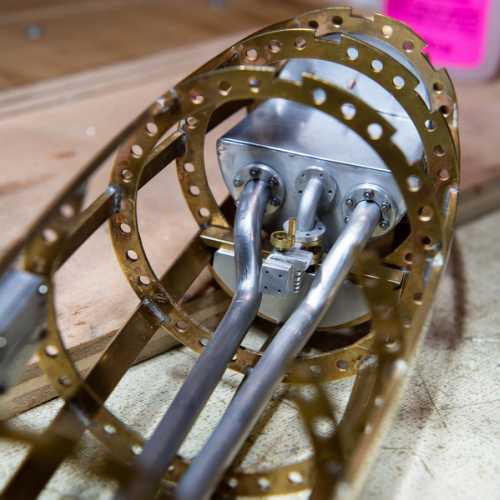

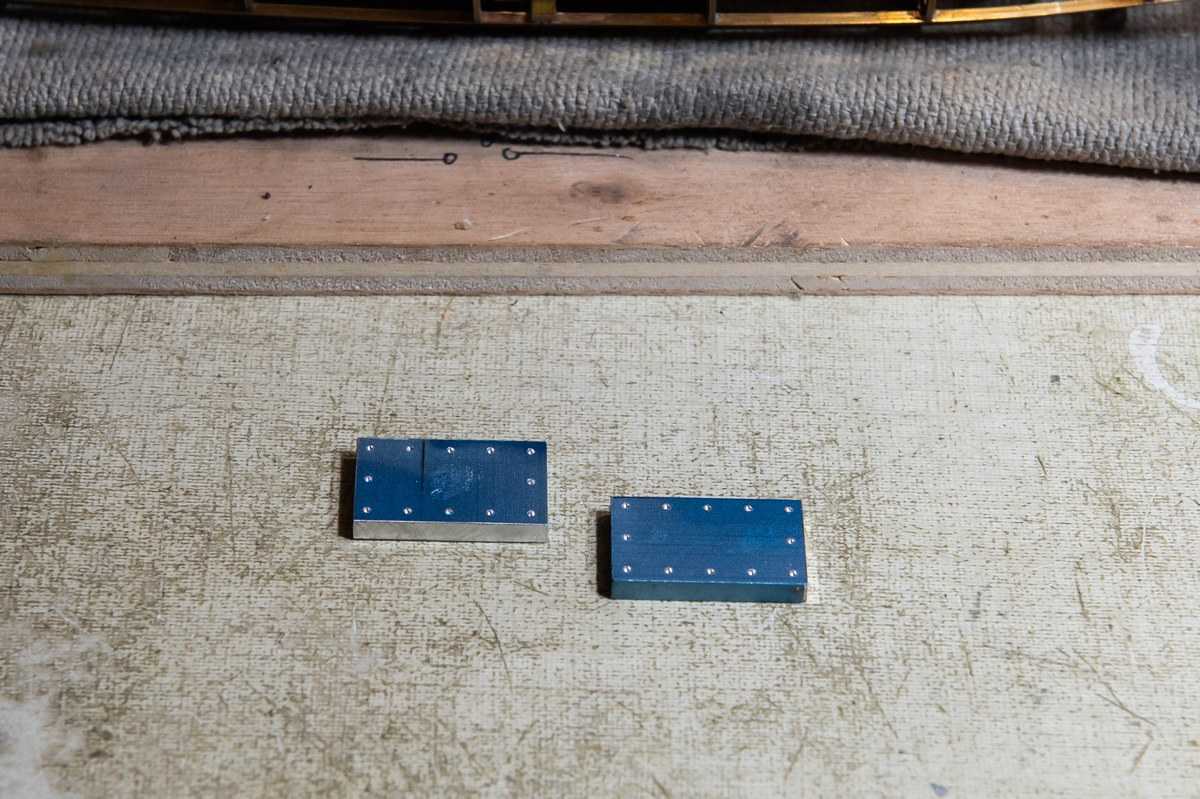

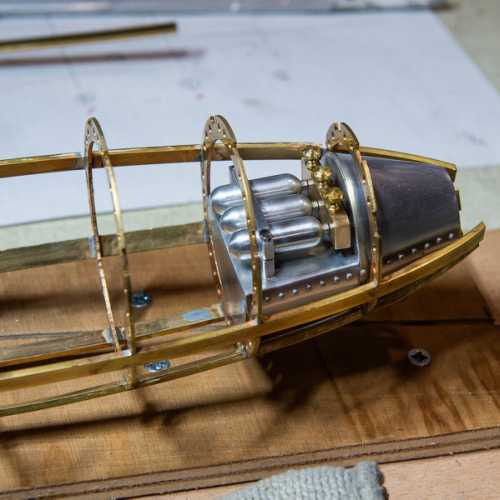

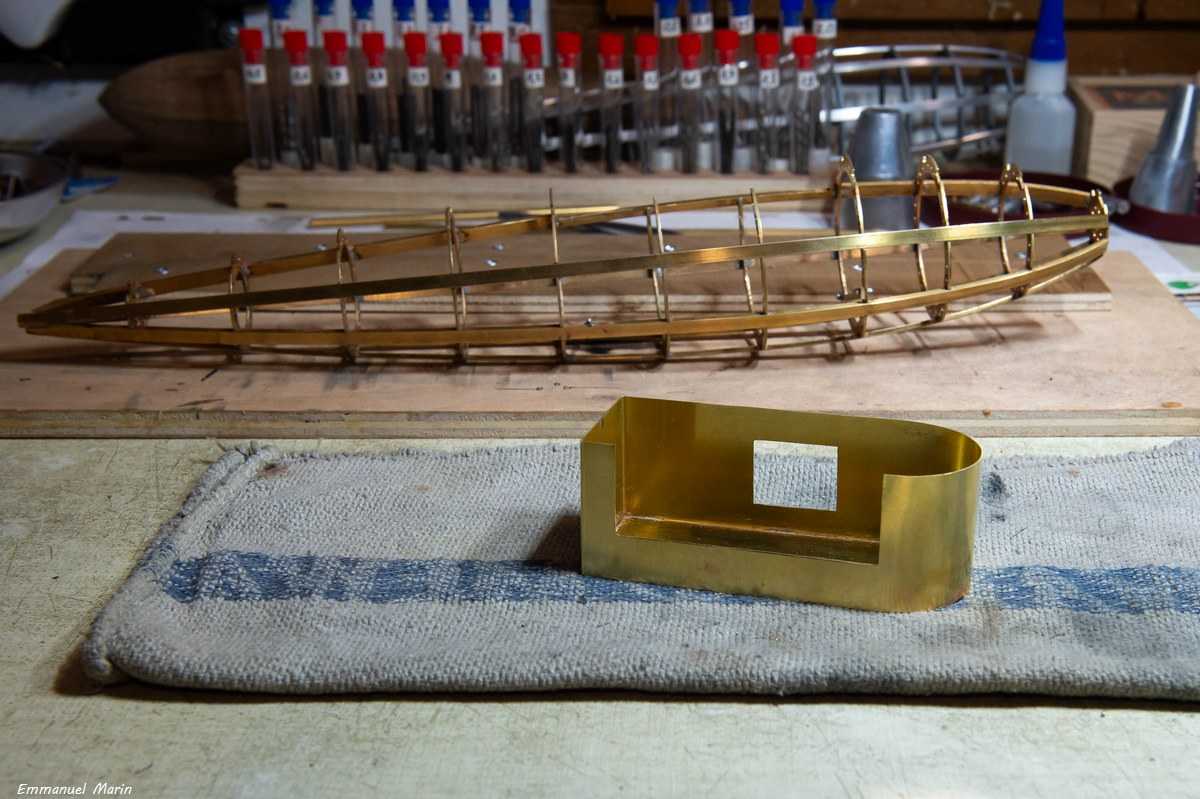

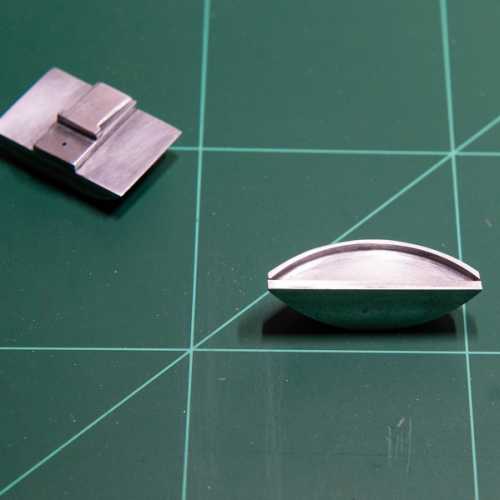

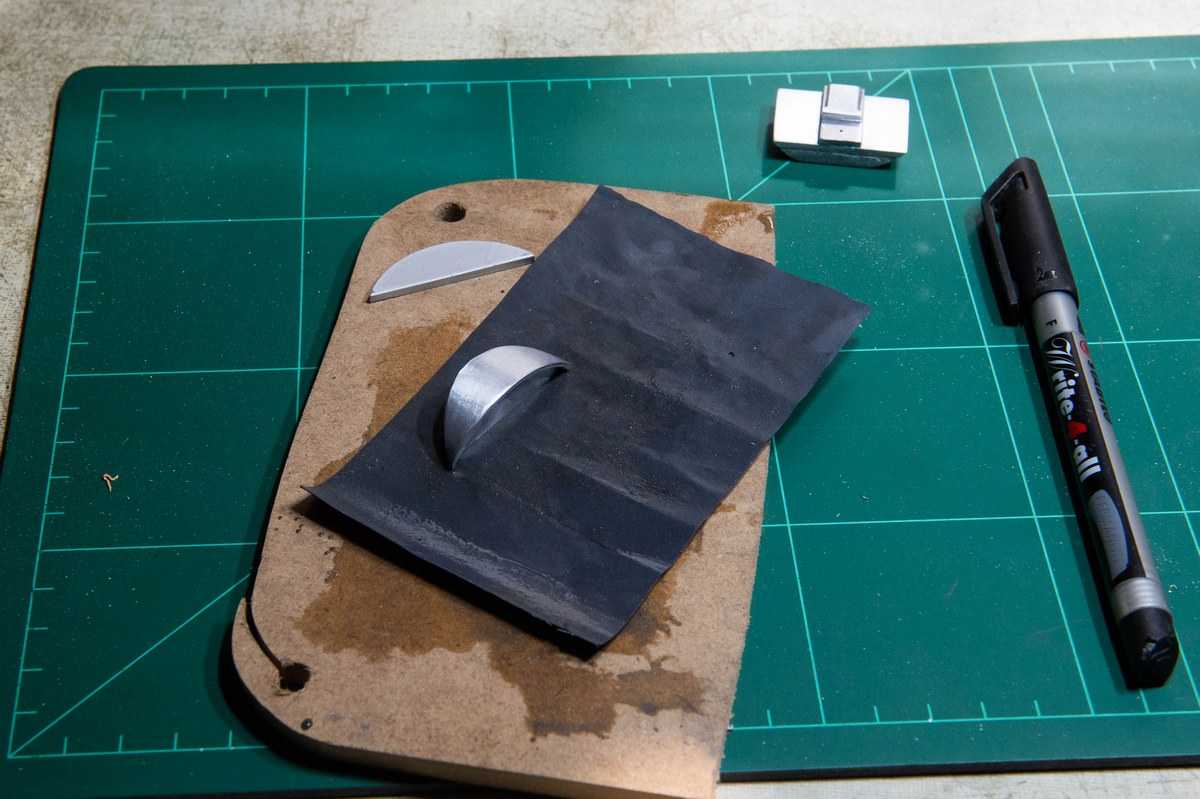

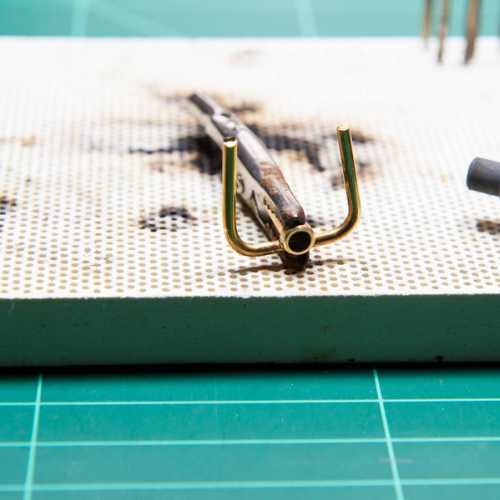

Fabrication des ballasts avant arrière ainsi que les brides du tube d'étambot et des canalisations d'eau.

Mise à jour 12/12/25

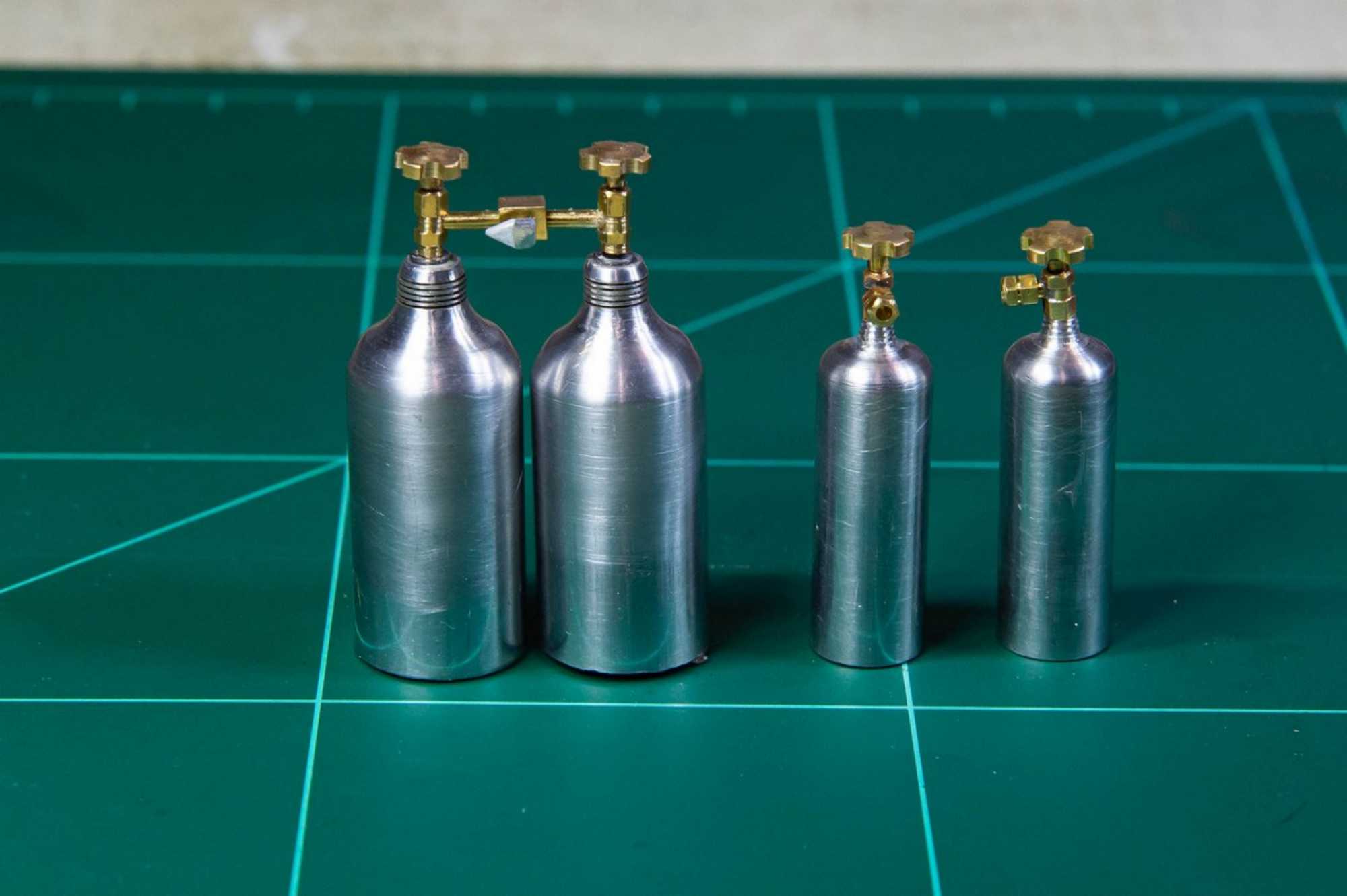

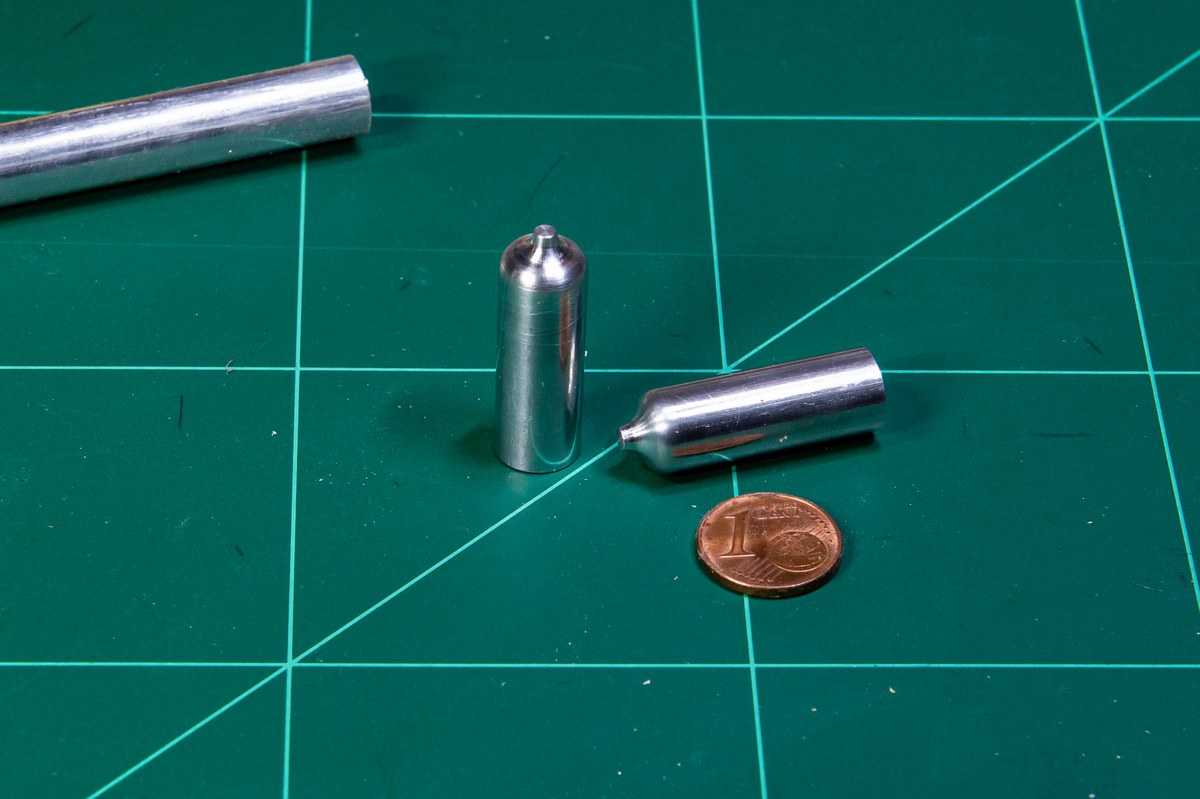

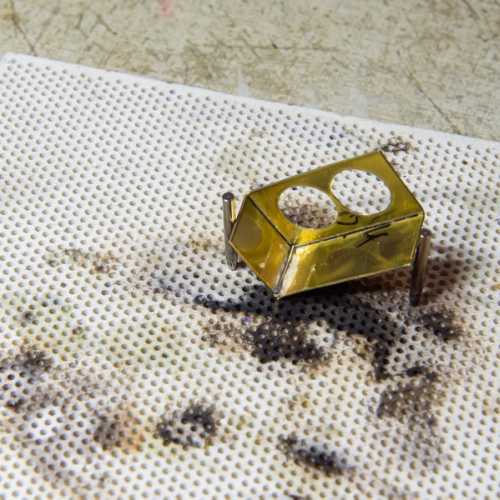

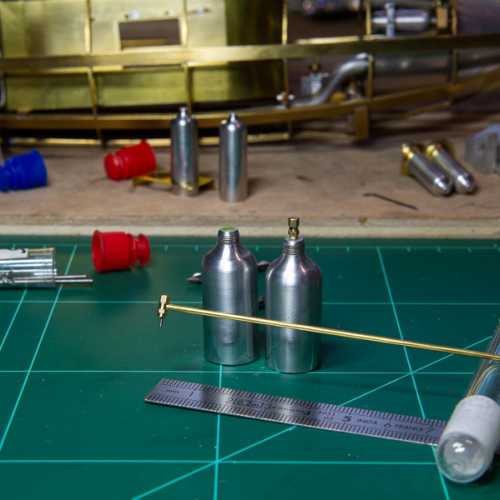

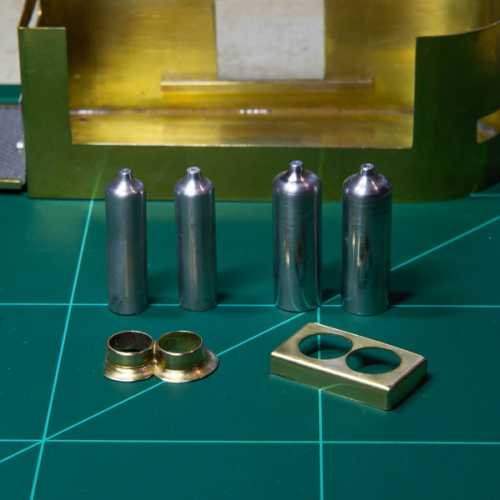

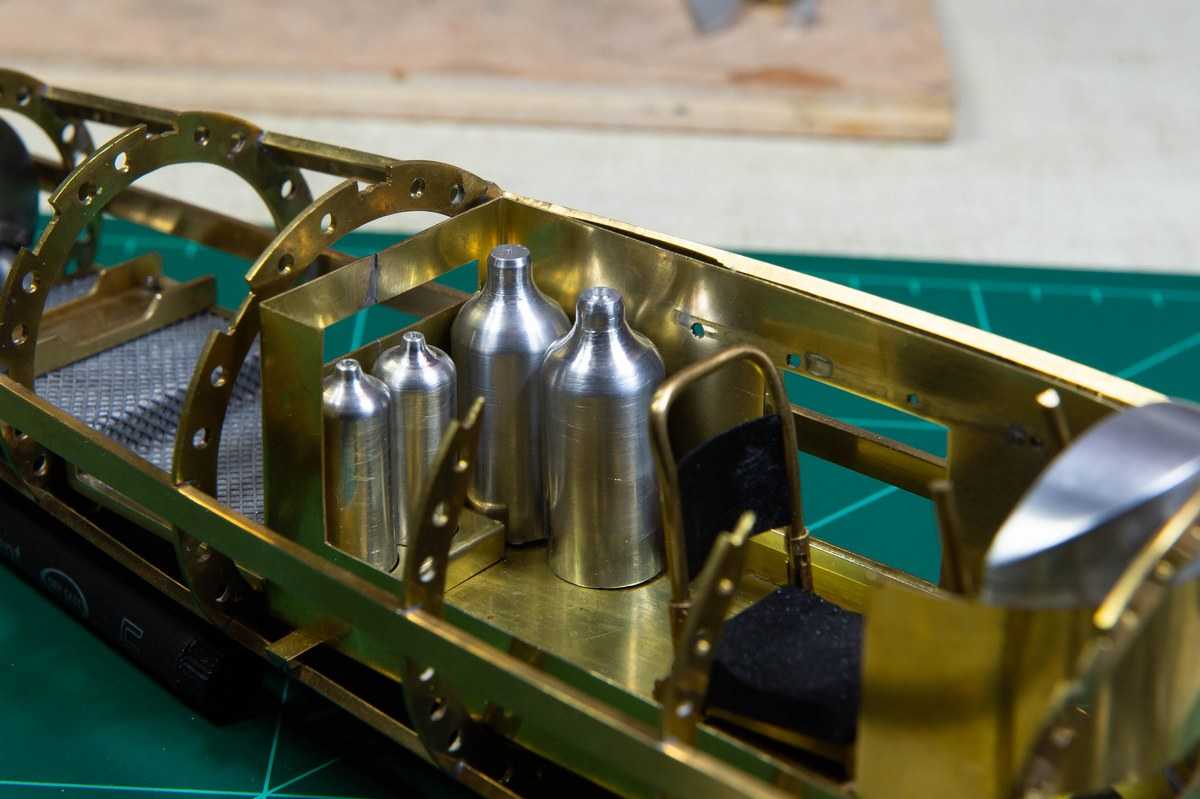

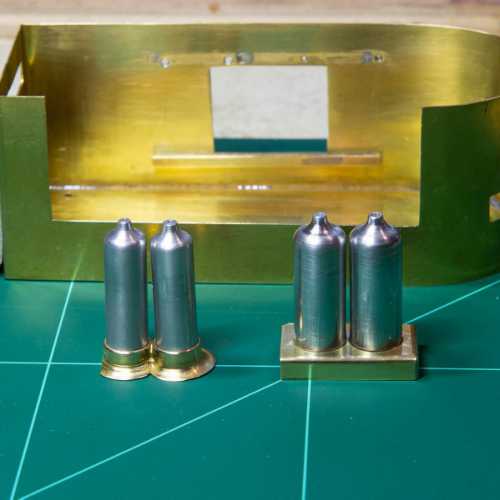

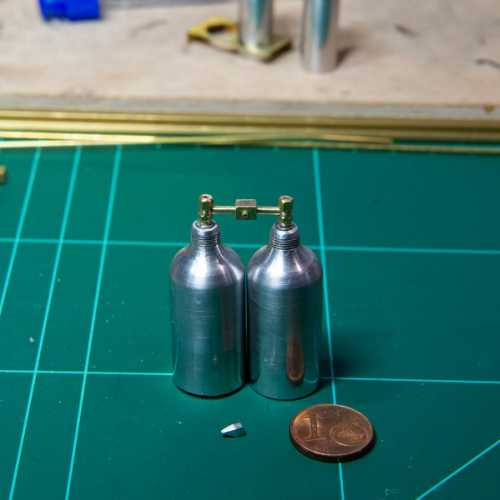

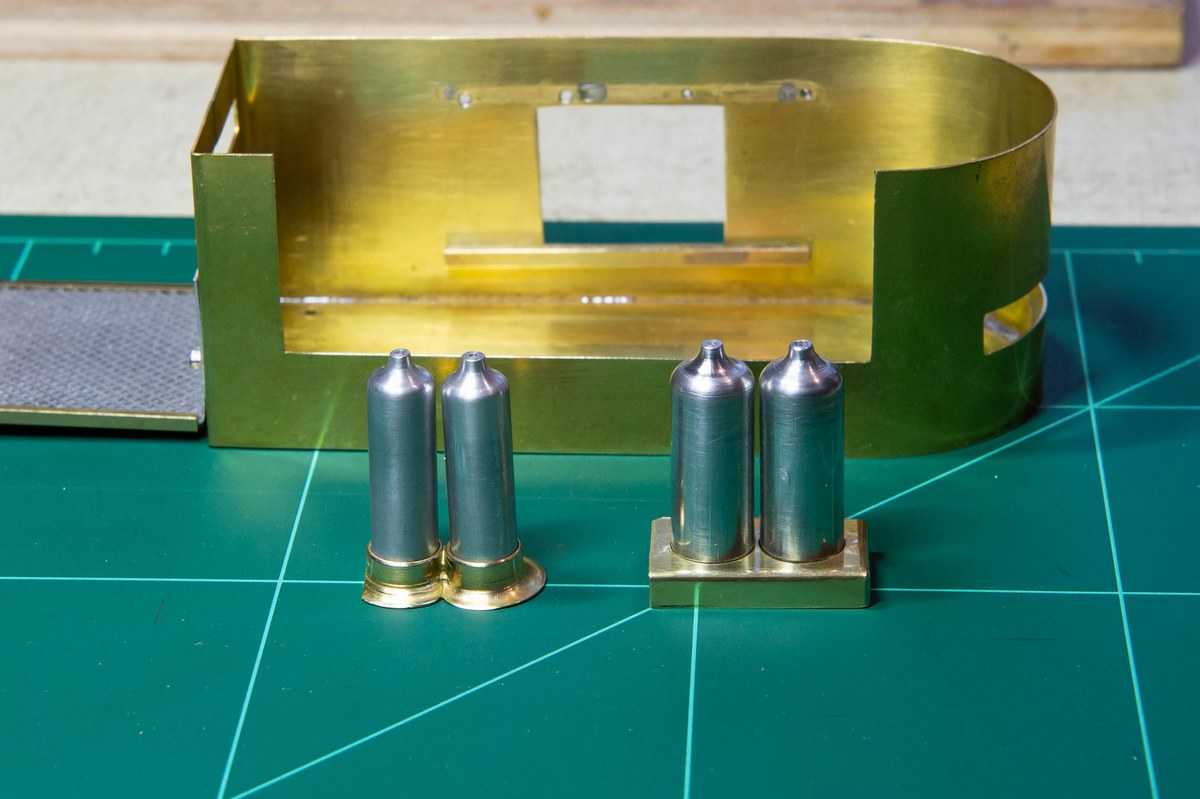

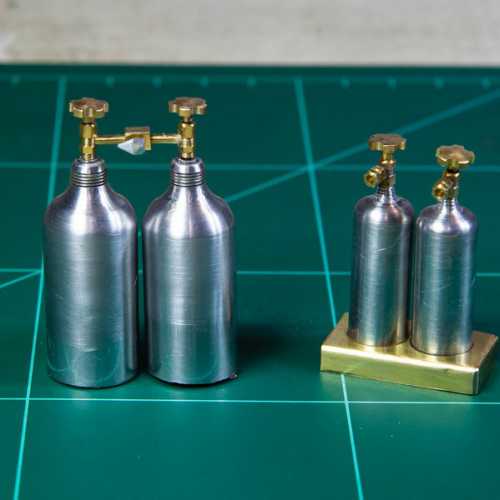

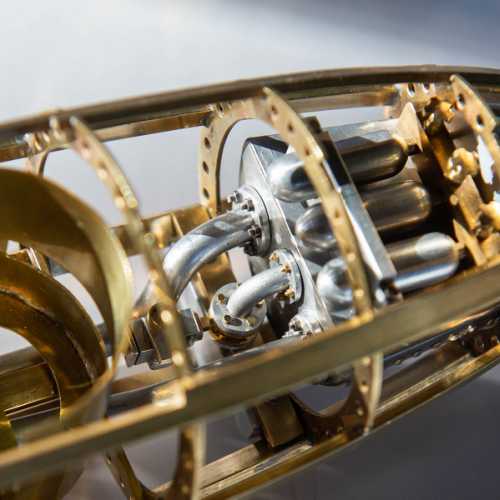

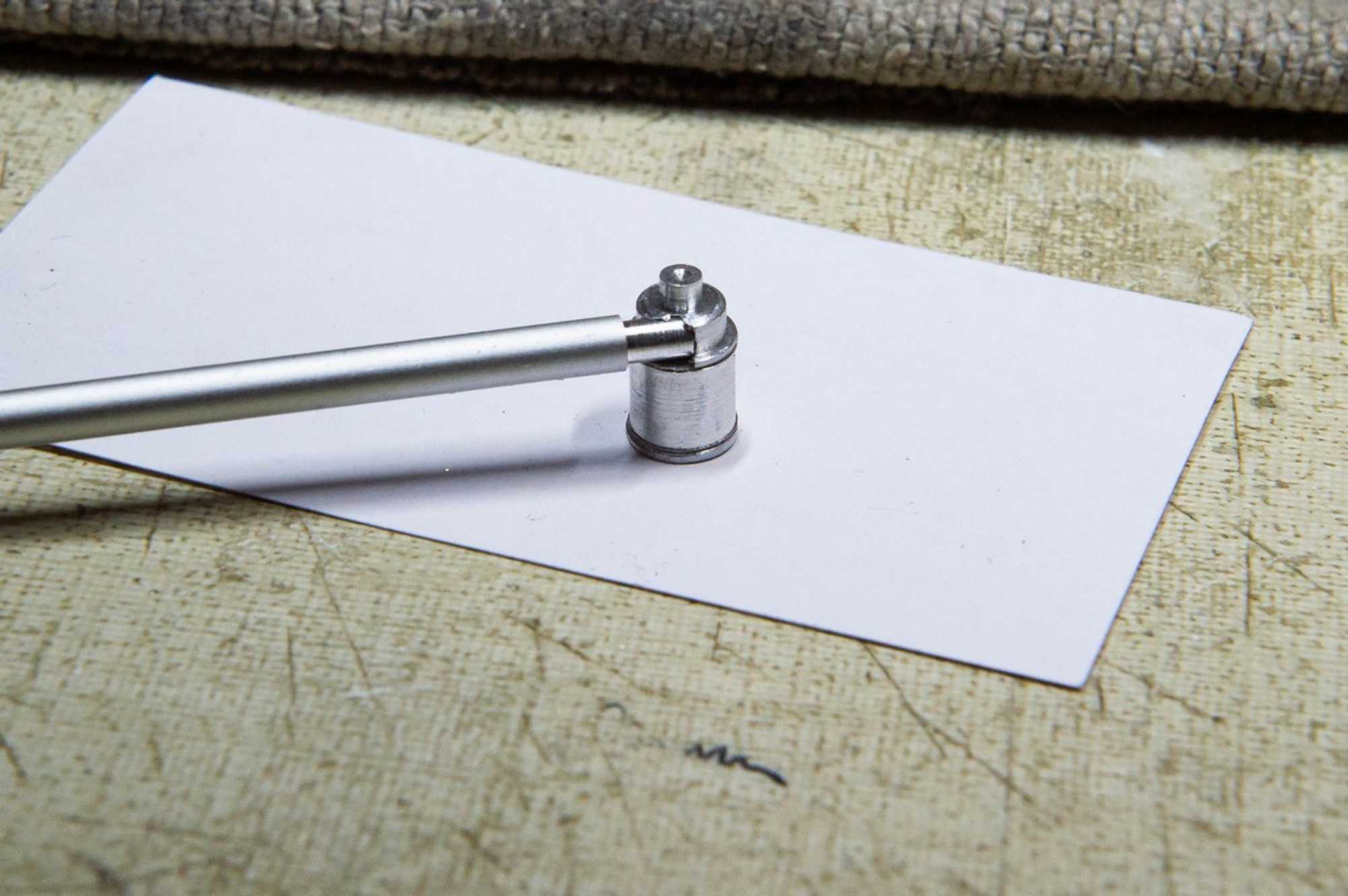

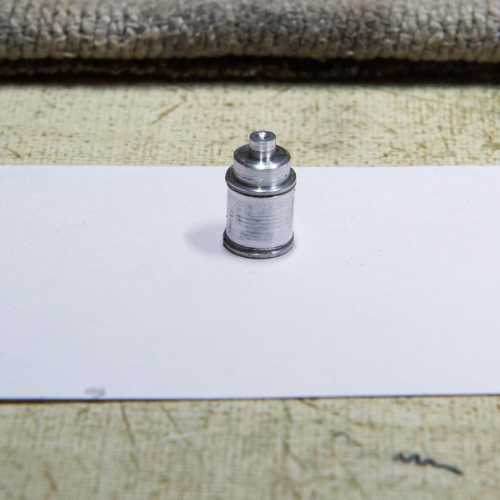

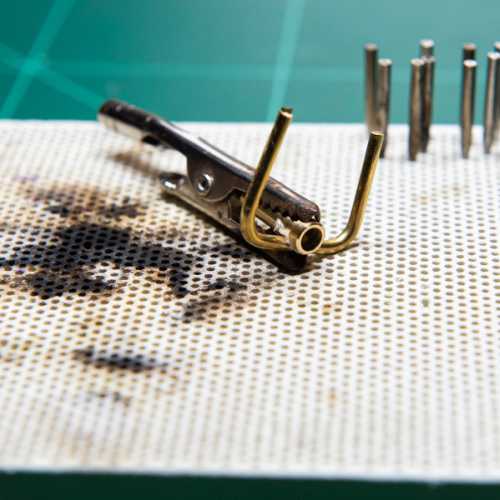

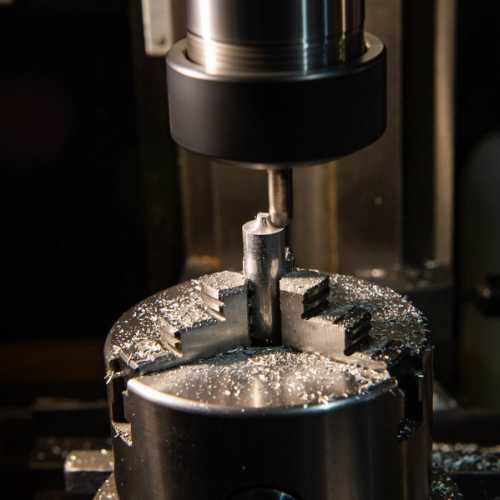

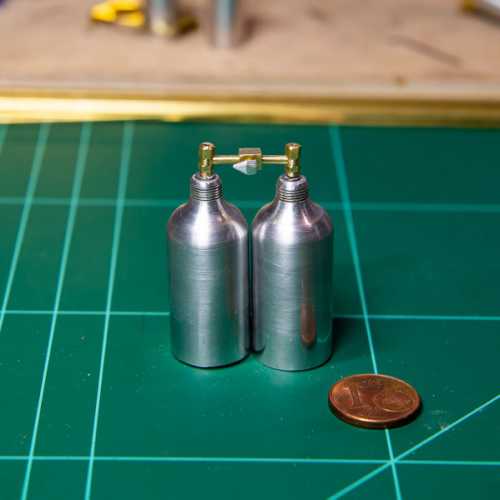

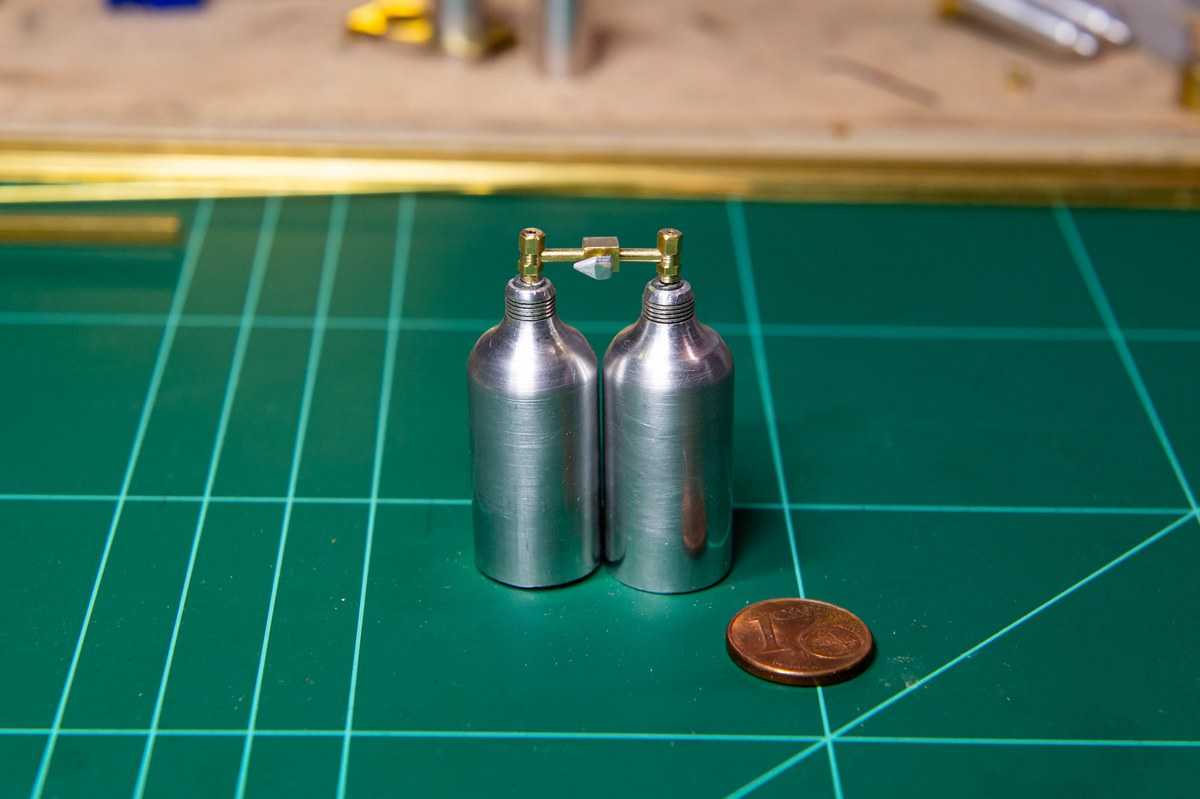

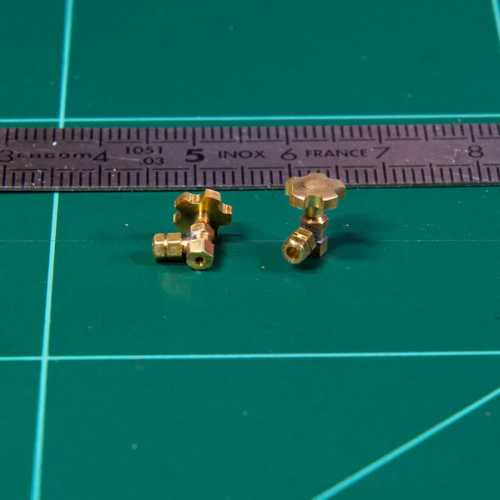

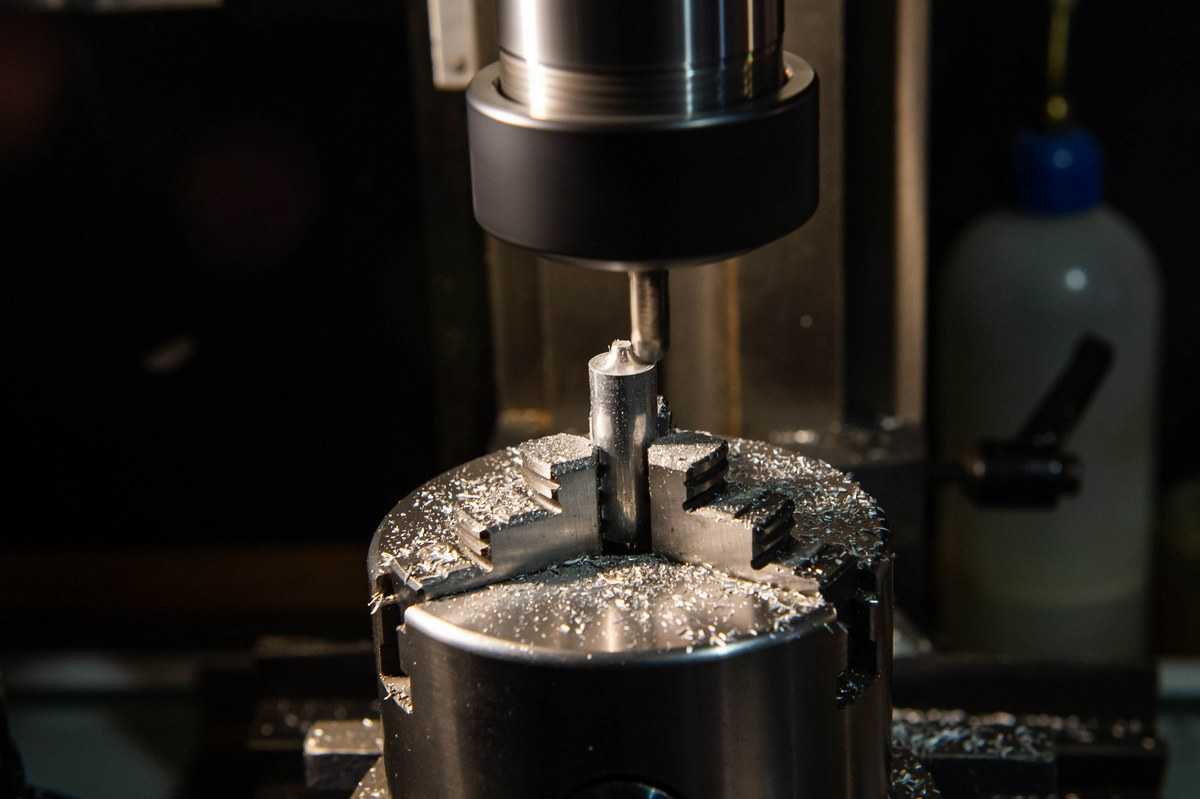

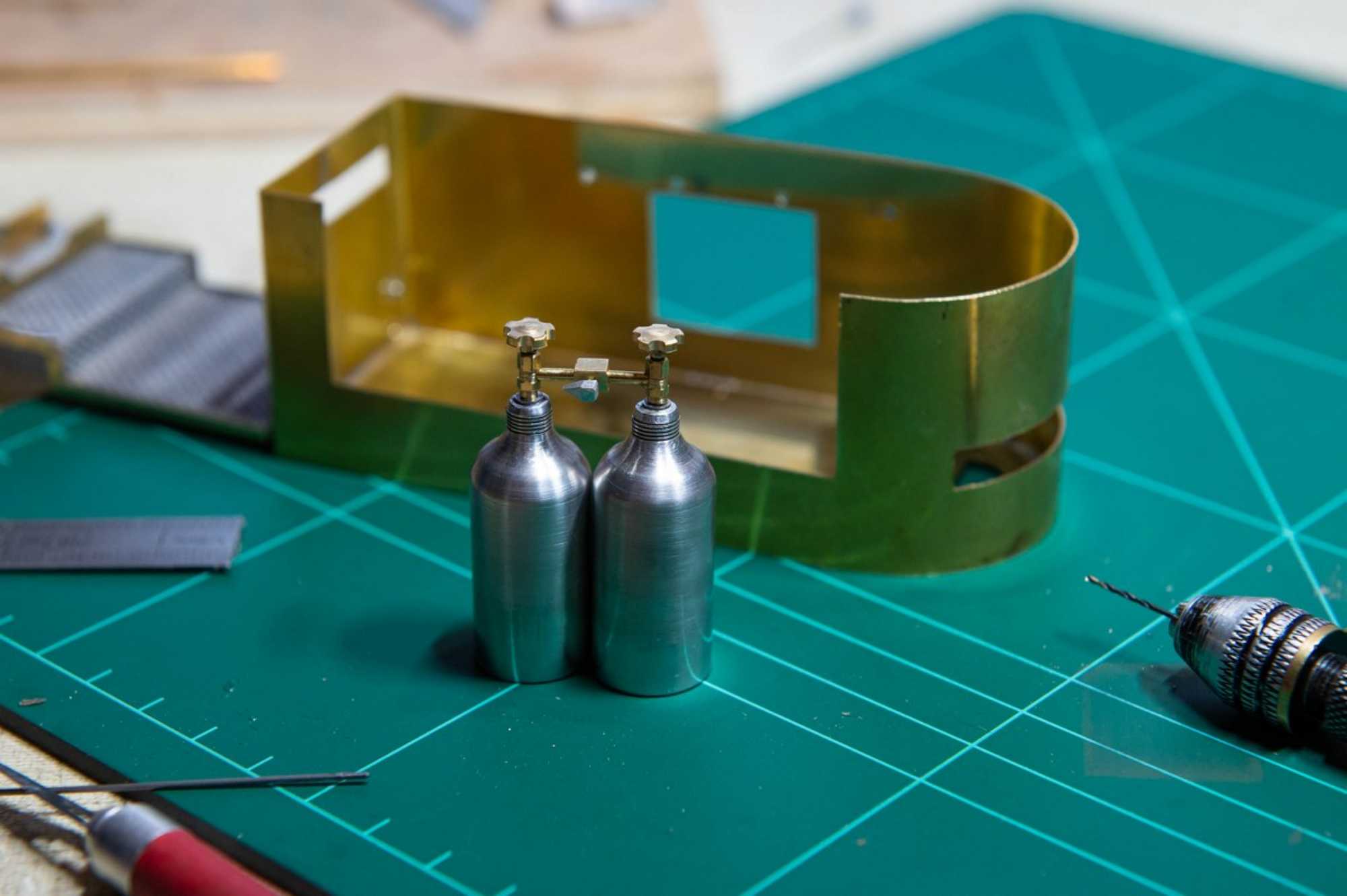

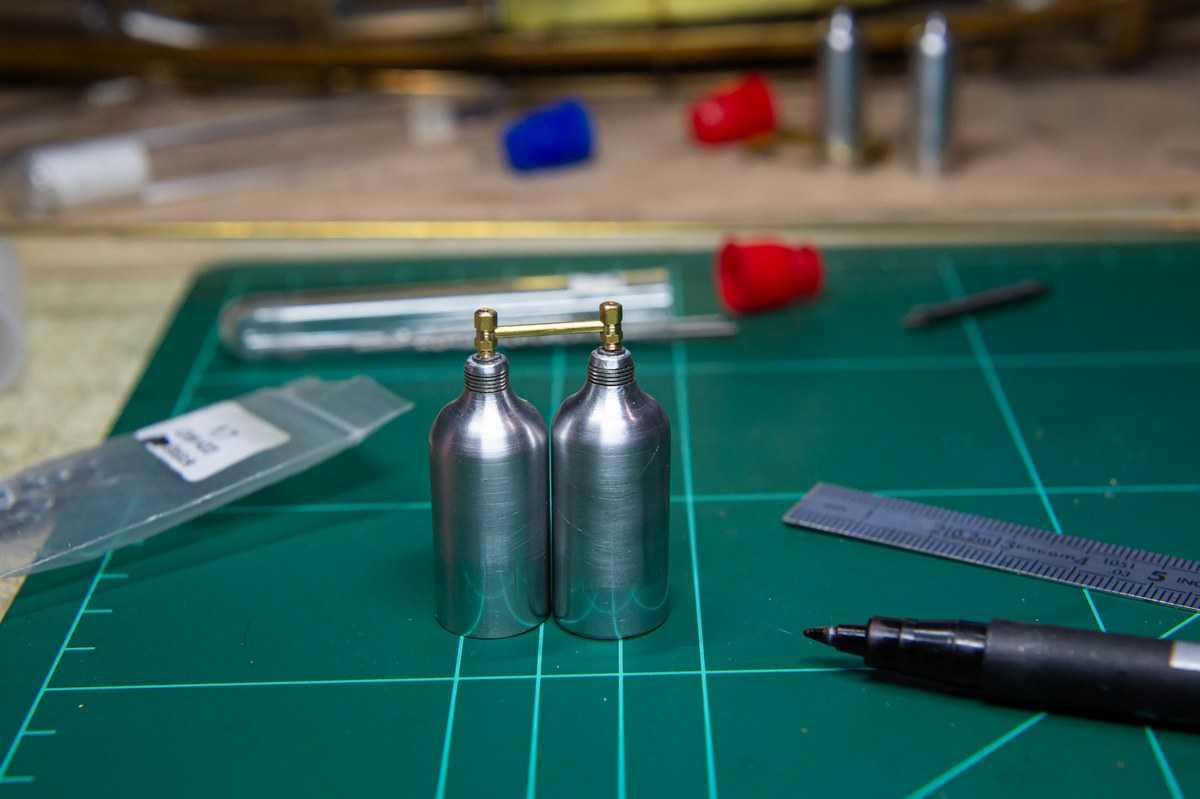

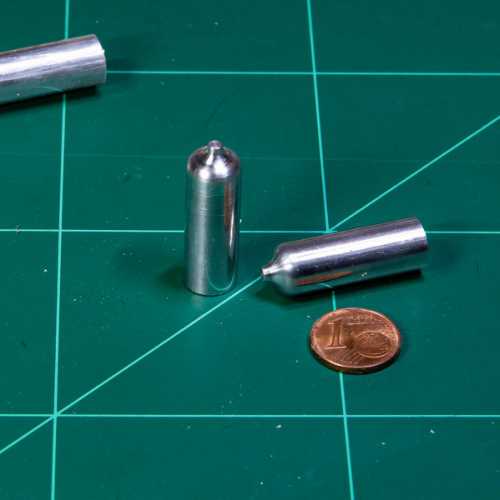

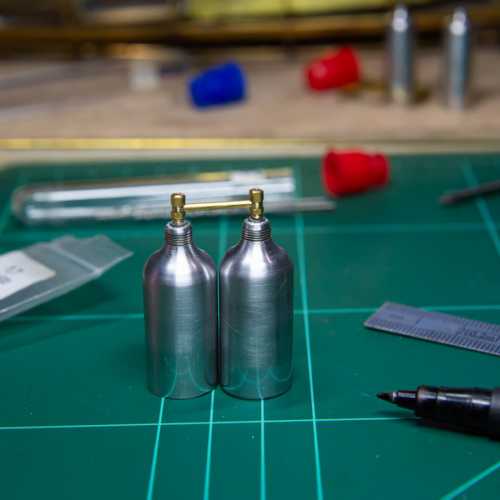

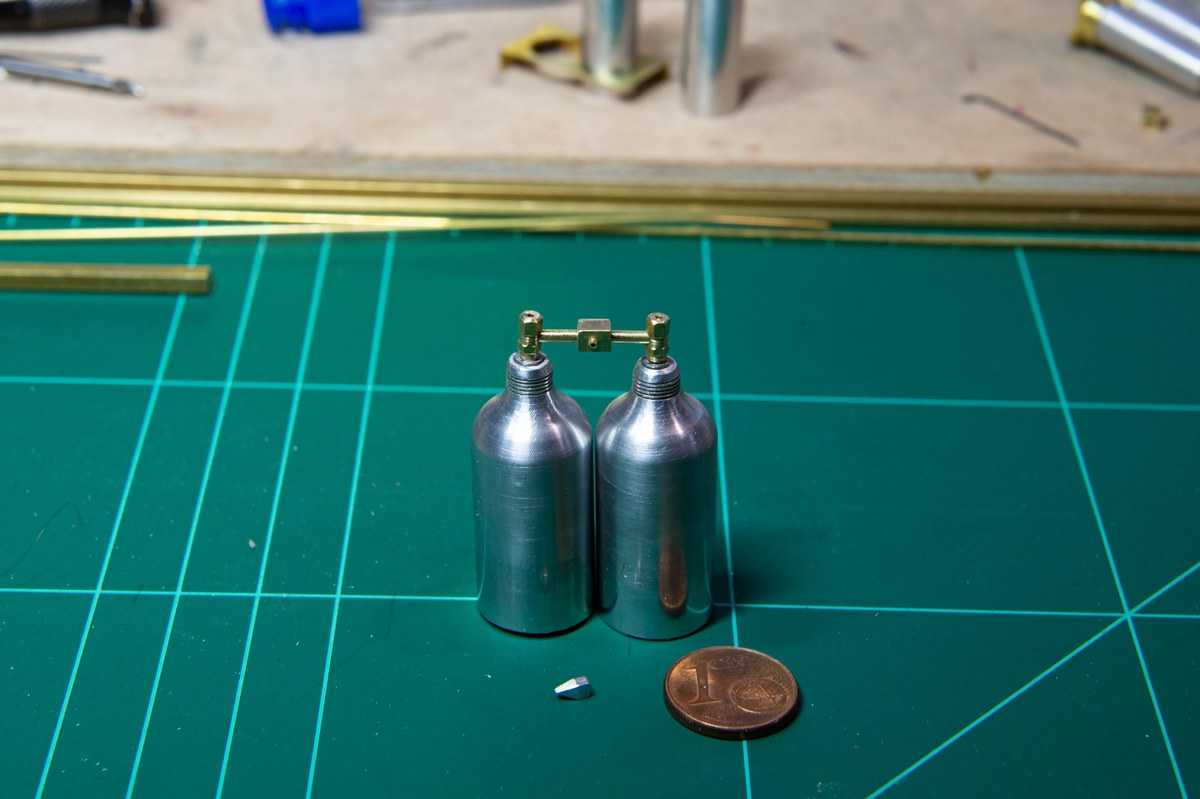

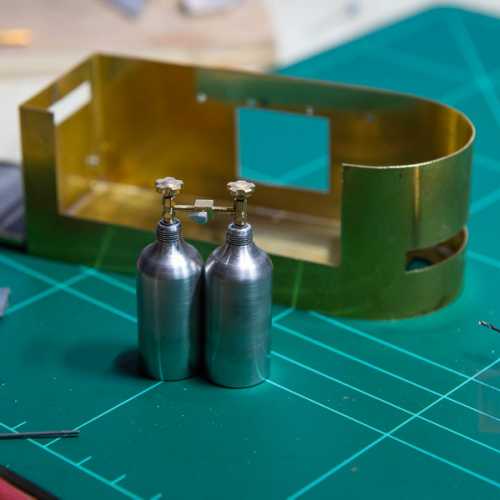

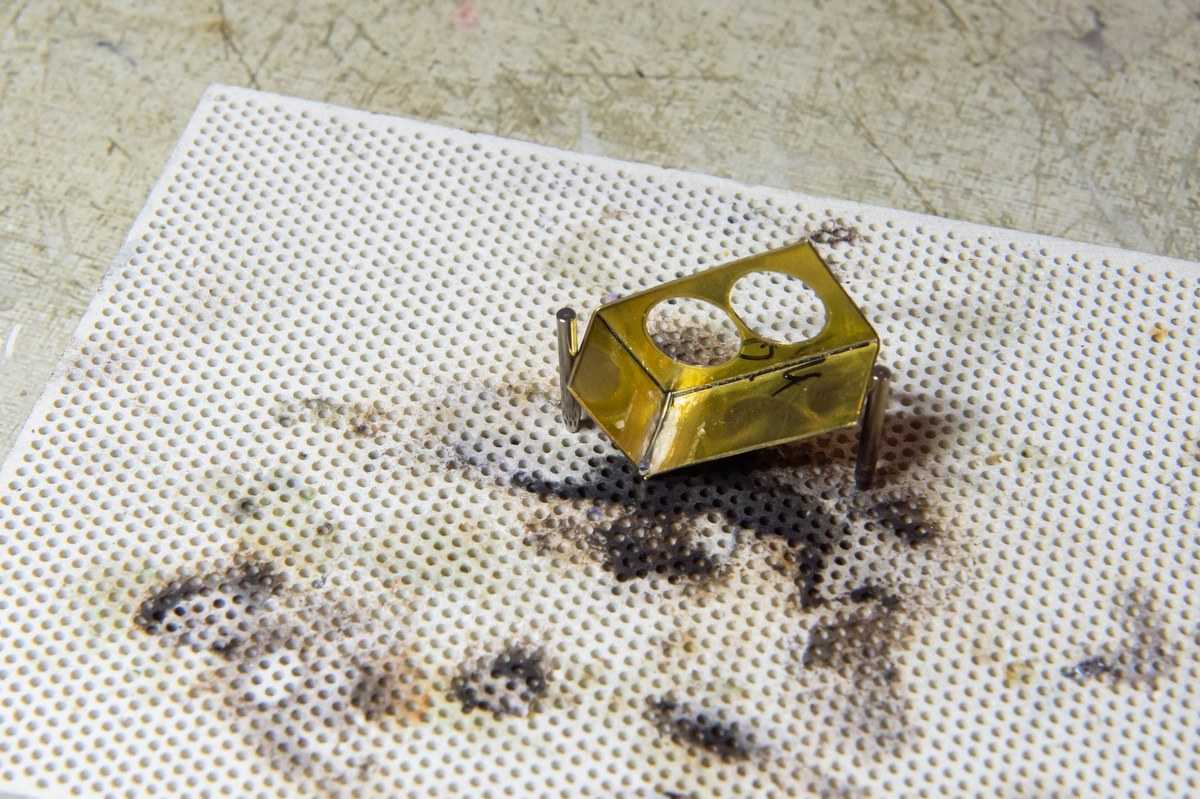

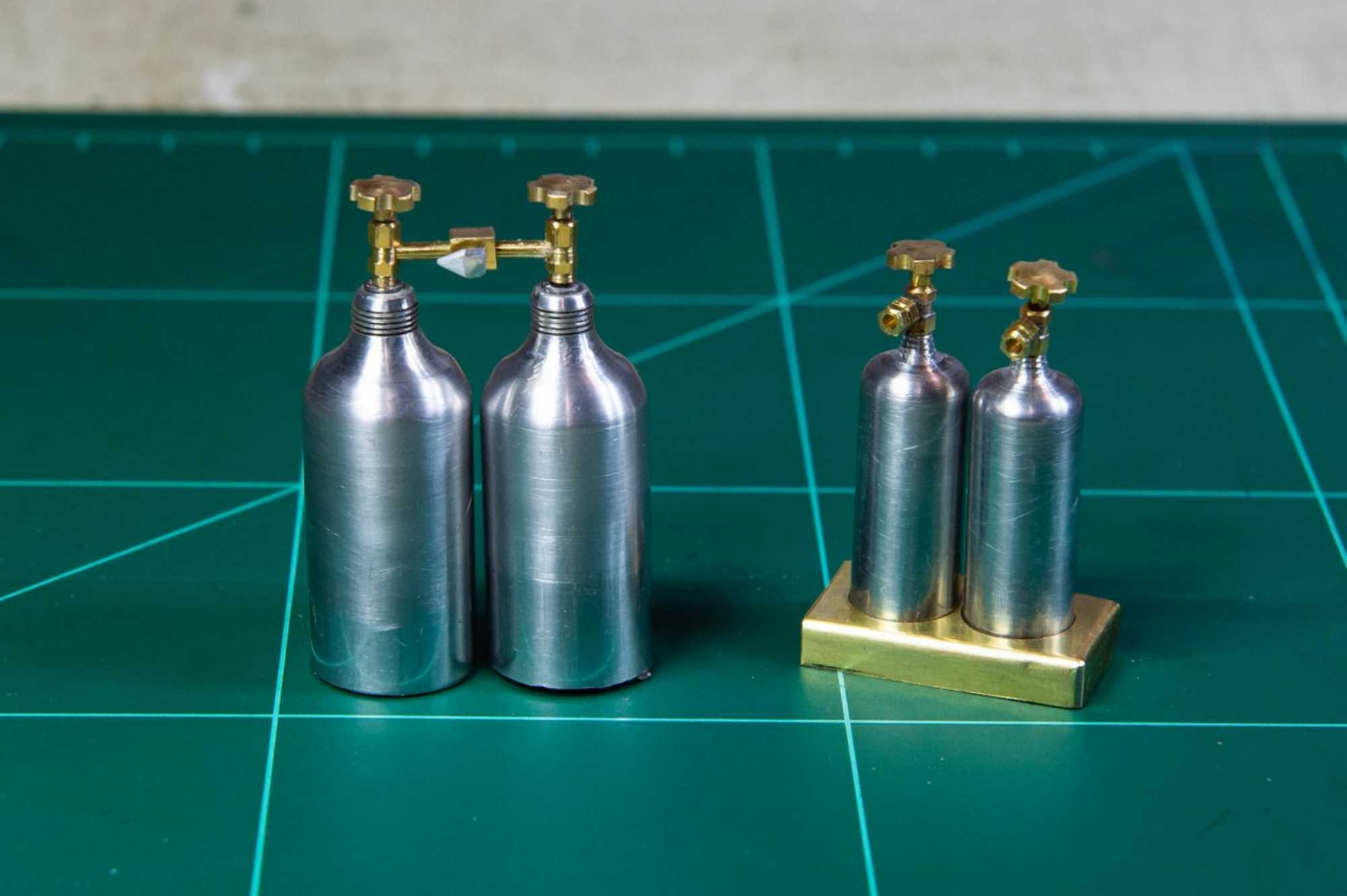

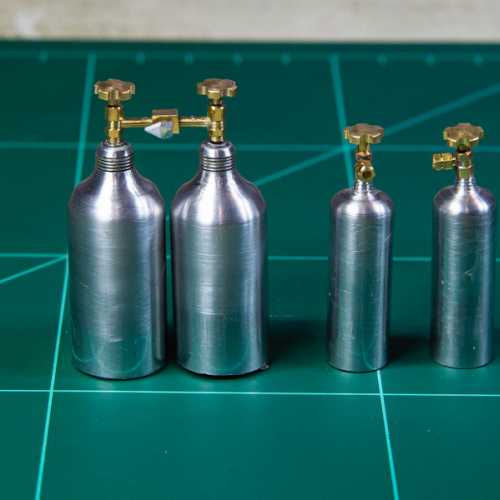

Fabrication des bouteilles de gaz et de sa nourrice qui sera actionnée depuis le tableau de bord pour chasser l'eau des ballasts.

Mise à jour 25/12/2025

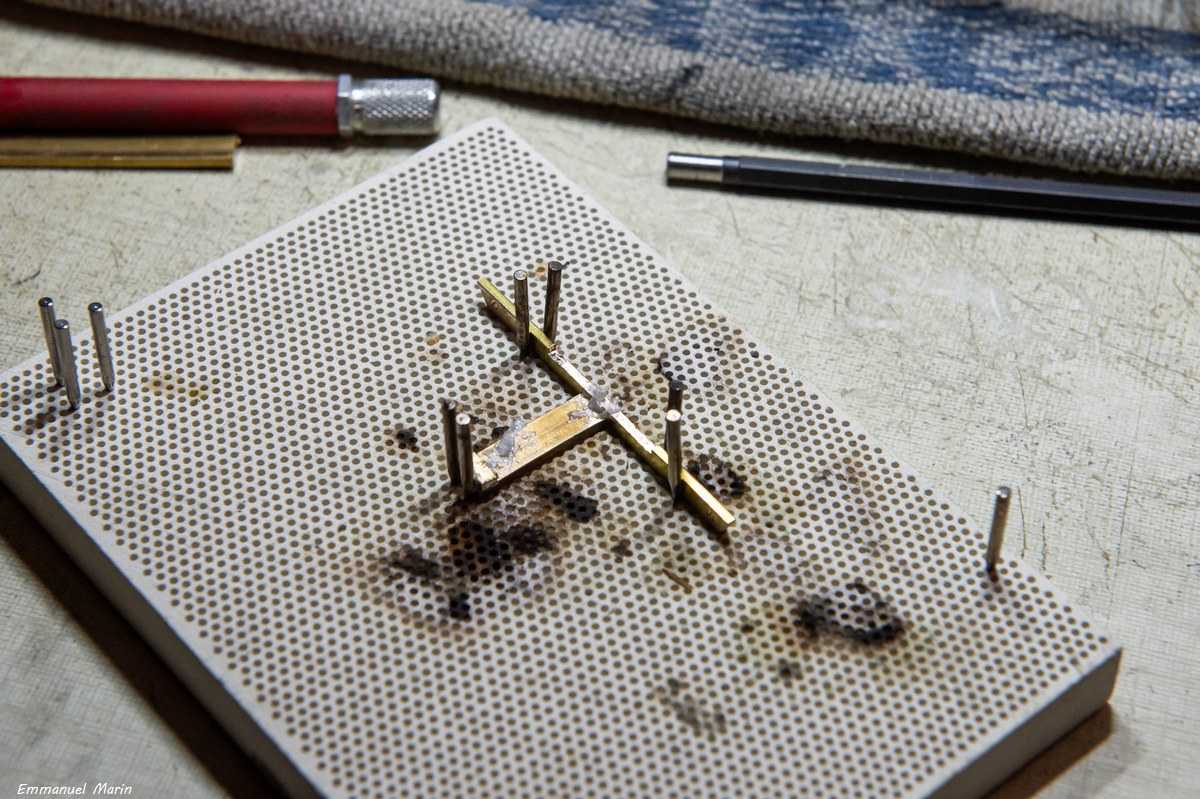

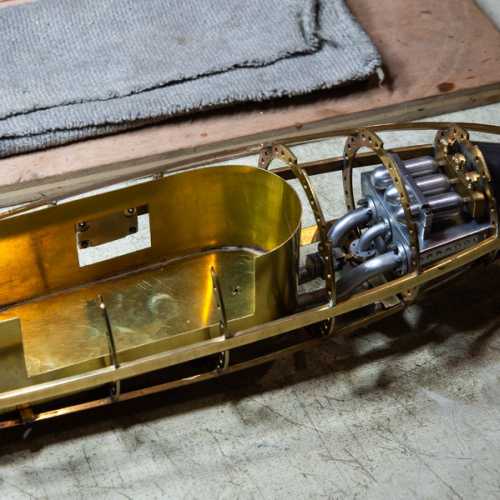

Dispositif pour maintenir en place le couple pour soudure. Fixation du ballast avant sur le couple. Fabrication du poste de pilotage et mise en place de ses supports.

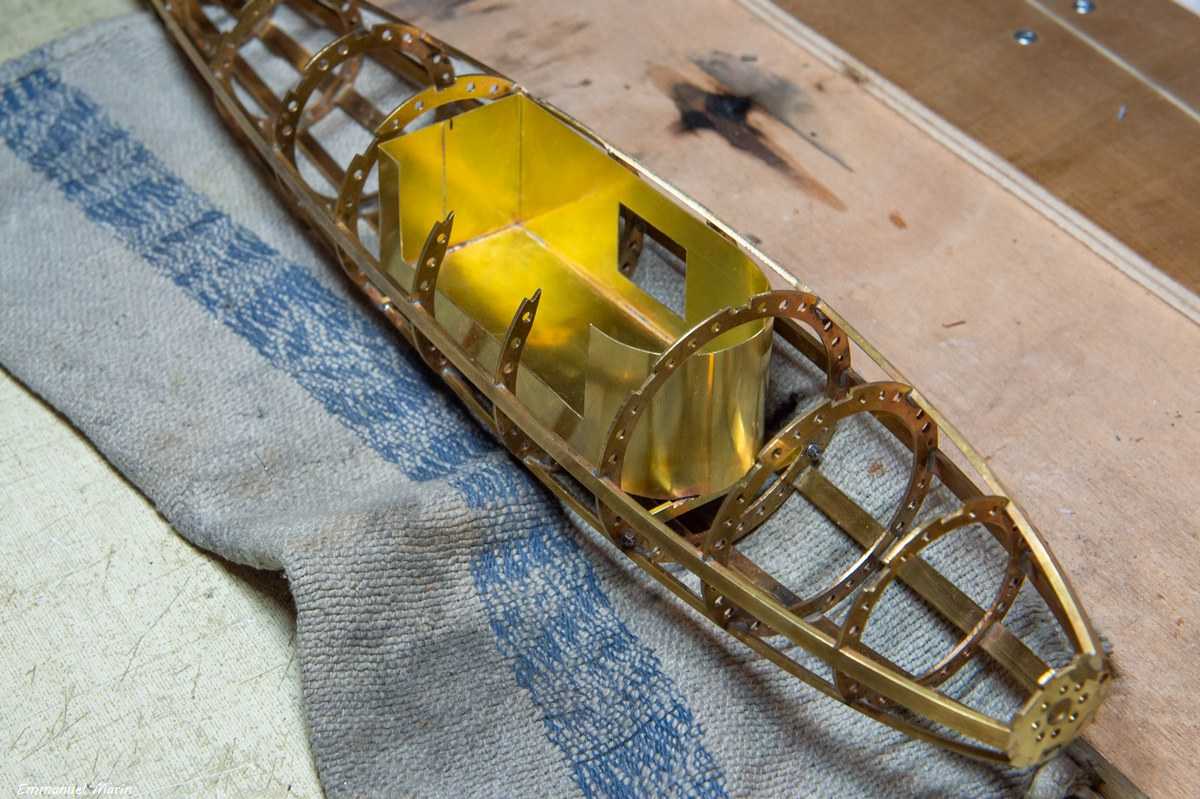

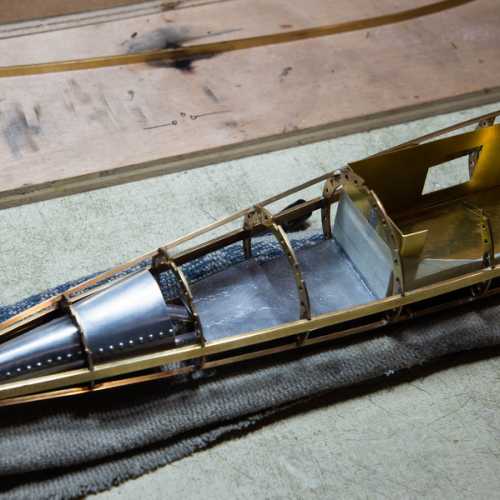

Création du plancher "moteur et pile à combustible".

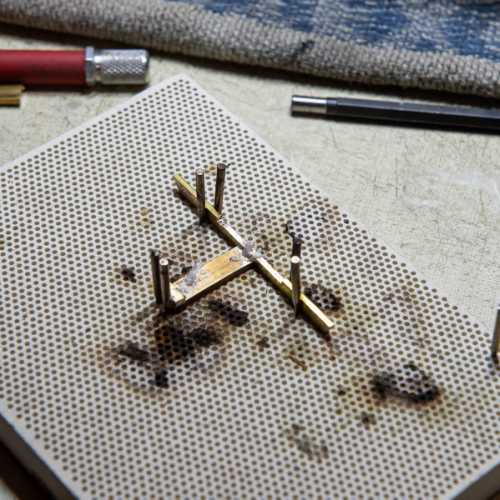

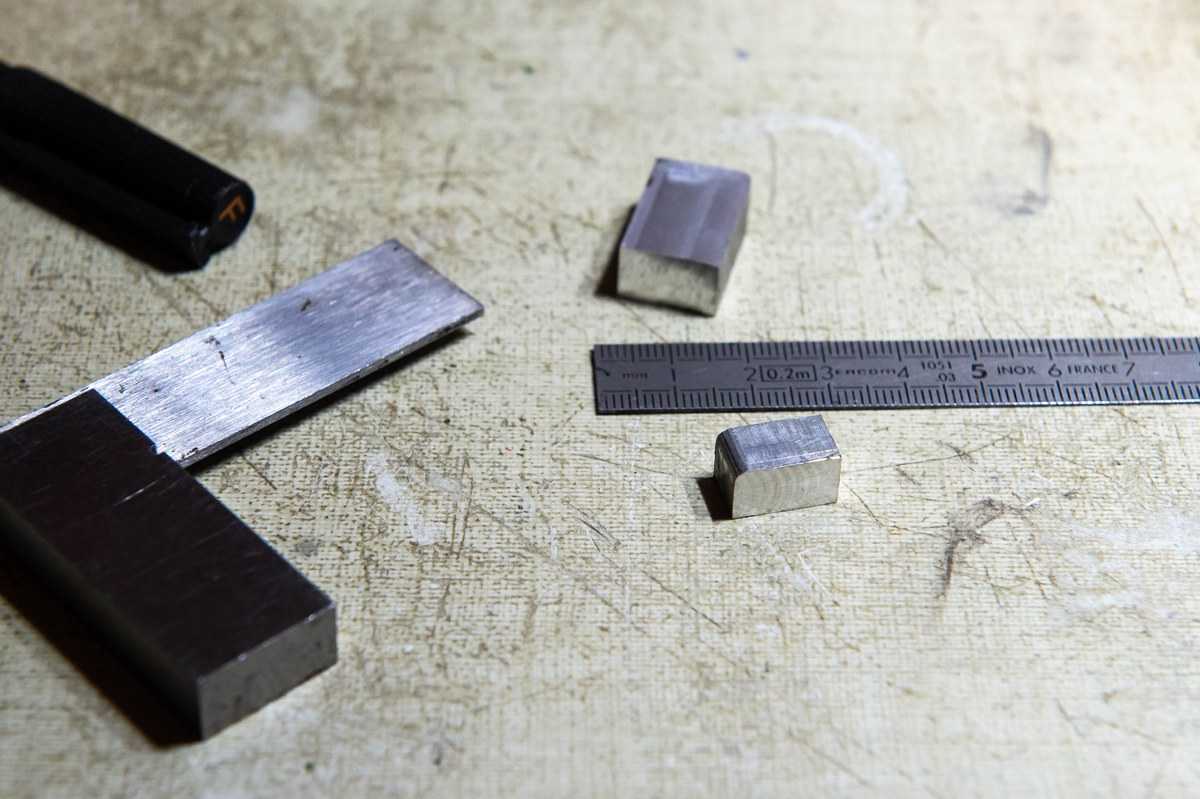

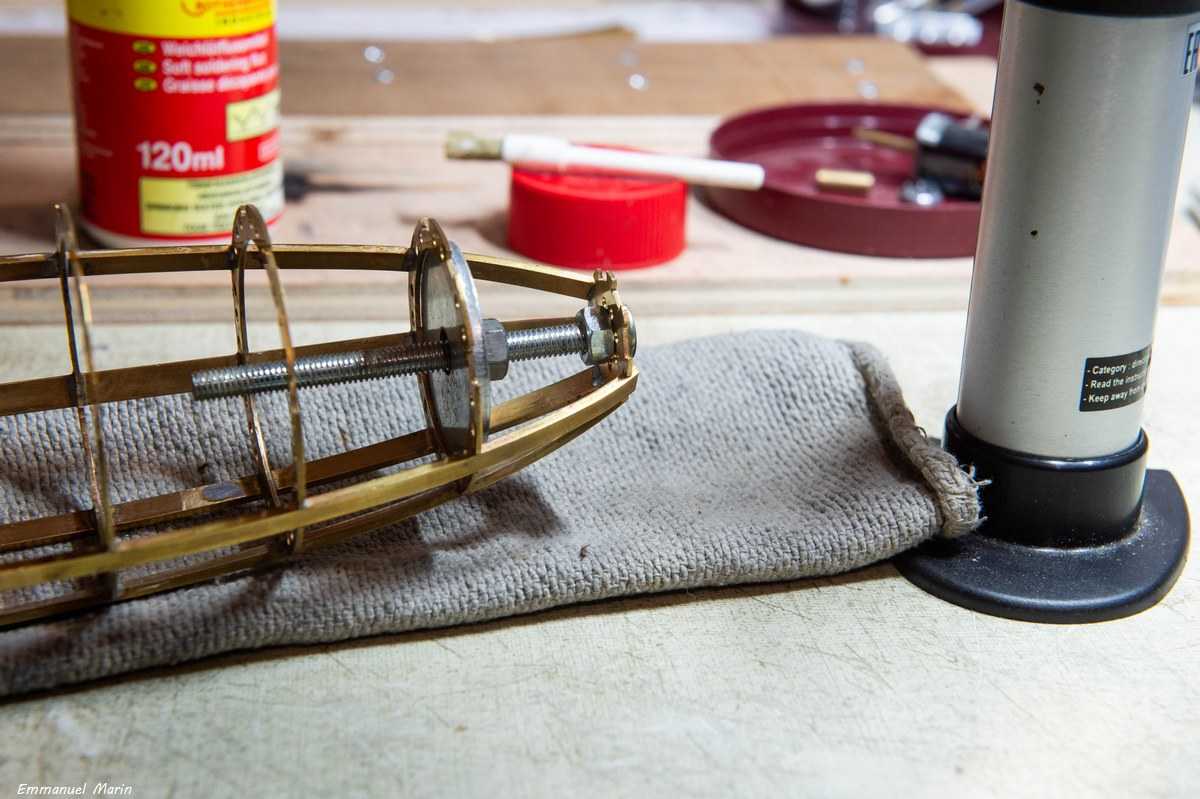

Dispositif pourv maintenir le couple pendant la soudure.

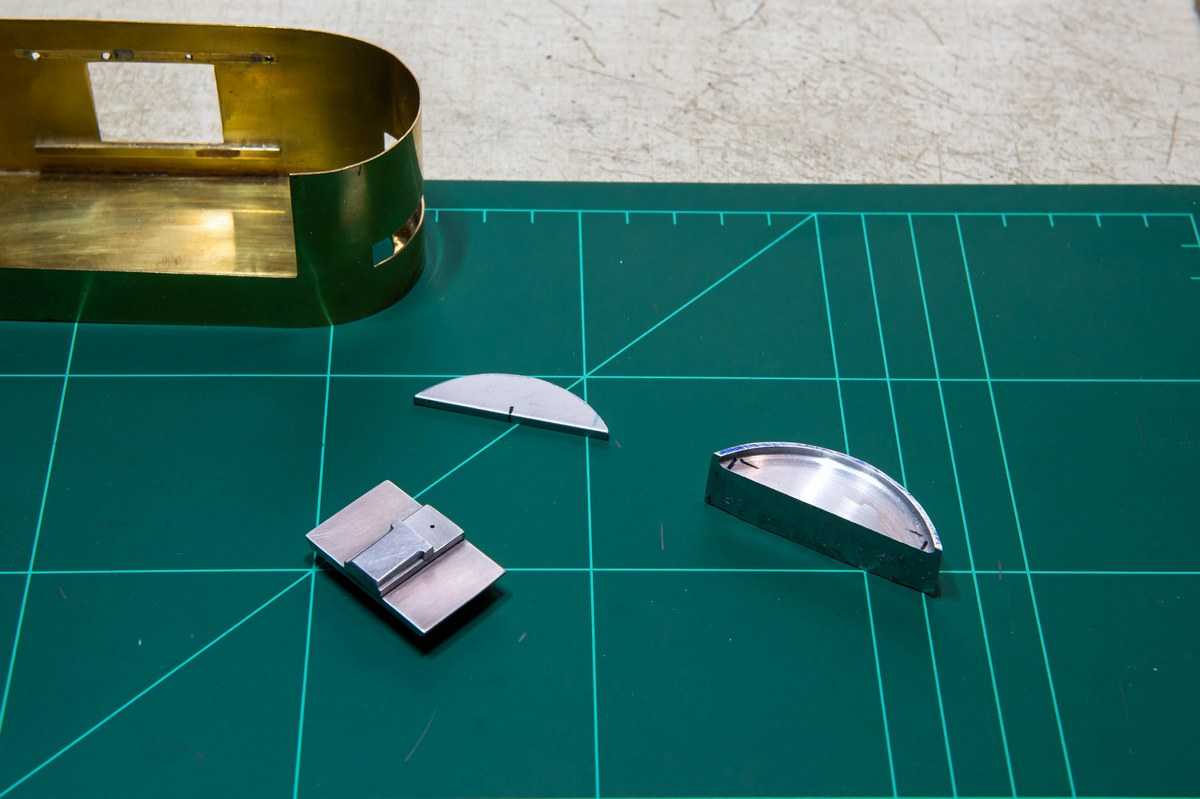

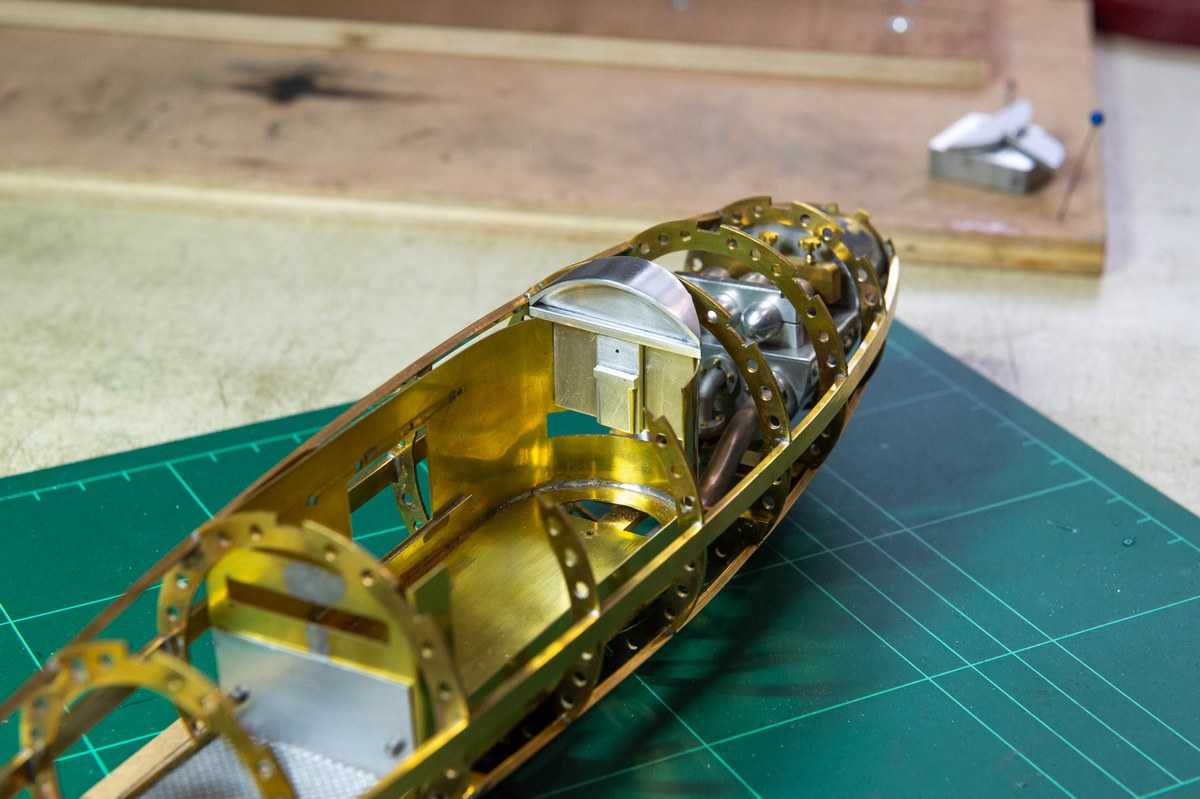

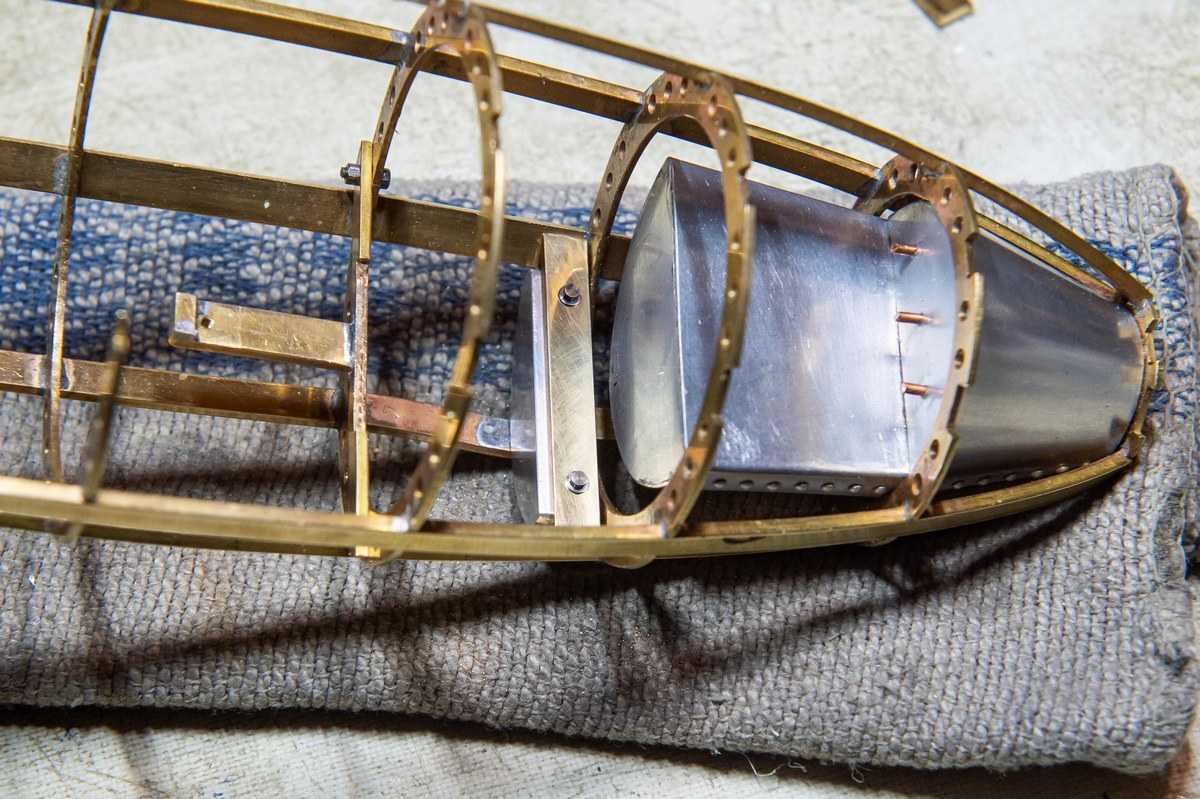

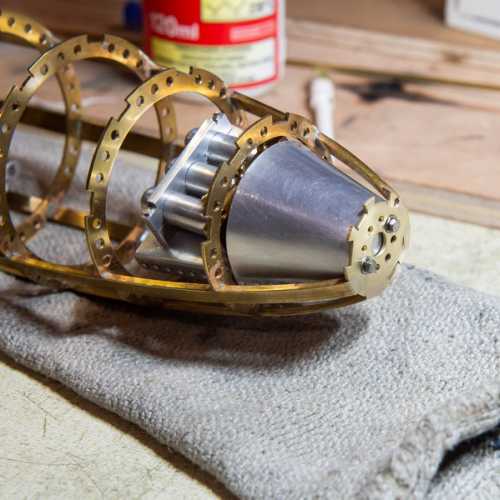

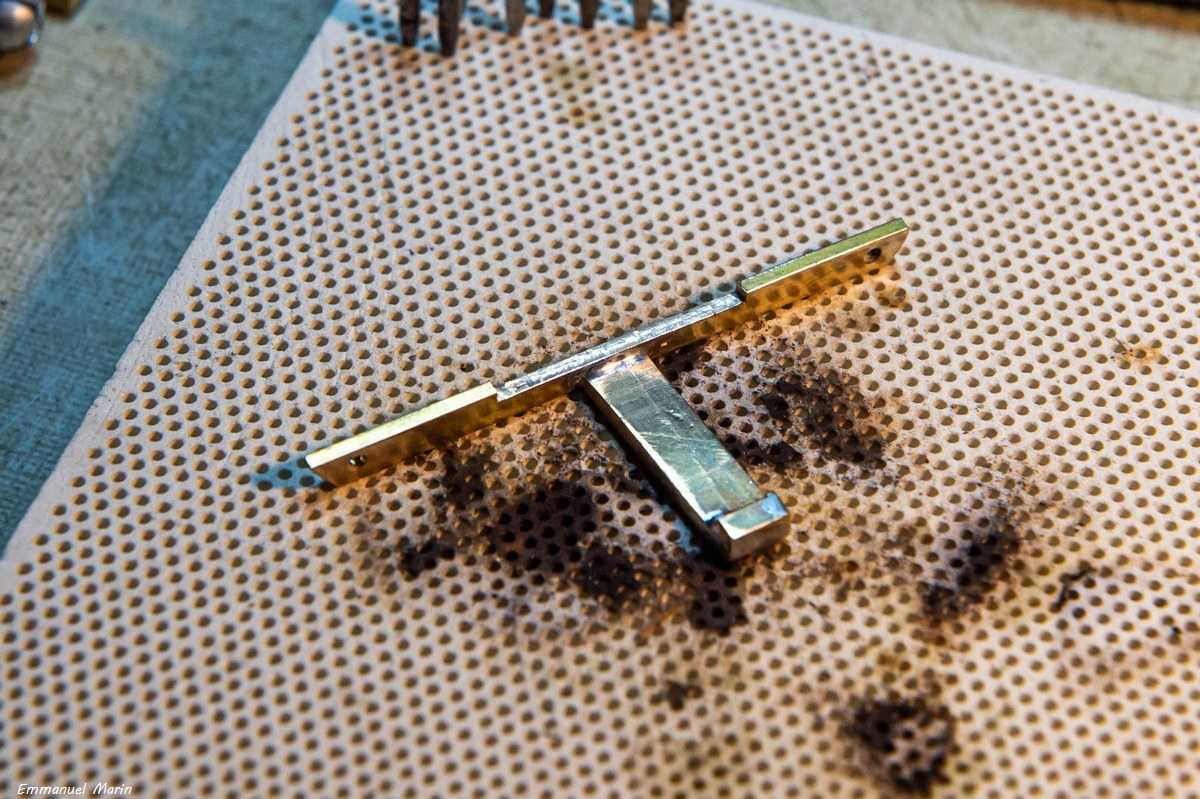

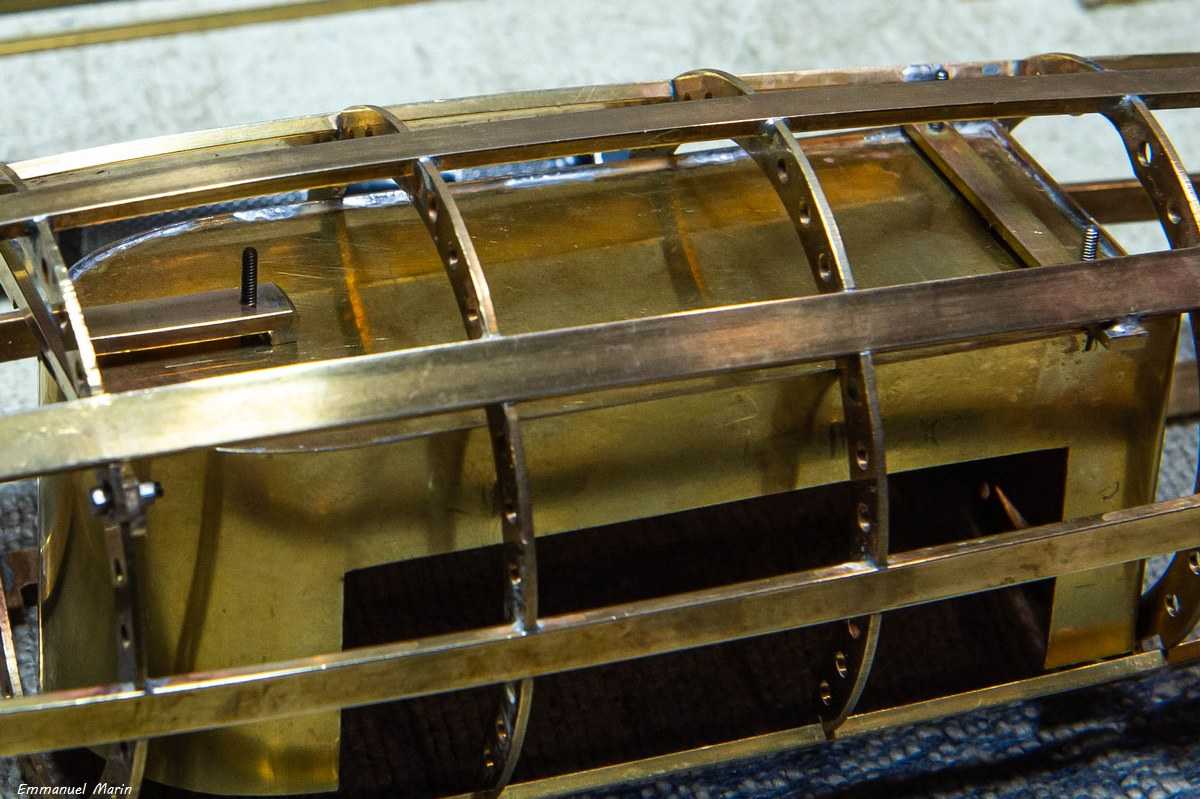

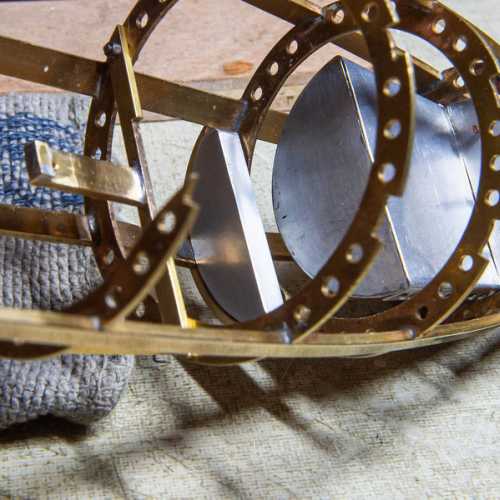

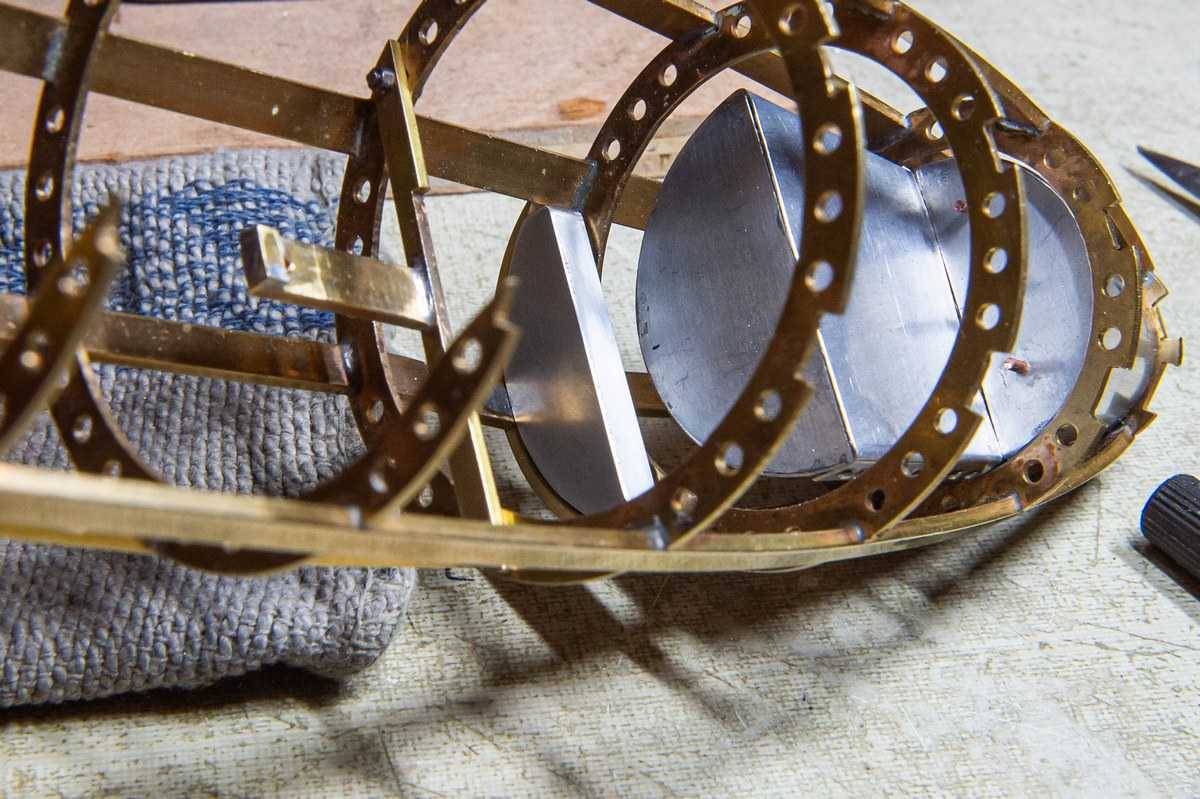

Fixation du ballast sur le couple

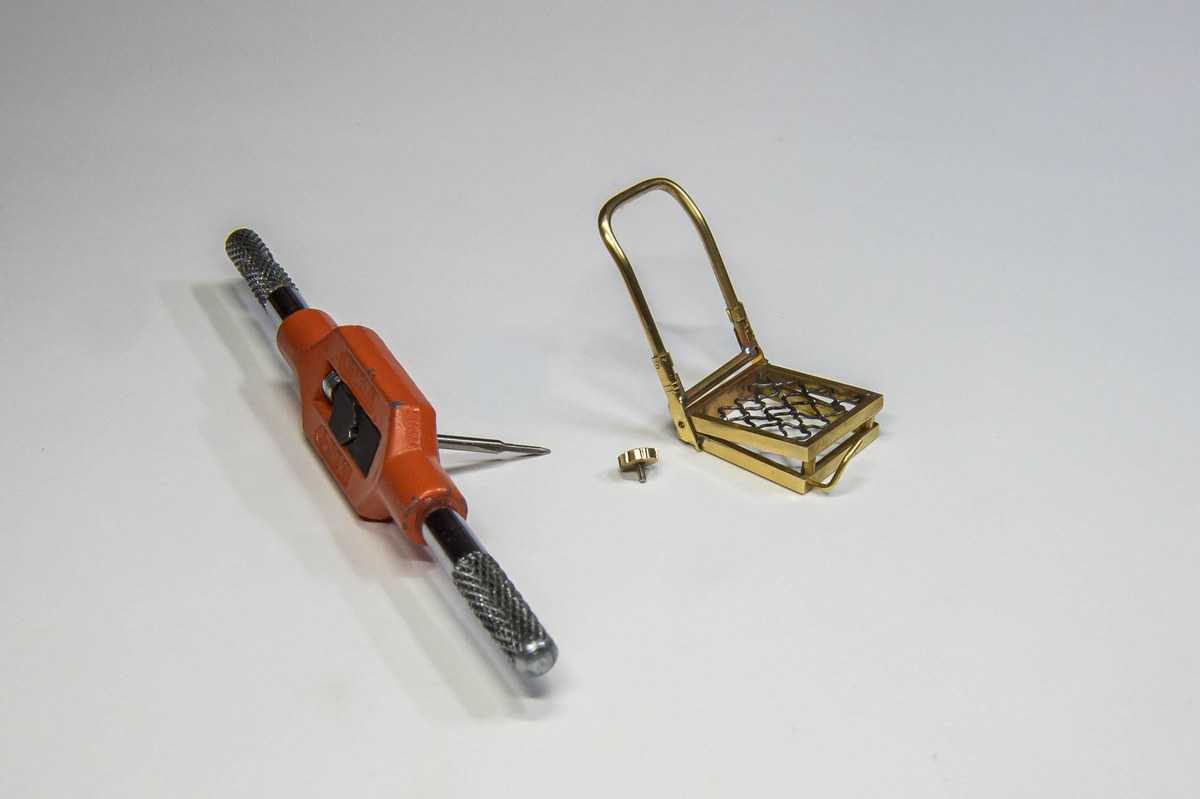

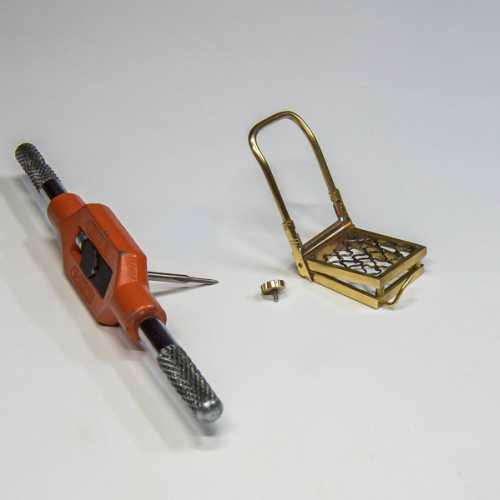

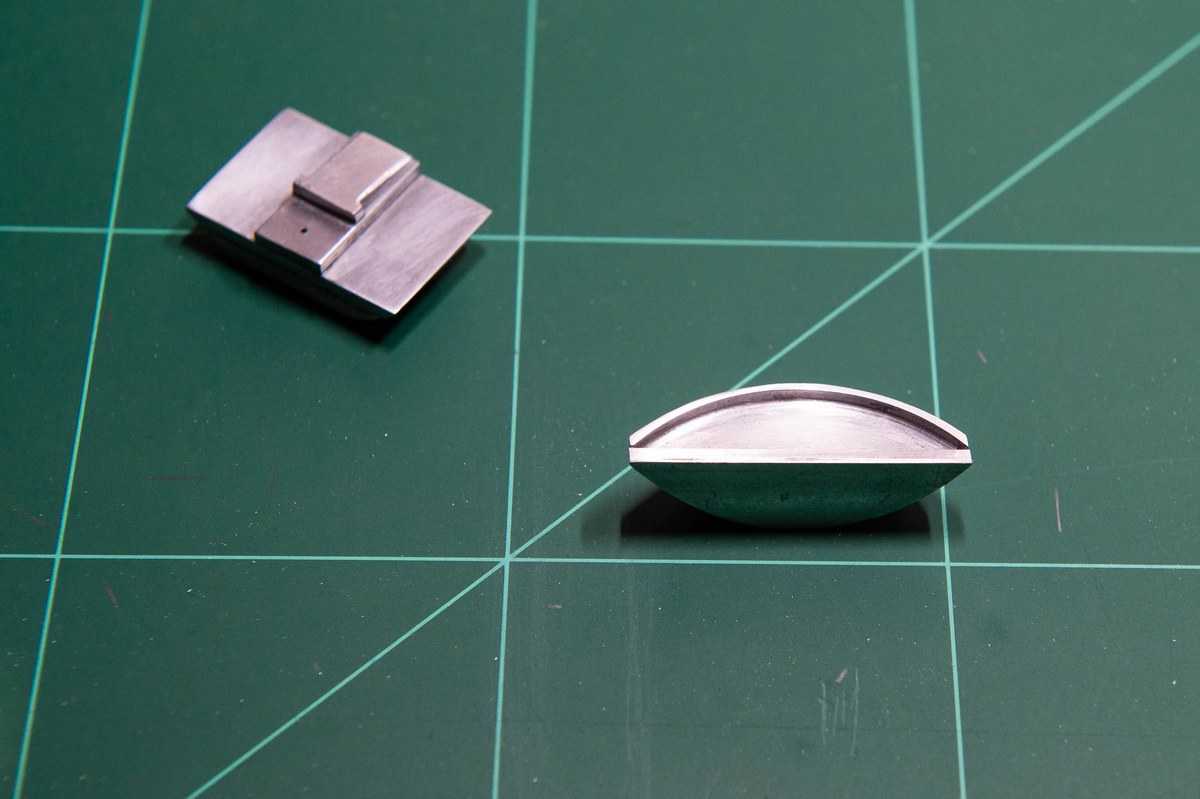

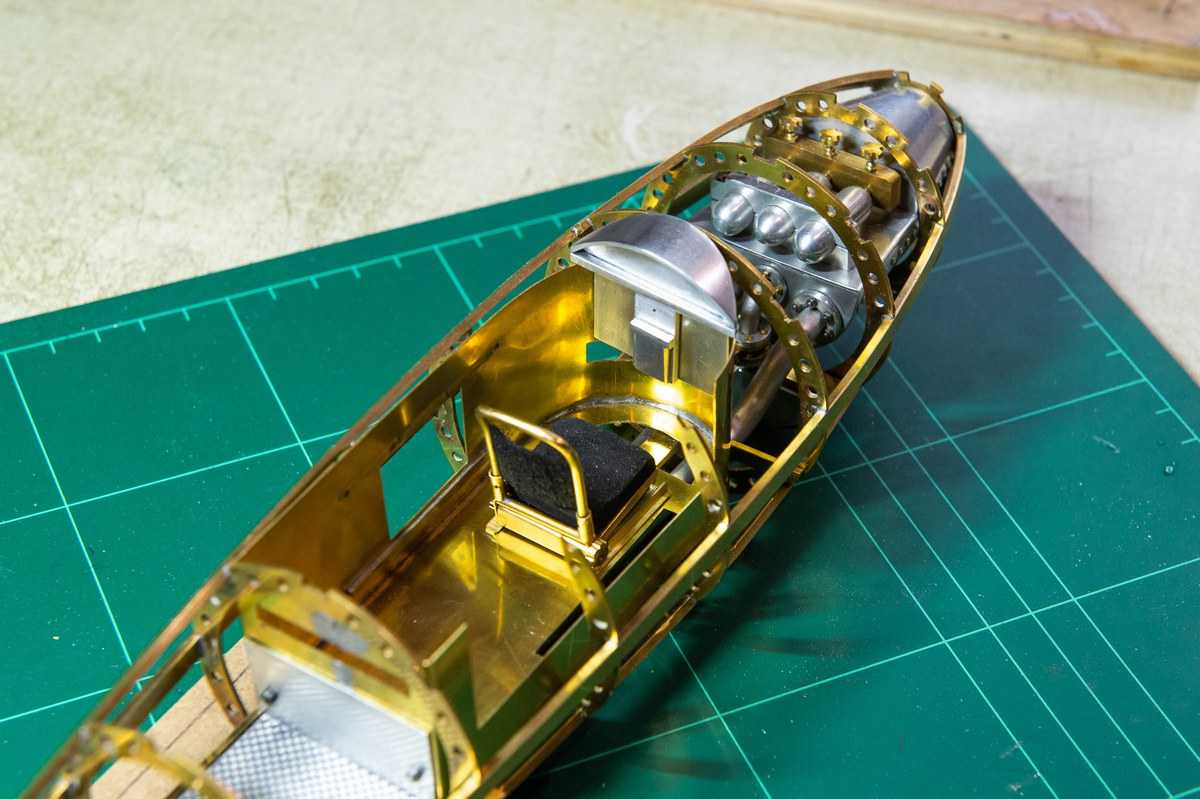

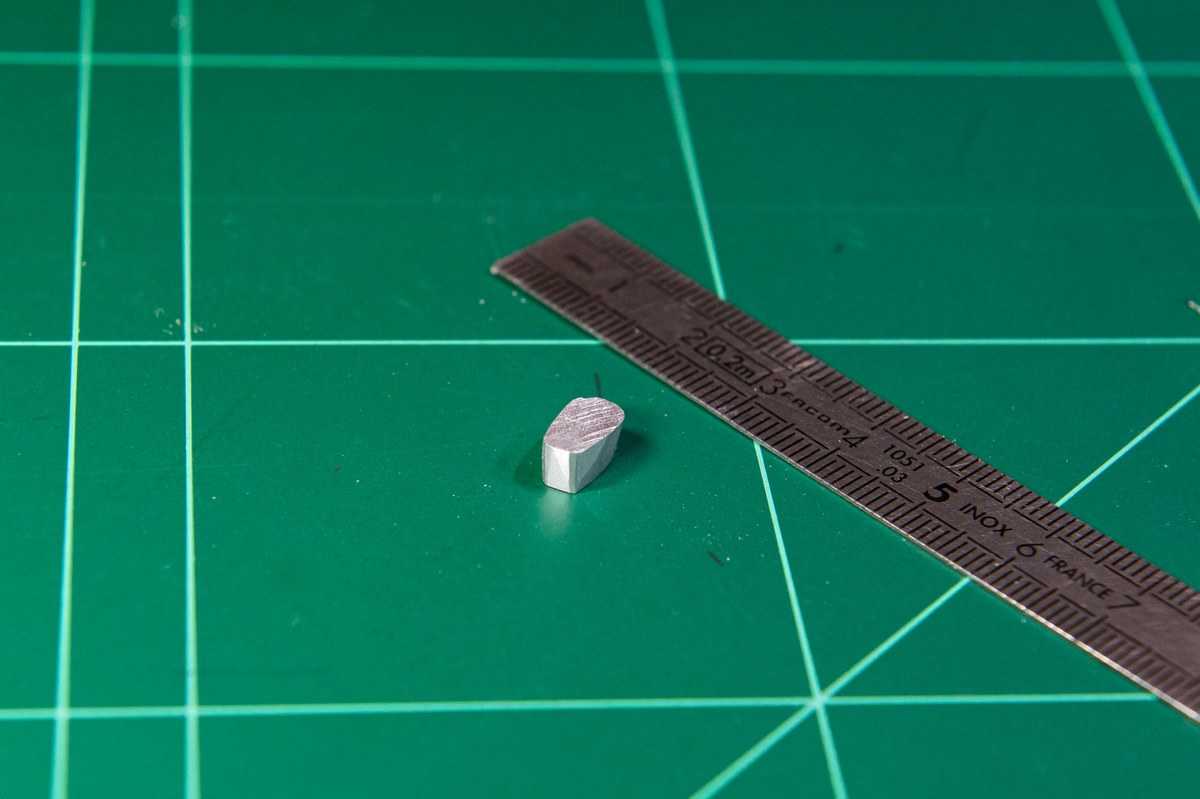

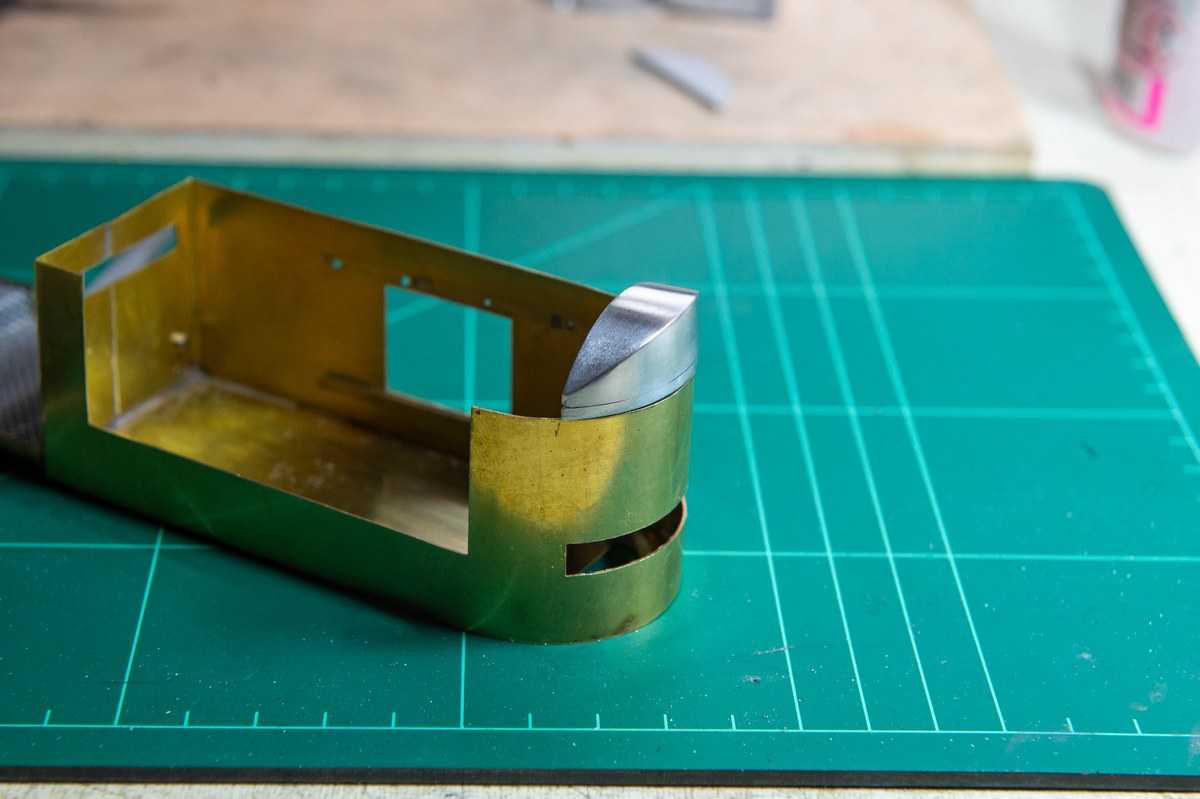

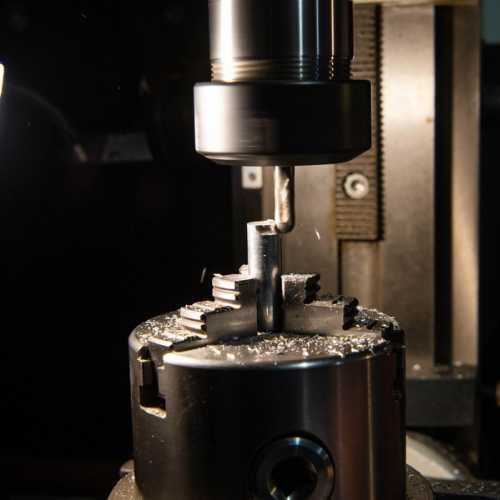

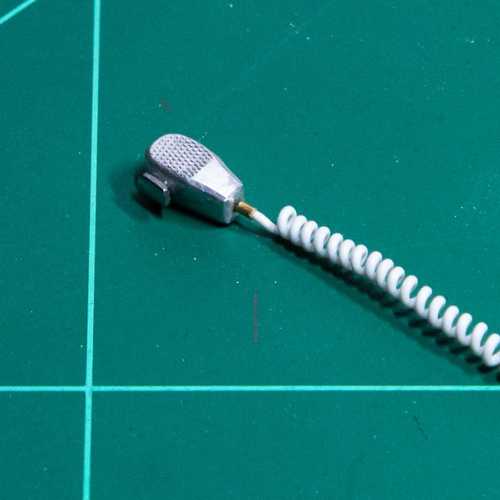

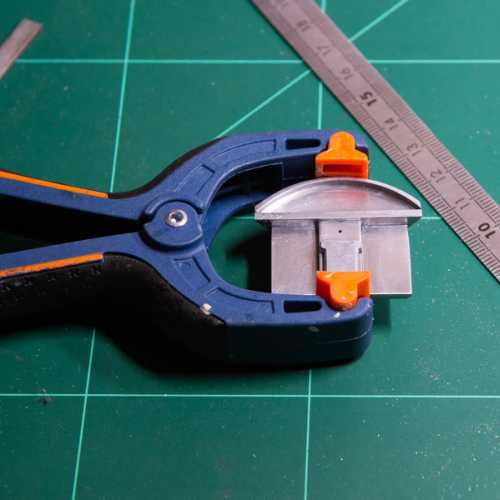

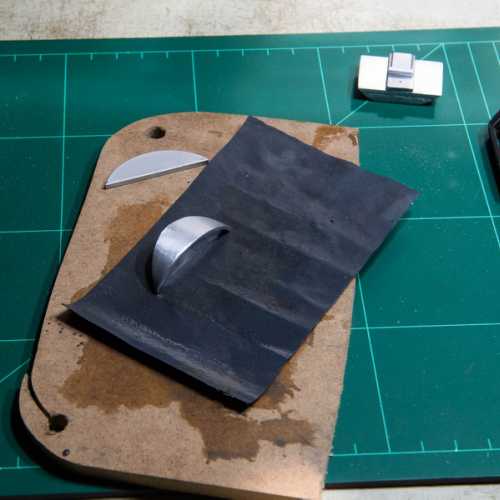

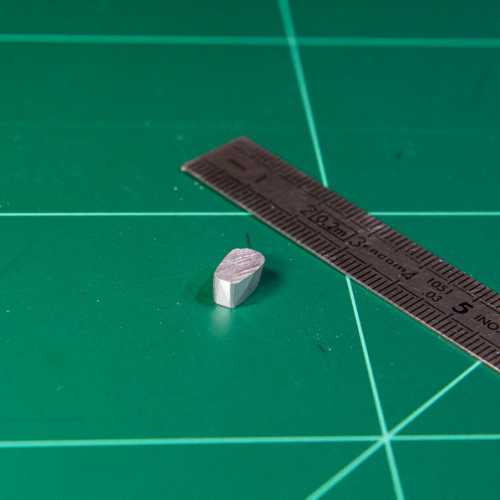

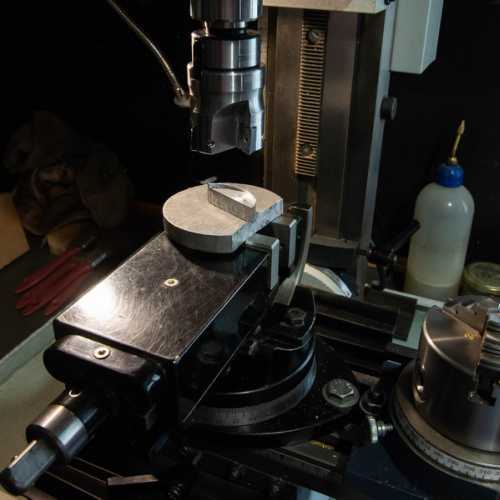

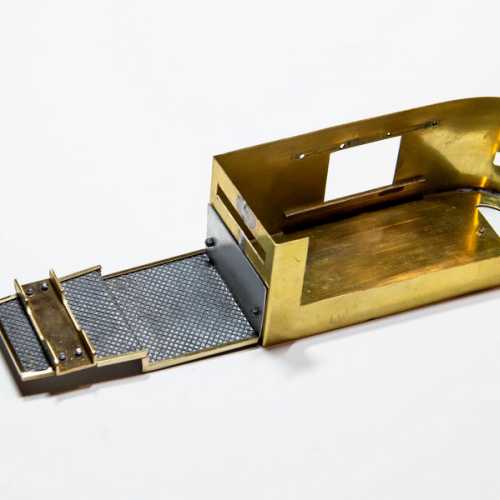

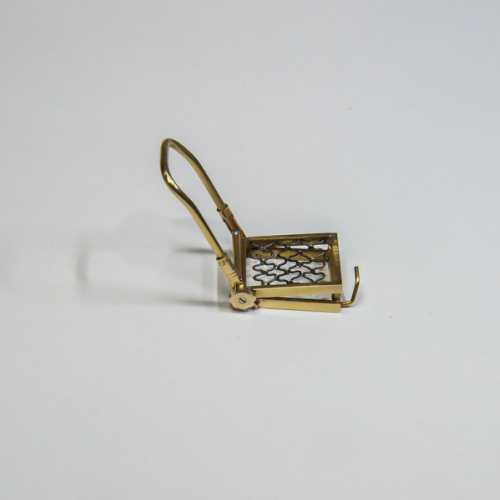

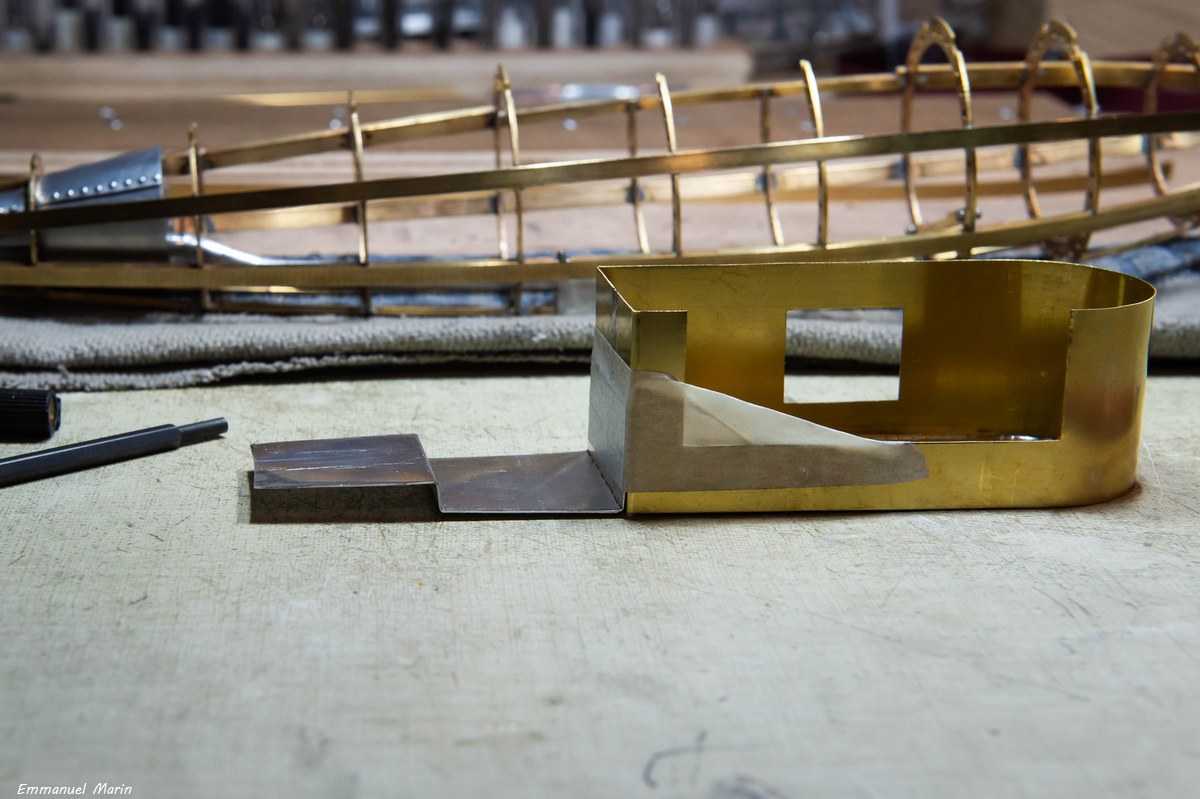

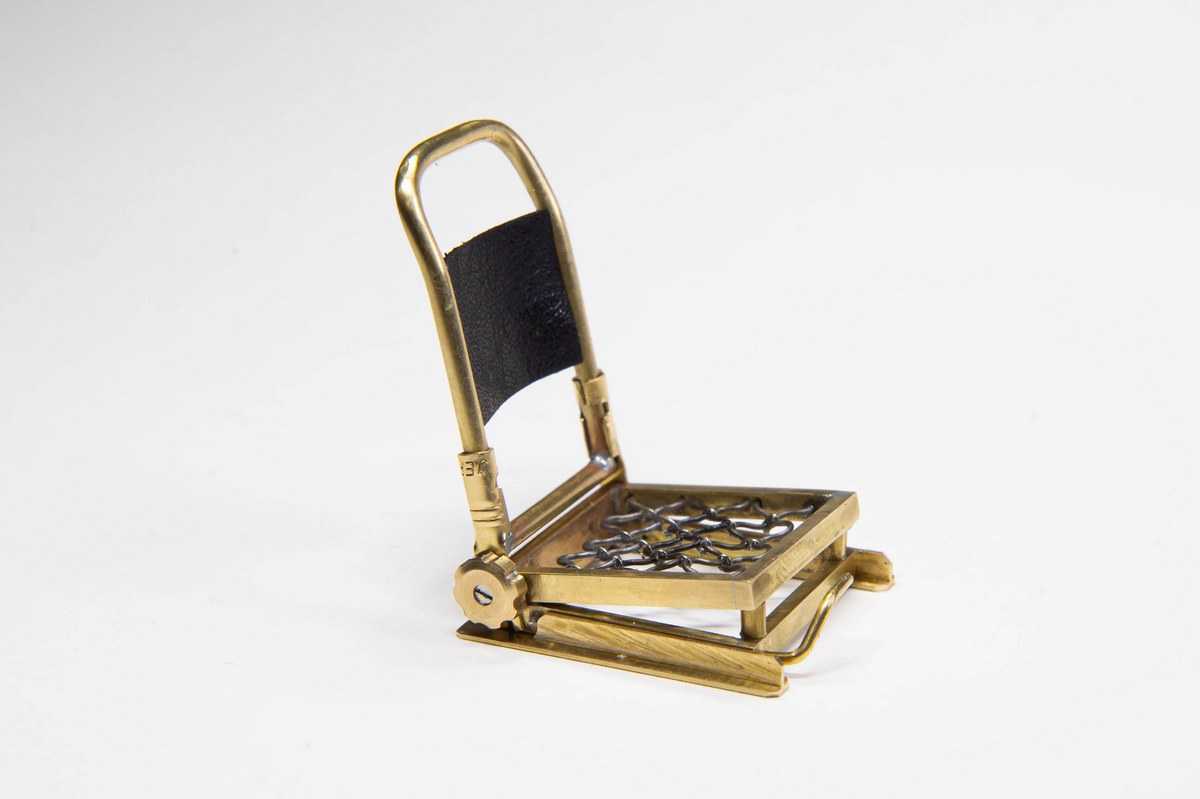

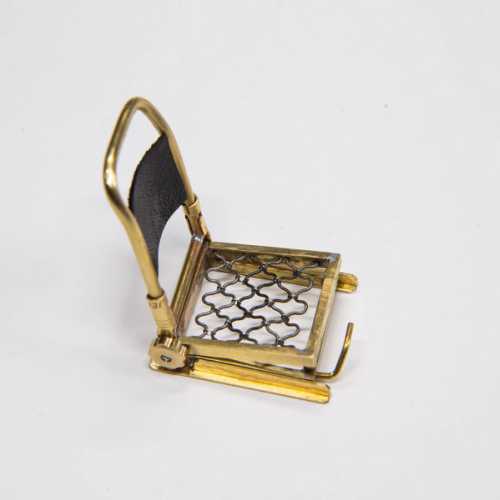

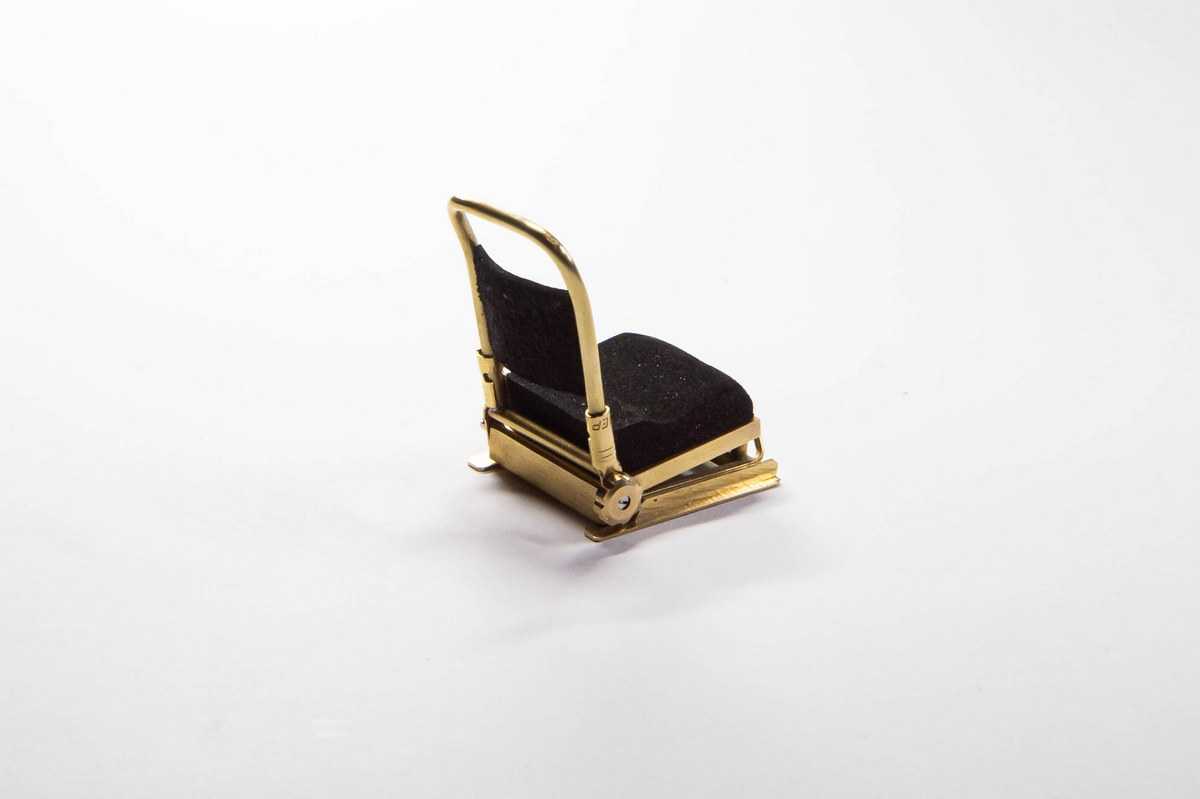

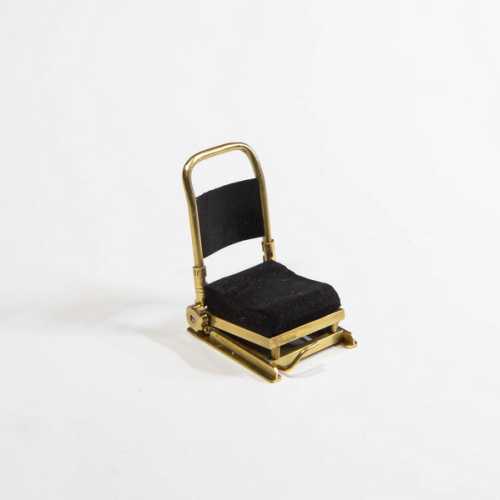

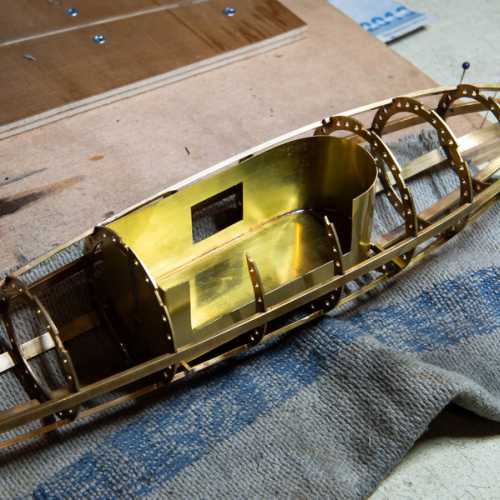

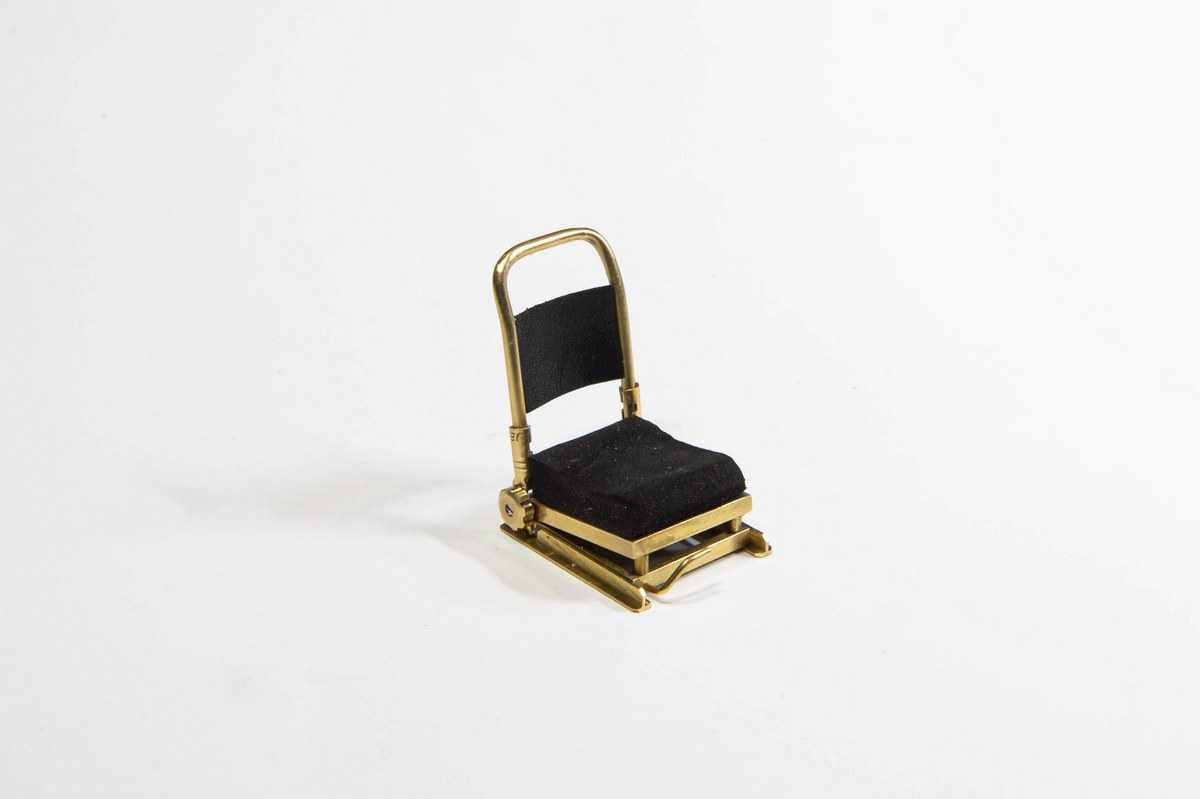

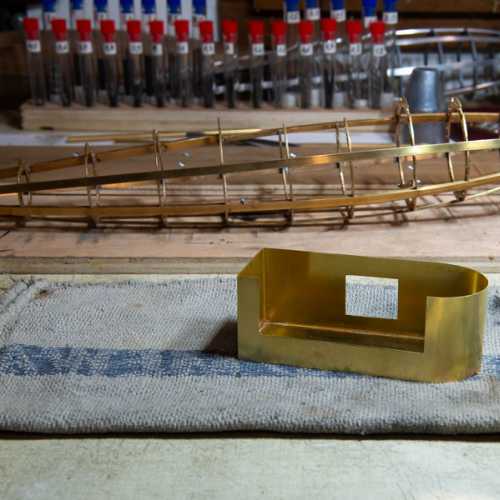

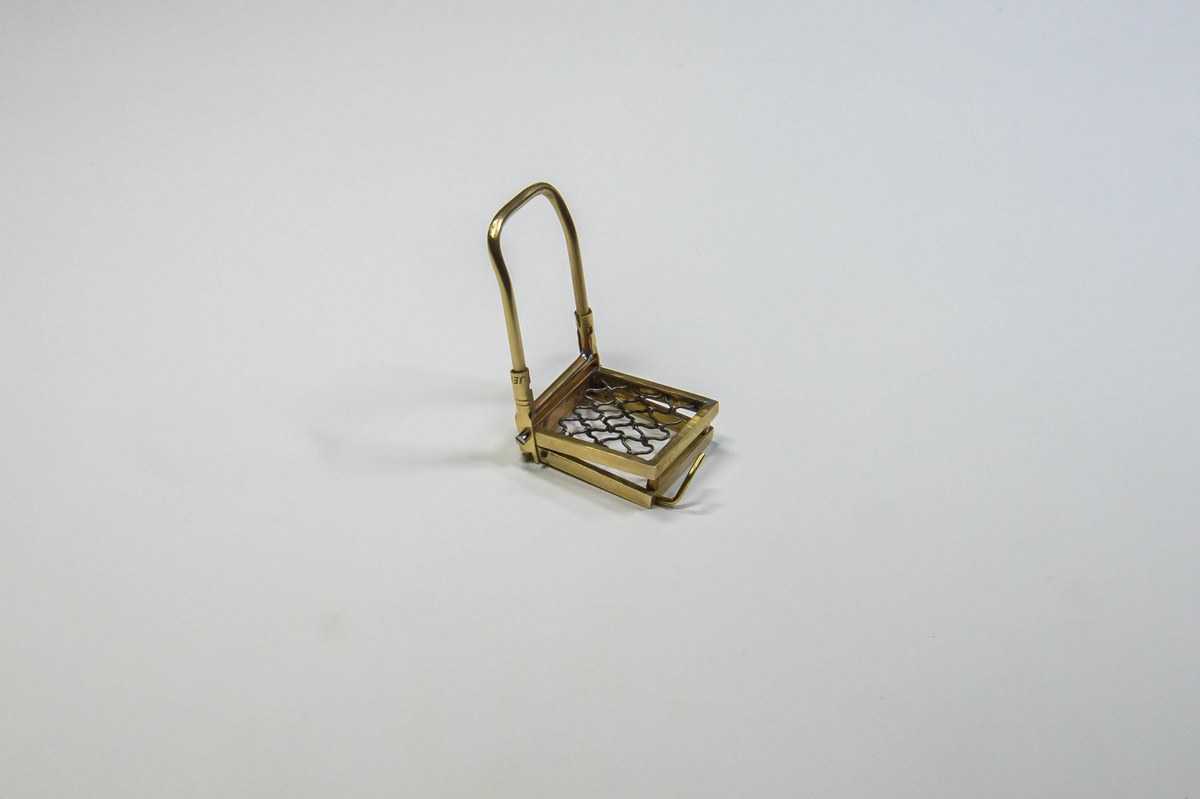

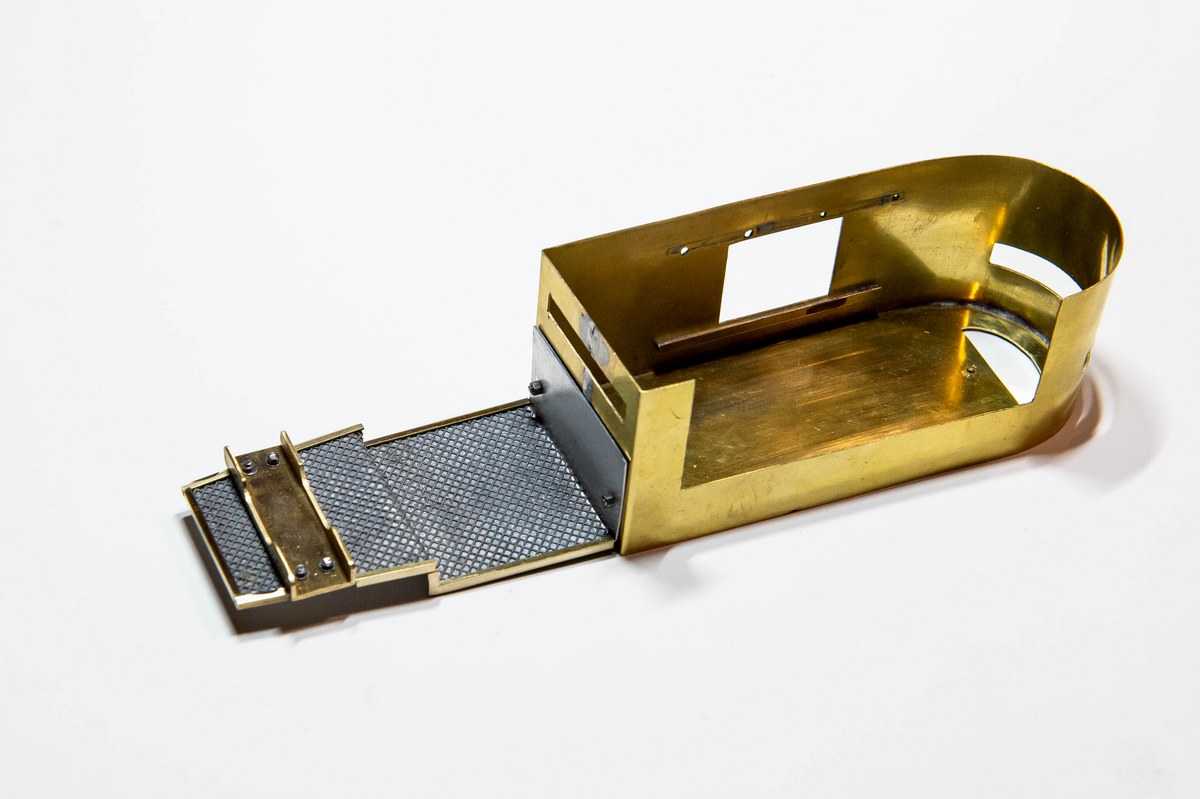

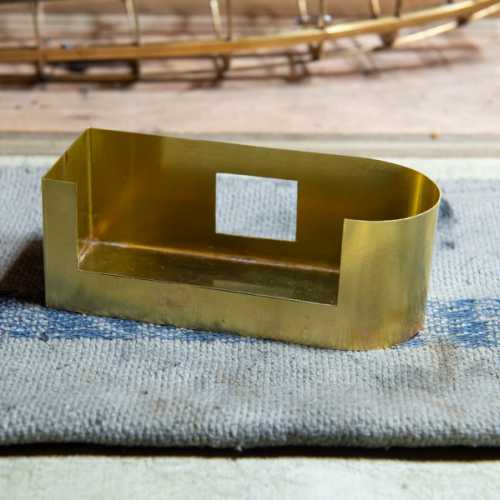

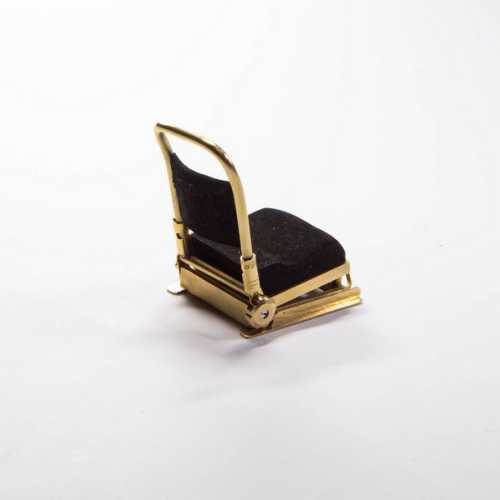

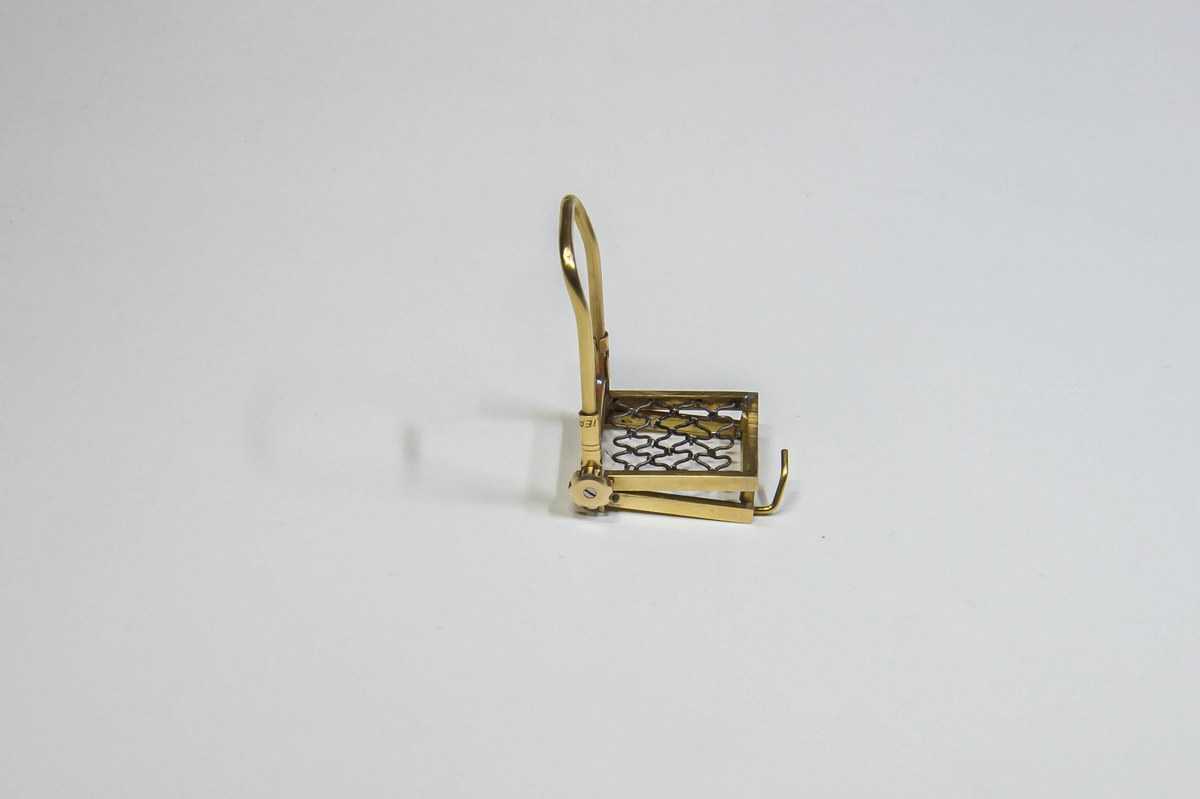

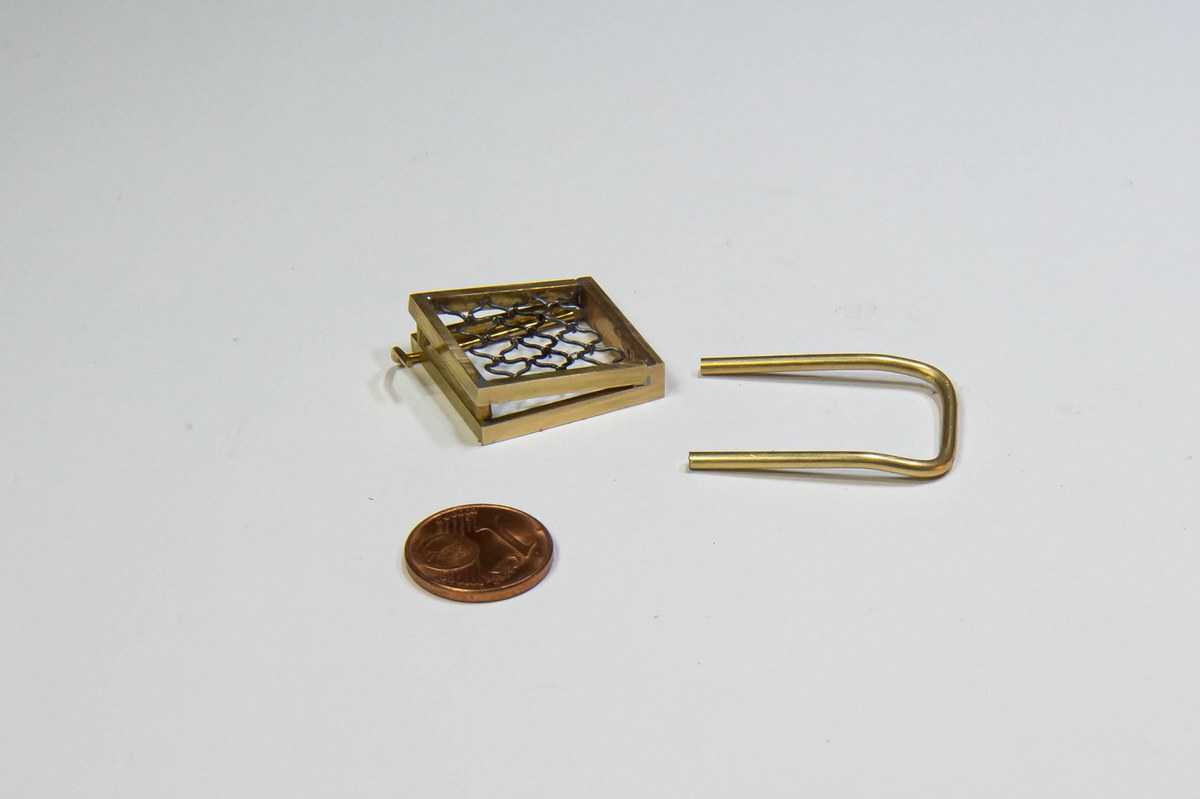

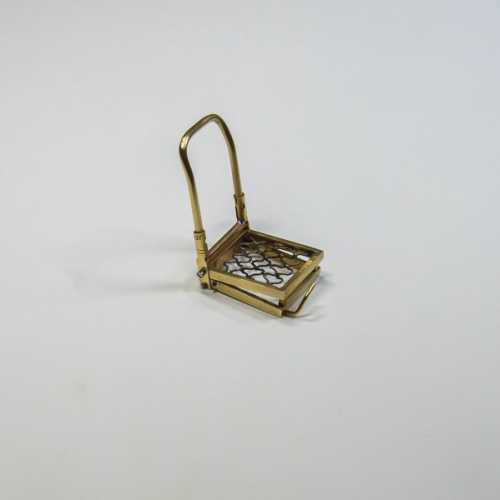

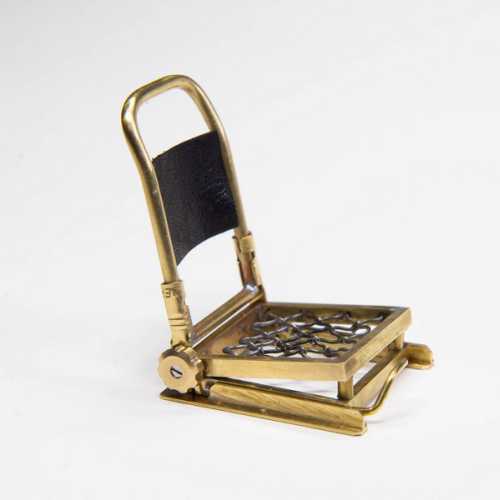

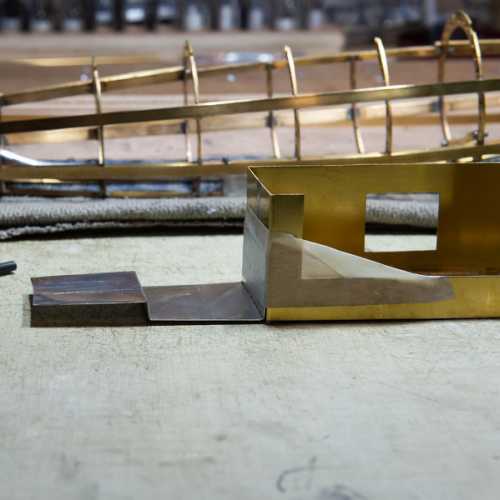

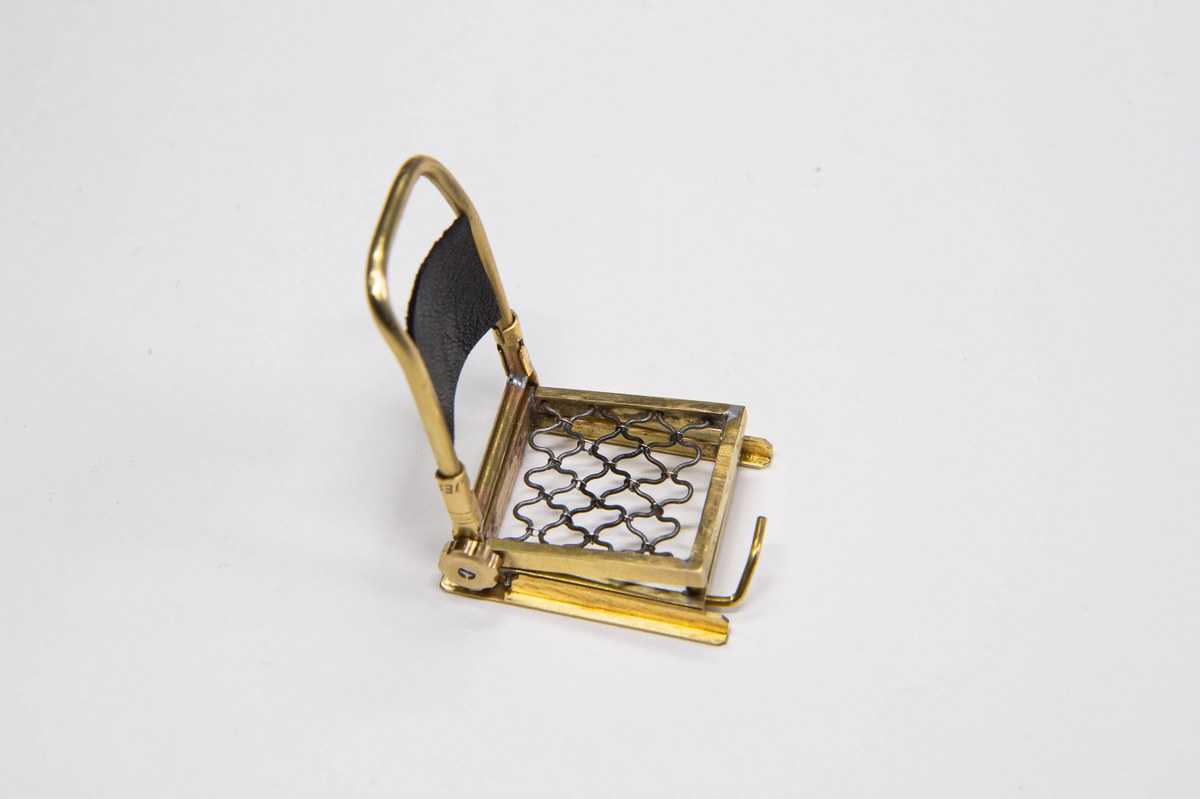

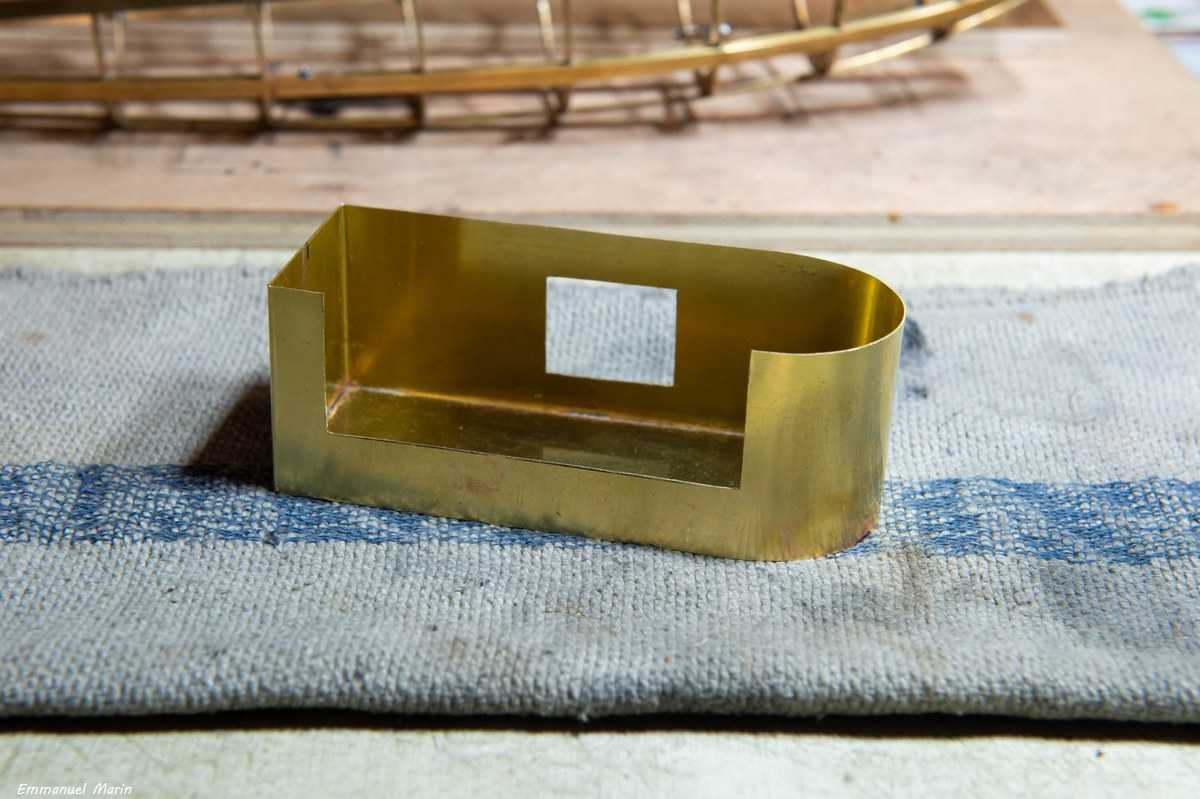

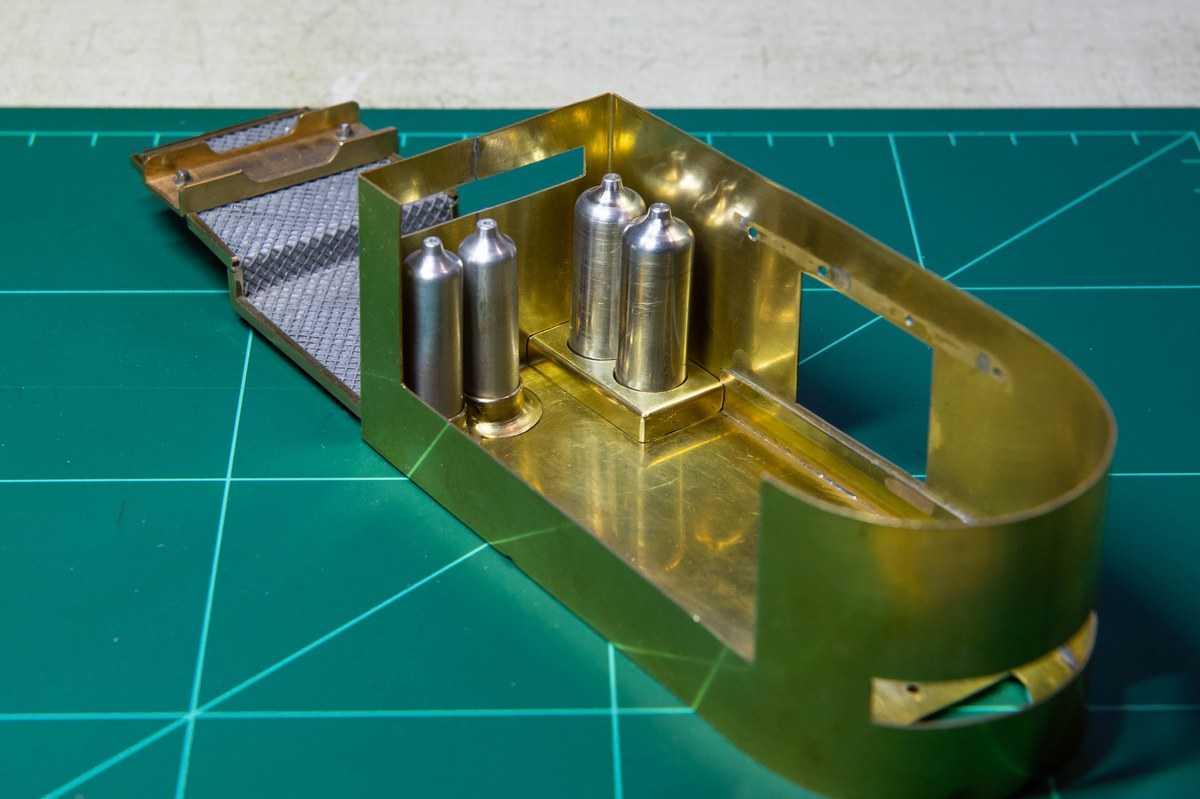

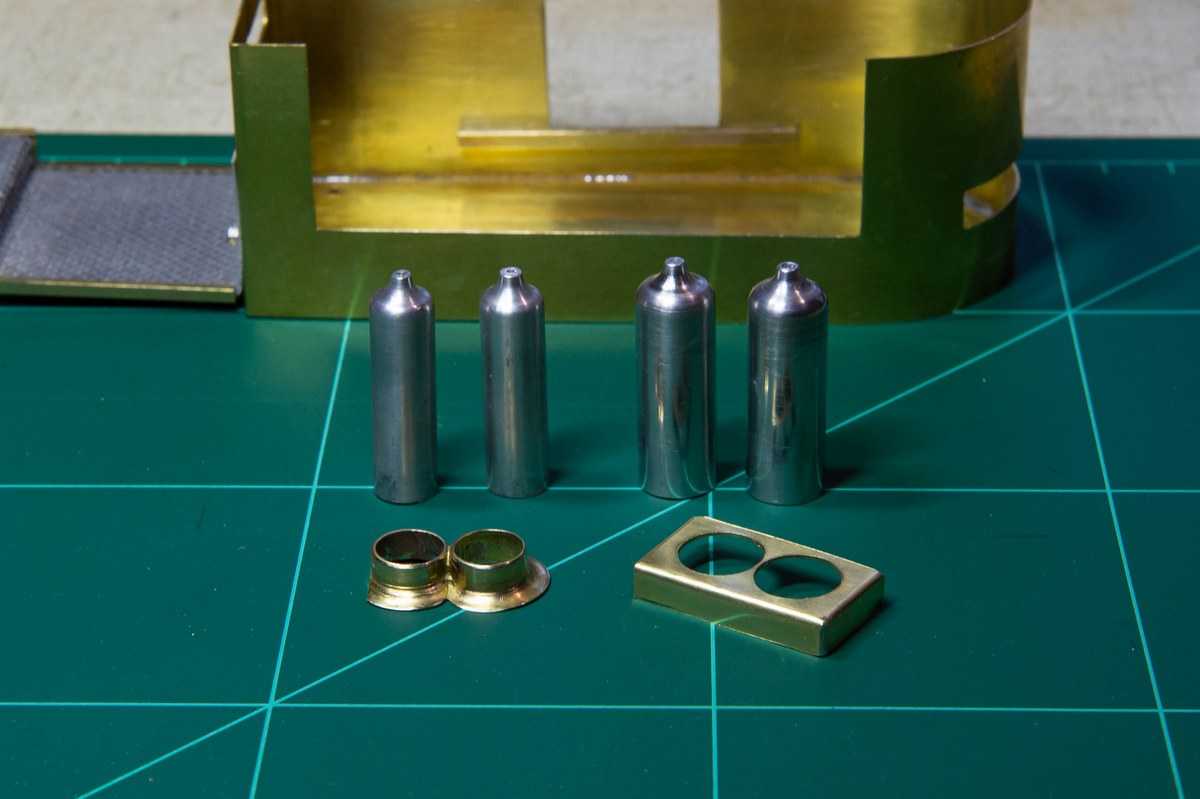

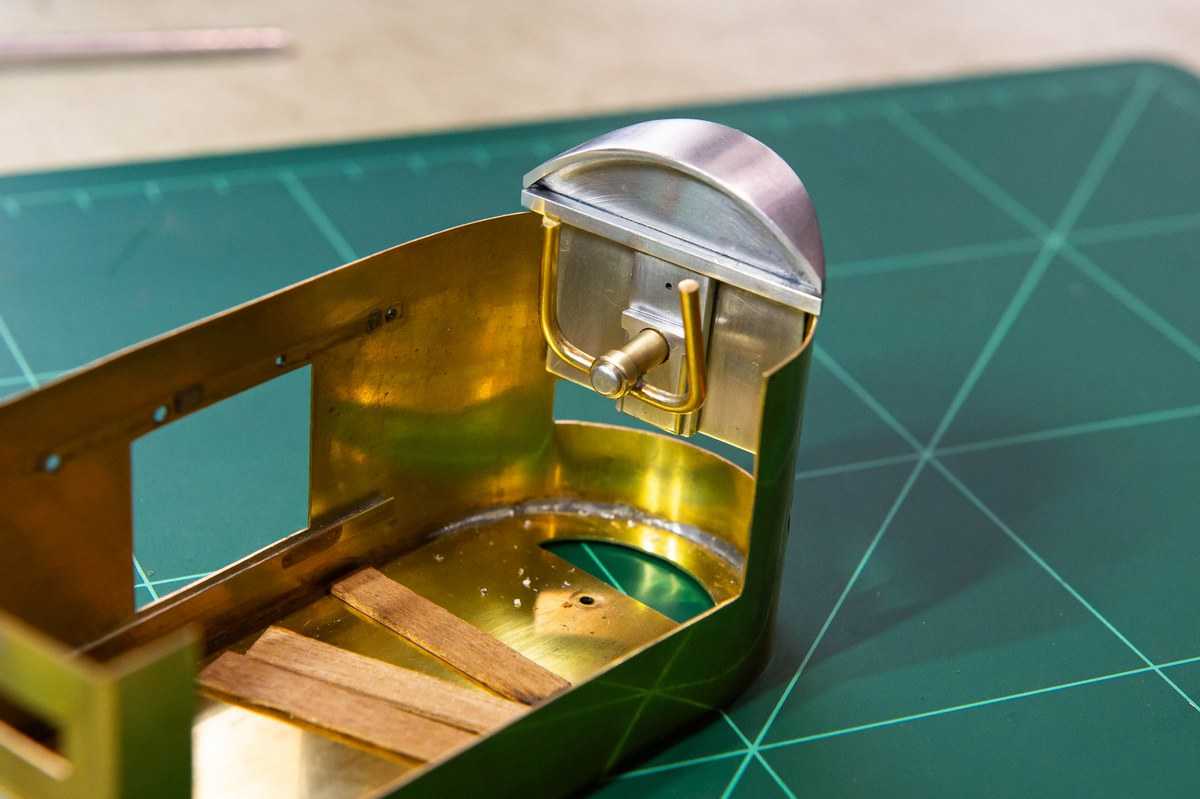

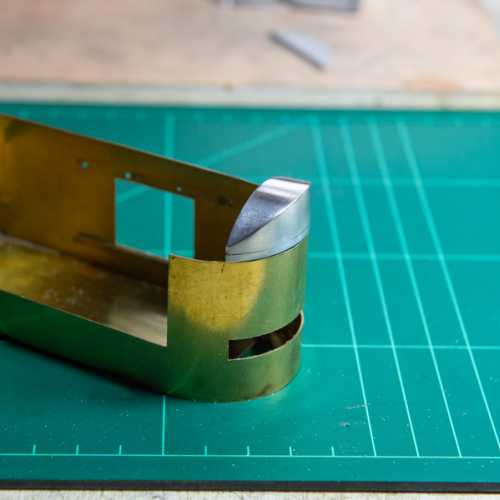

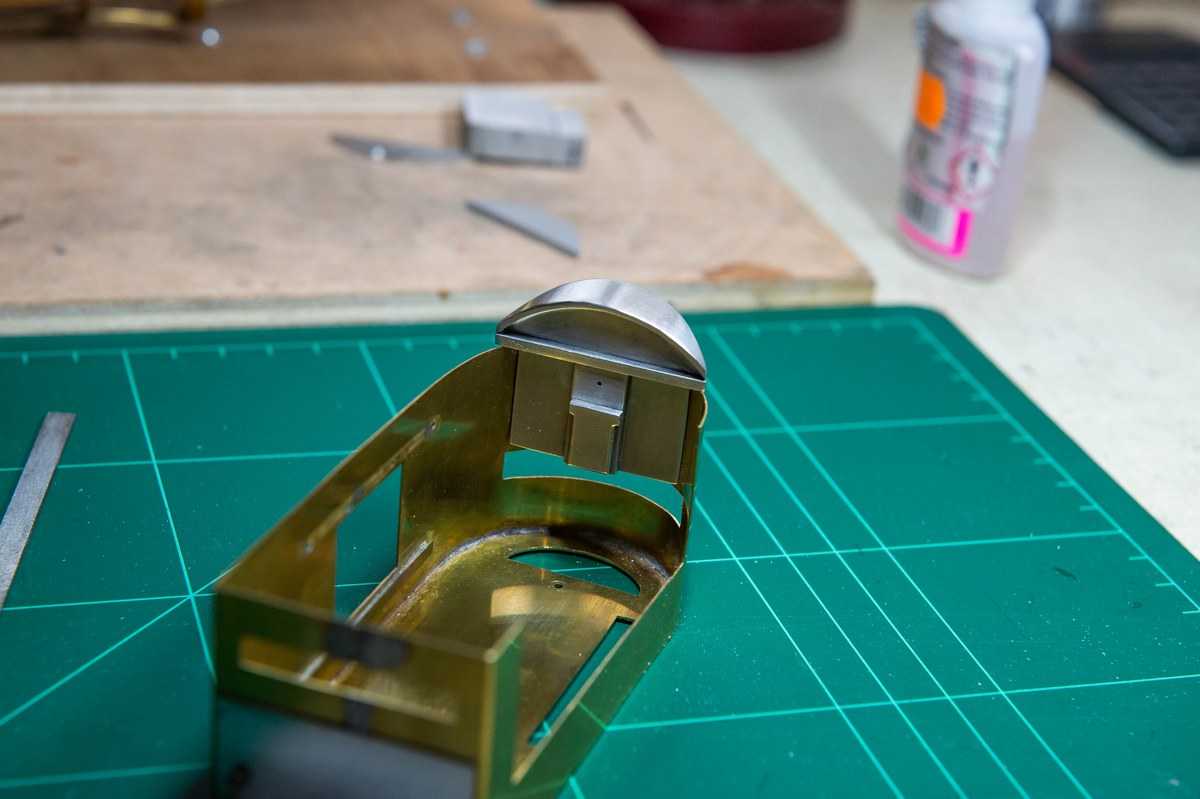

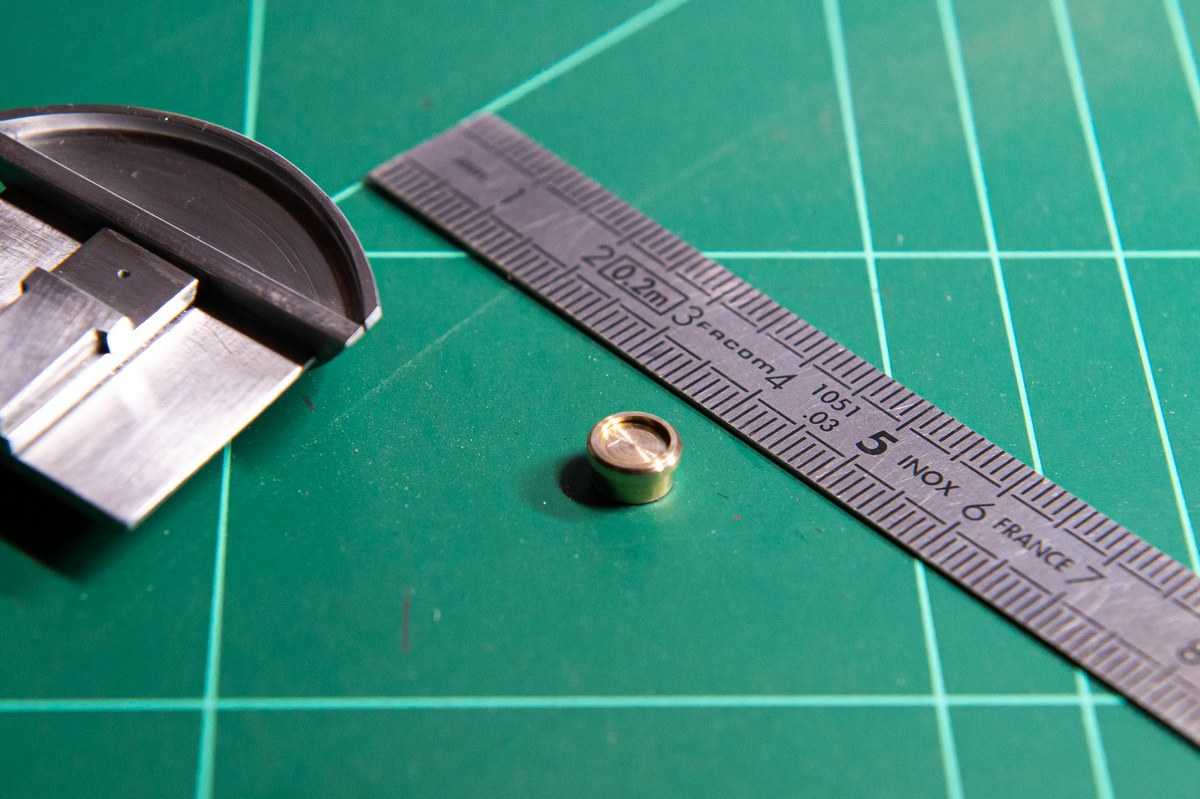

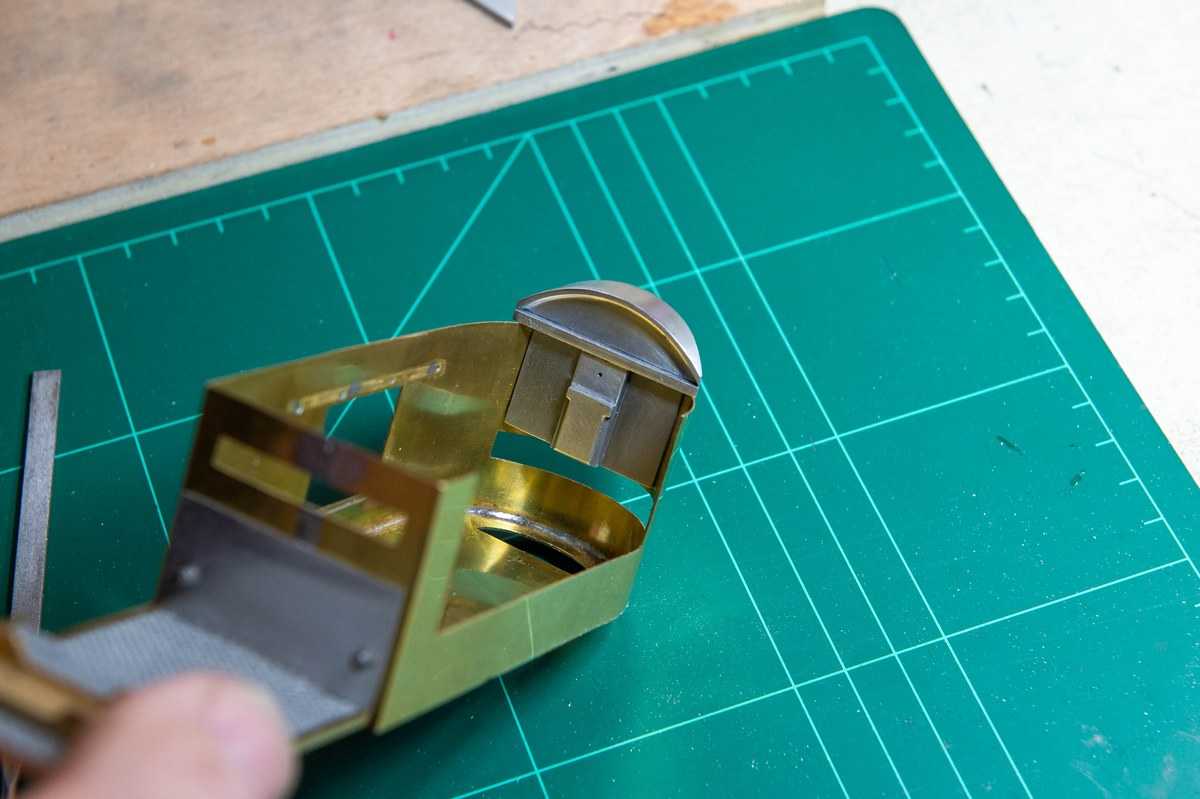

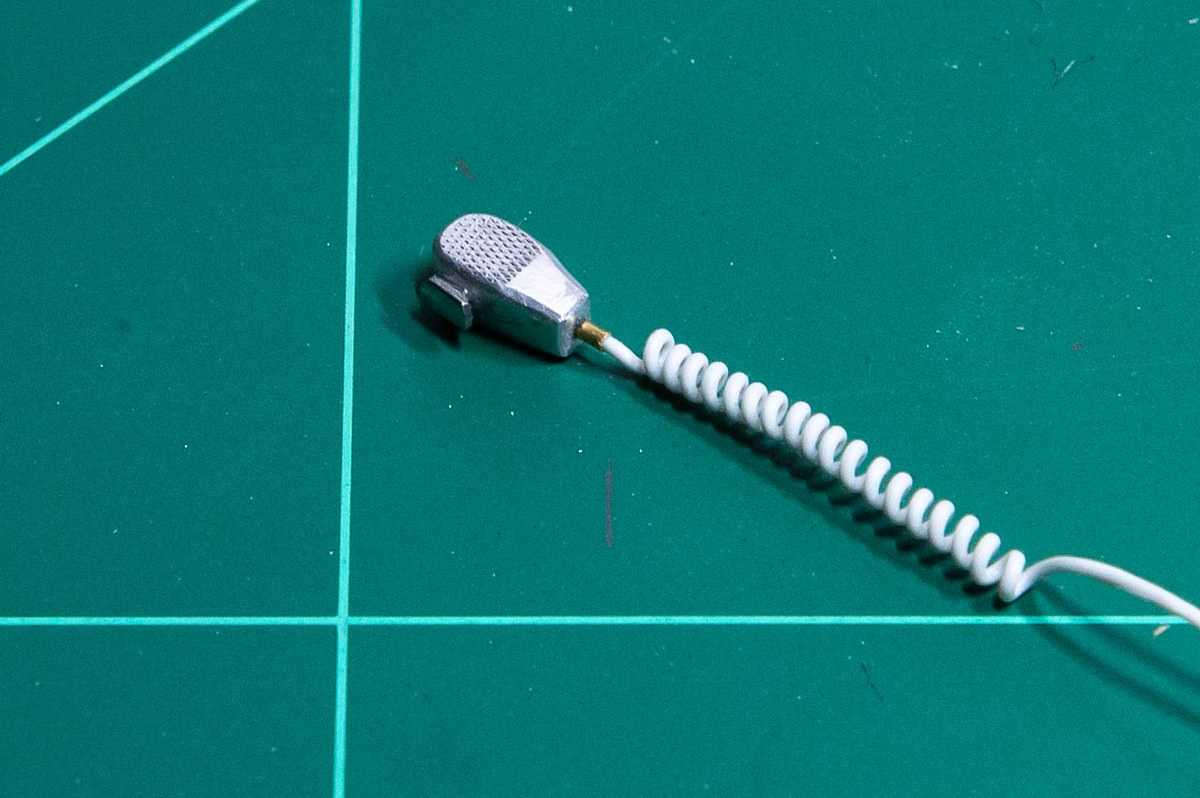

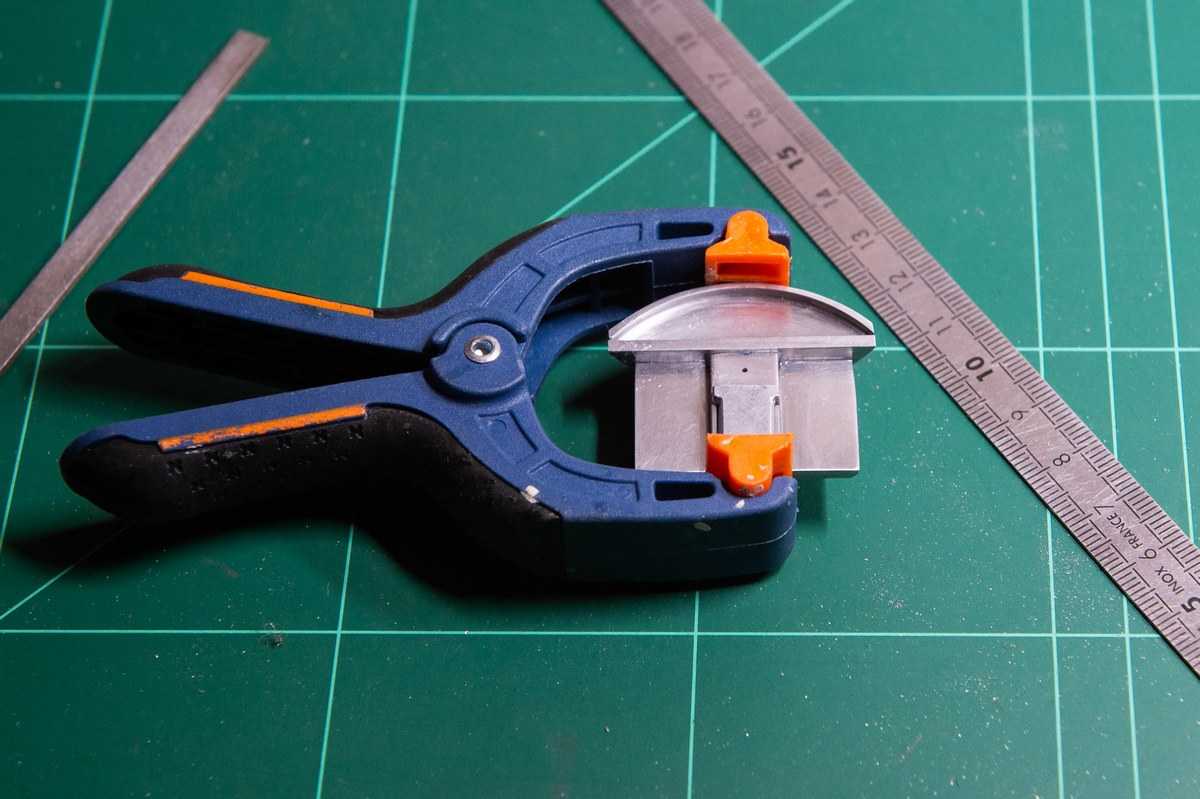

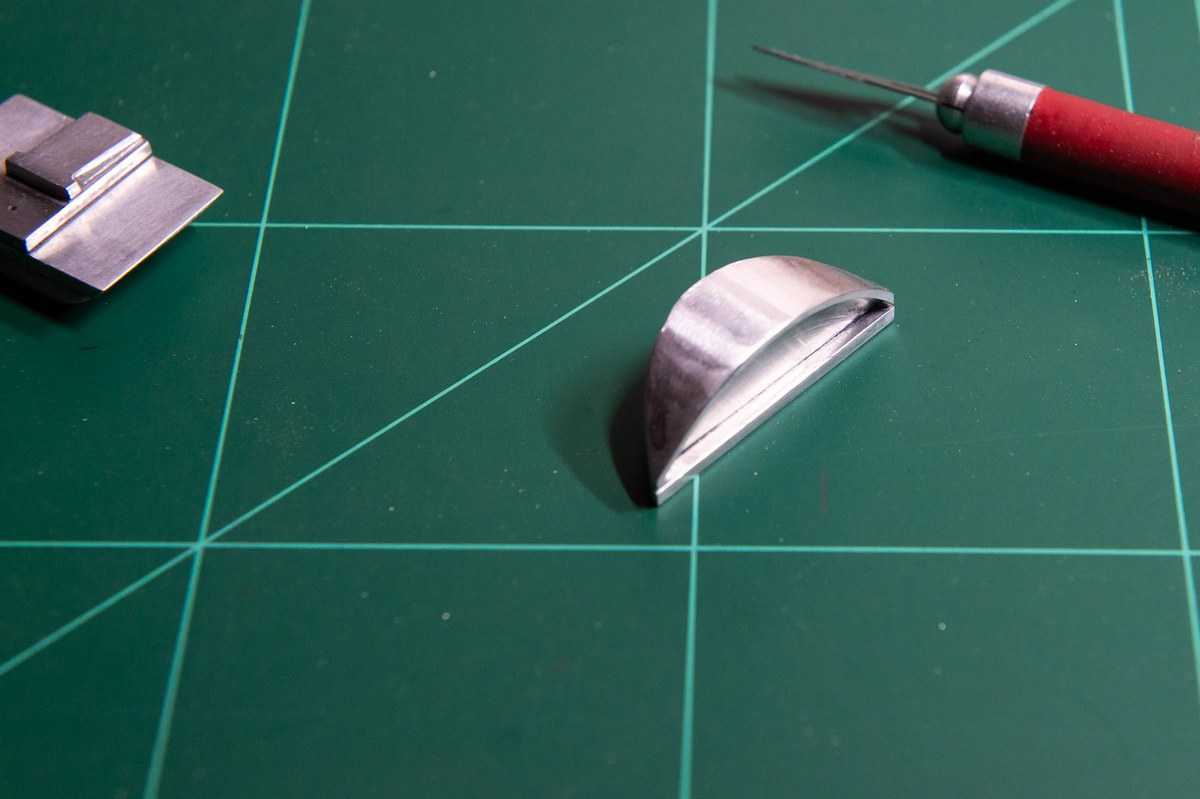

Fabrication du poste de pilotage

Mise à jour 26/12/2025

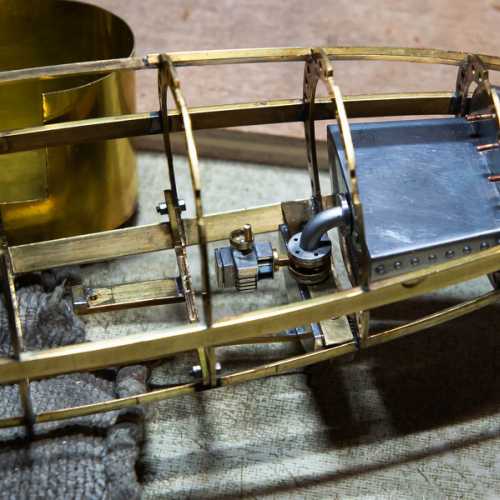

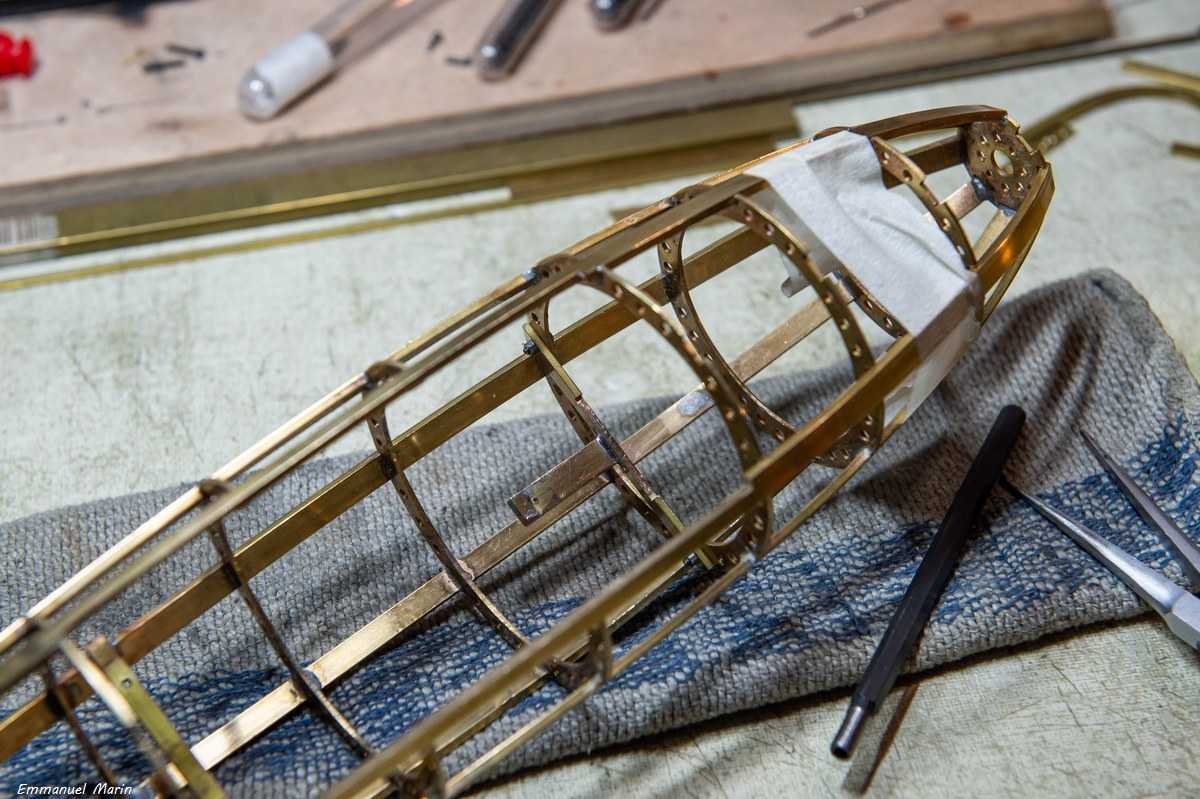

Reprise des supports pour pouvoir fixer le poste de pilotage. Support moteur.

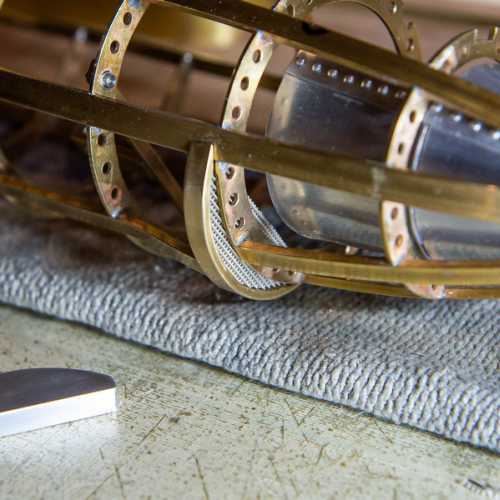

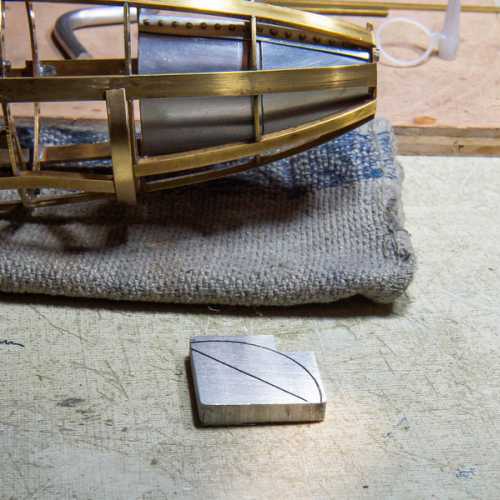

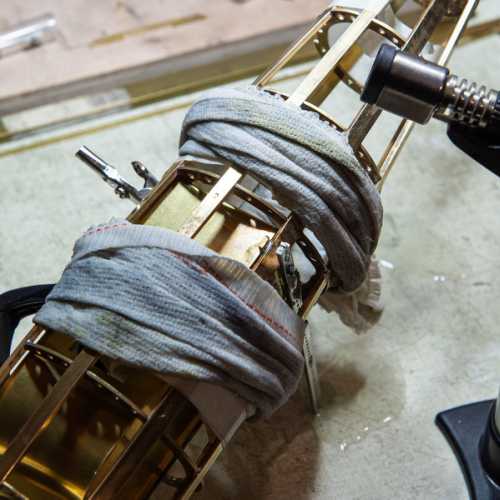

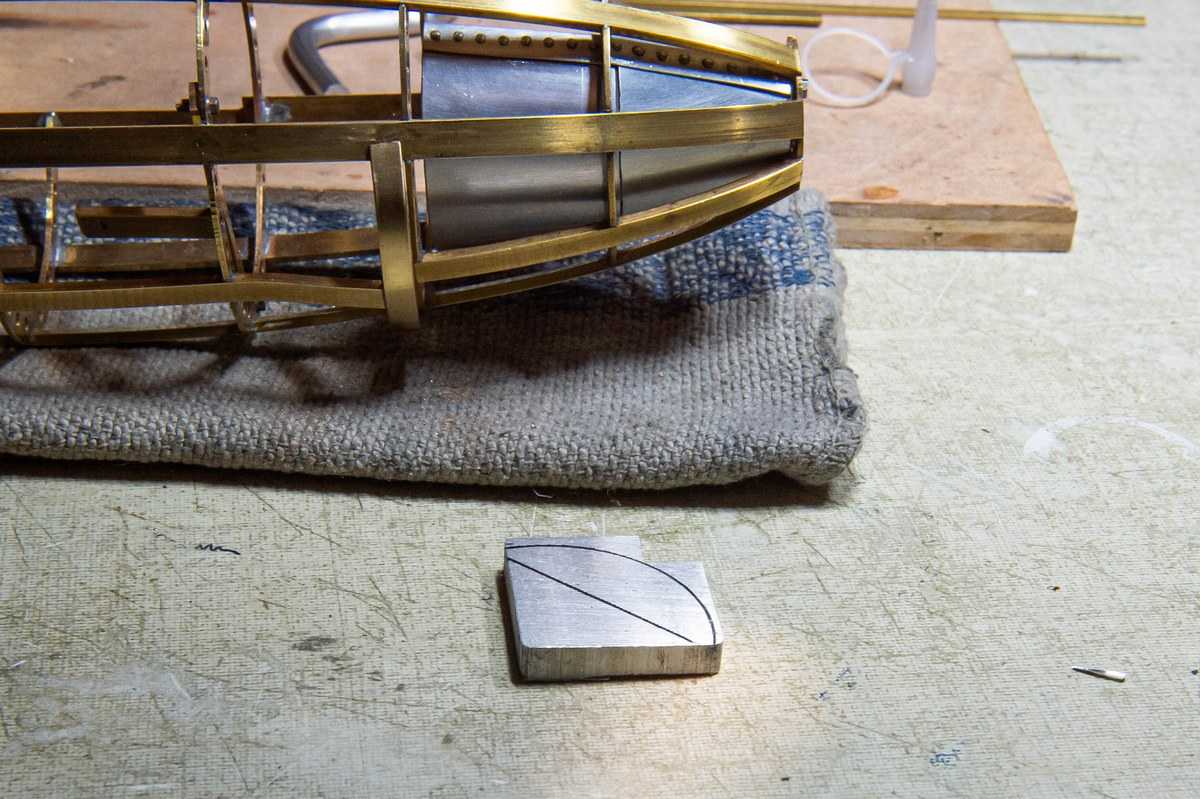

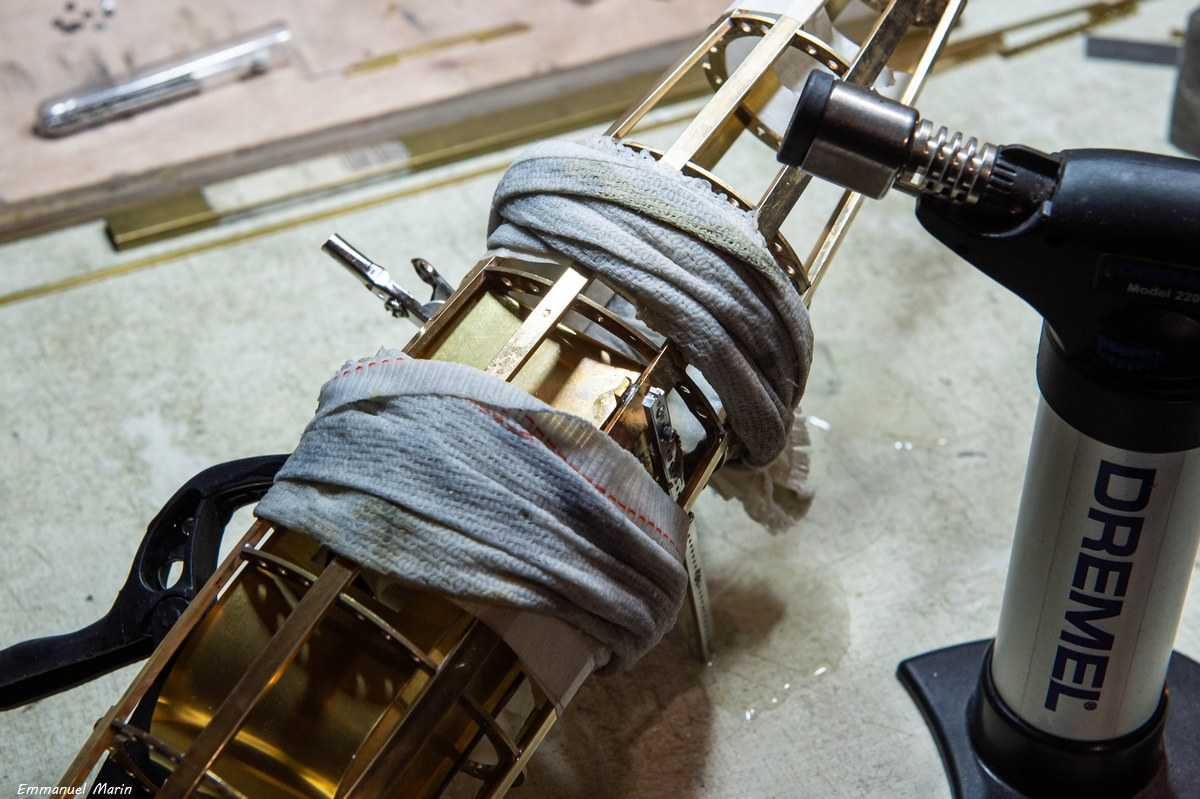

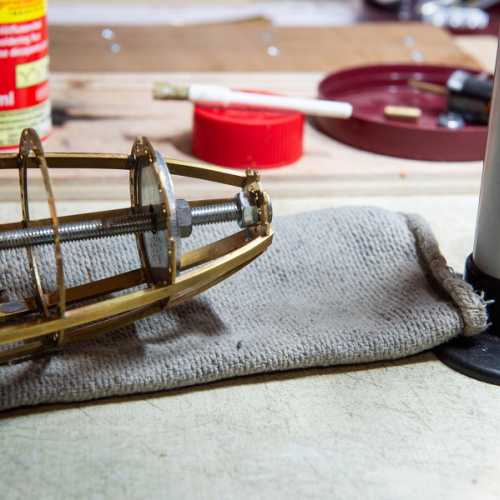

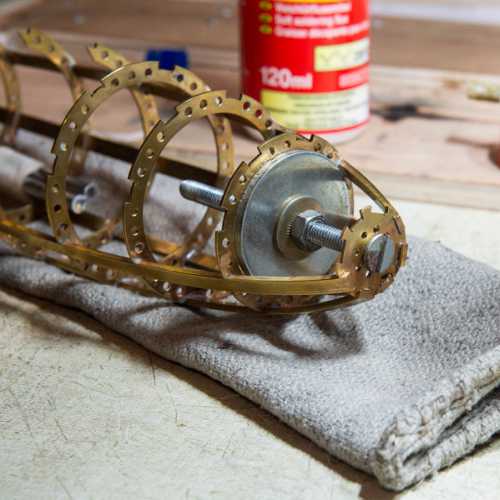

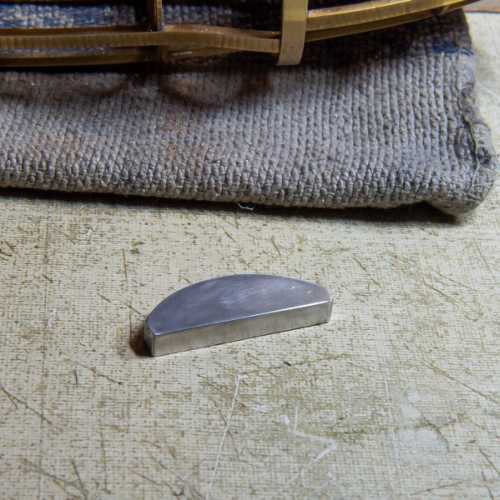

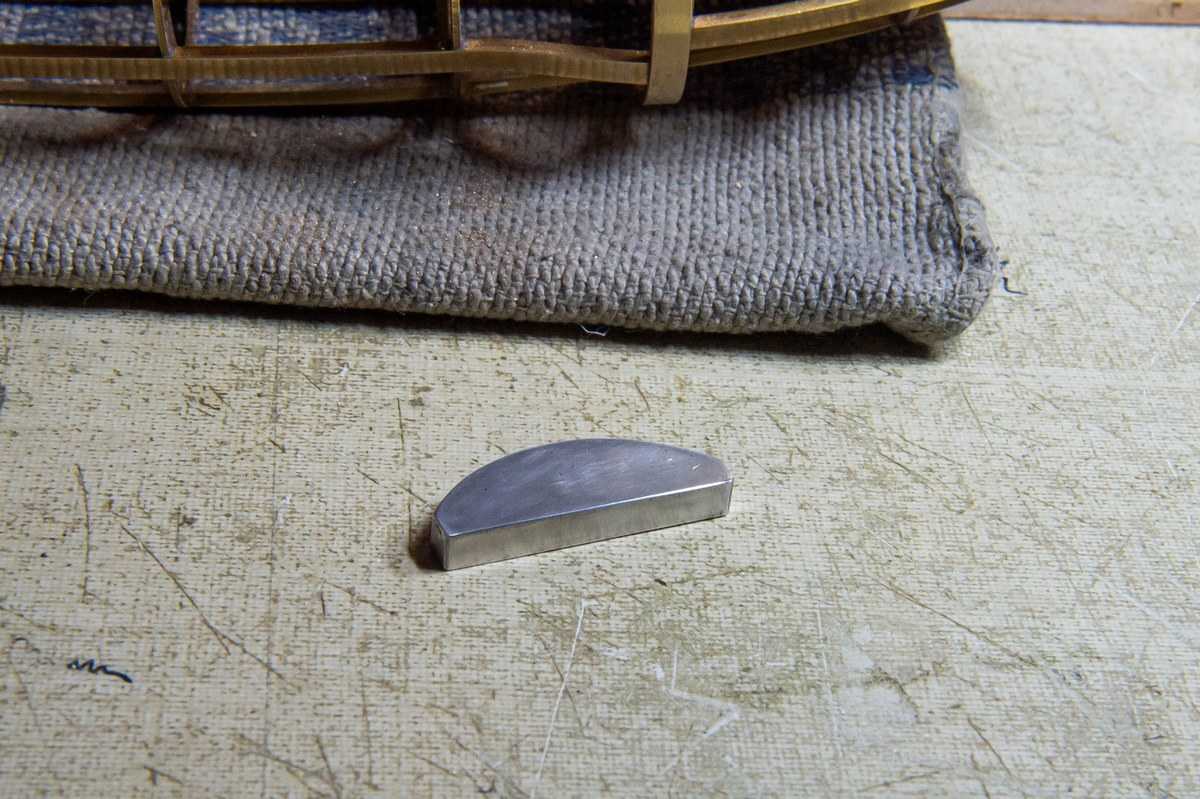

Utilisation de tissus mouillés pour éviter lors de la soudure du support sur la stucture de faire fondre les soudures existantes.

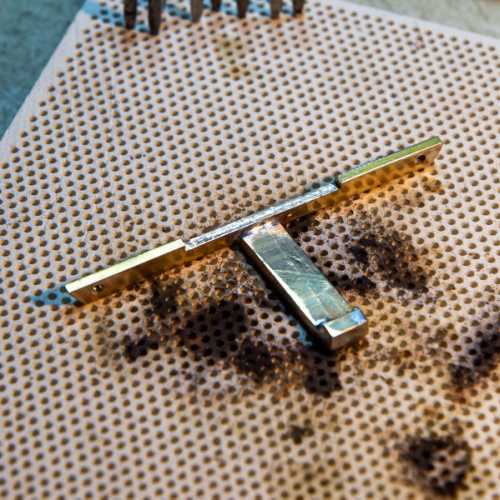

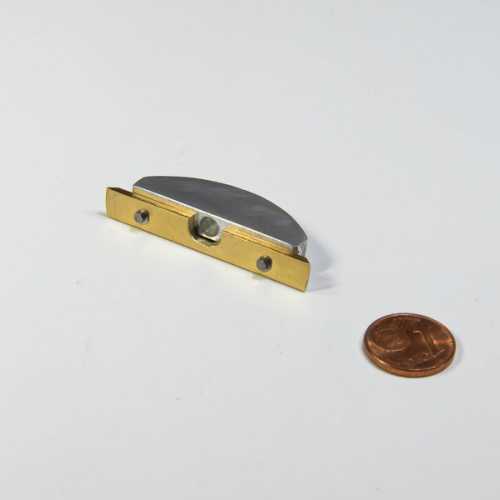

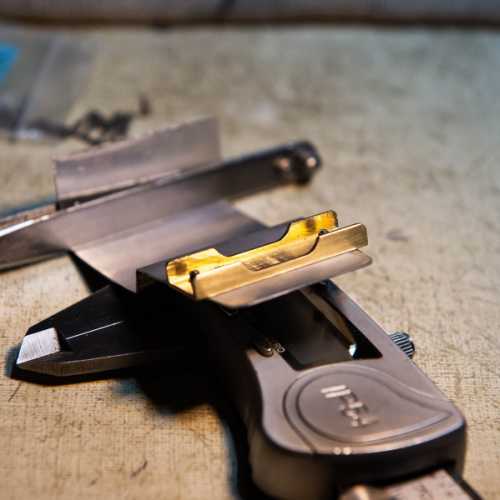

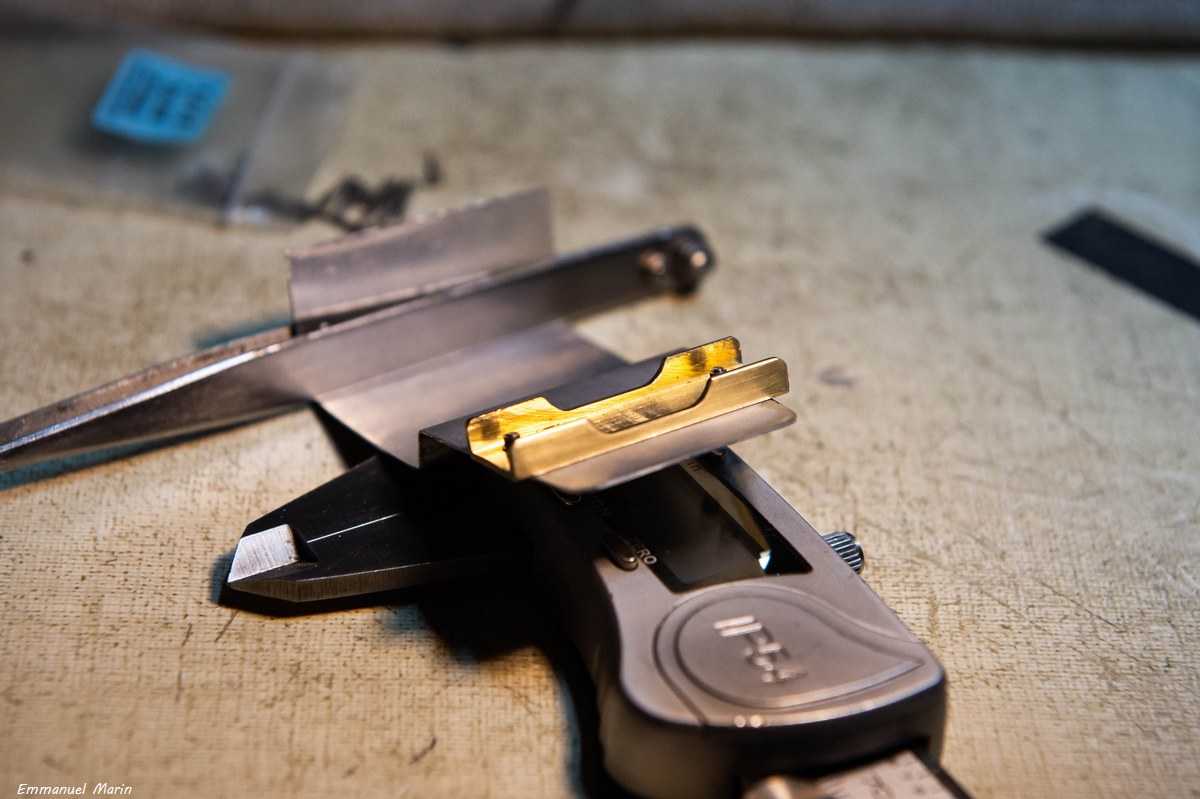

Fabrication du support avant.
Supports mis en place.

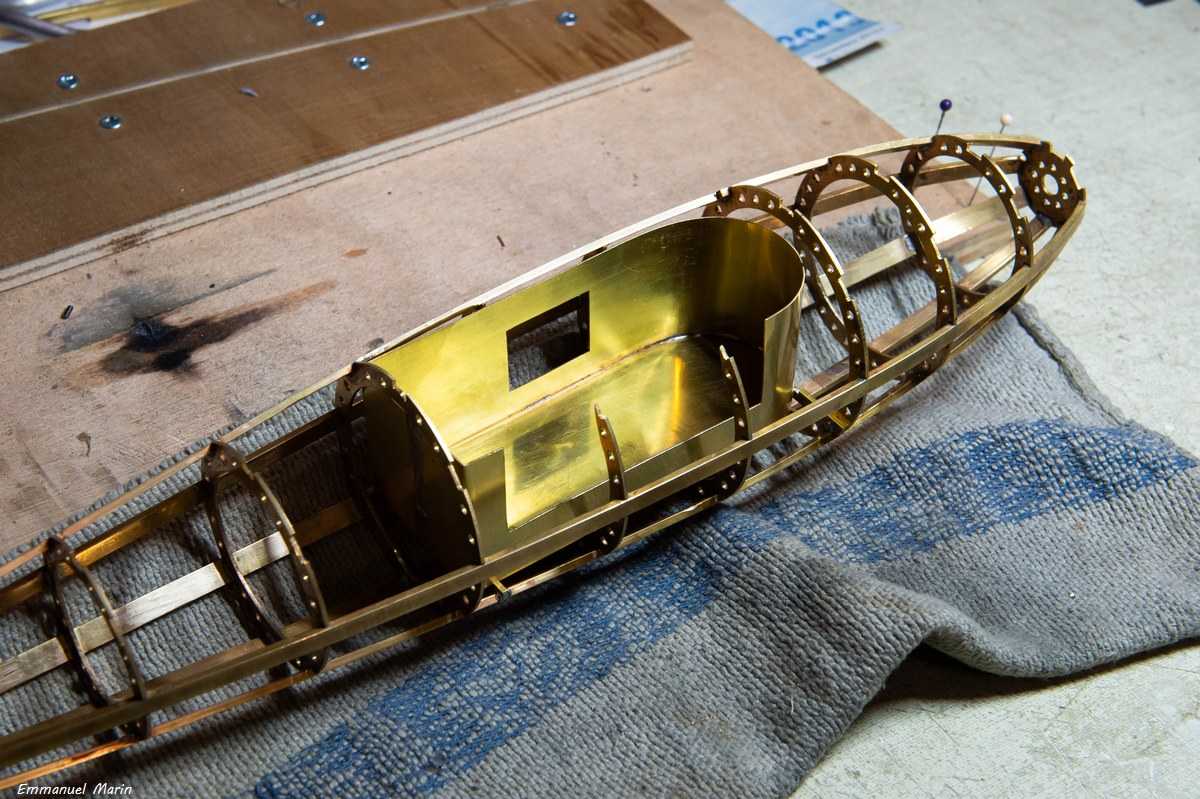

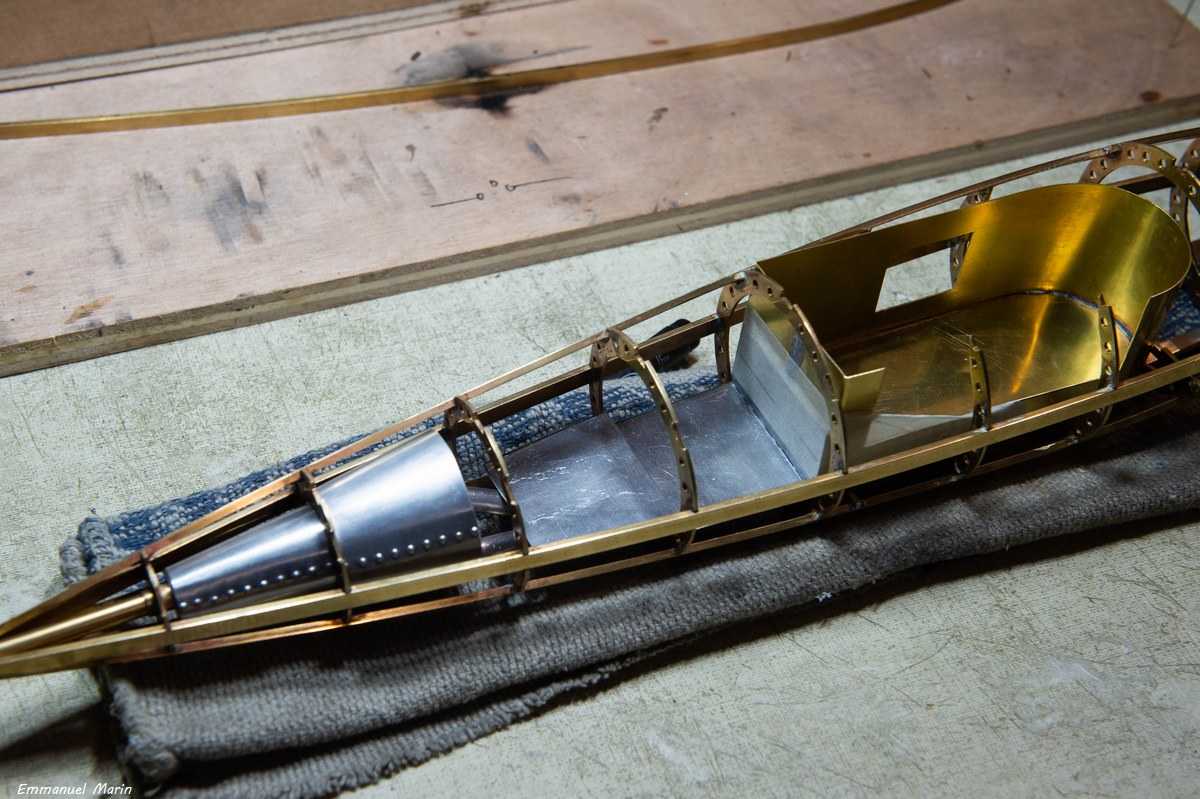

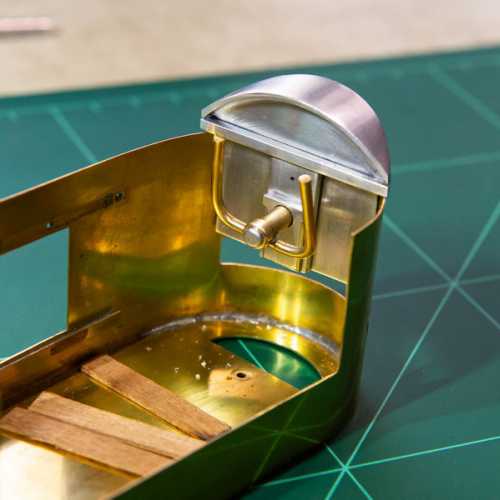

Fixation du poste de pilotage sur les supports.

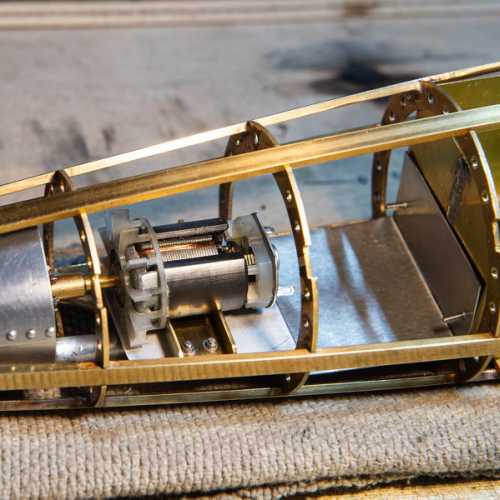

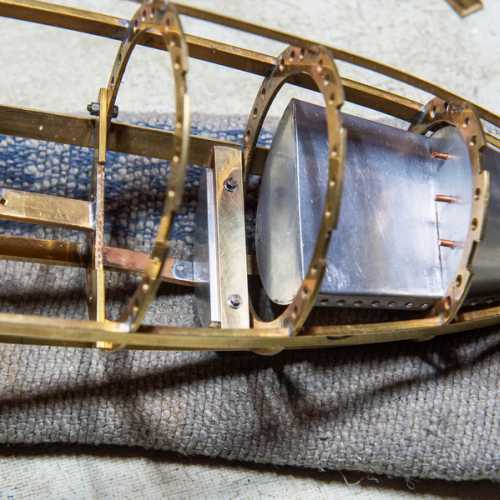

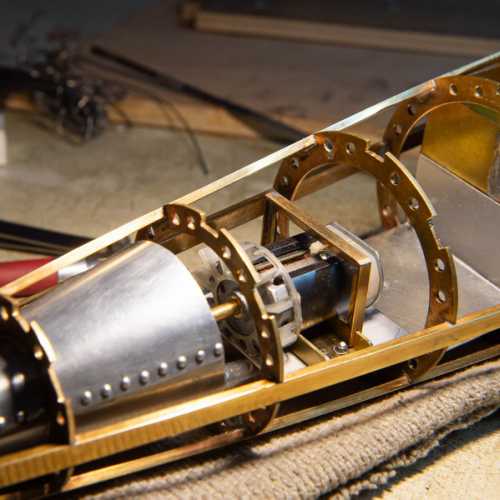

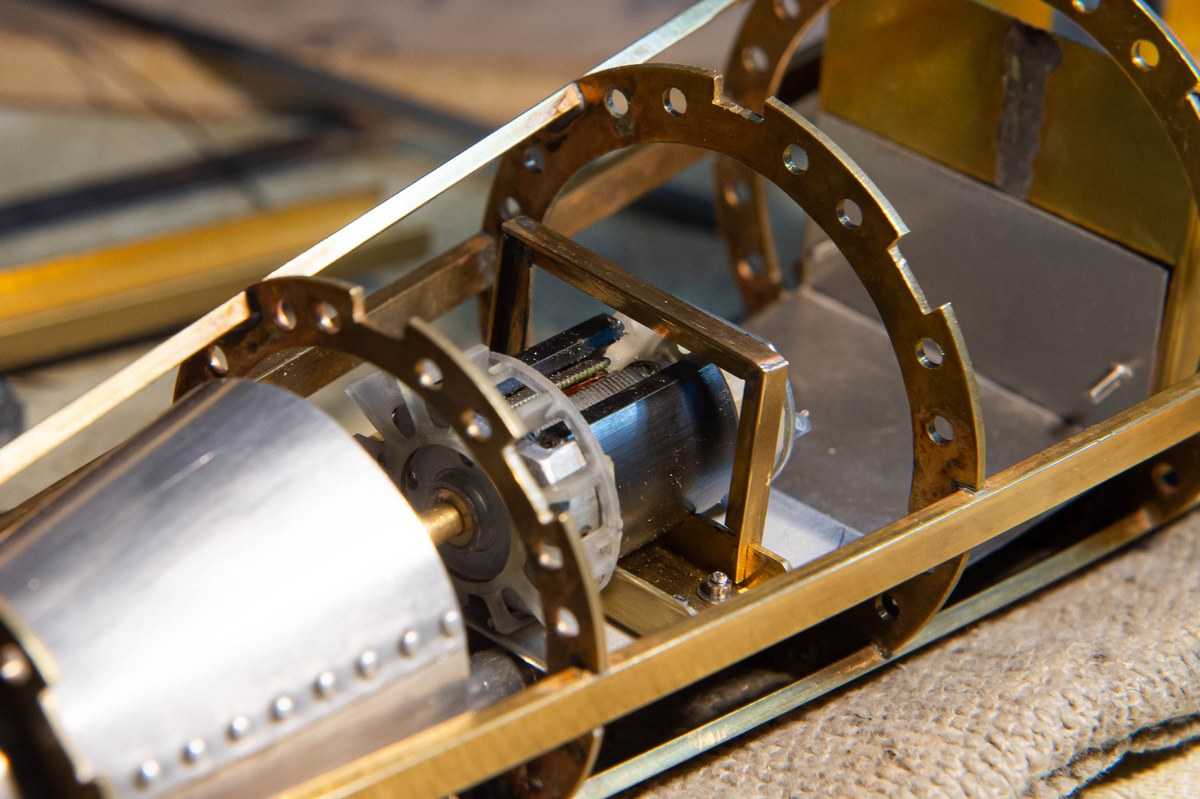

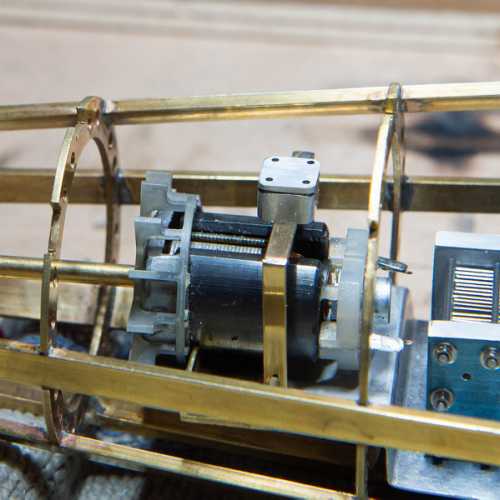

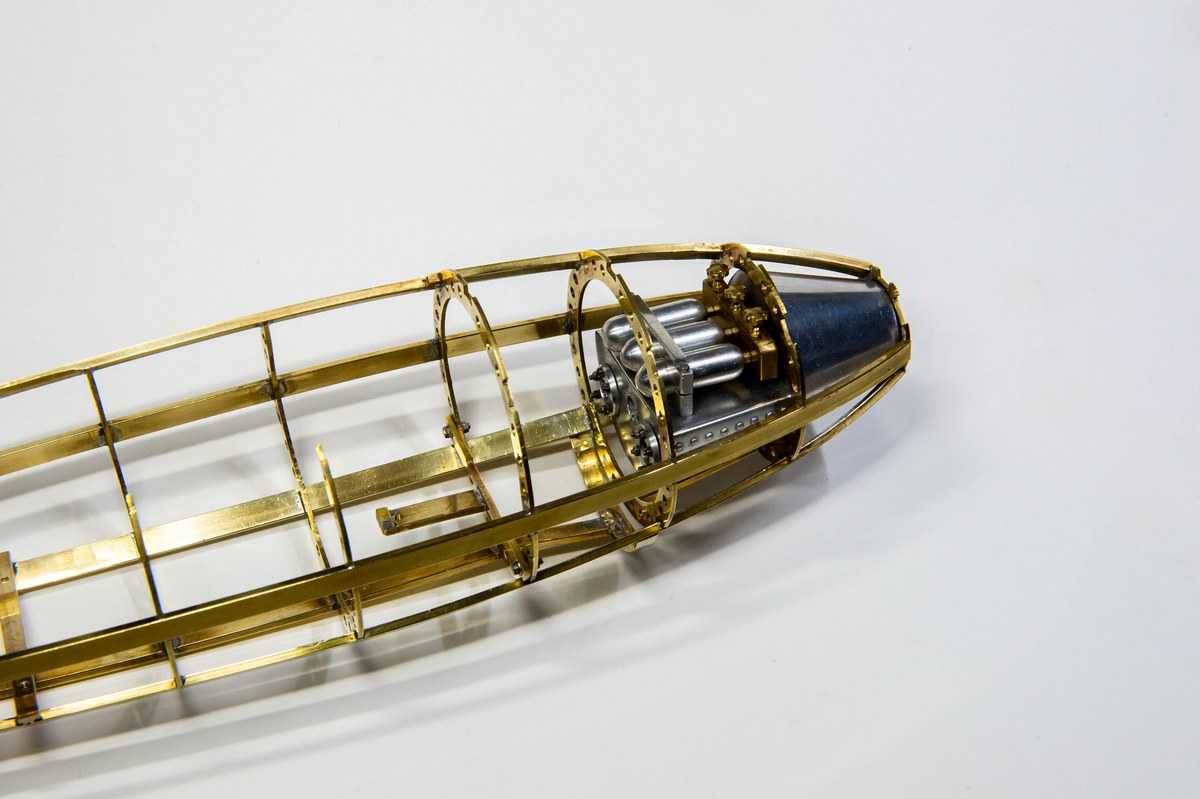

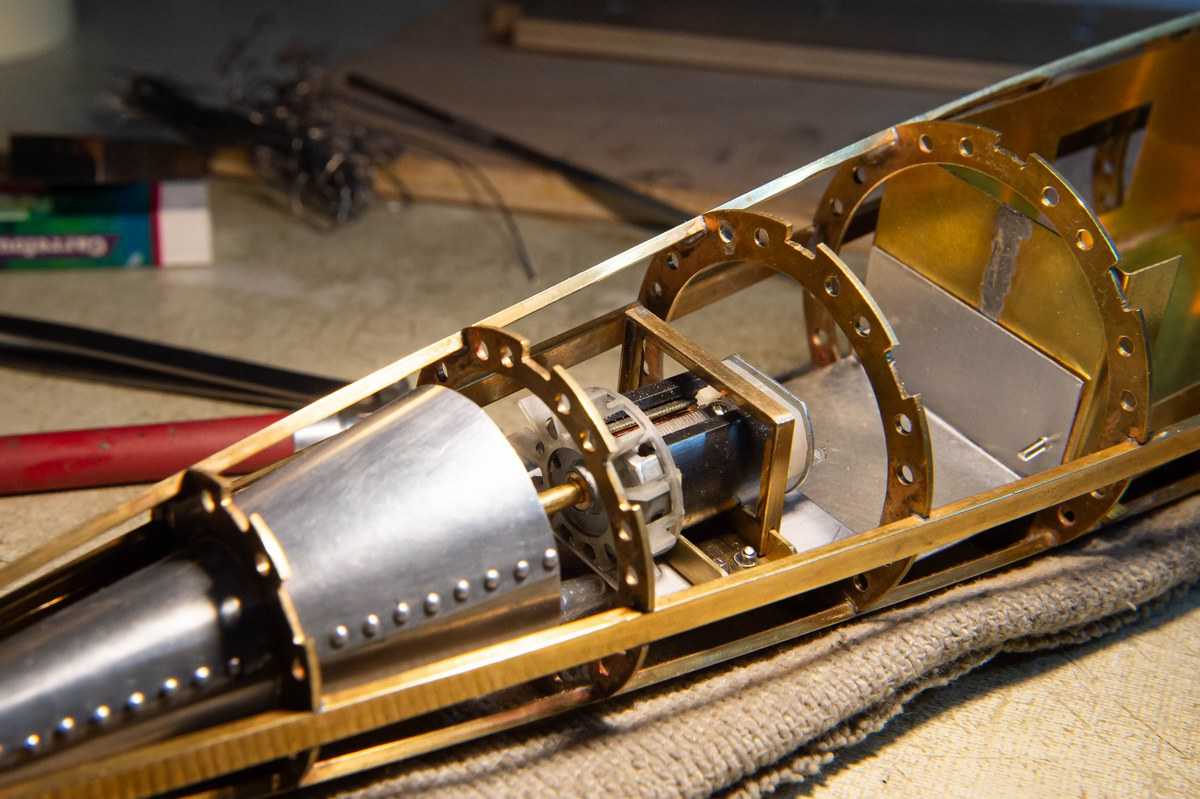

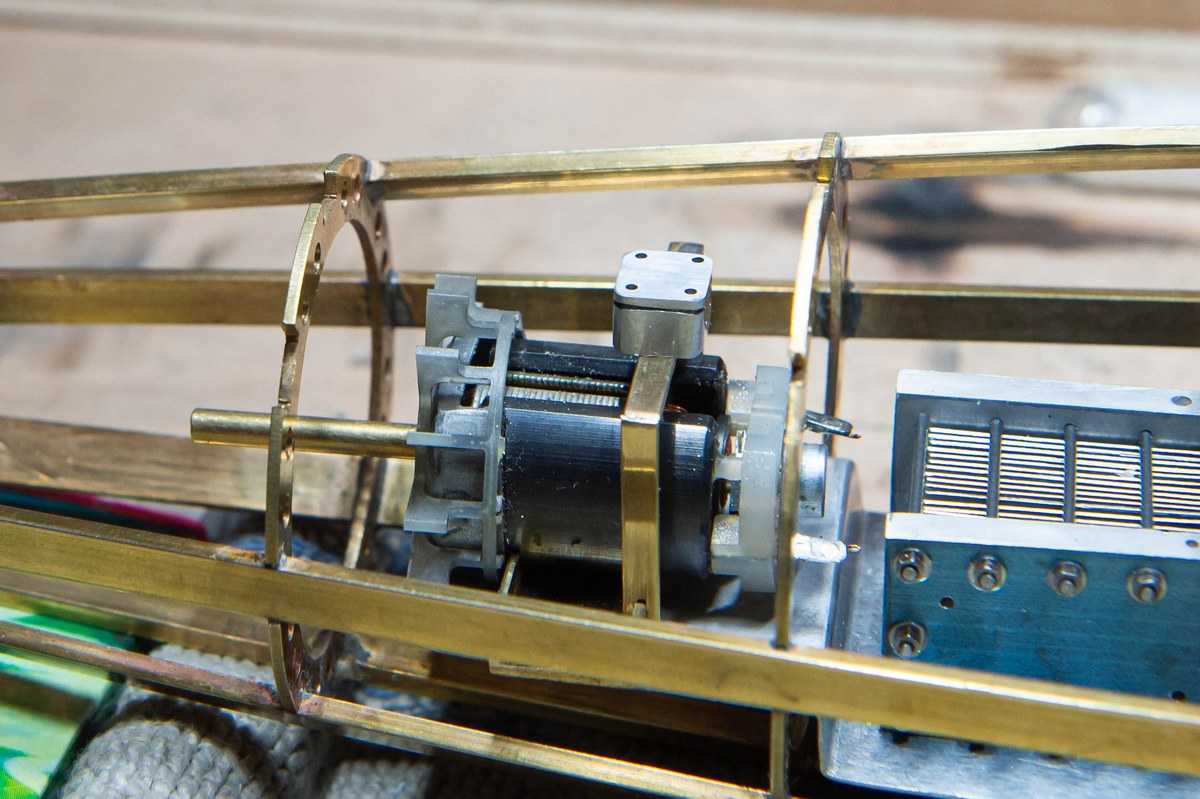

Support moteur.

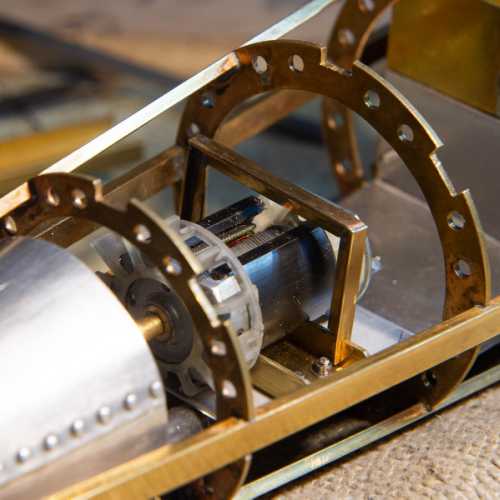

Support moteur.

Mise à jour 28/12/2025

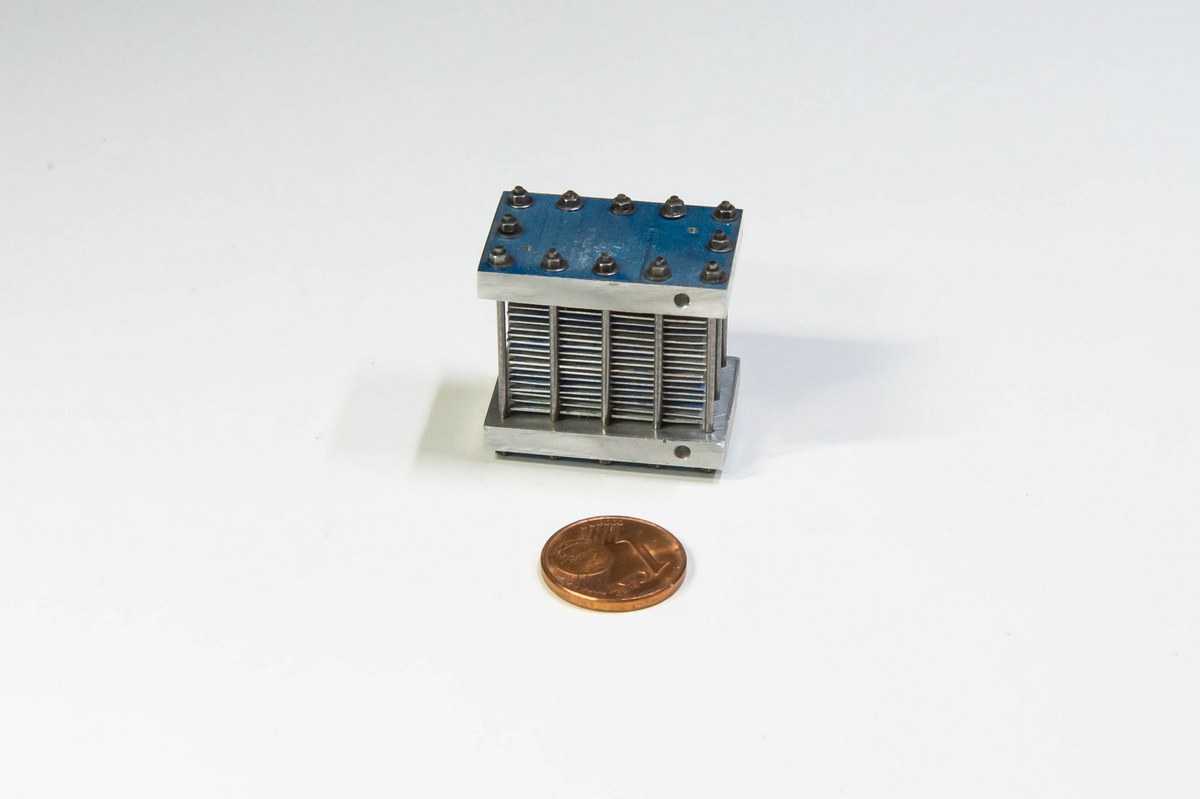

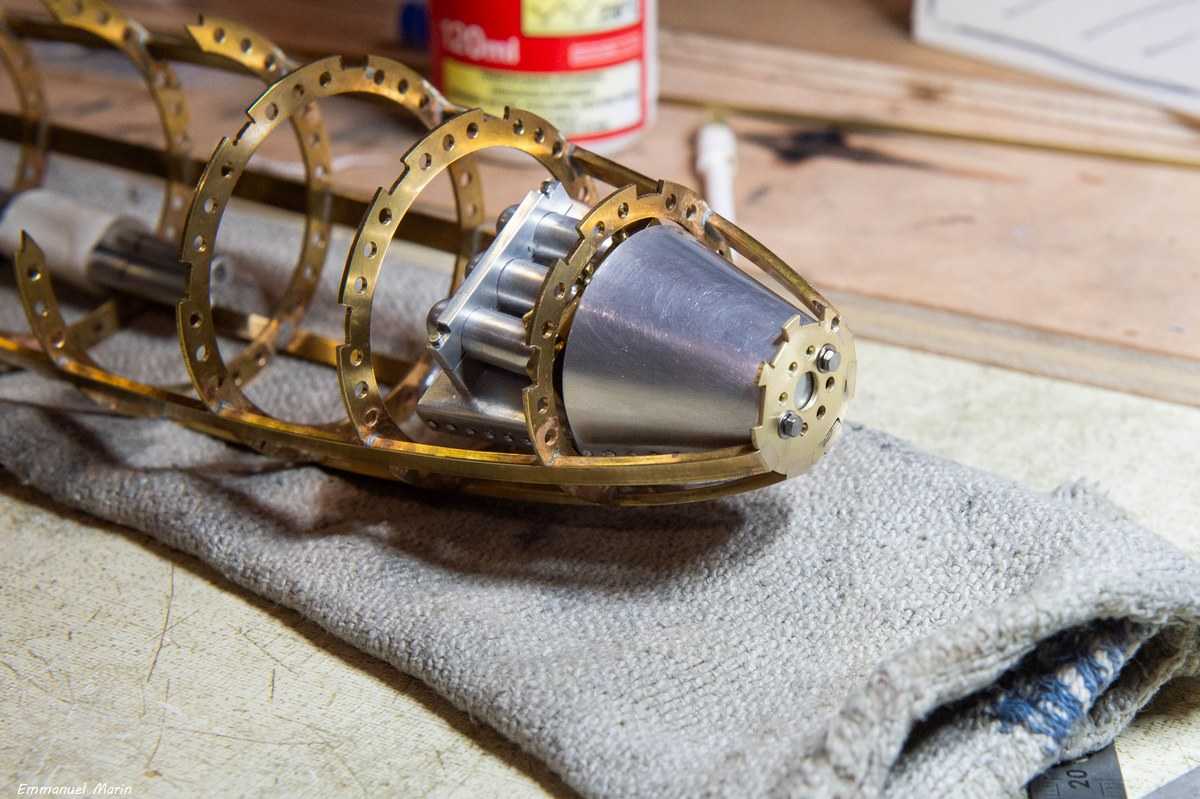

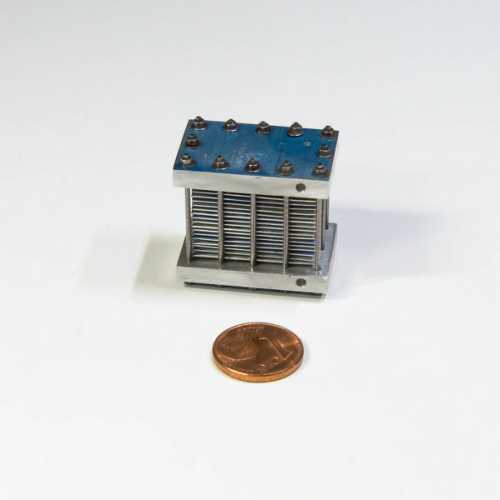

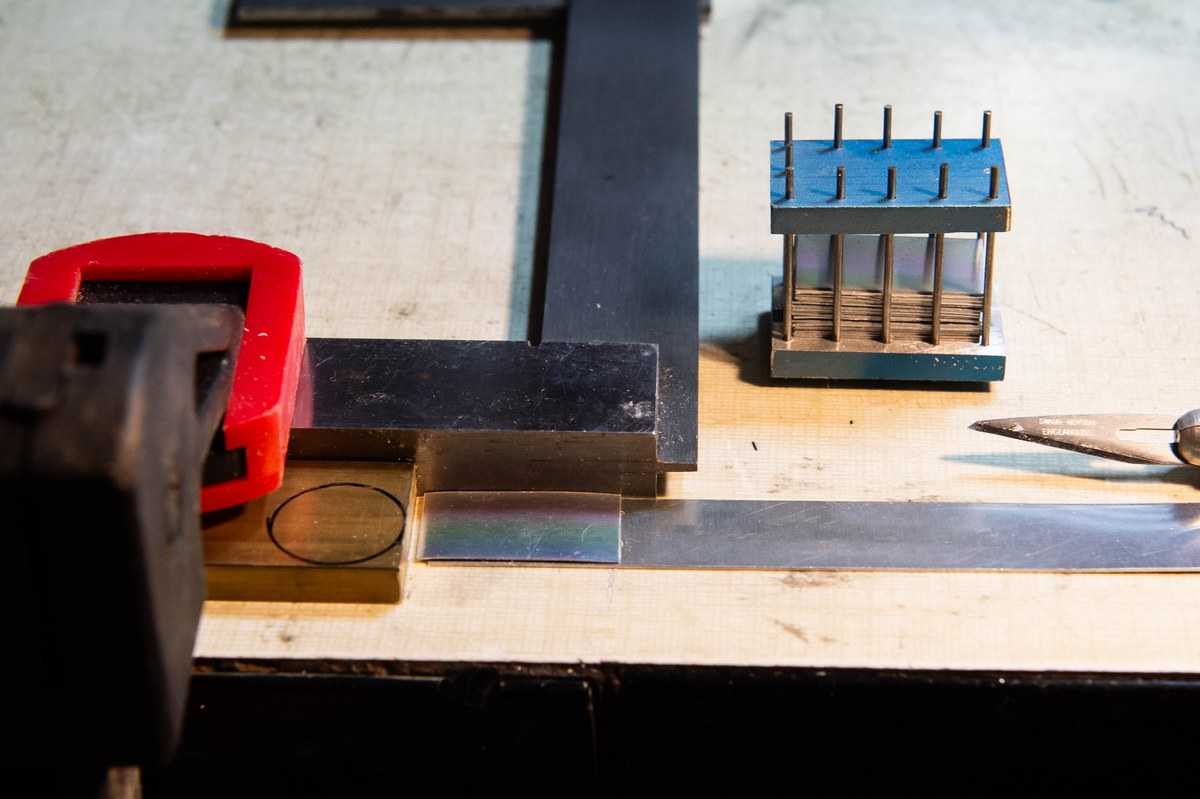

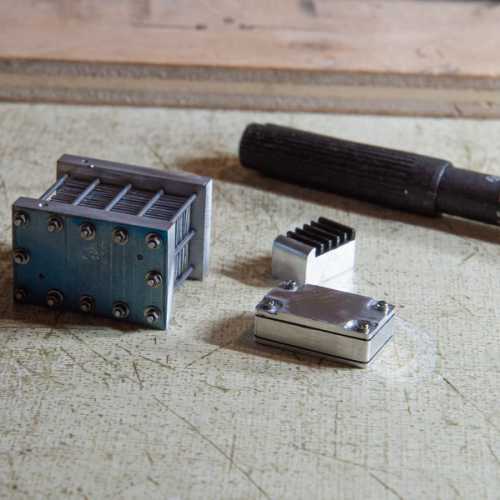

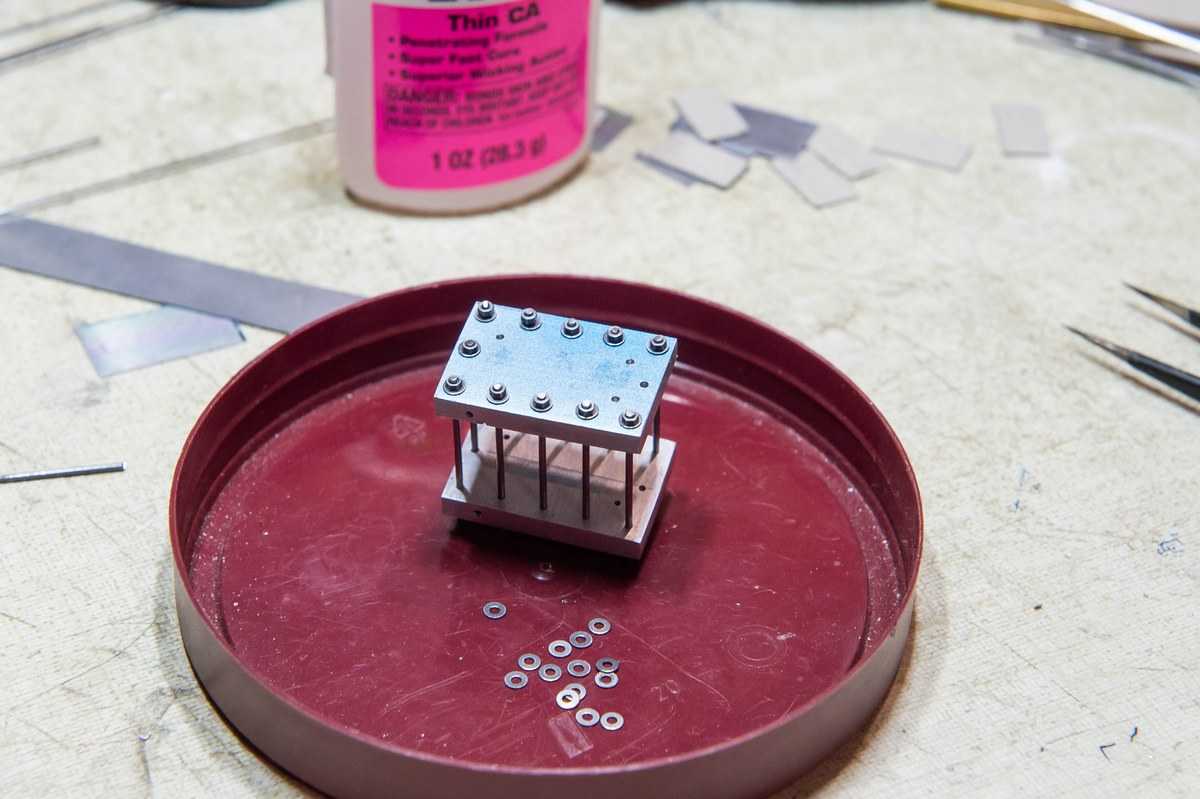

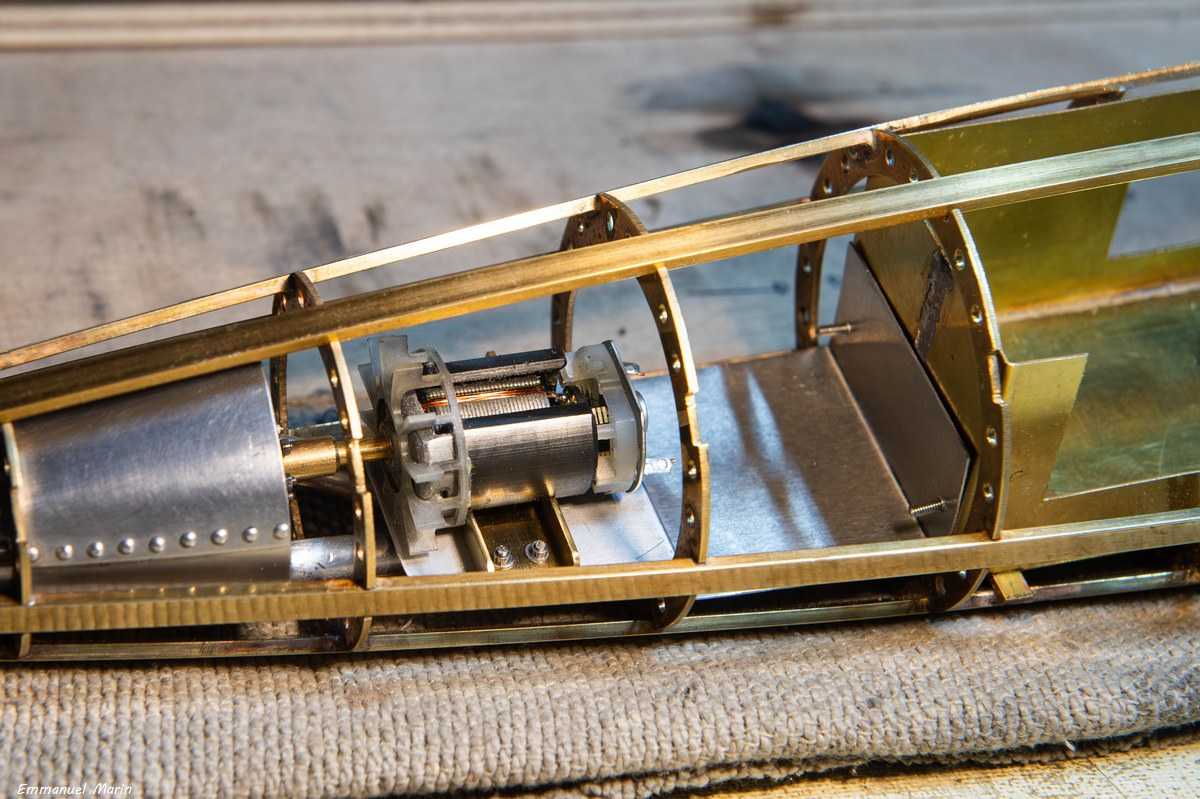

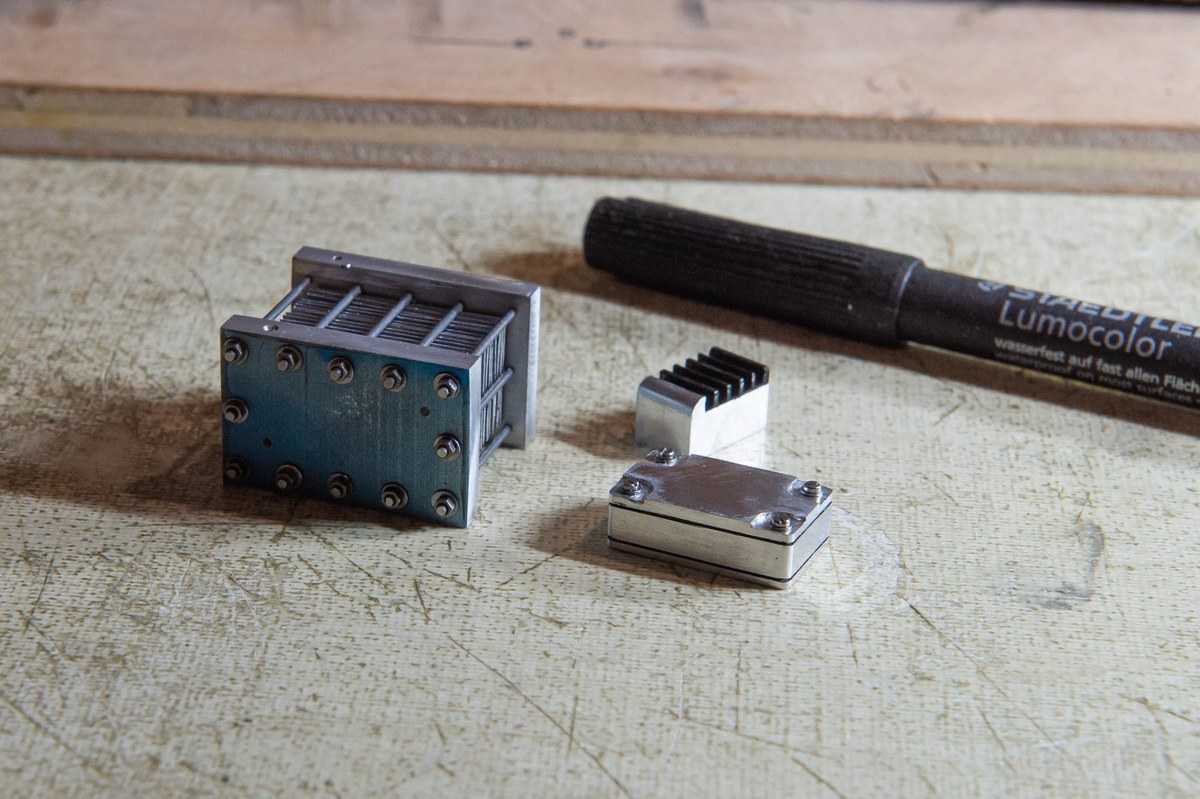

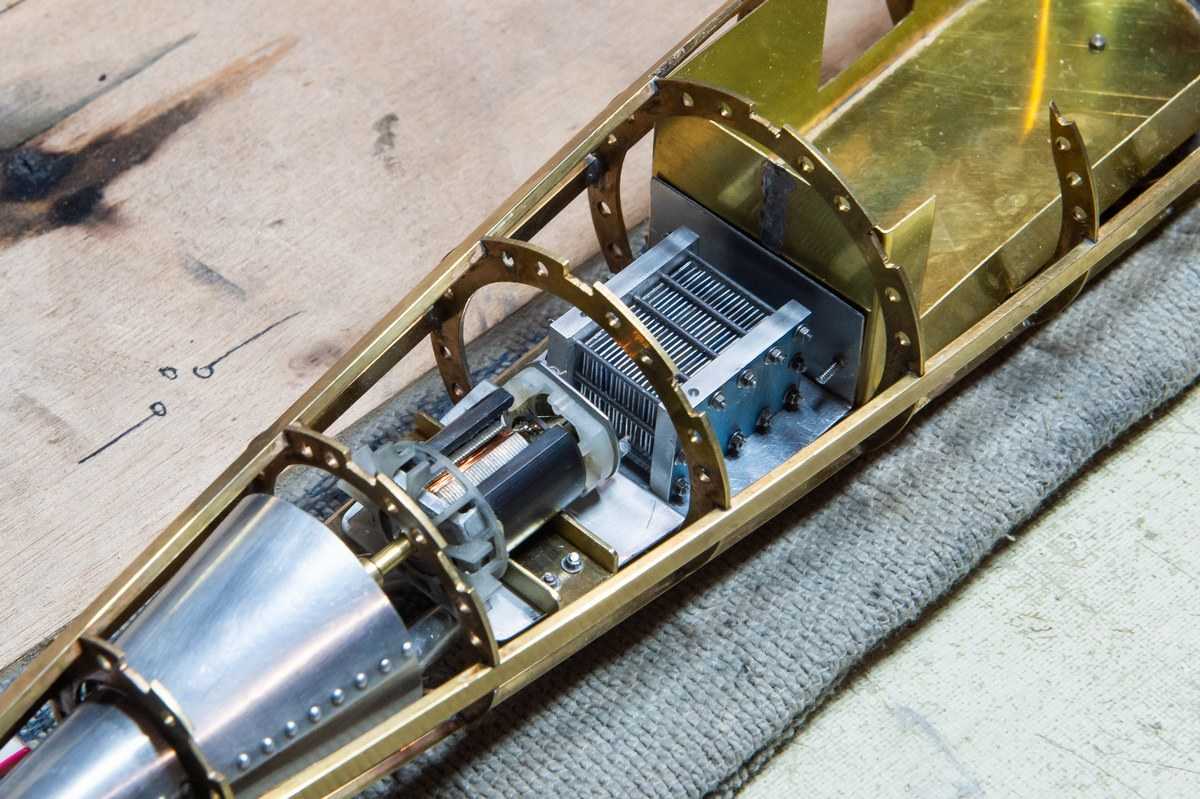

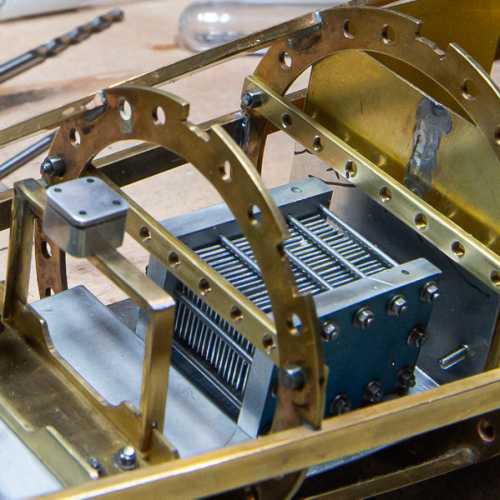

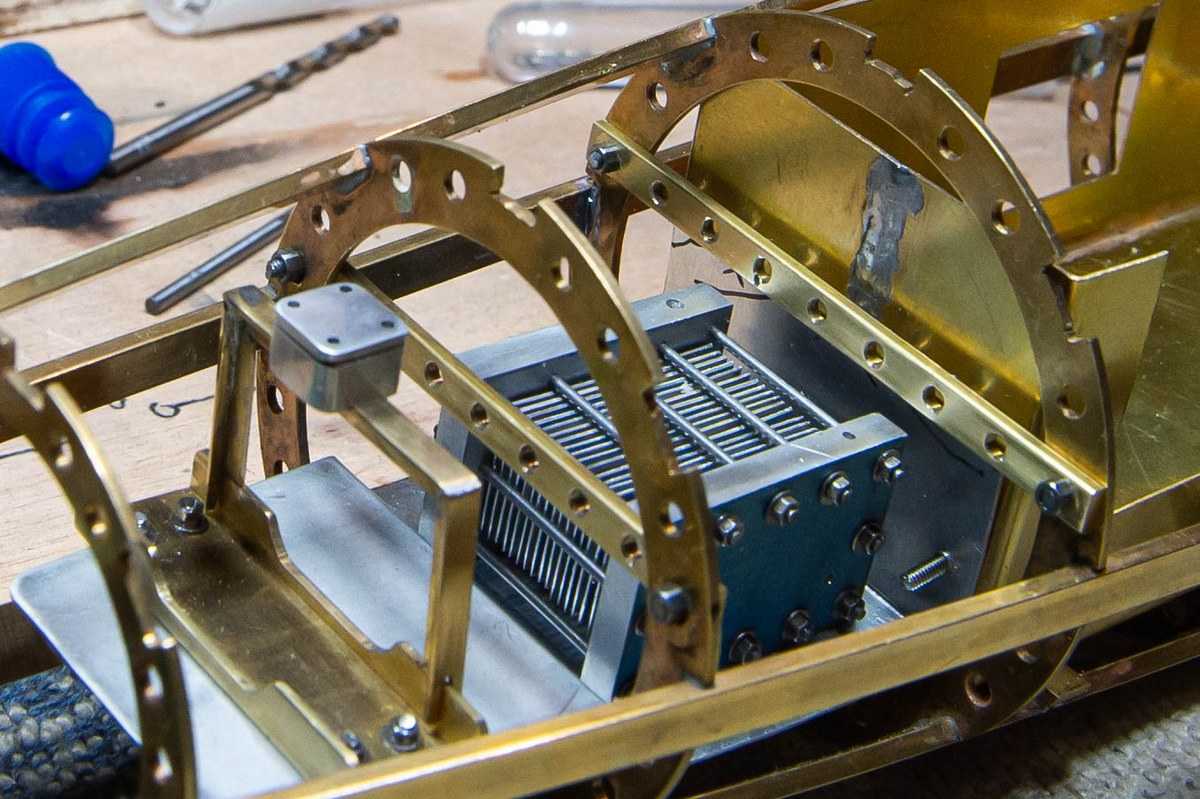

Pile à combustible.

Pile à combustible sous-marin Tintin

Mise à jour 30/12/2025

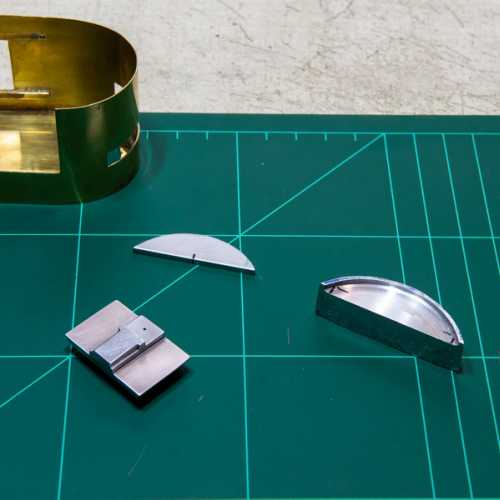

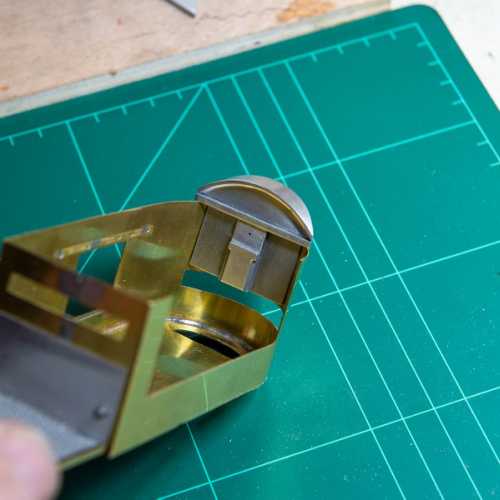

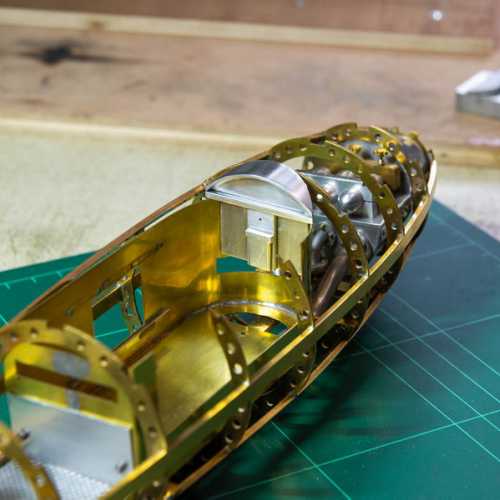

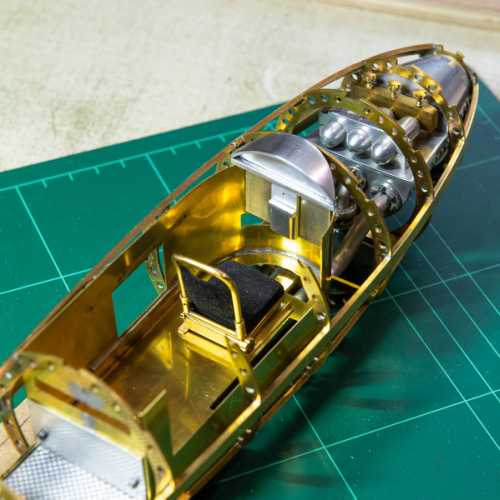

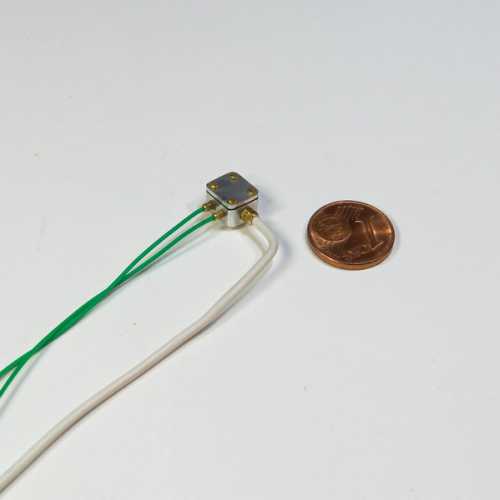

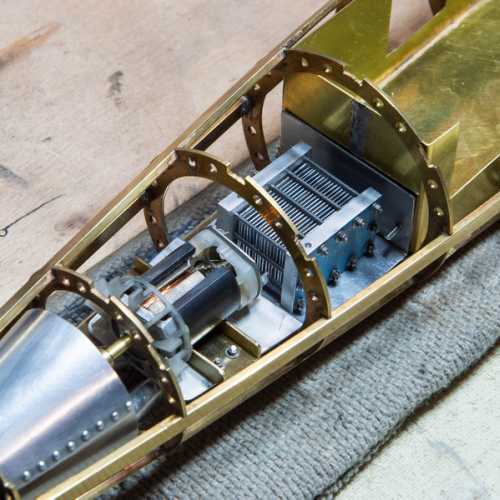

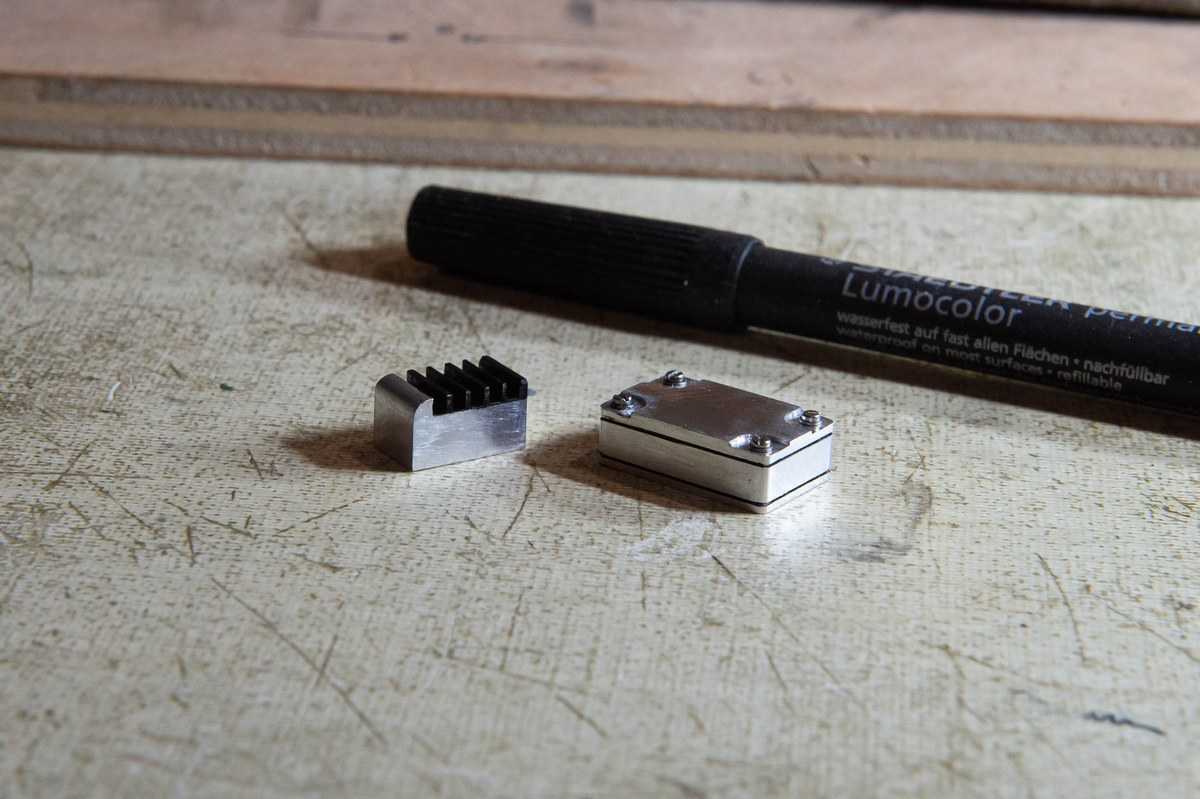

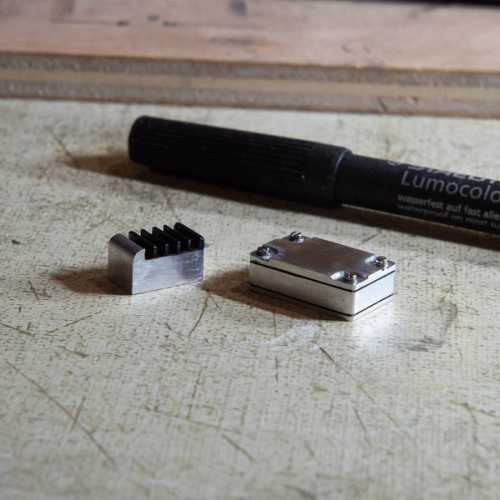

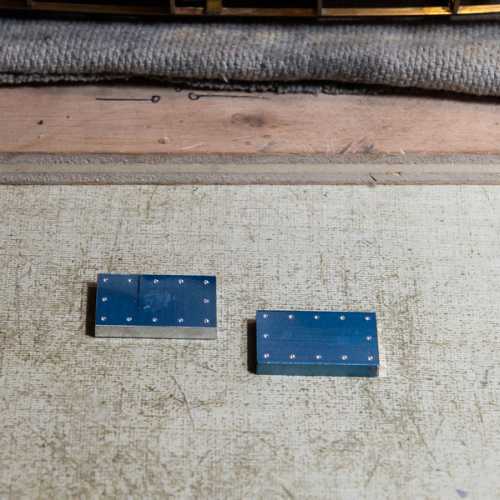

Convertisseur et boite de dérivation

Mise à jour x
xxx

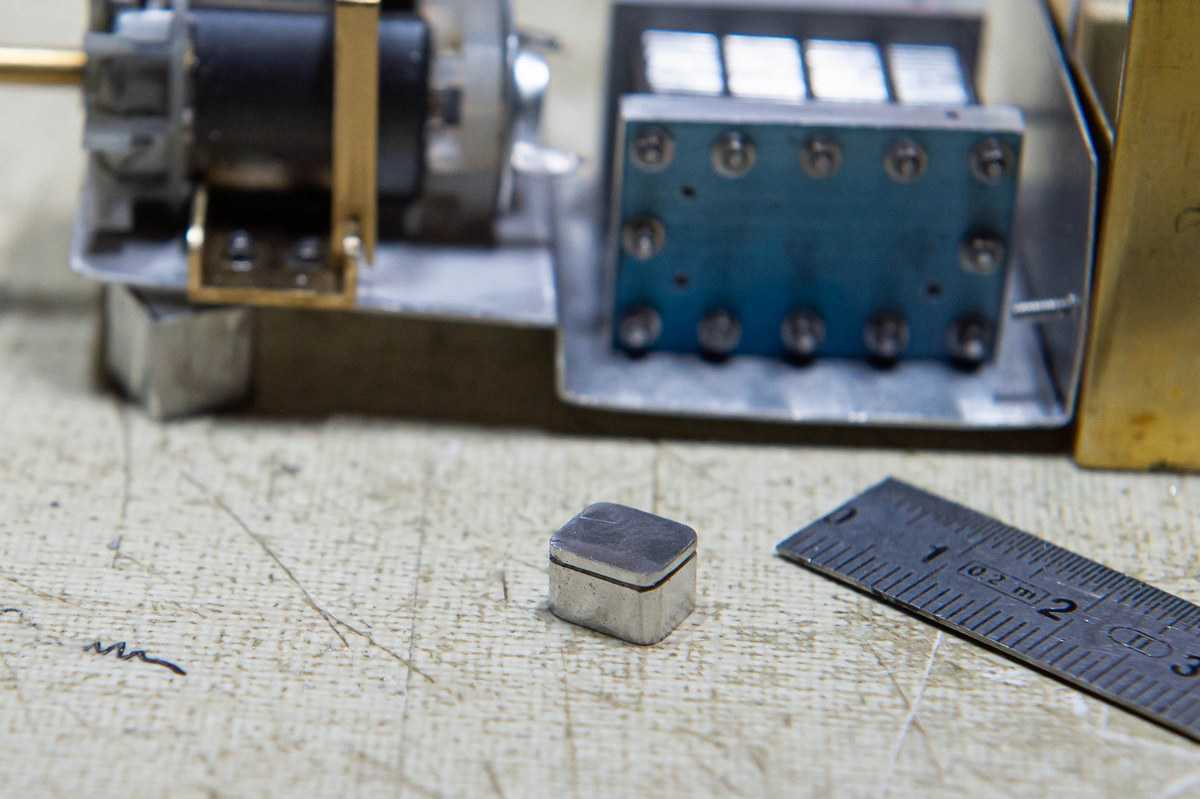

Fabrication du support de la boite de raccordement du moteur.

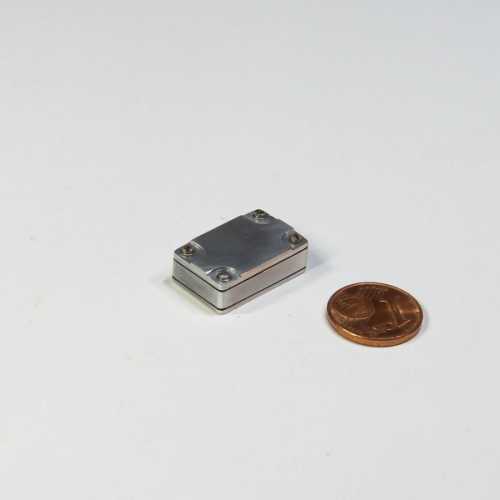

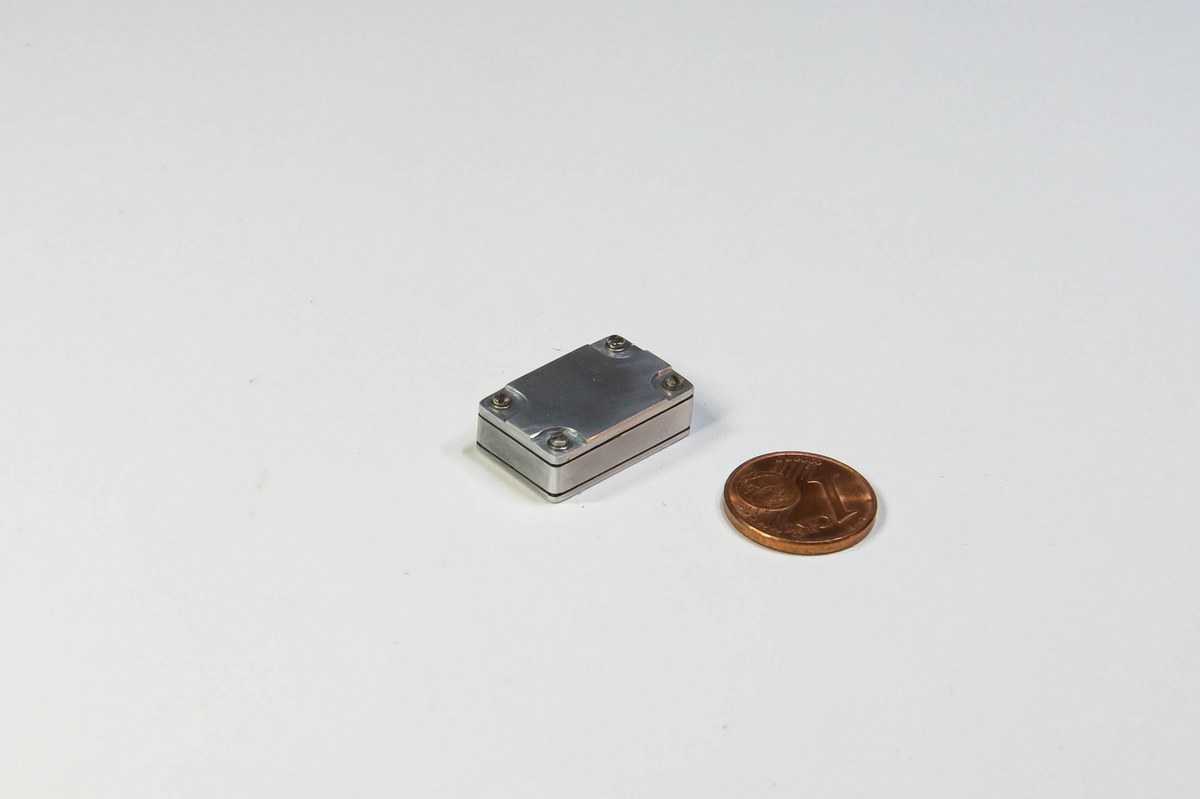

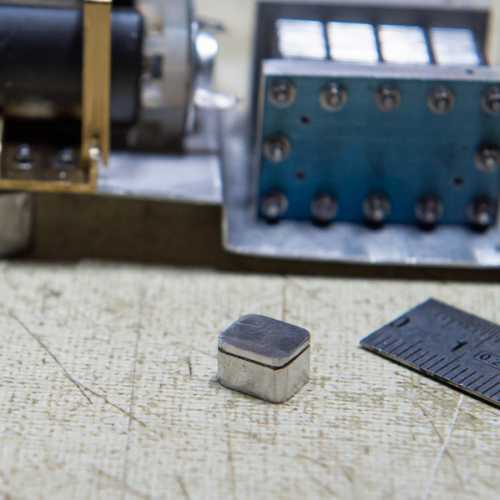

Boite de raccordement moteur

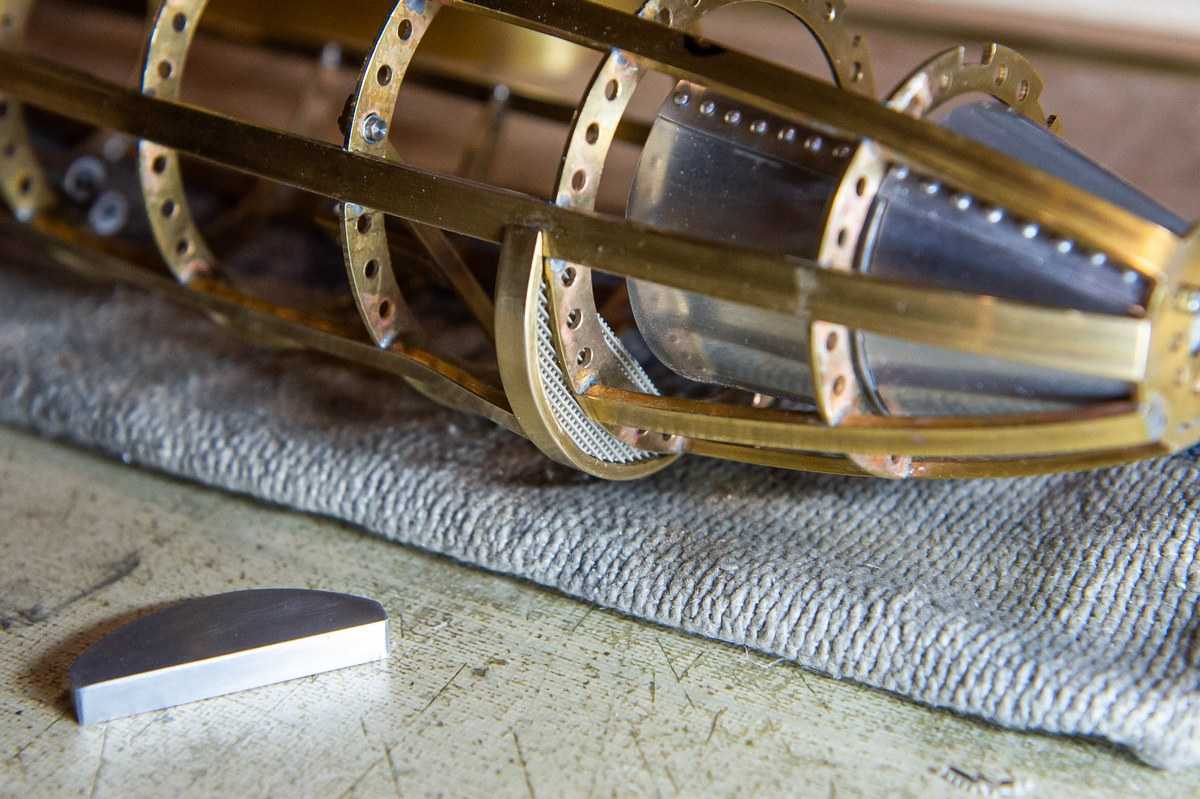

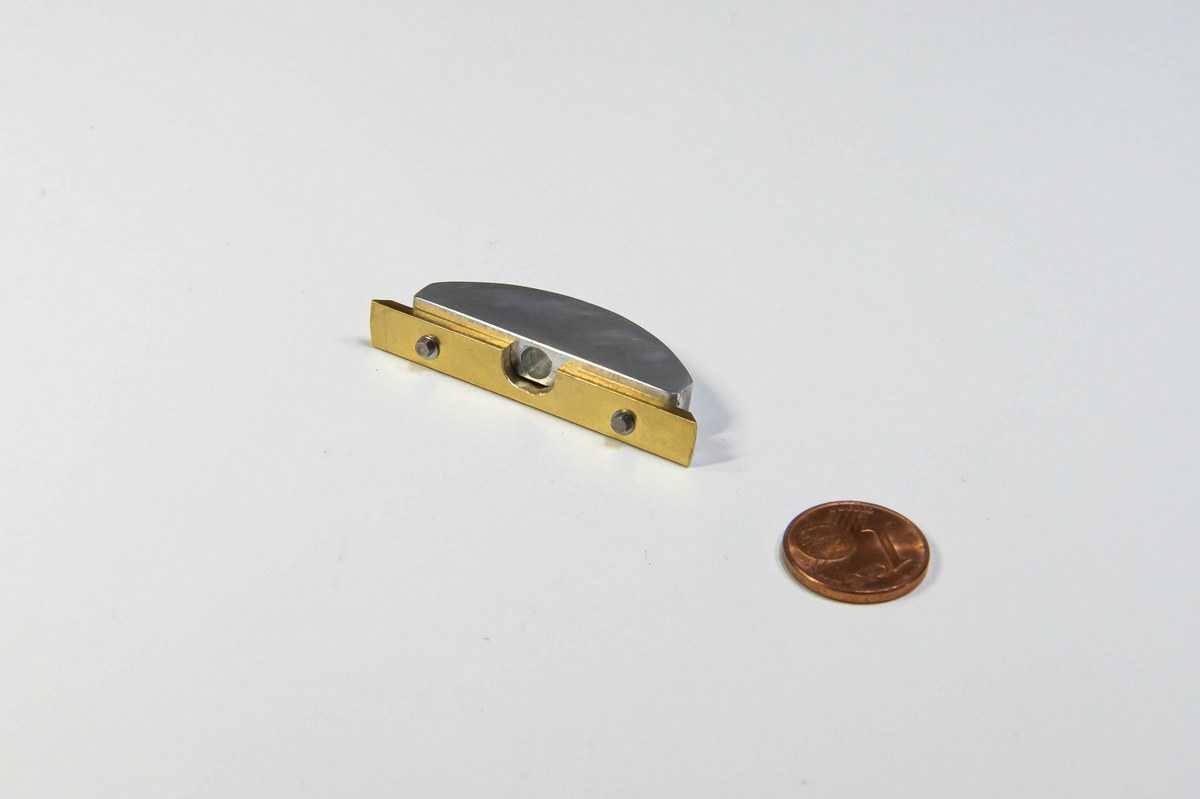

Mise en place des travers pour supporter les différents éléments de la pile à combustible.

Mise à jour 02/01/2026

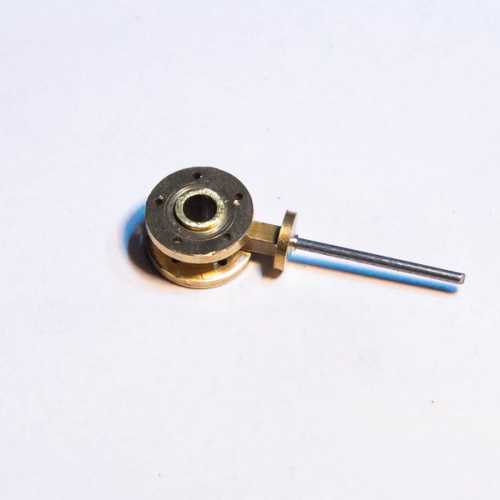

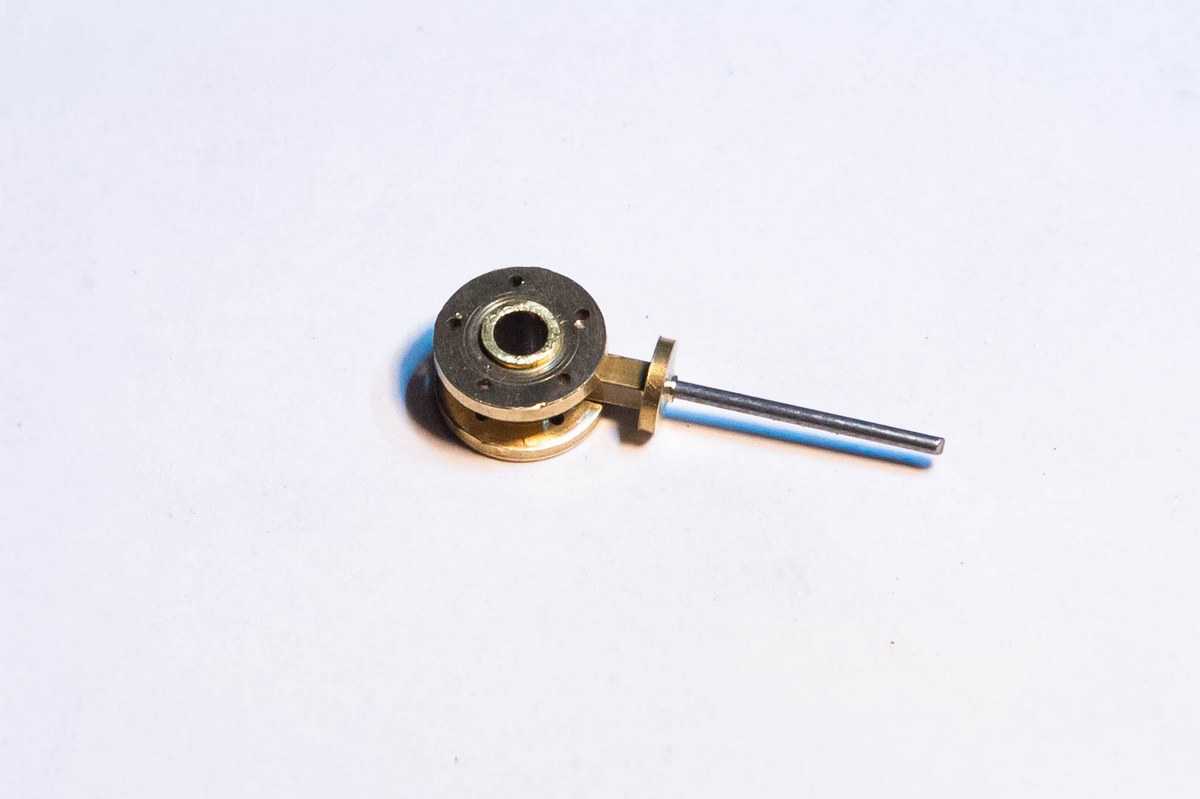

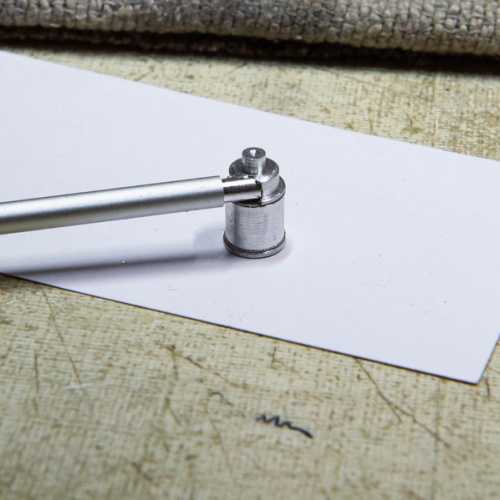

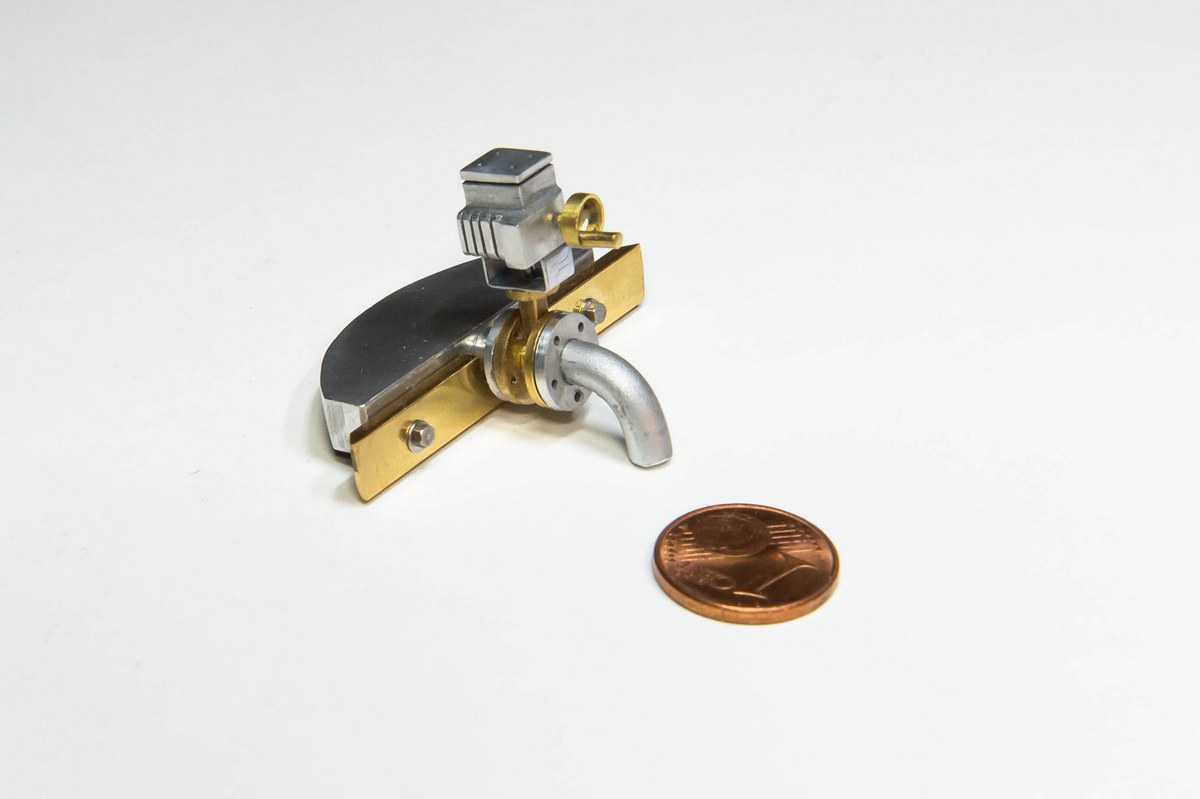

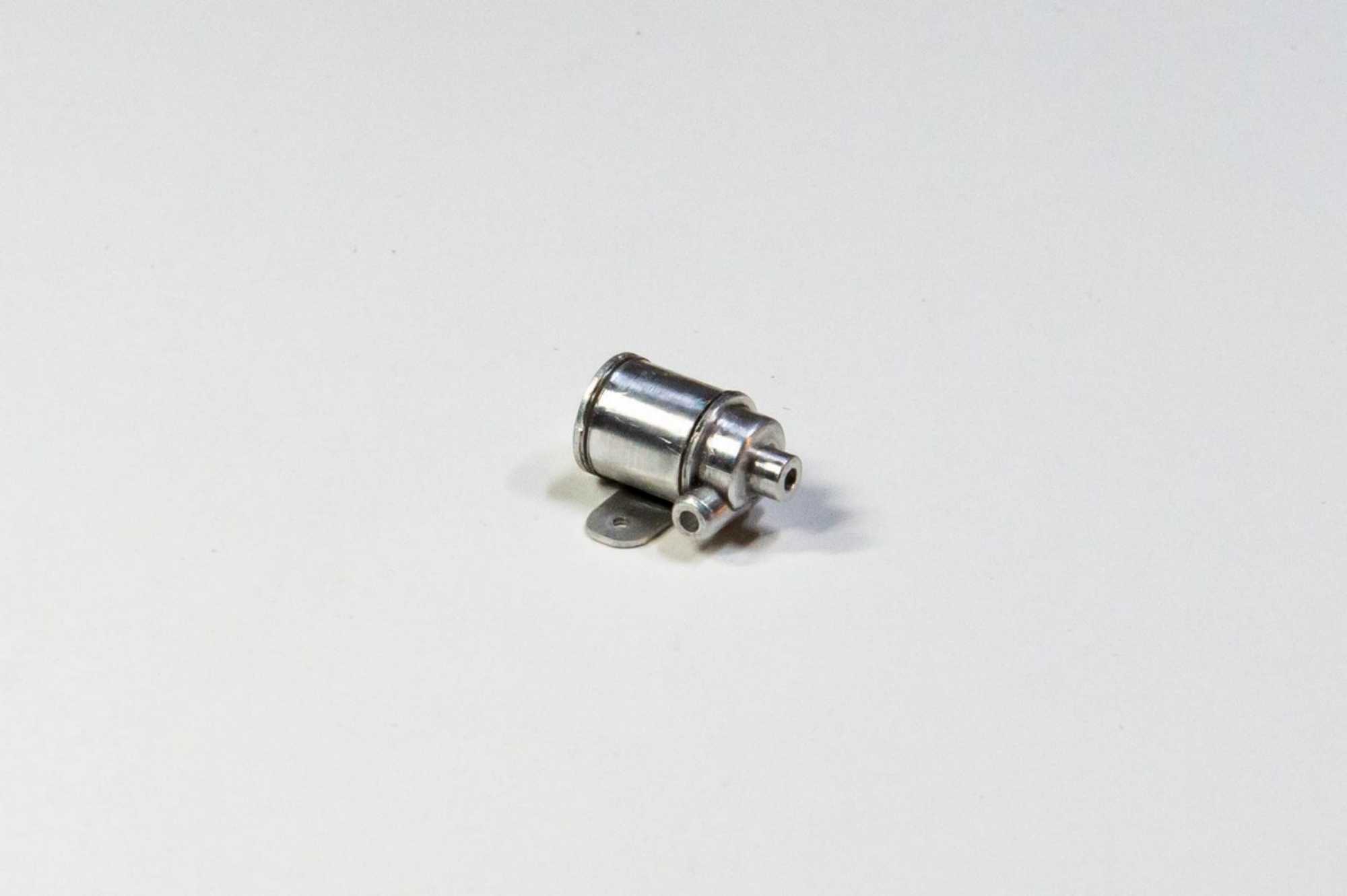

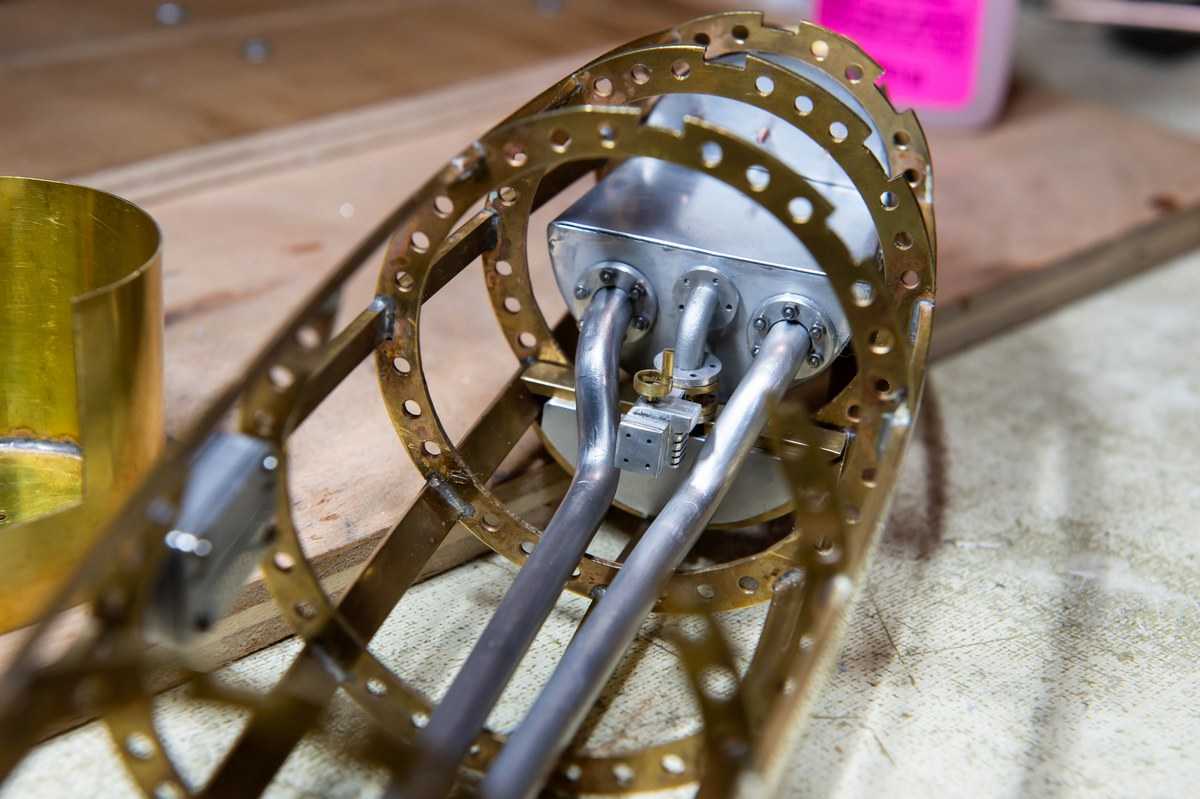

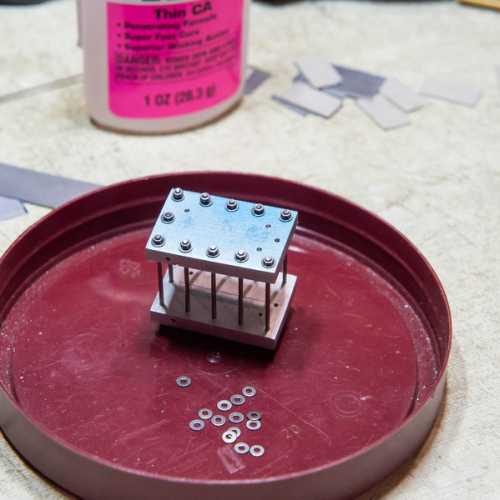

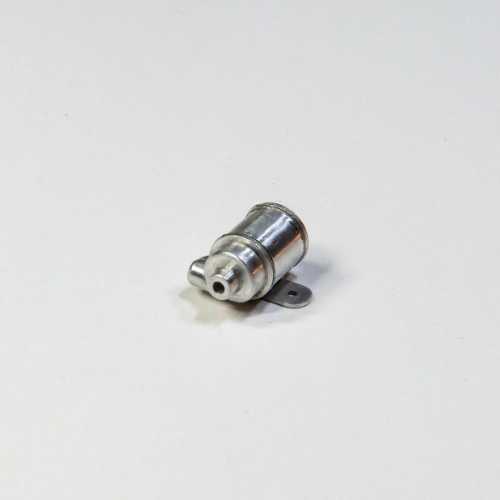

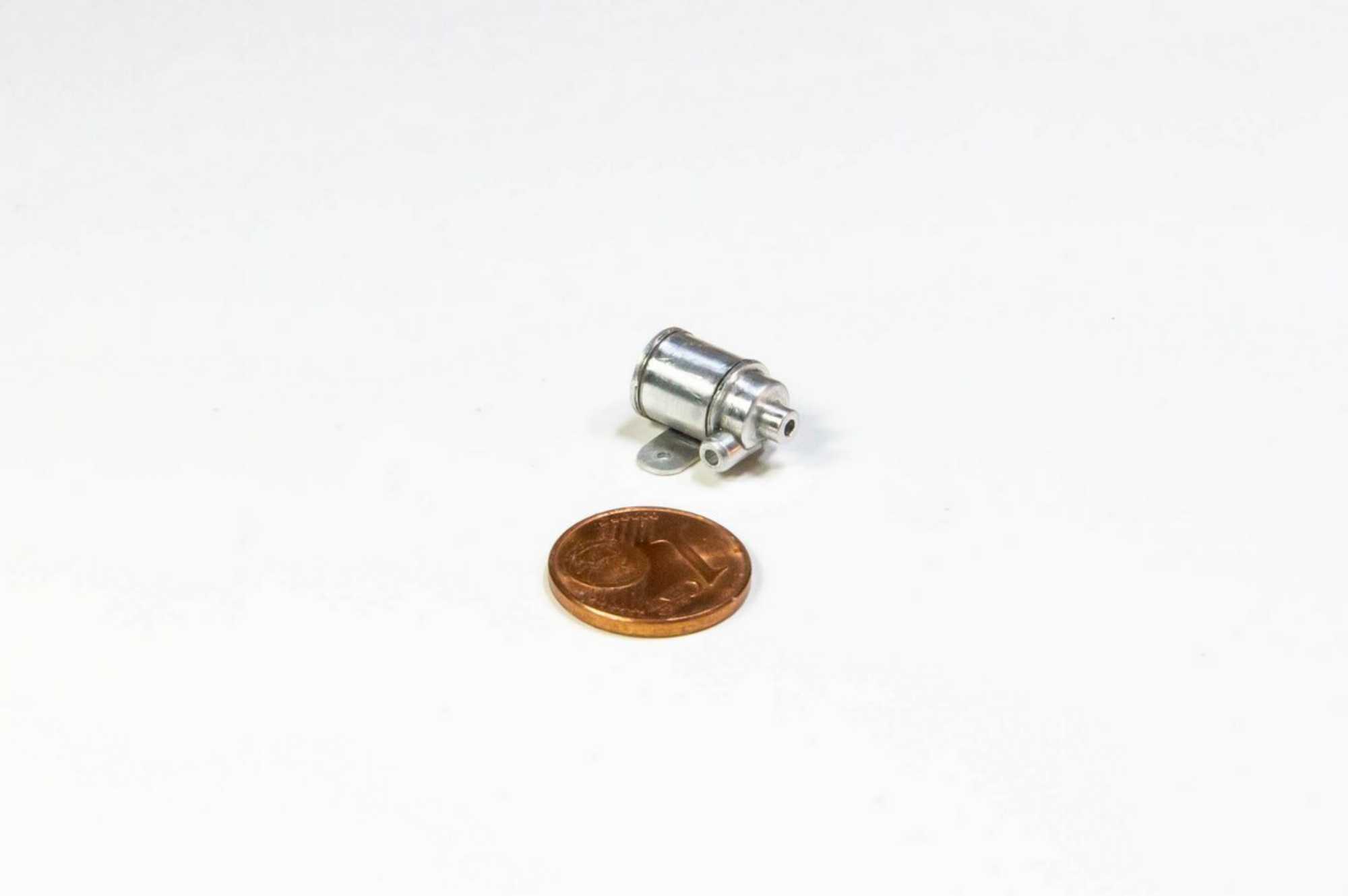

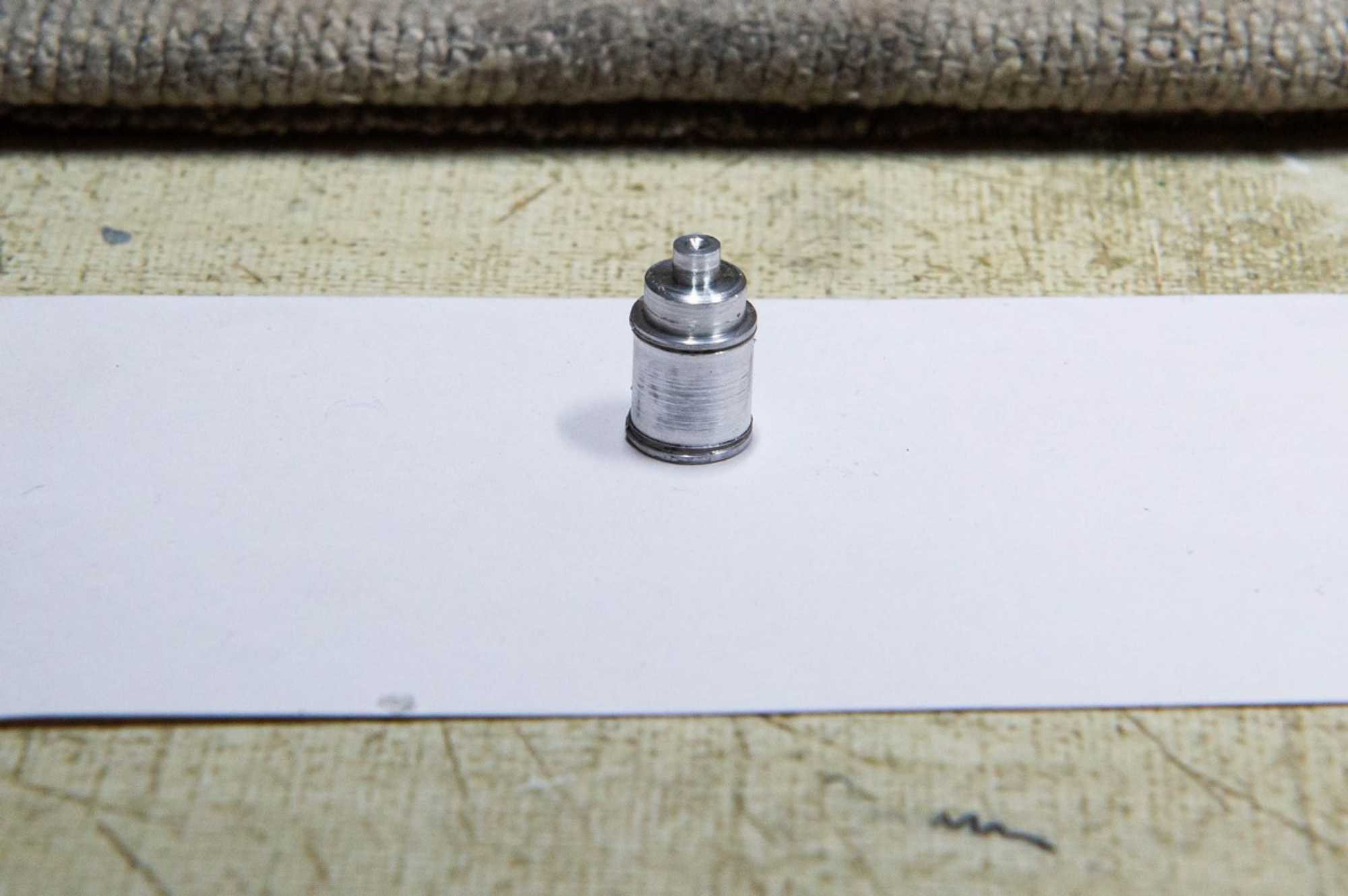

Pompe pour le circuit d'eau de la pile à combustible.

Mise à jour 03/01/2025

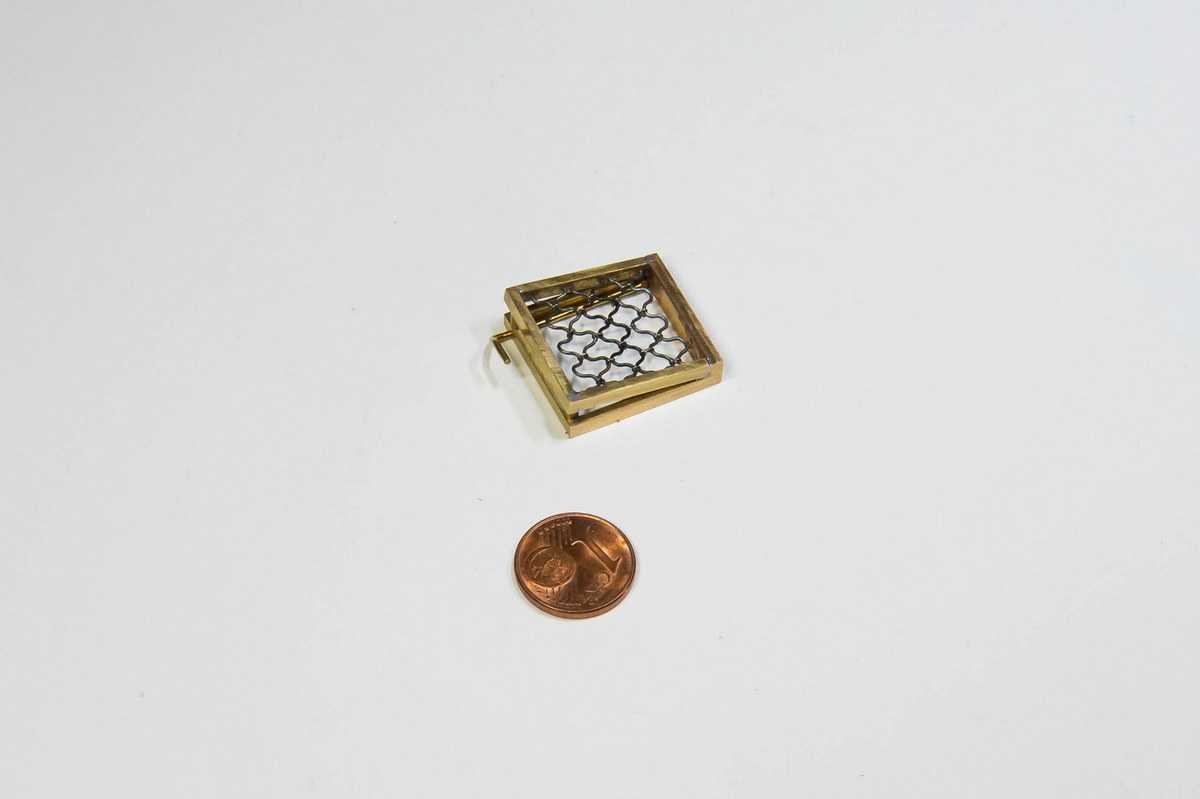

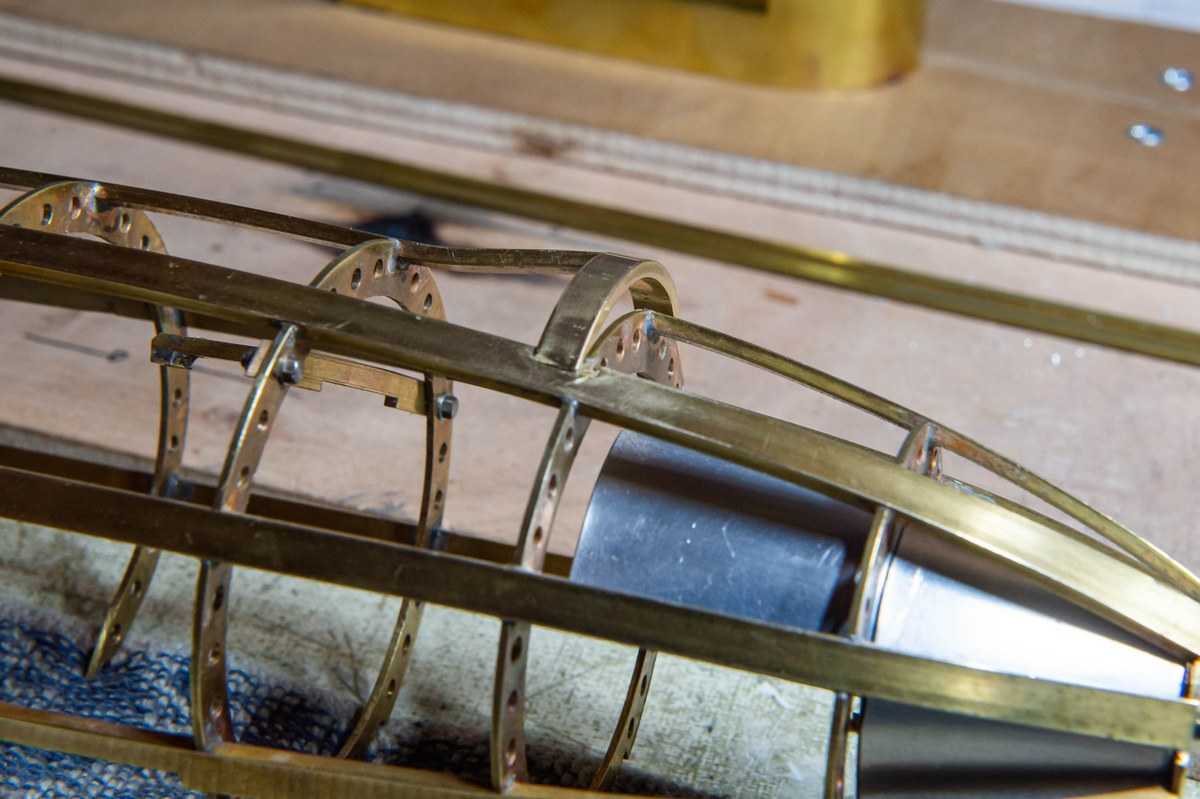

Aujourd'hui je laisse tomber la pile à combustible et j'attaque la prise d'eau pour le remplissage des ballasts et rien de mieux que d'utiliser la gueule du requin !!!

Mise à jour 04 au 06/01/2026

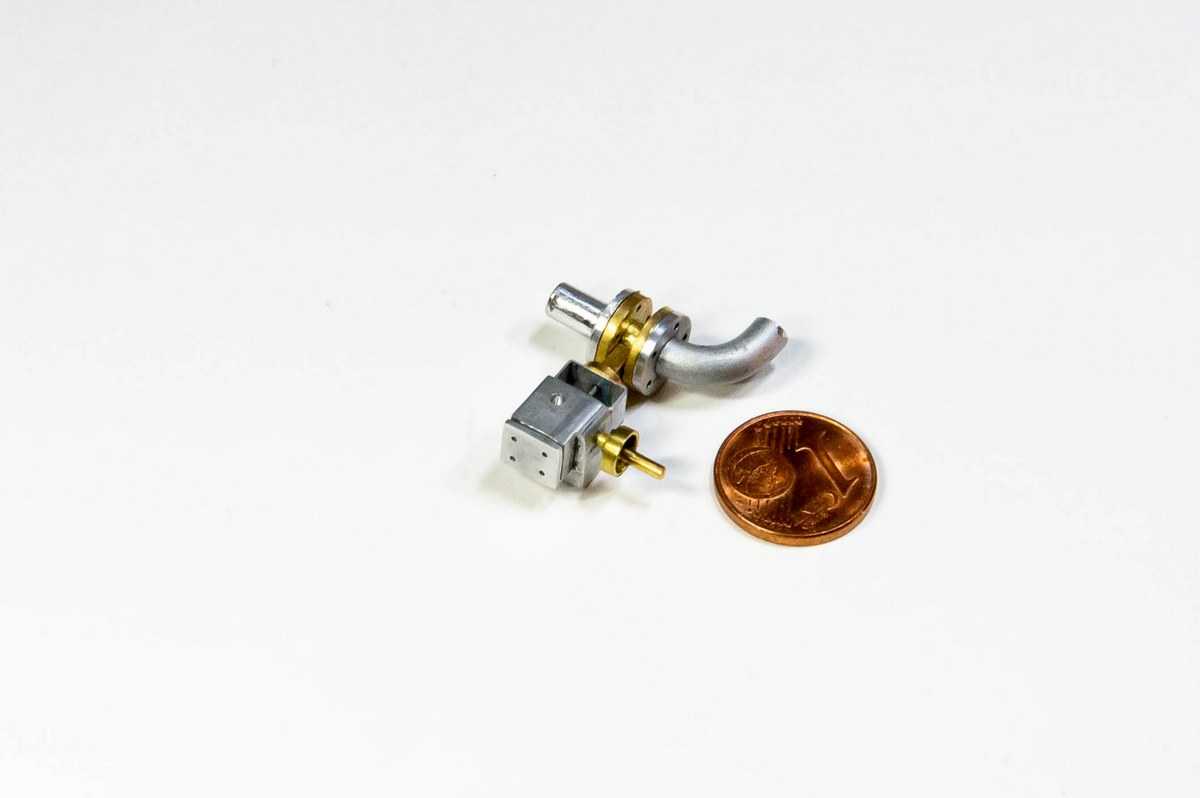

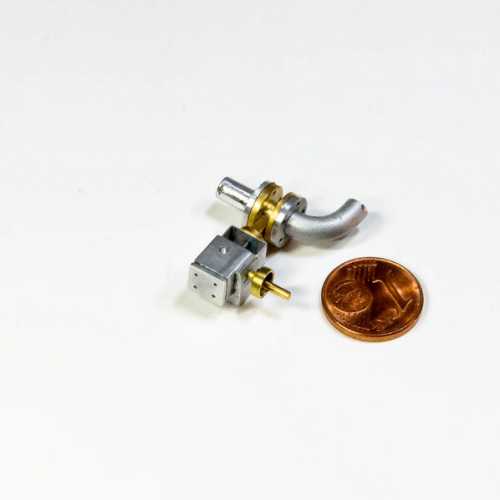

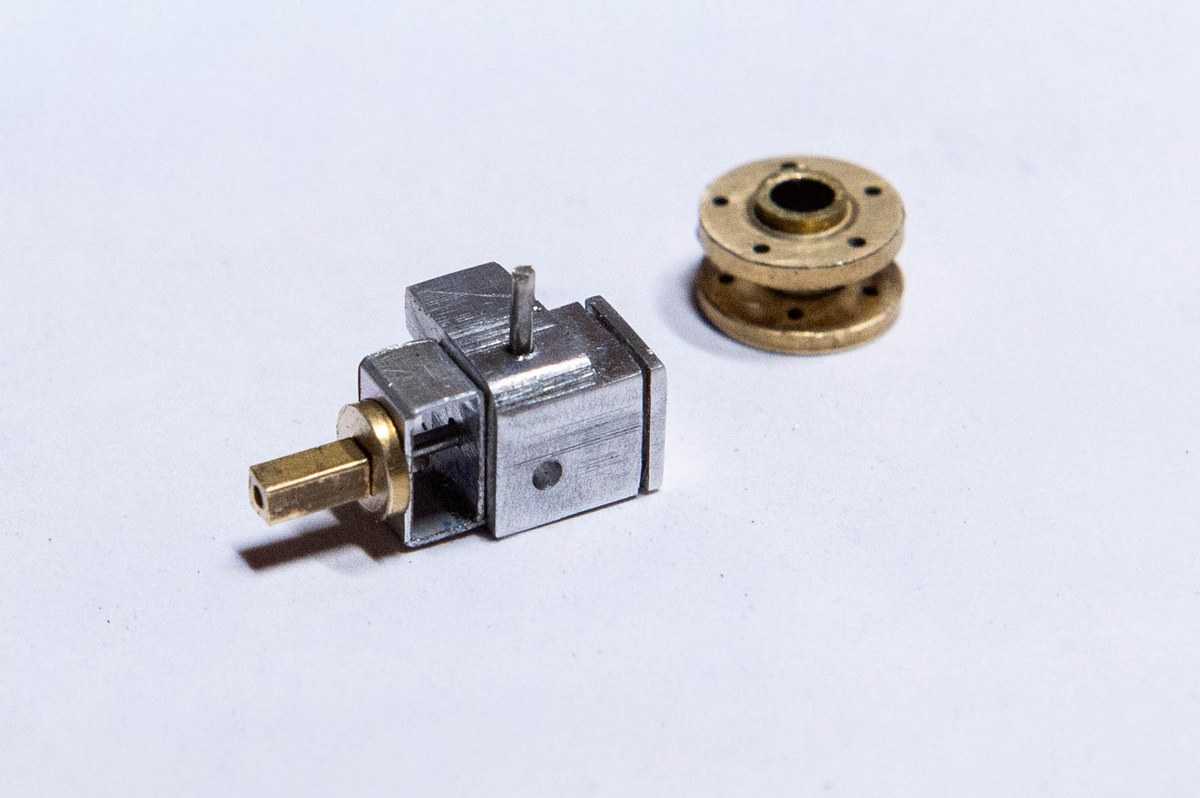

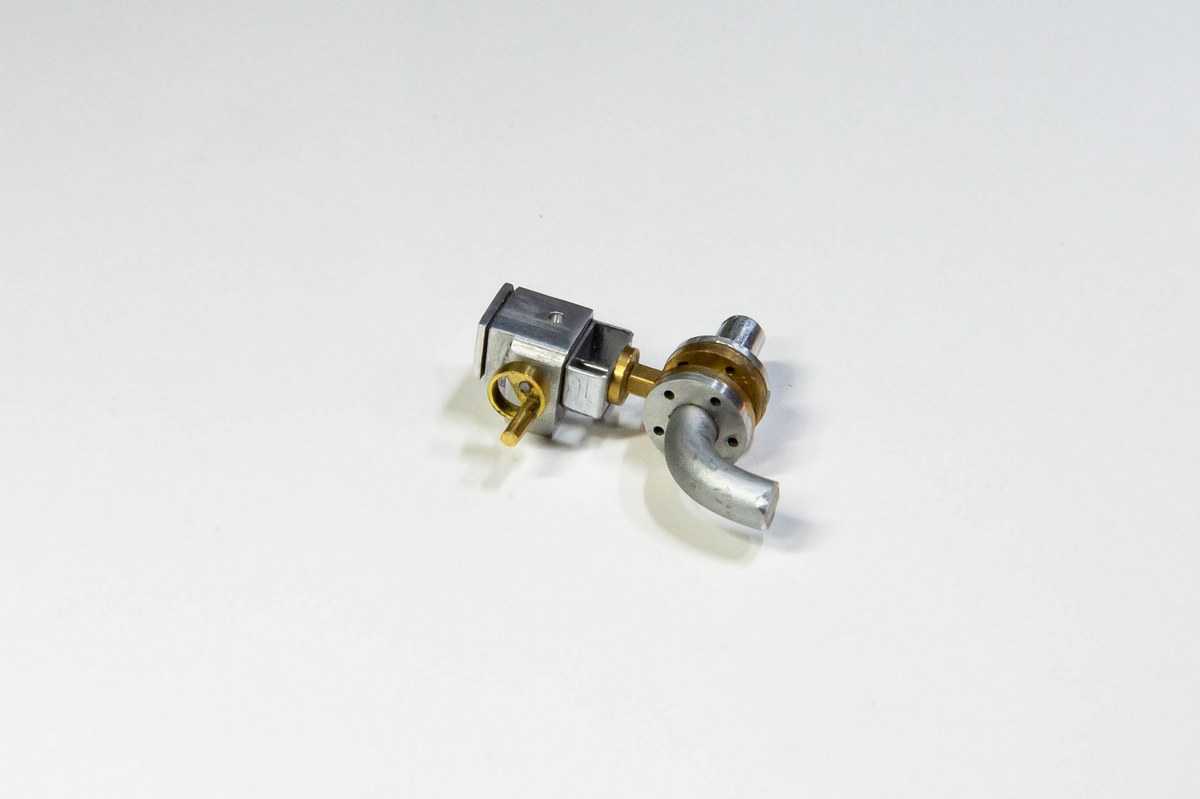

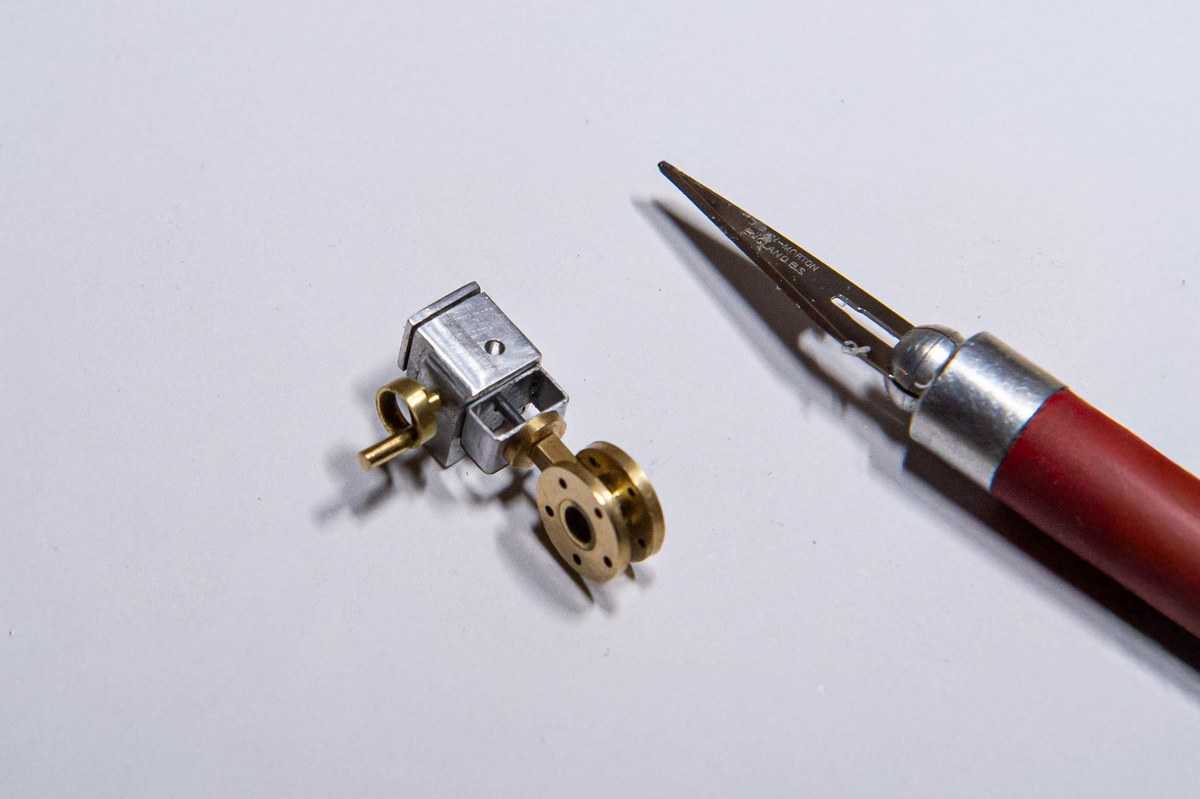

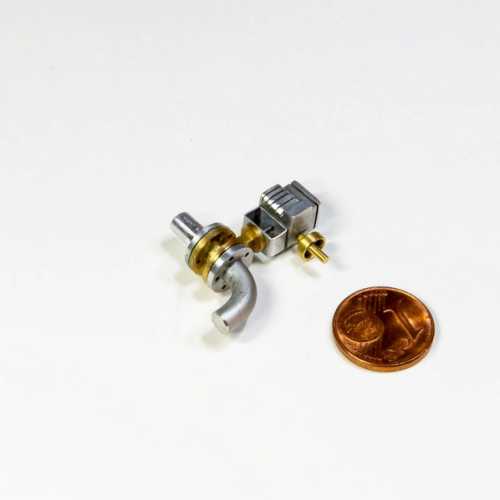

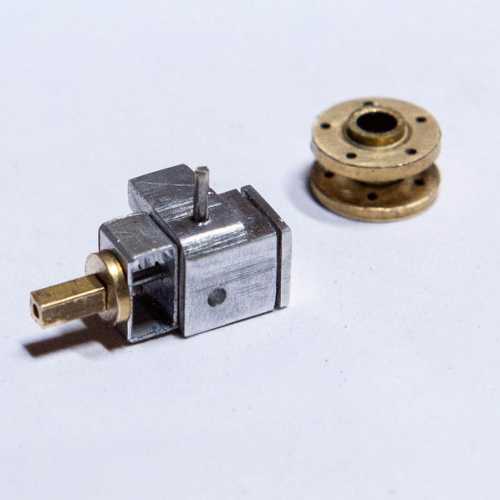

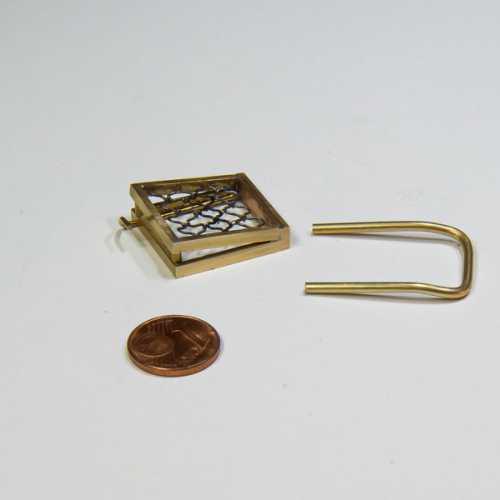

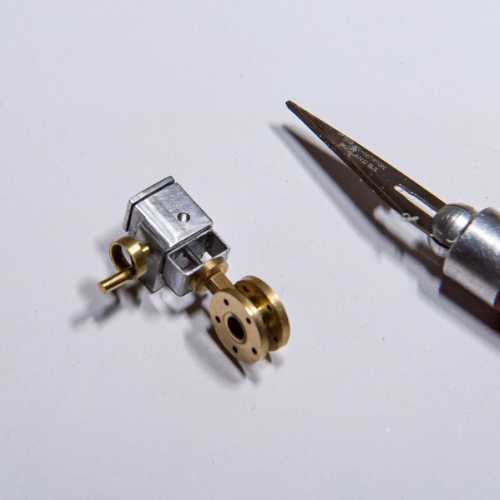

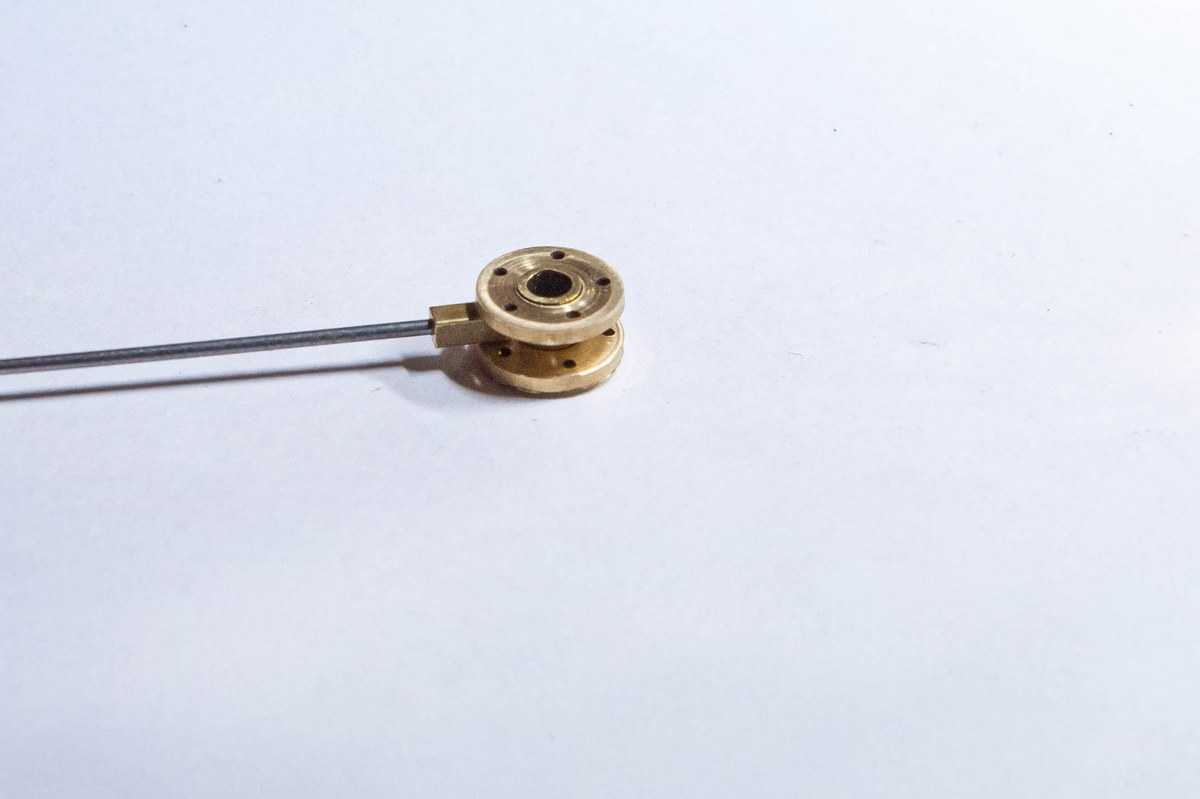

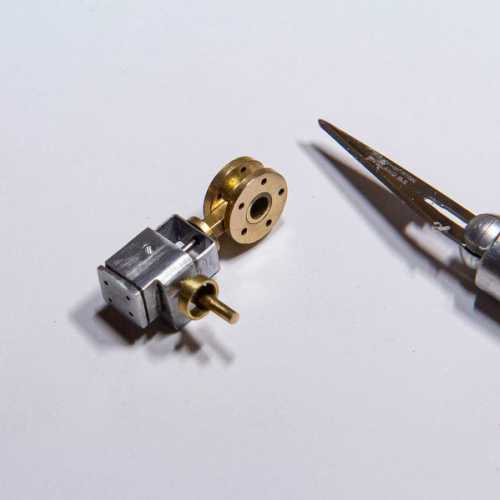

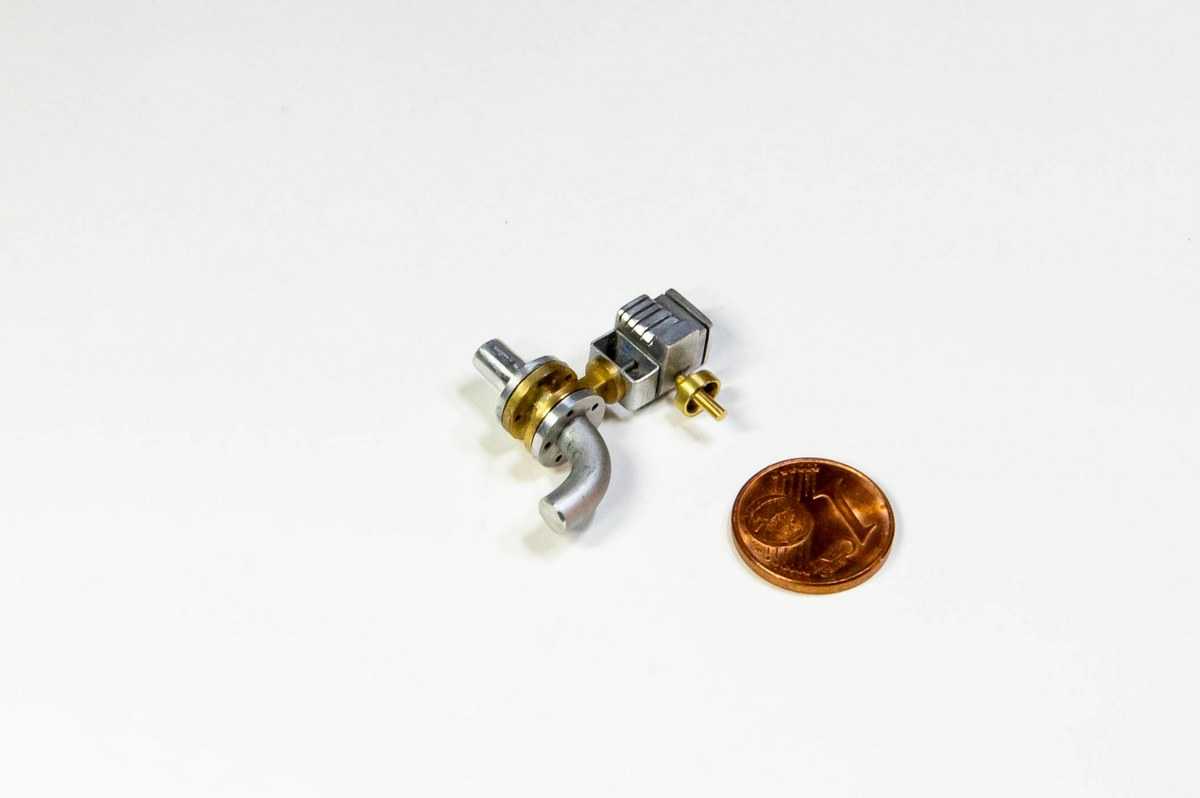

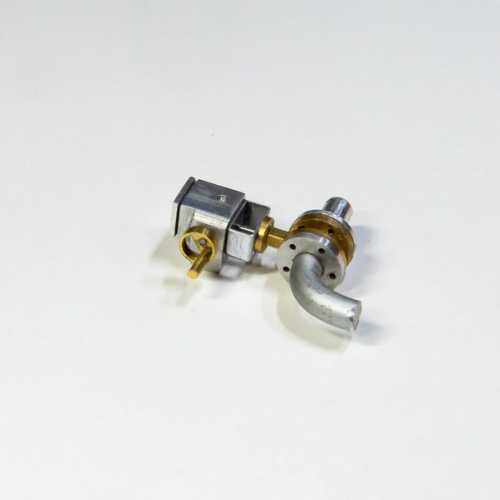

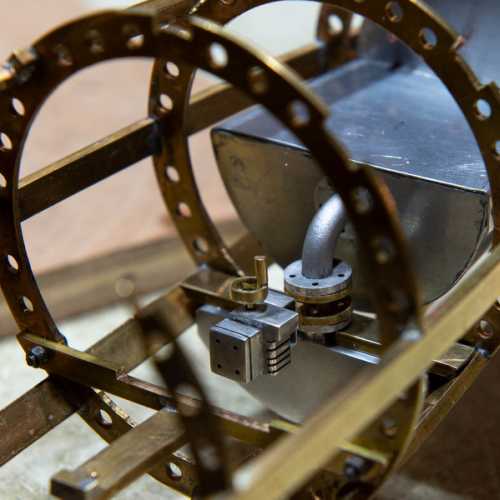

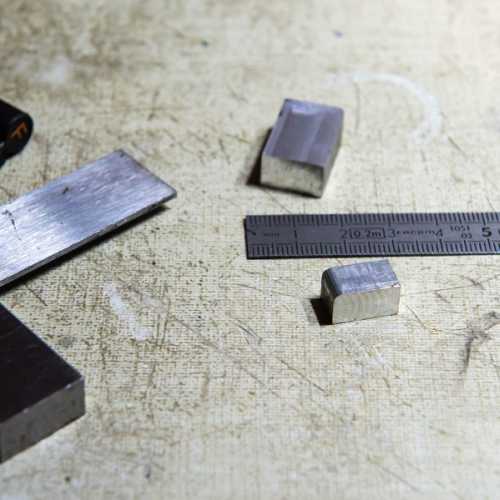

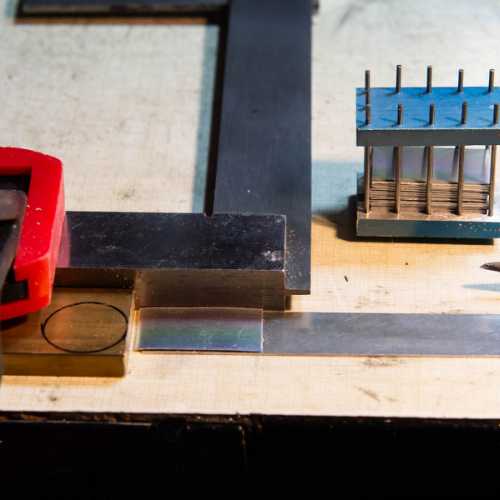

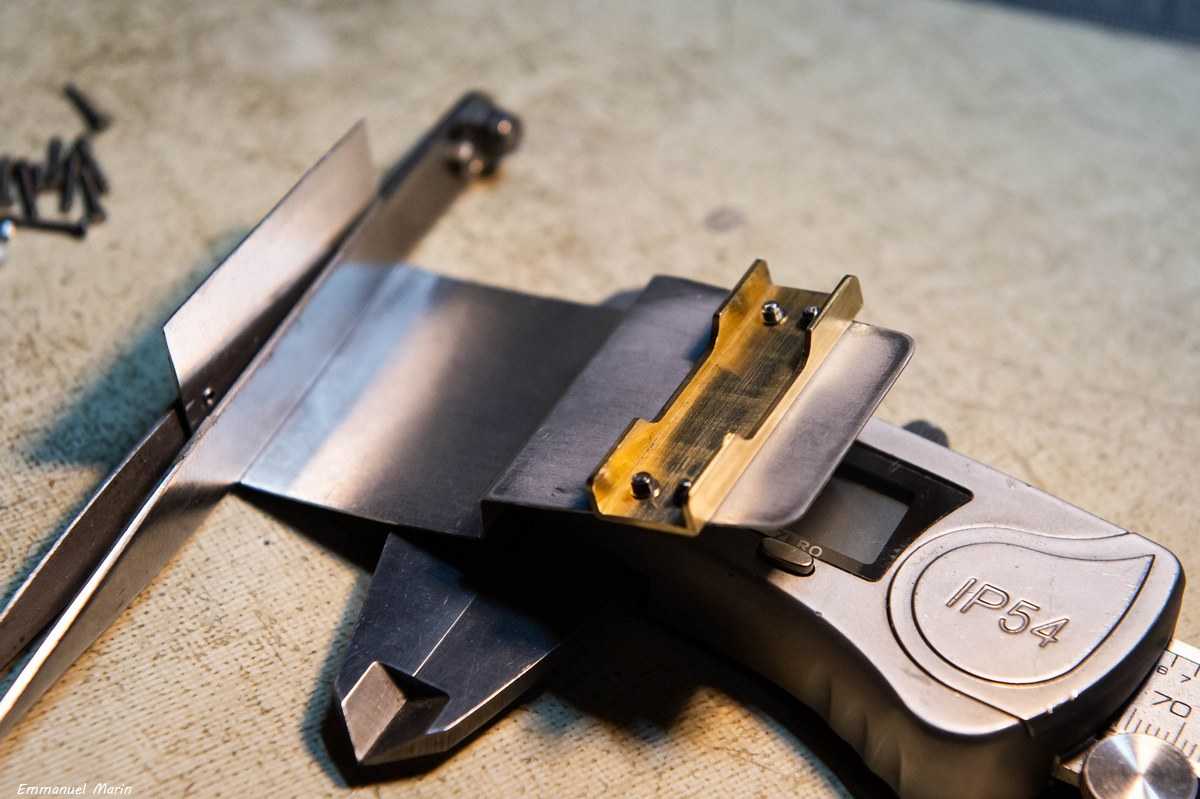

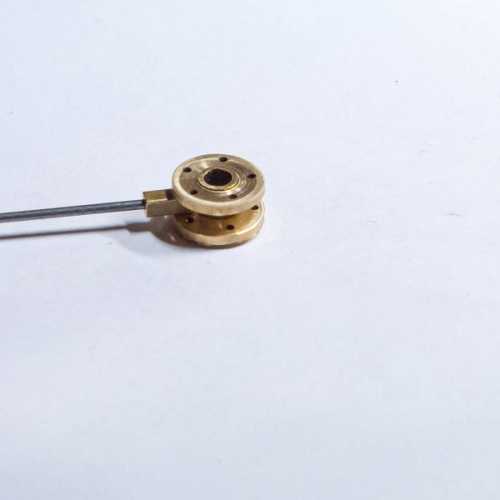

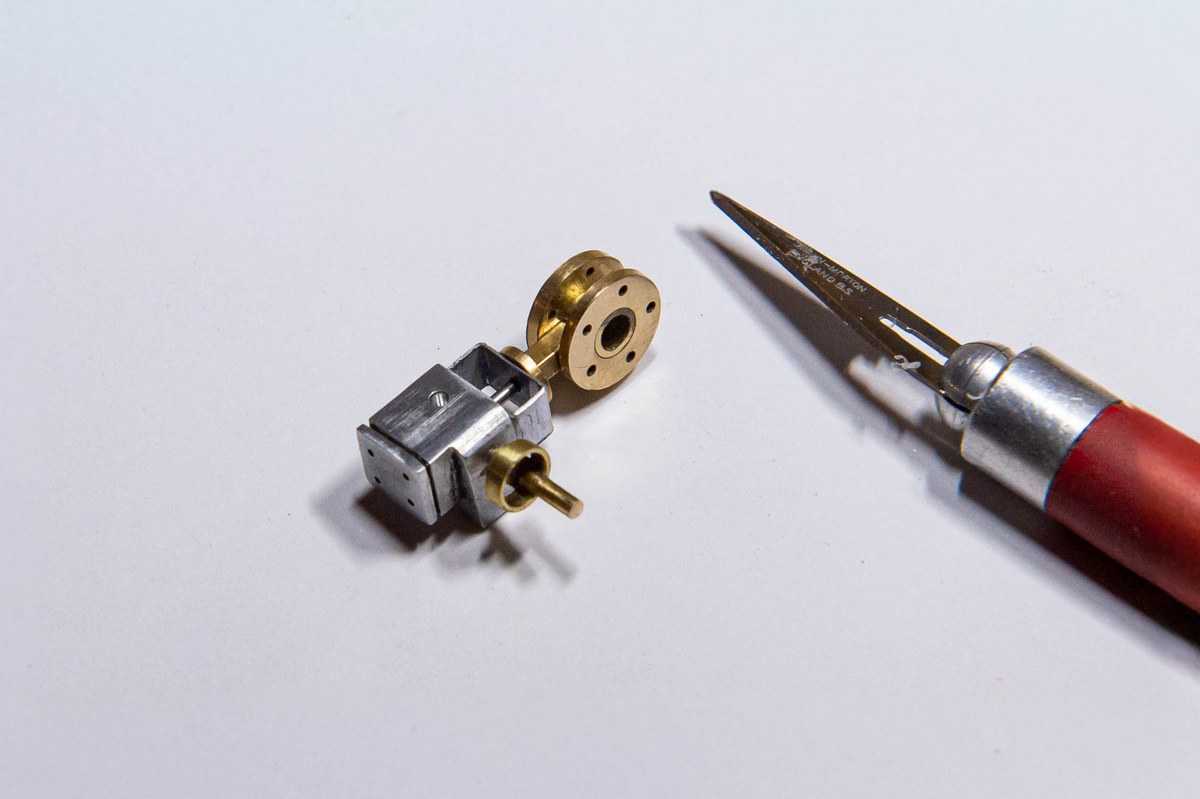

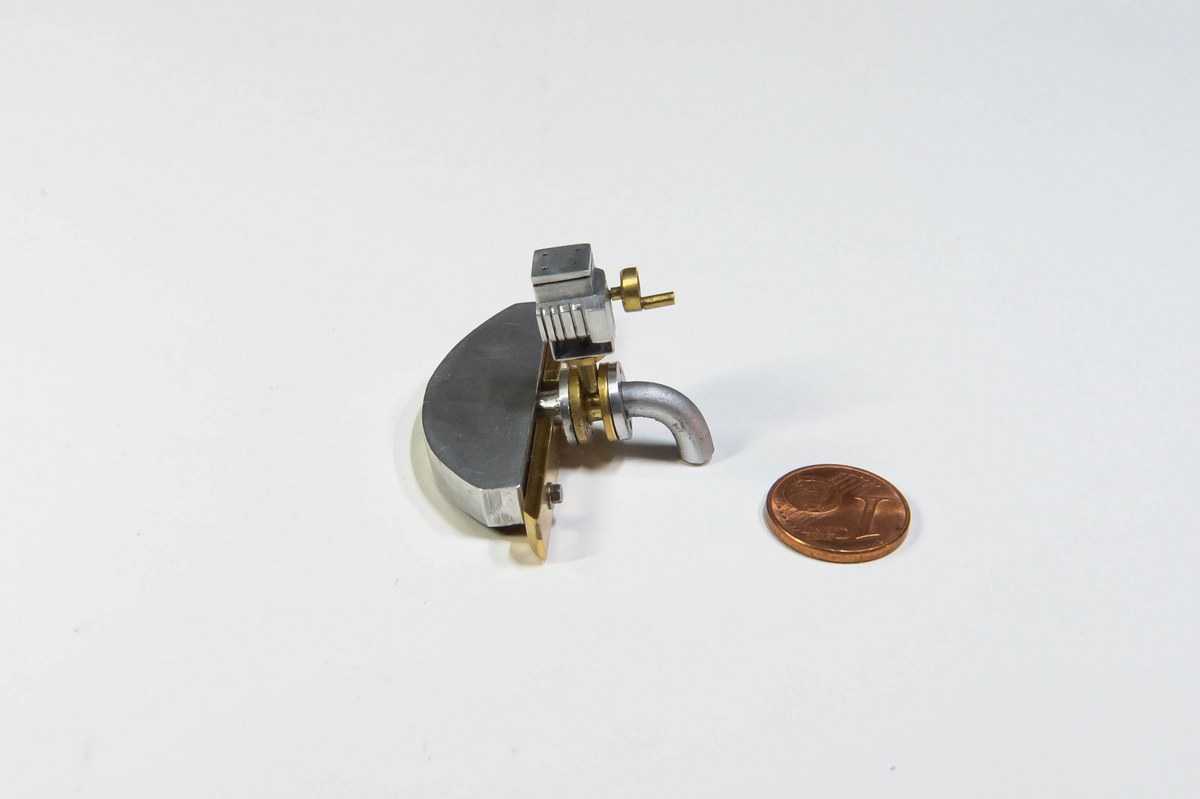

Vanne motorisée. Pour la visserie il faudra attendre la réouverture du site en question ;o)

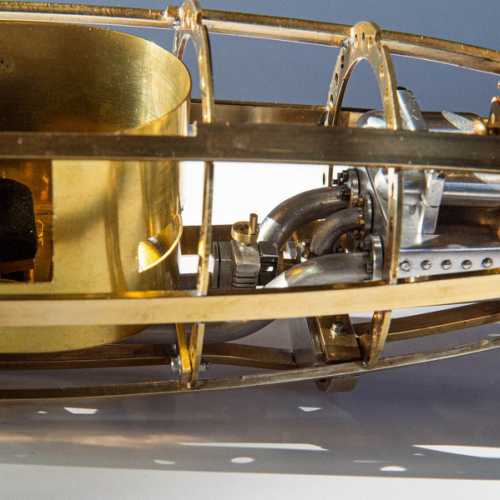

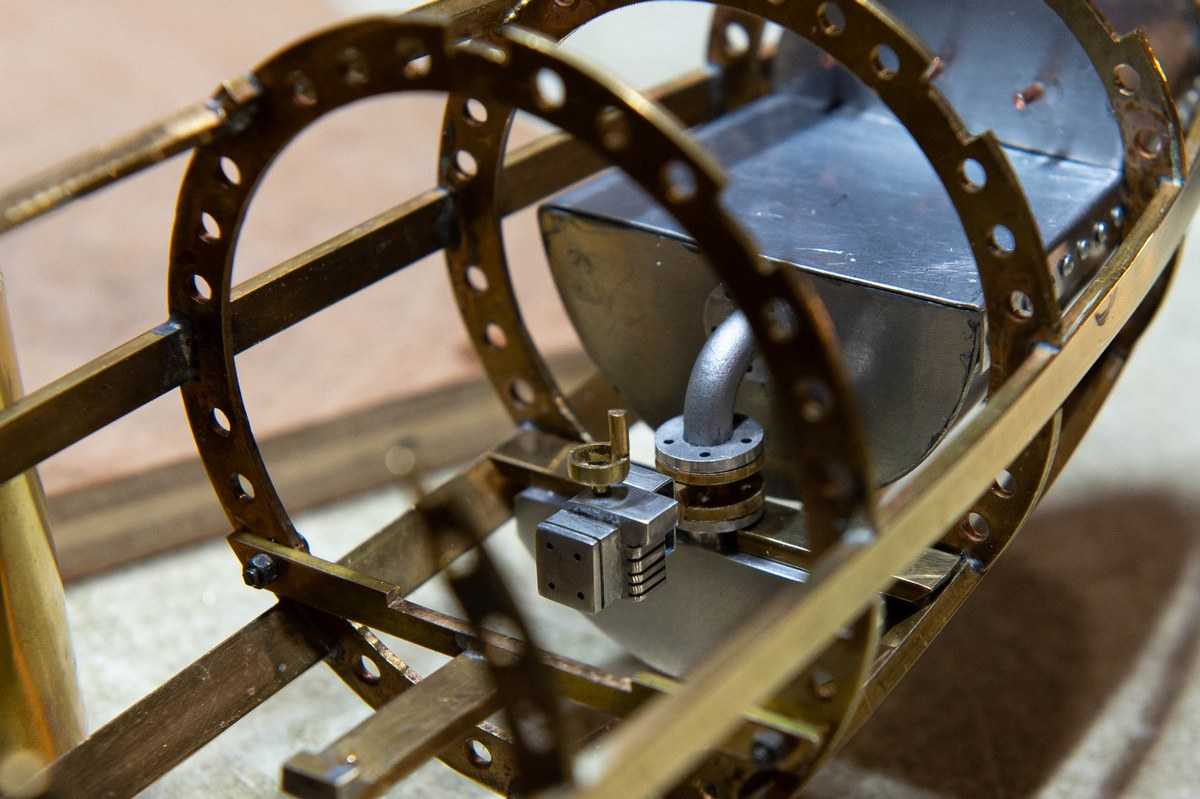

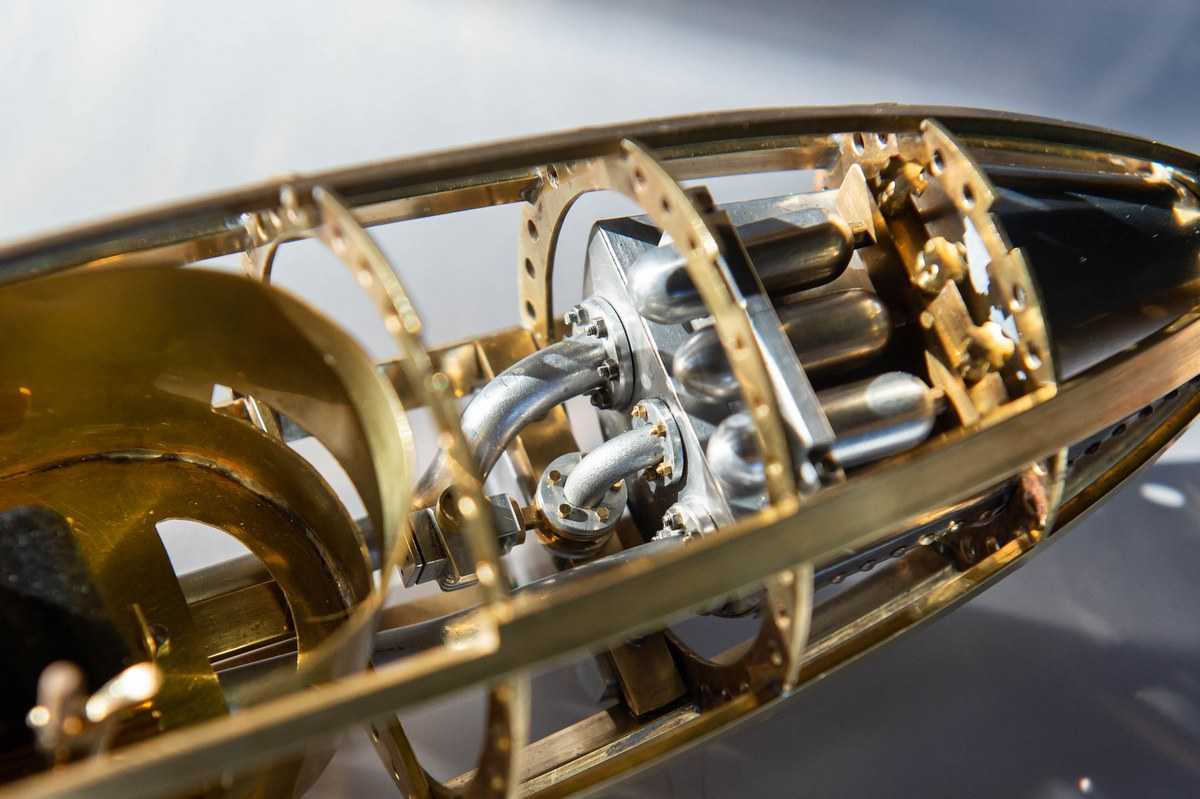

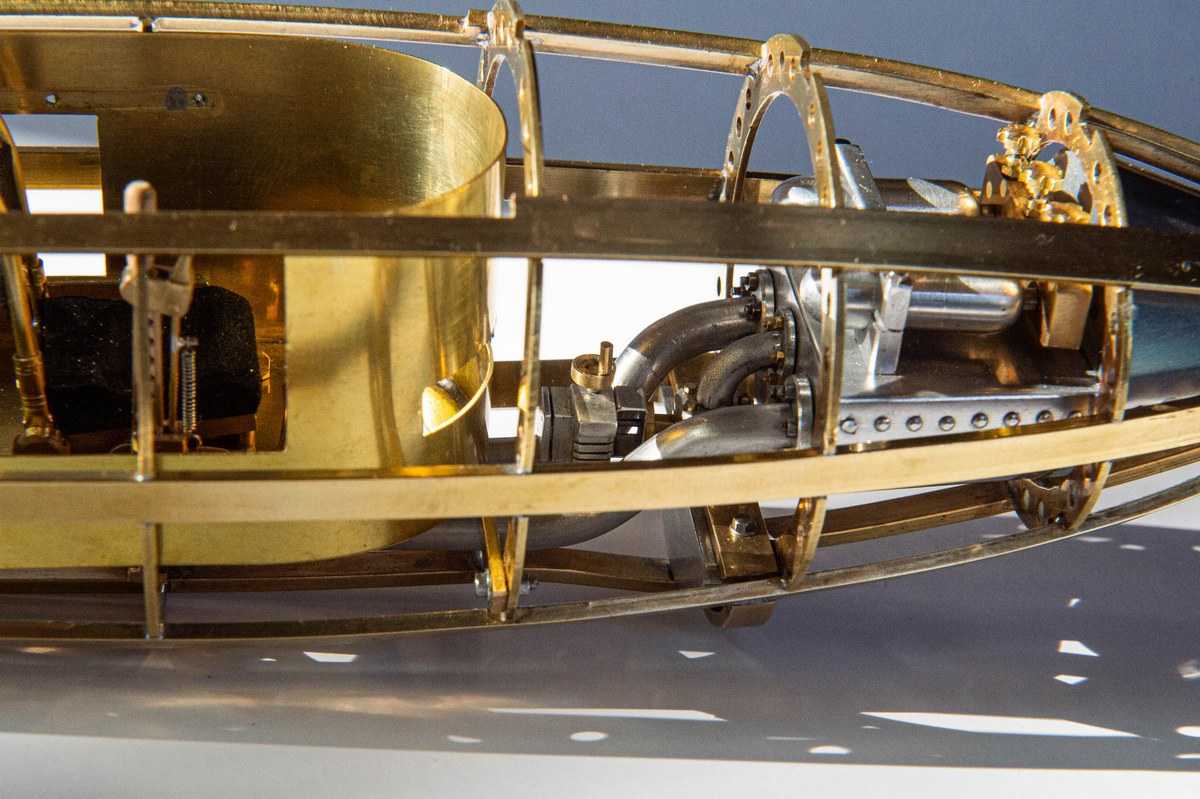

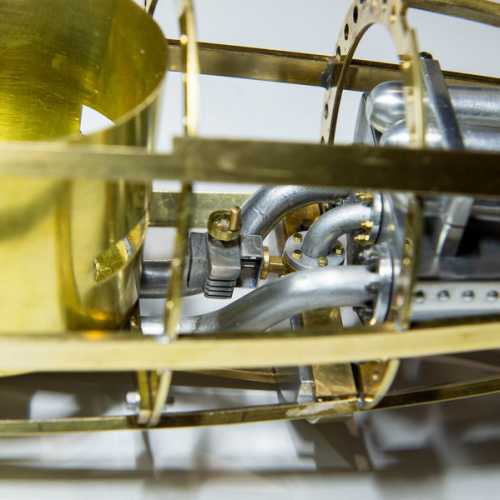

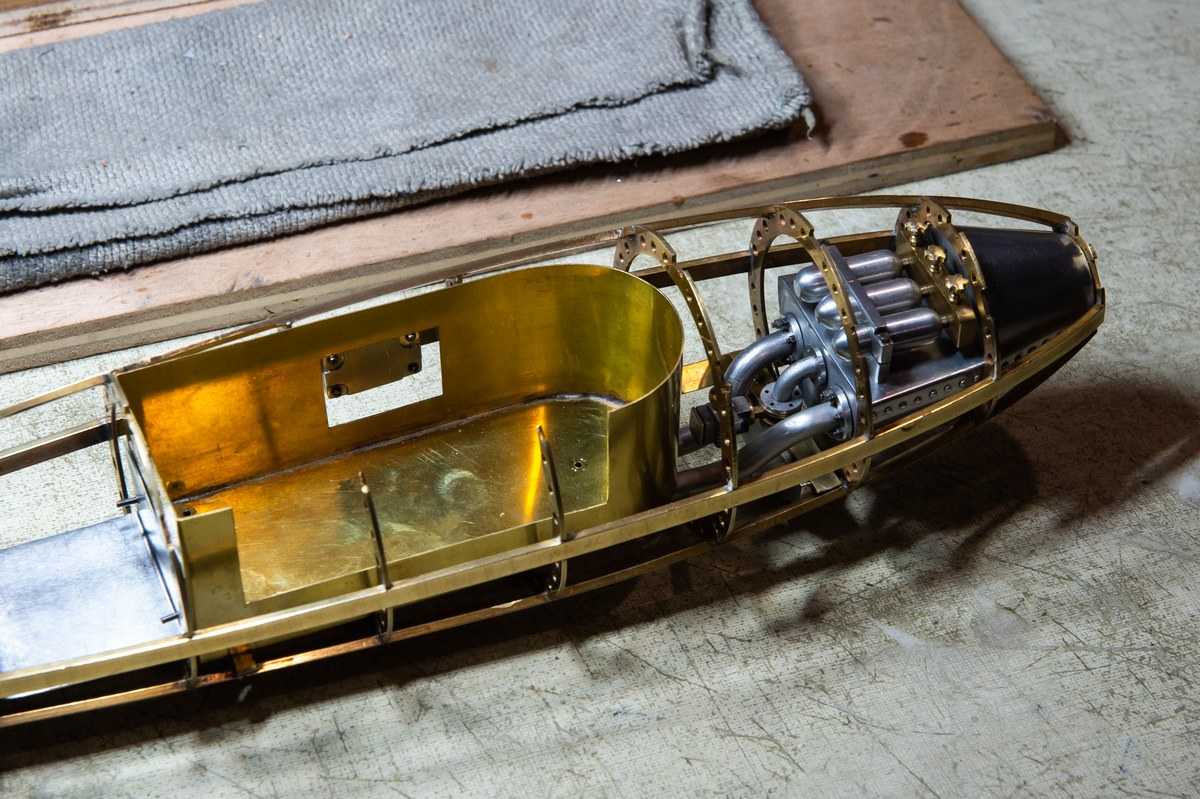

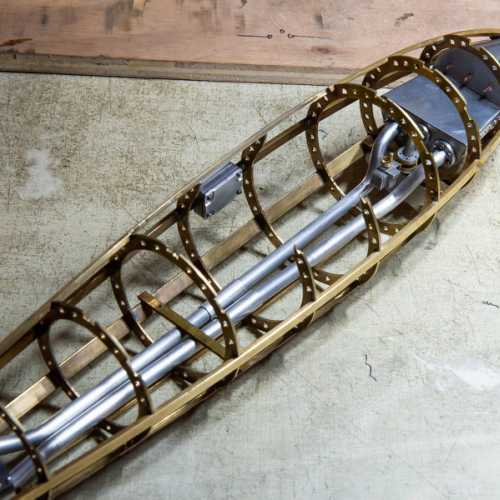

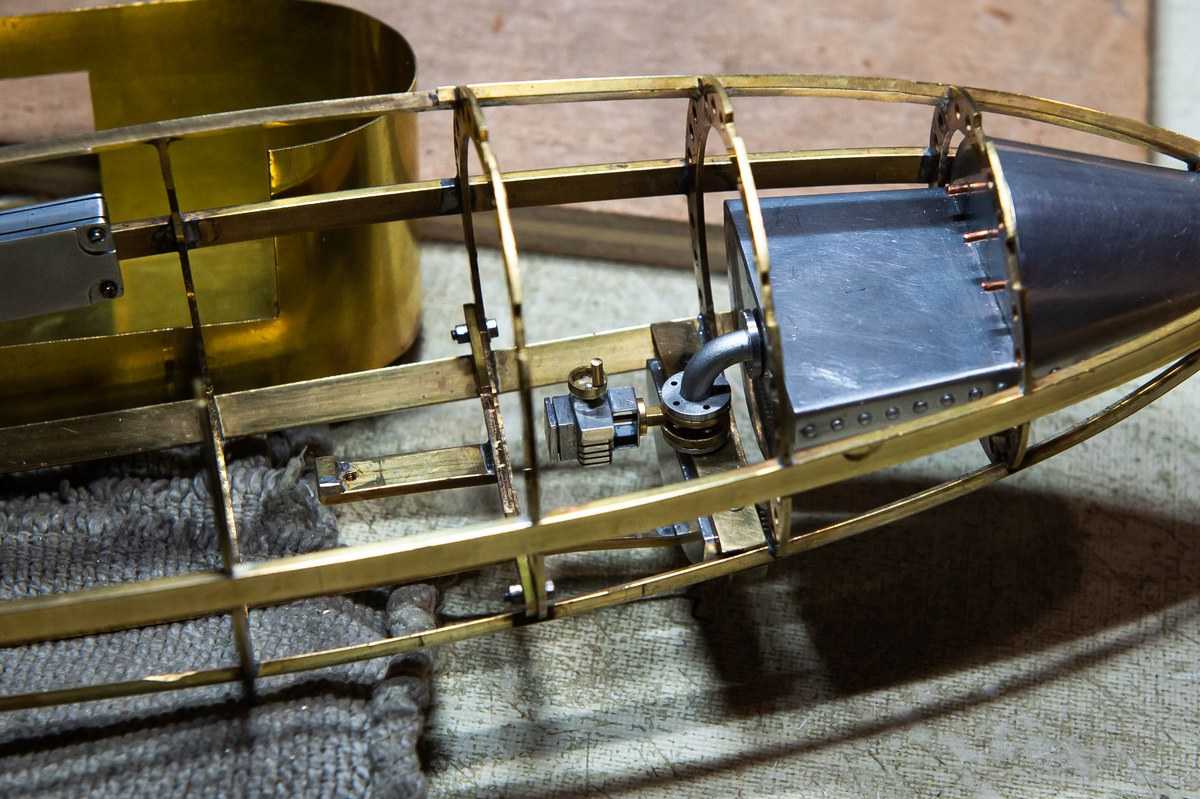

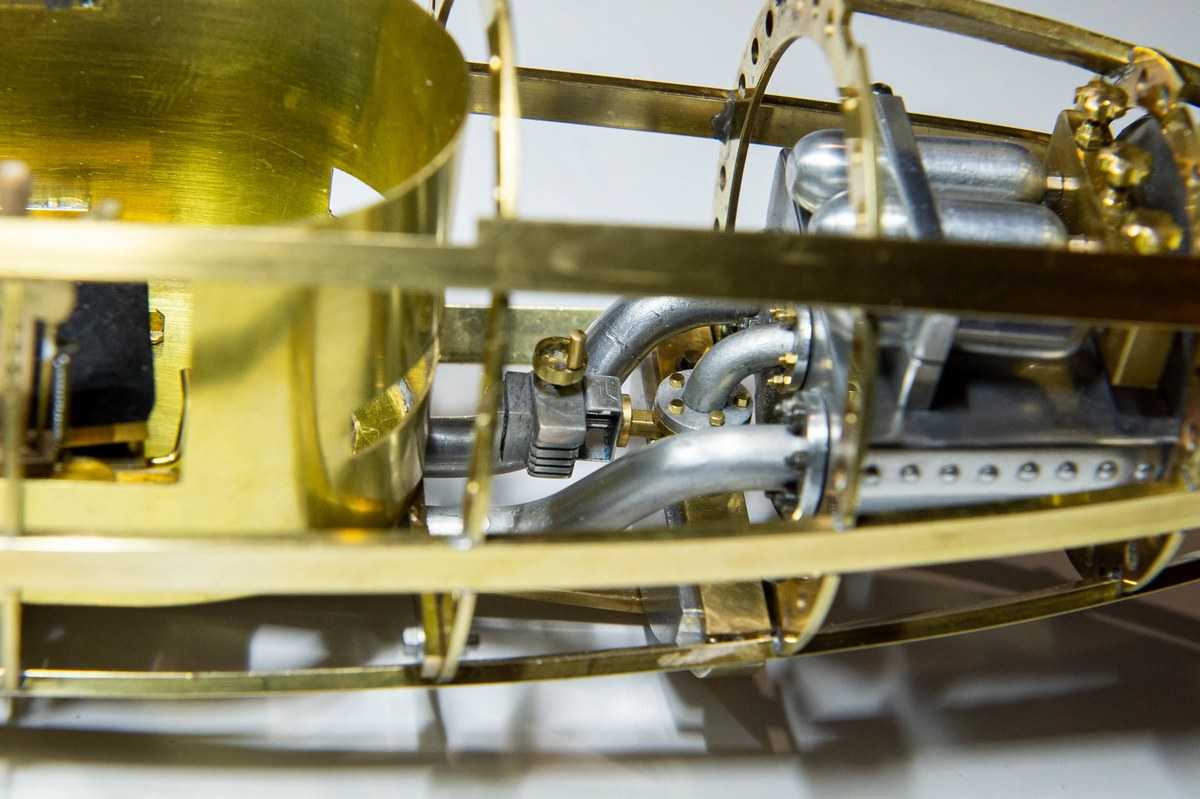

Etape importante, liaison entre les ballasts avant arrière

Mise à jour 14/01/2026

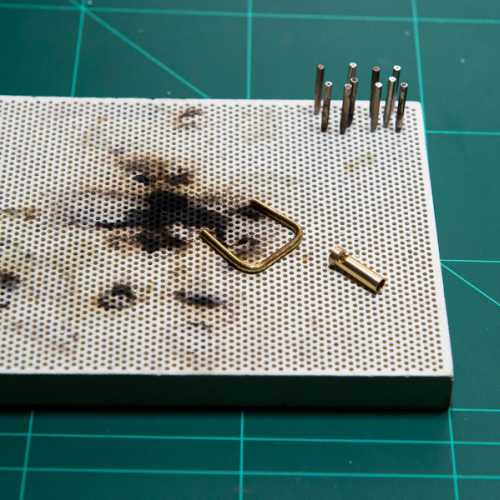

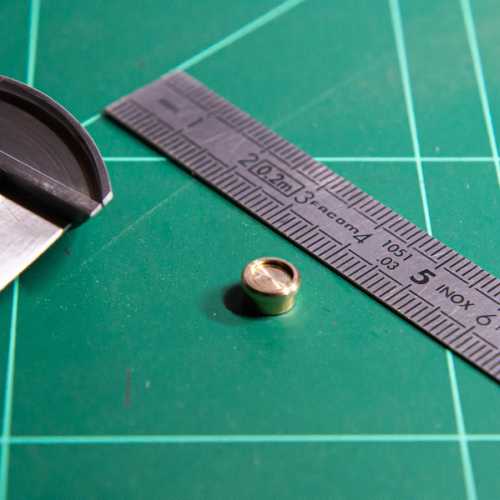

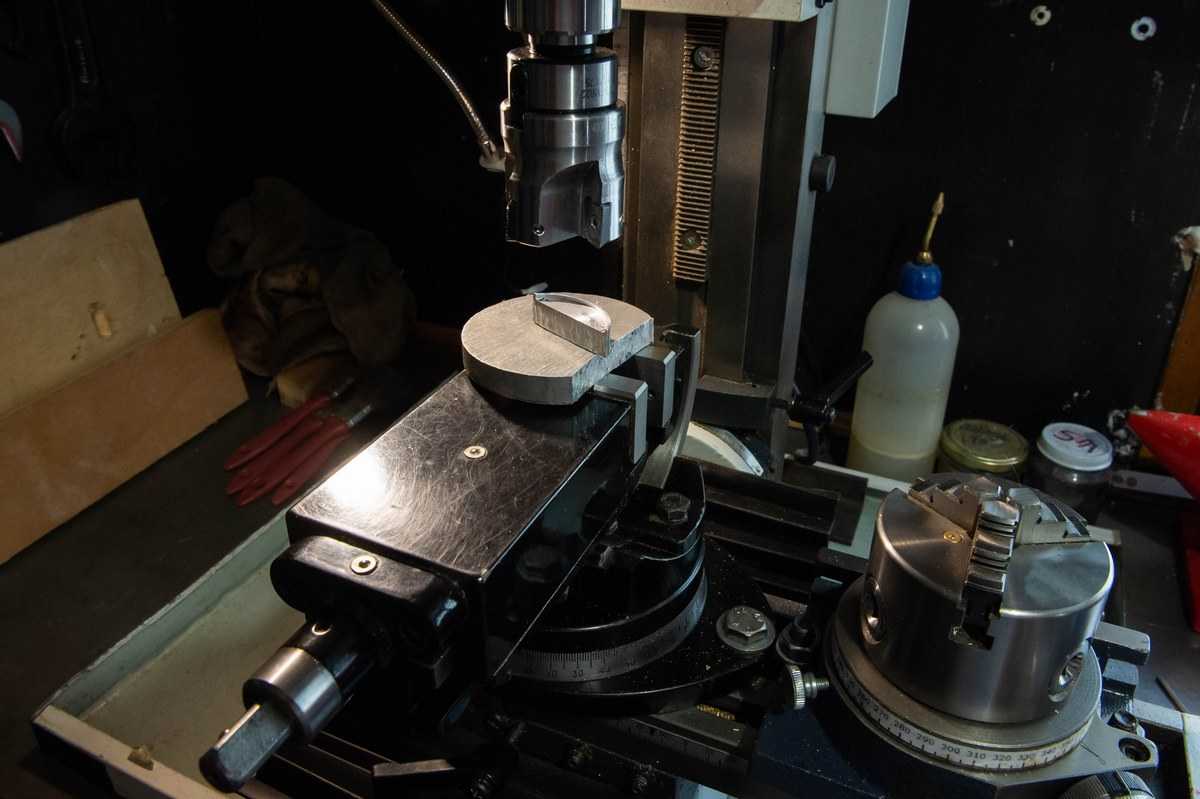

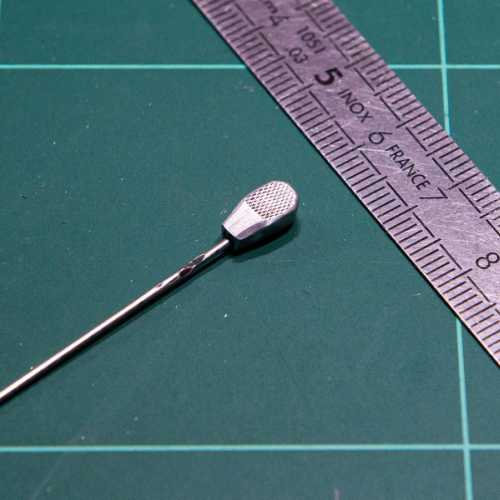

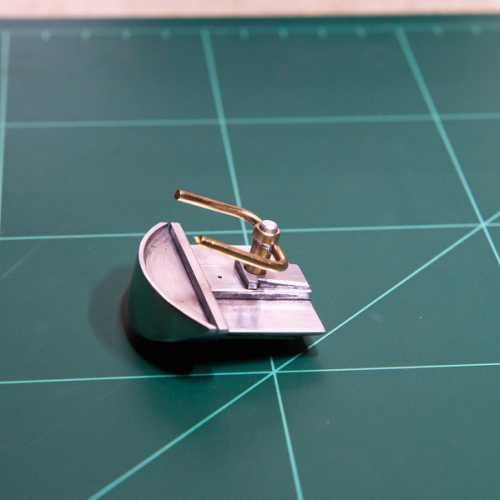

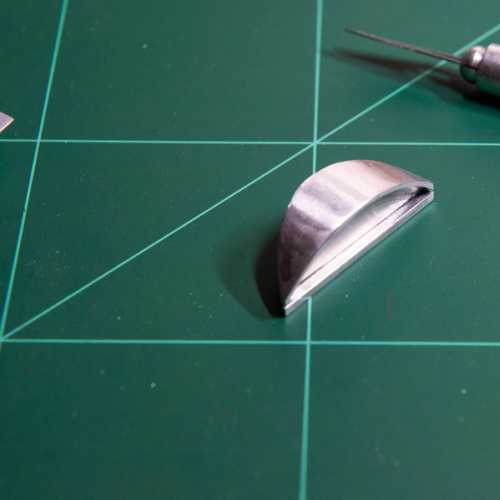

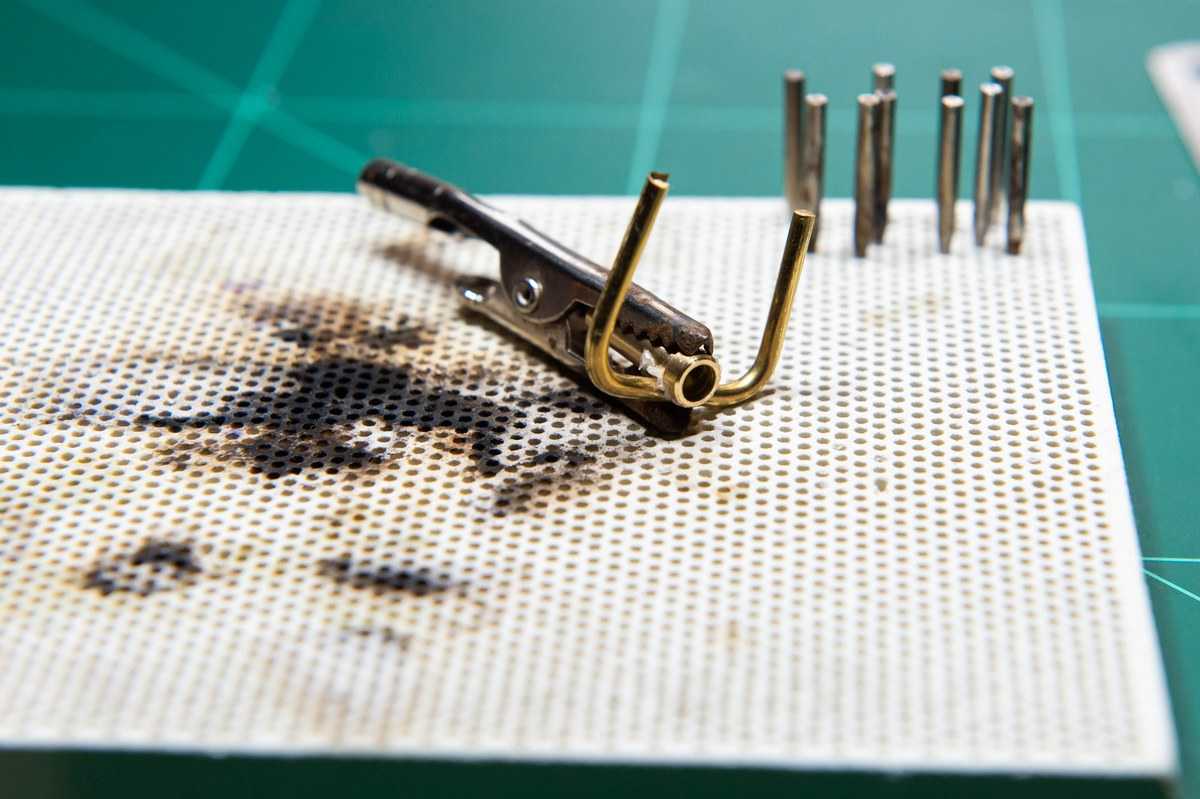

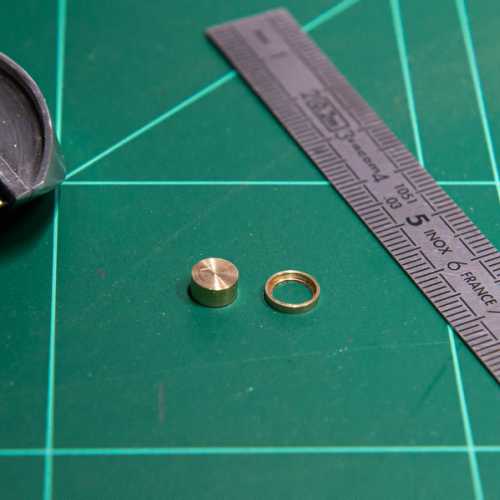

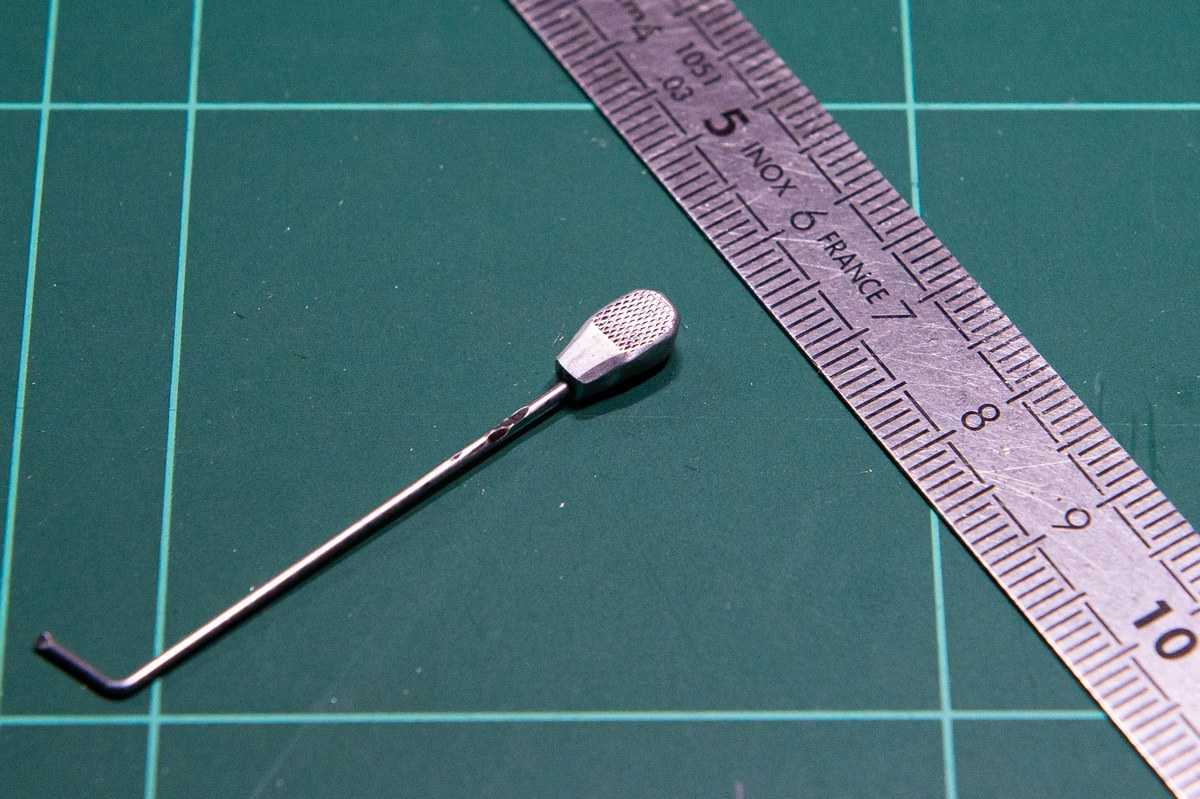

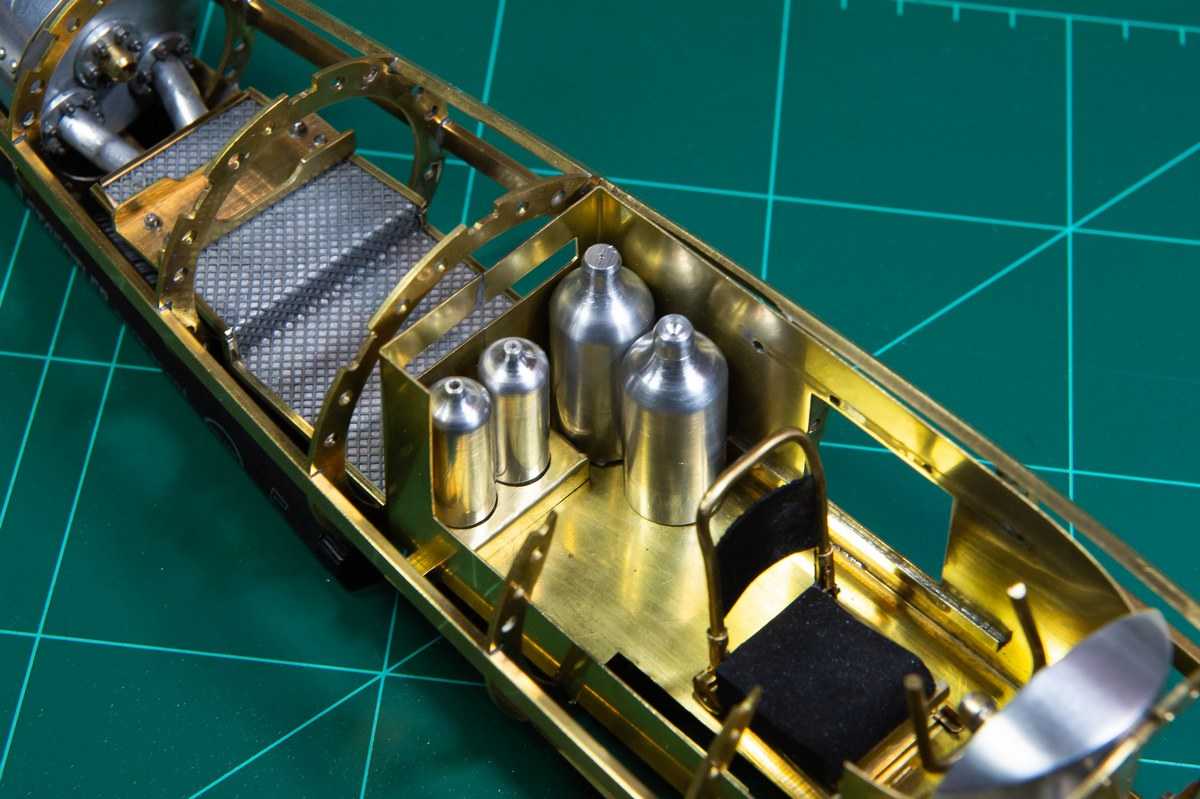

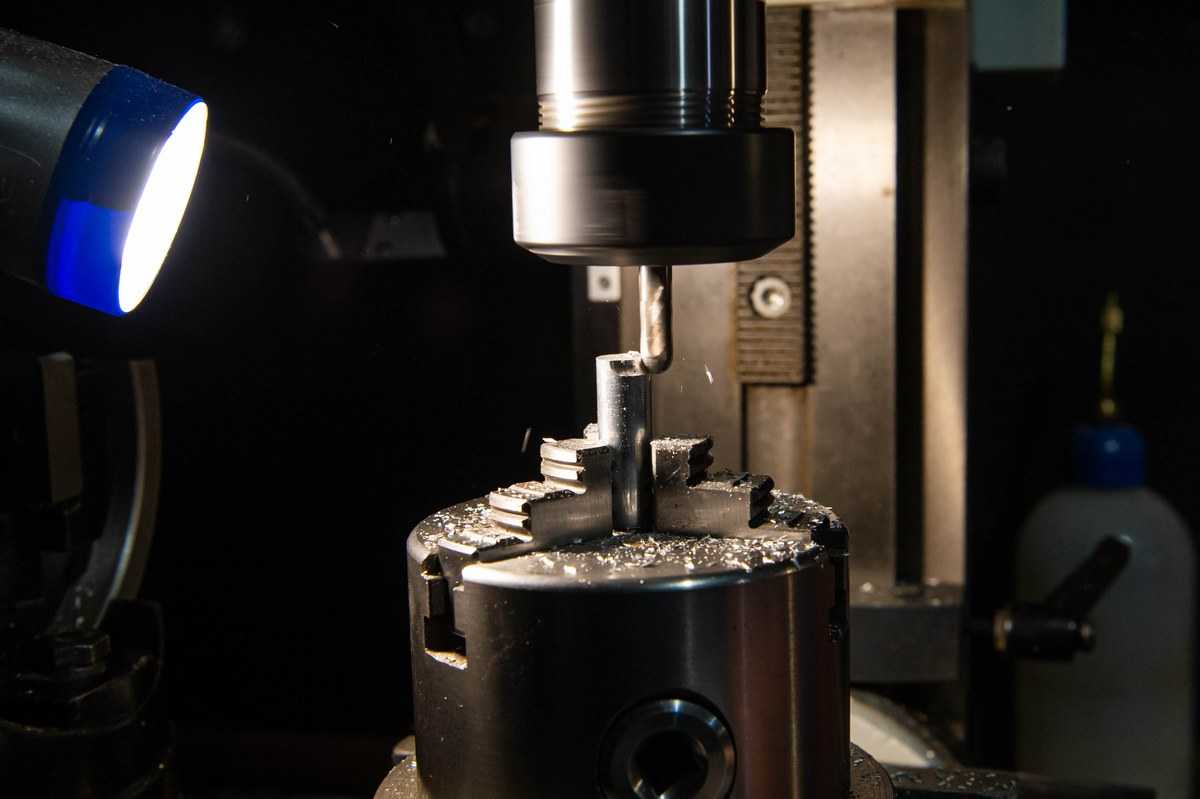

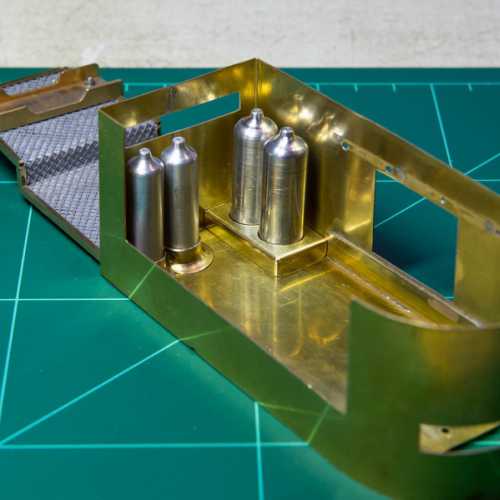

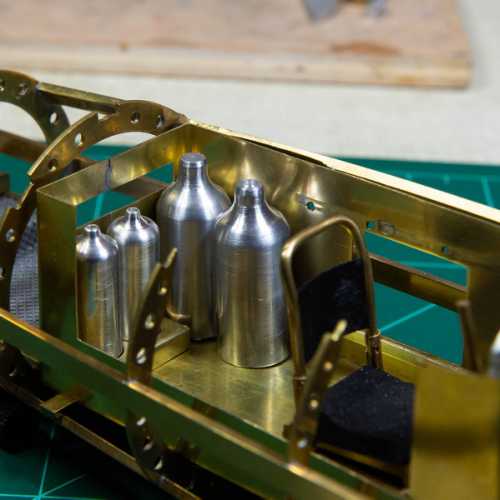

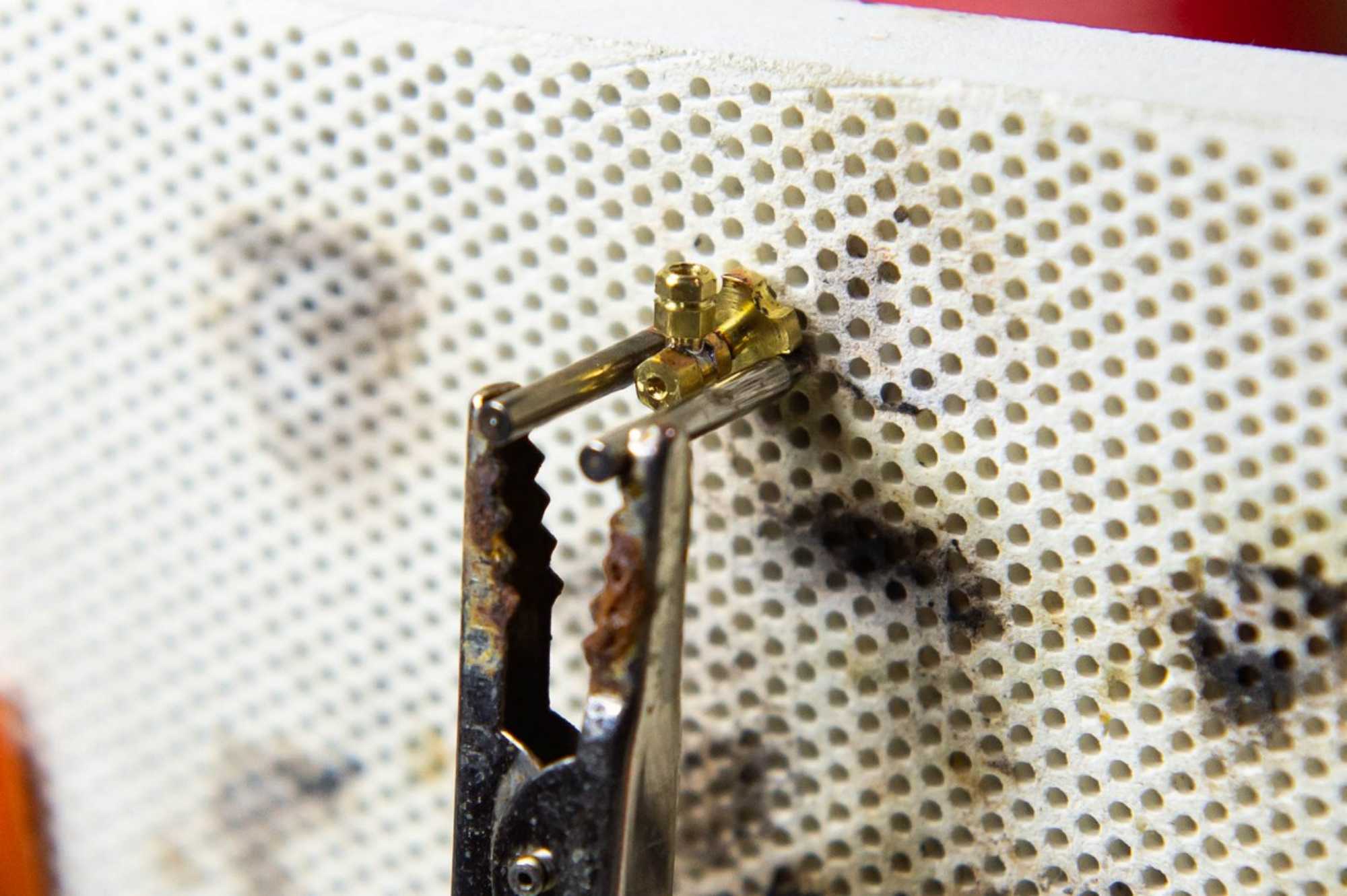

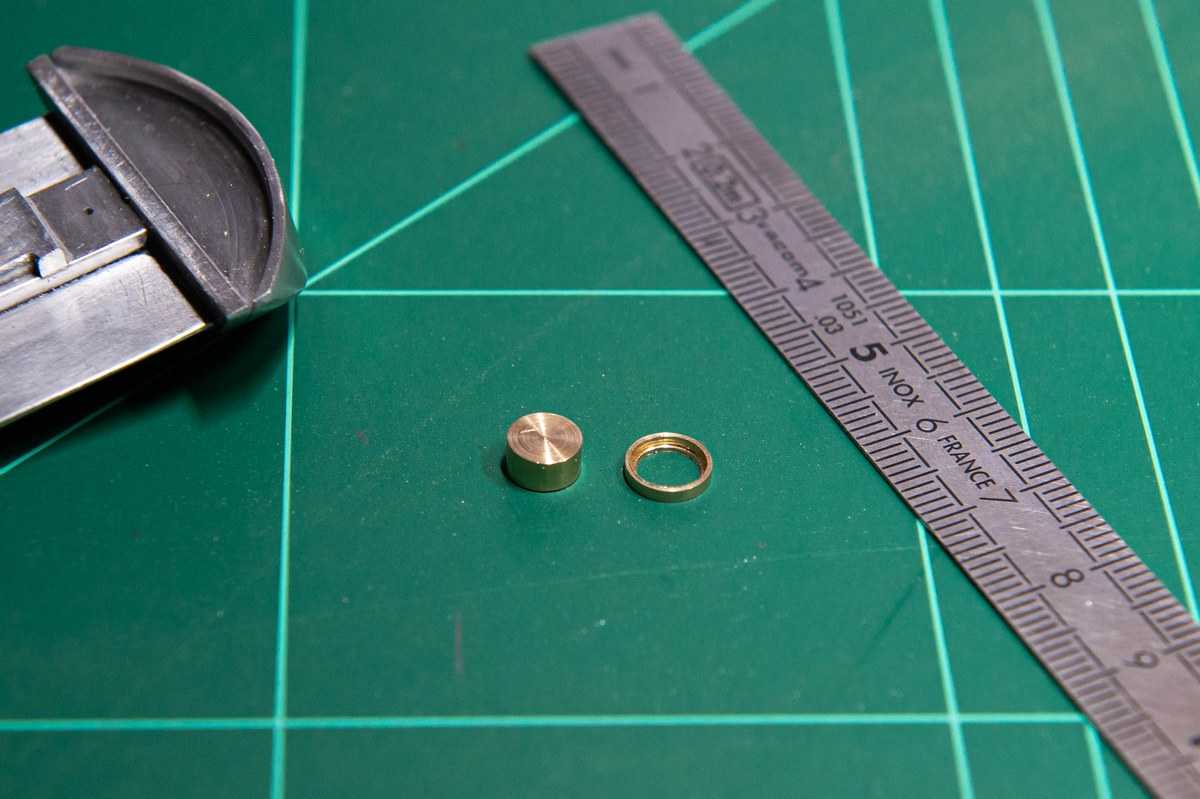

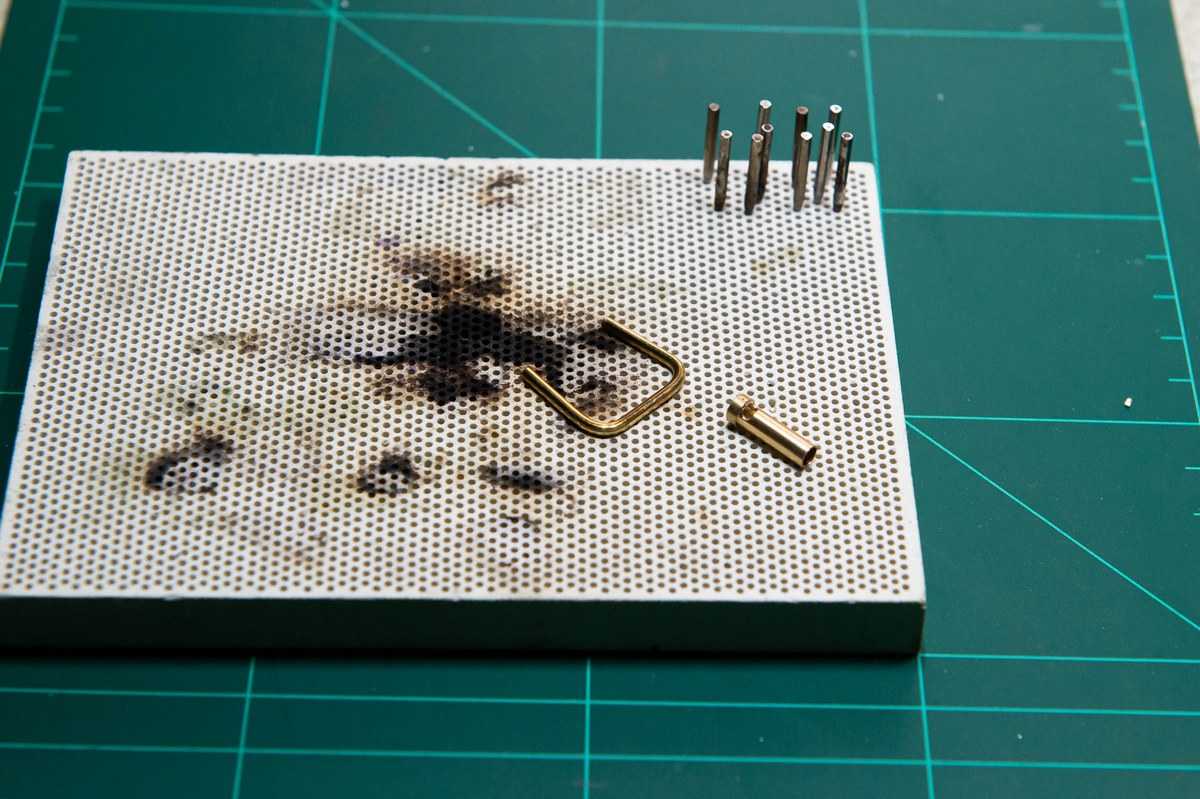

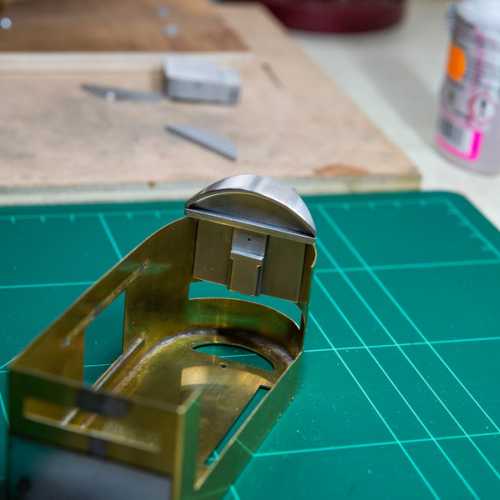

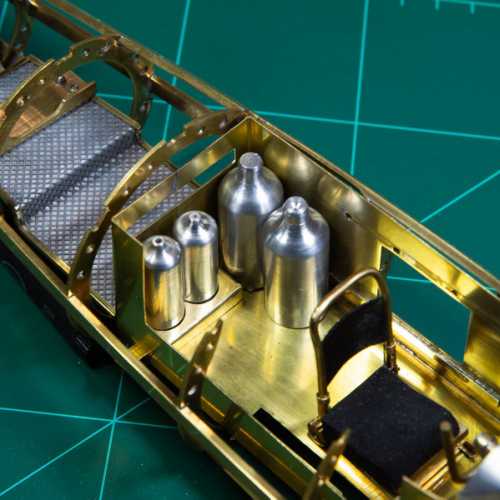

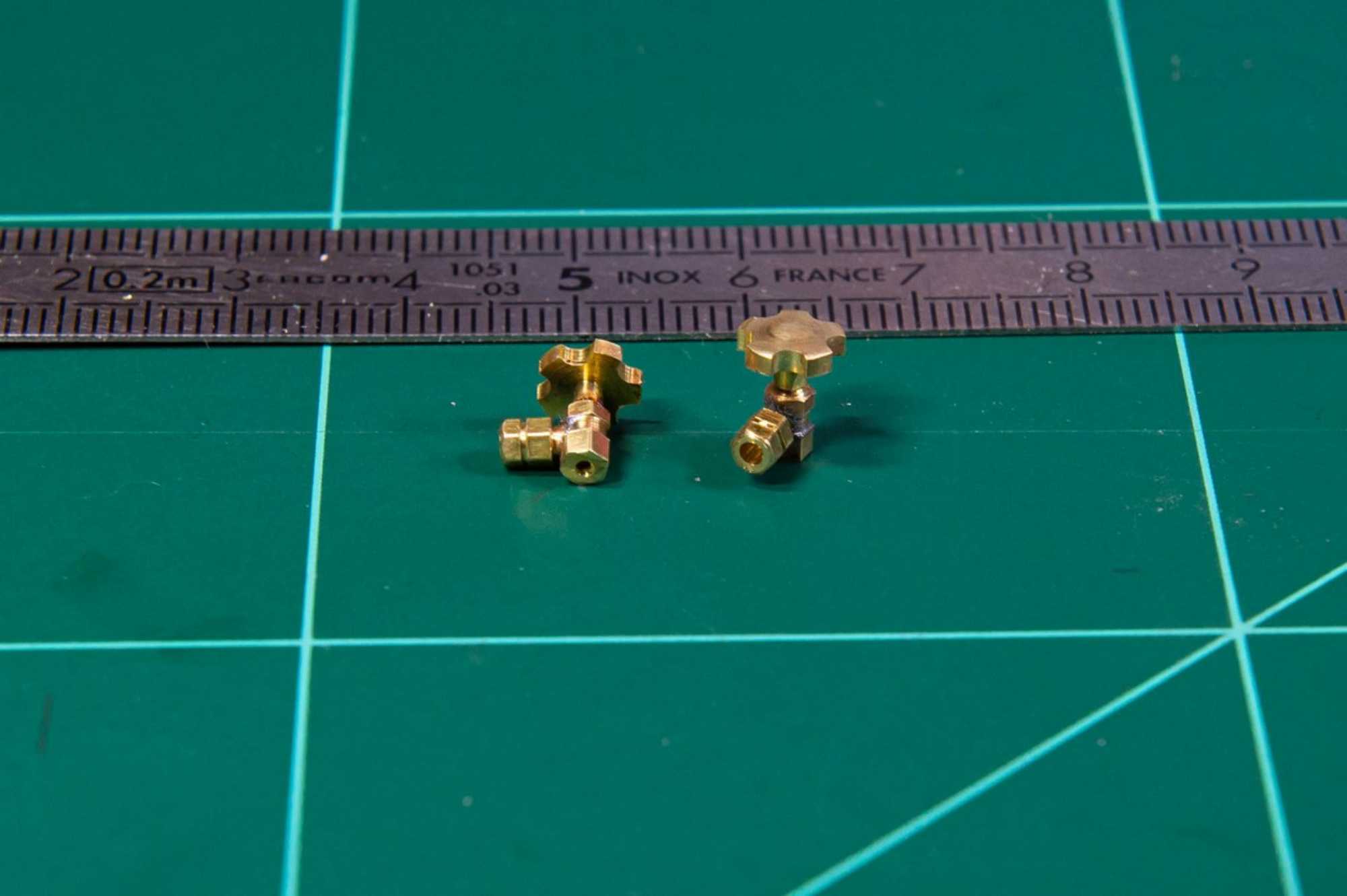

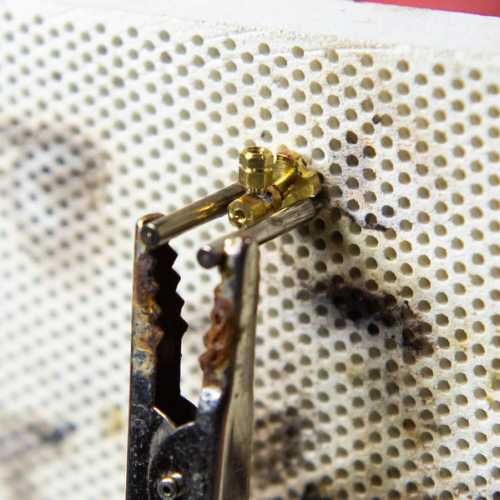

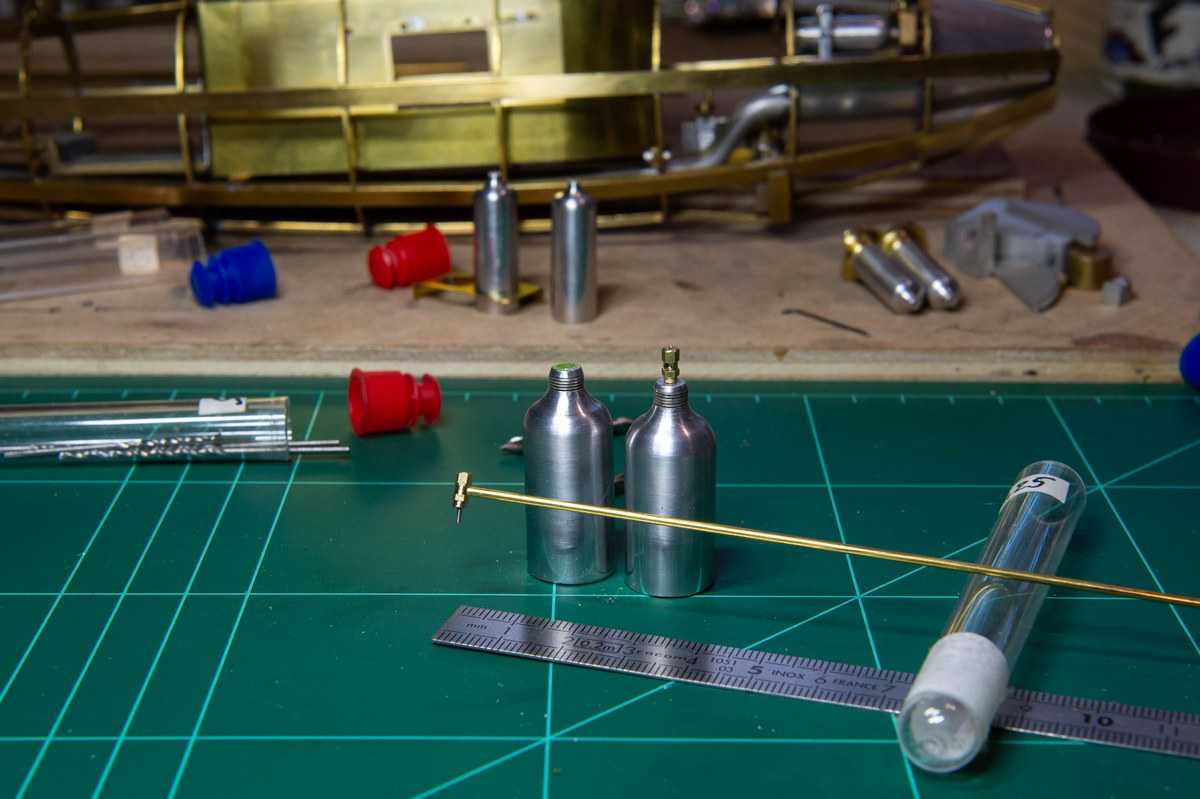

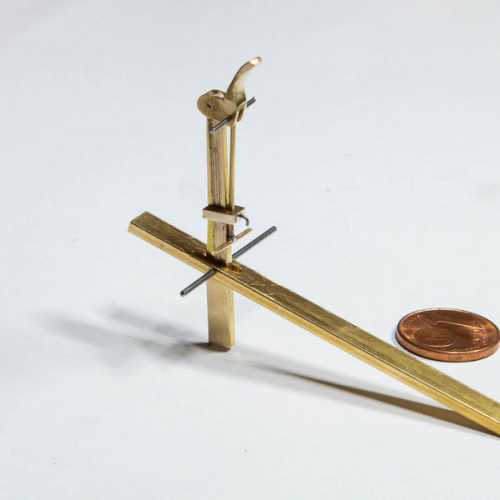

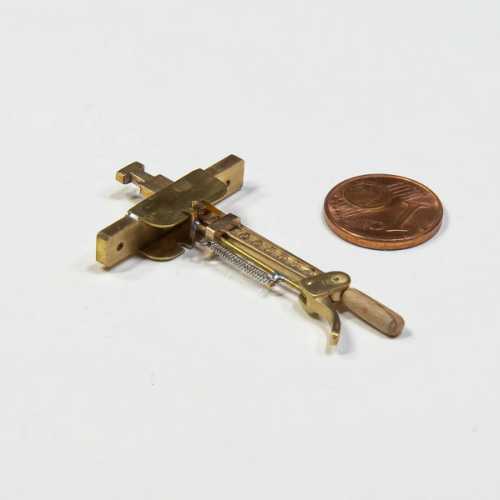

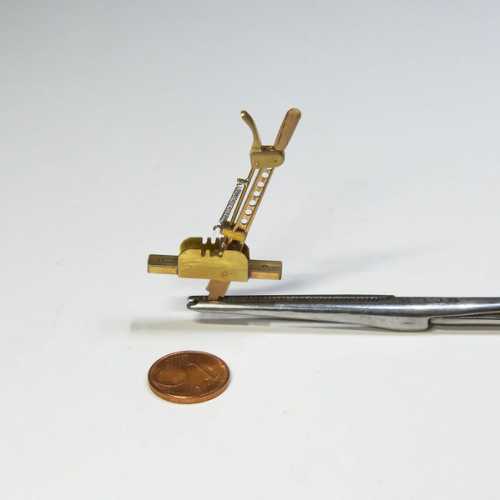

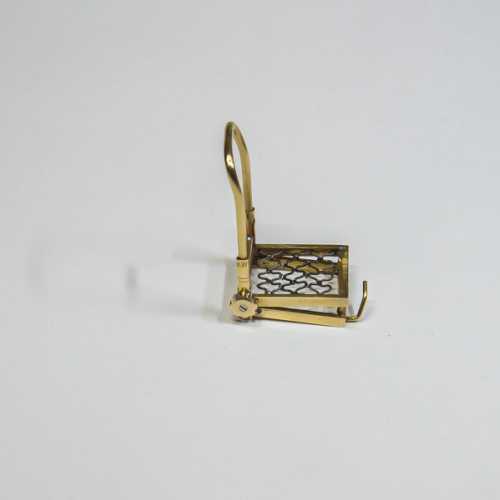

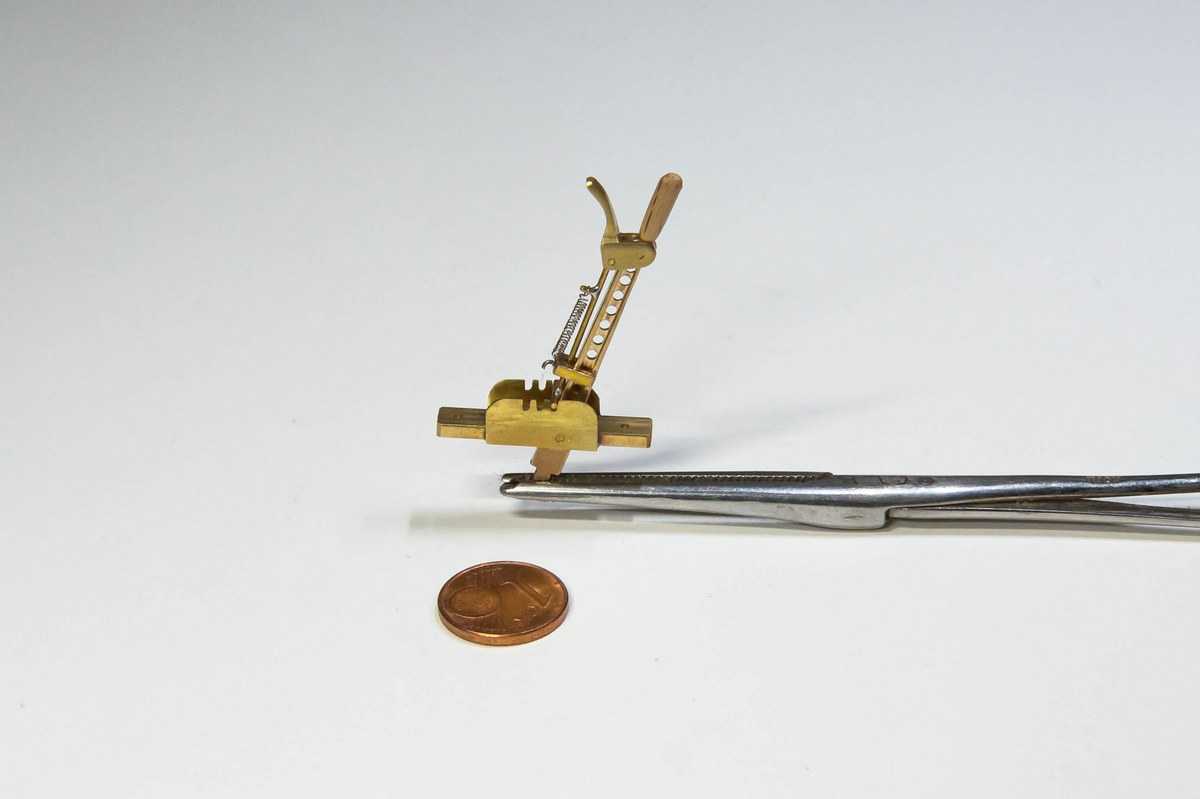

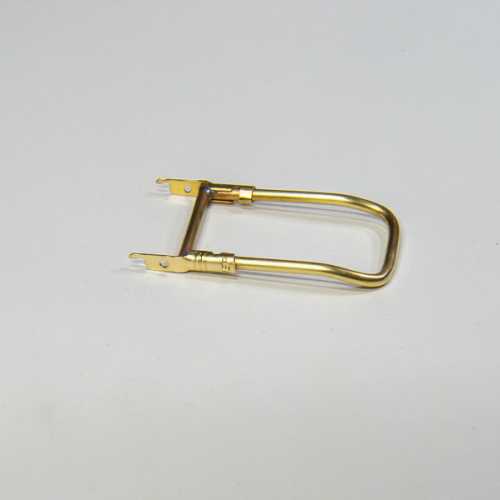

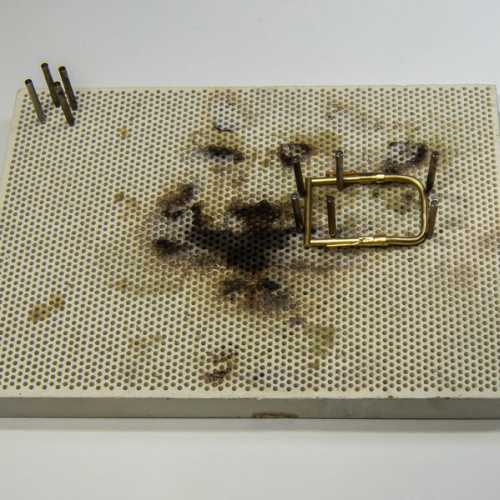

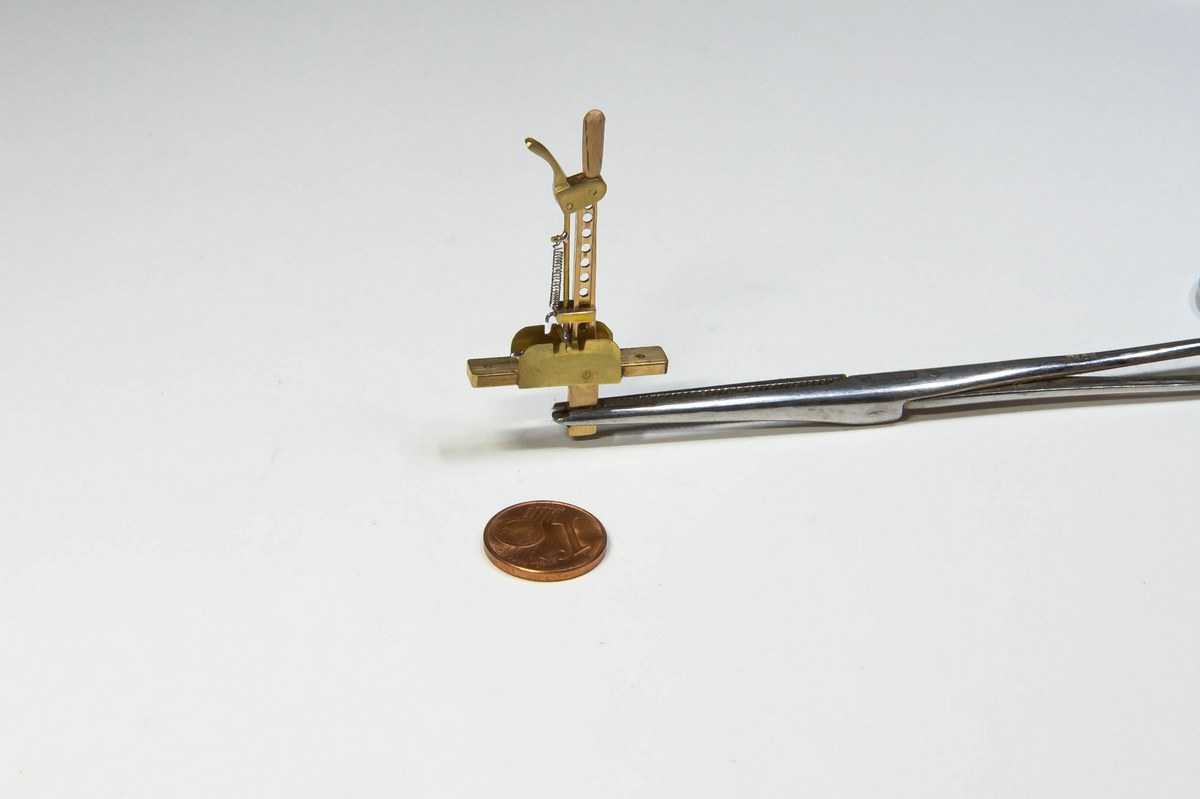

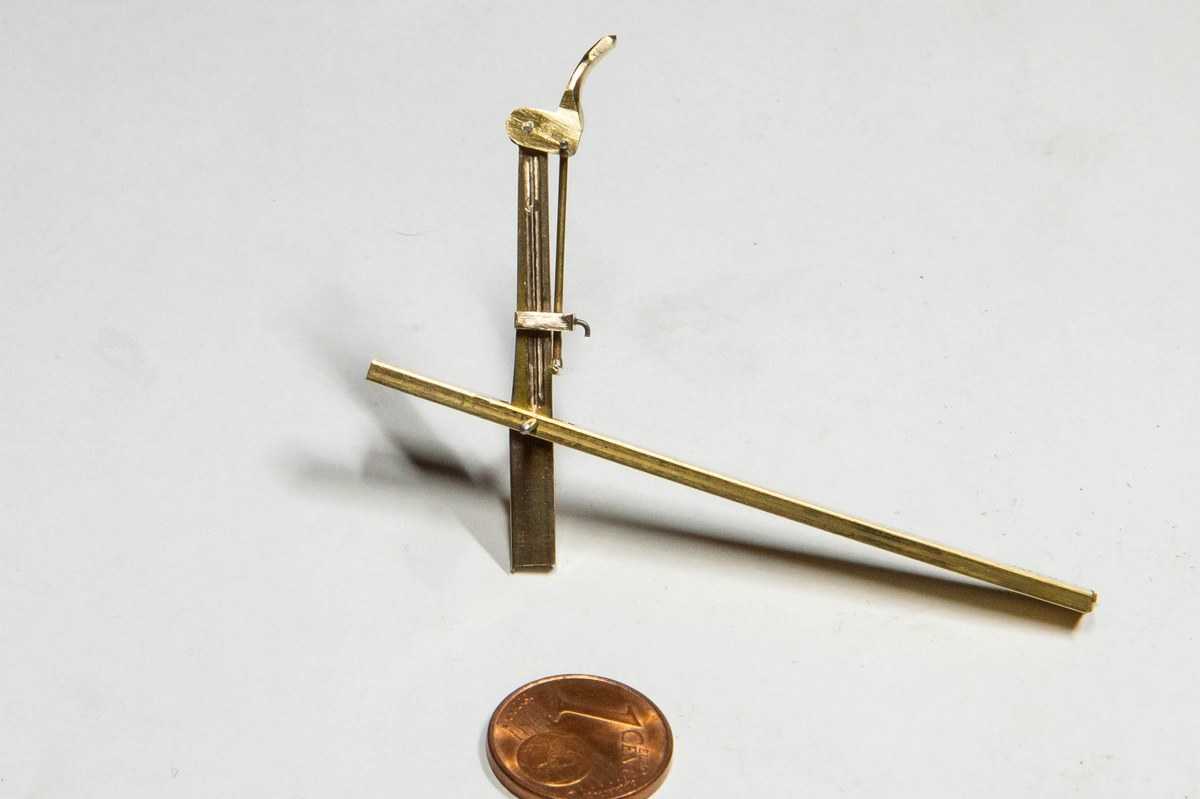

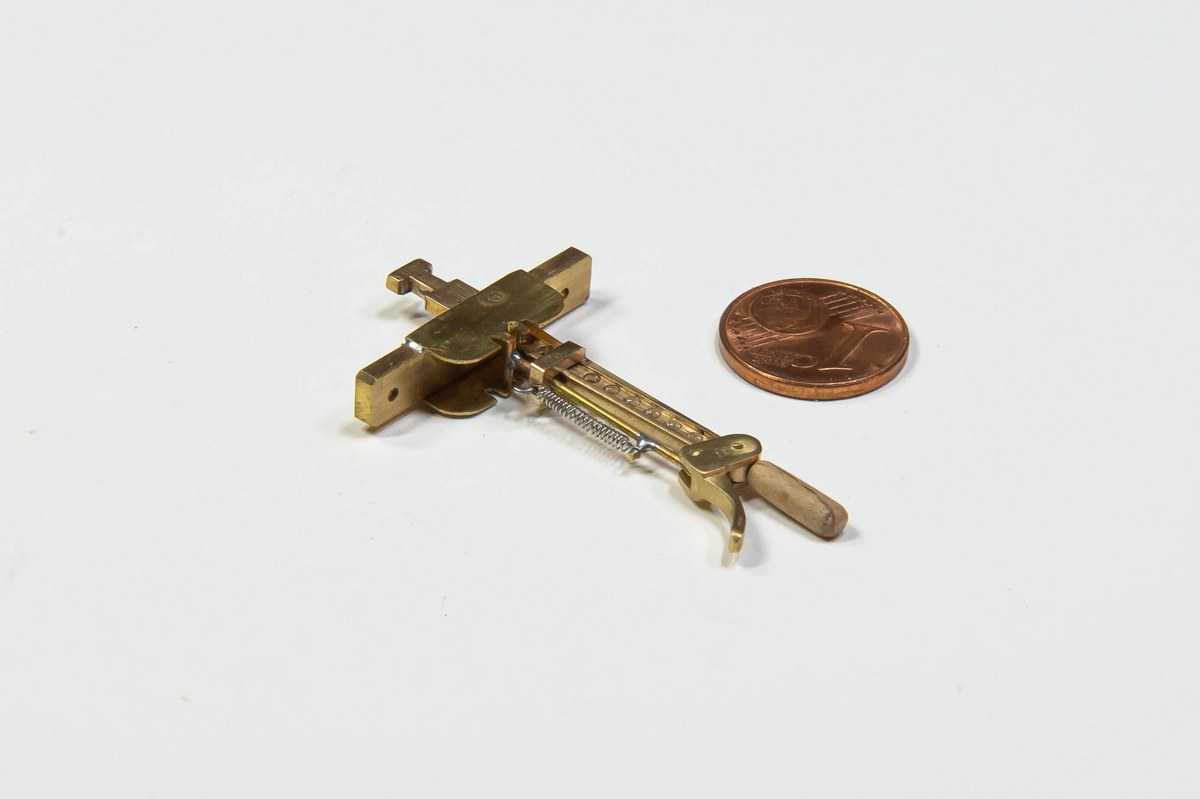

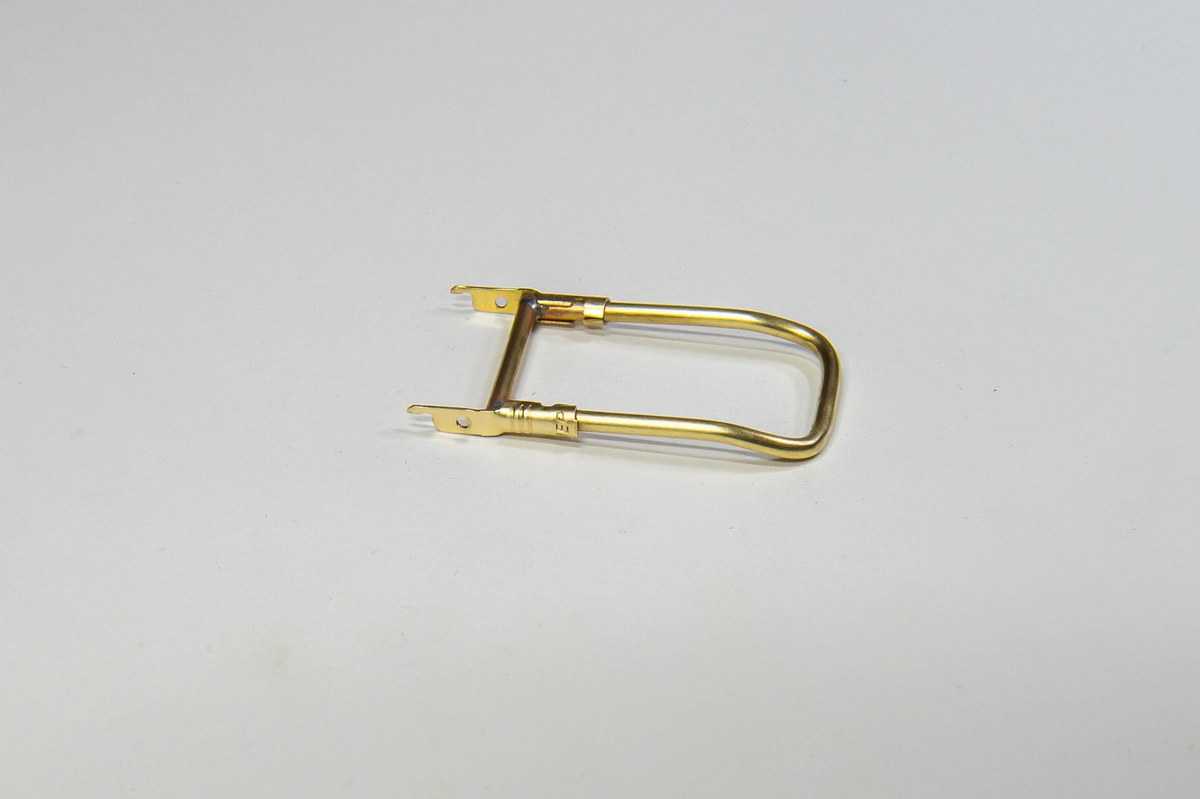

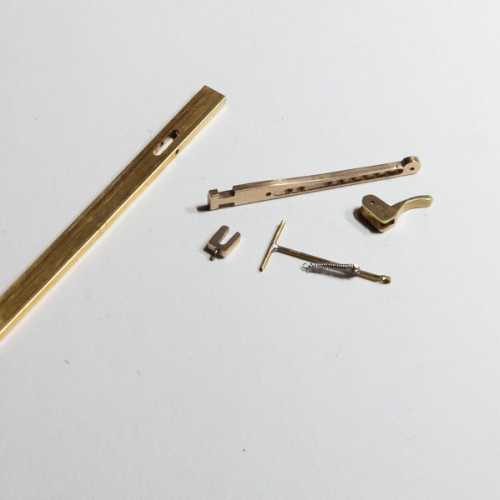

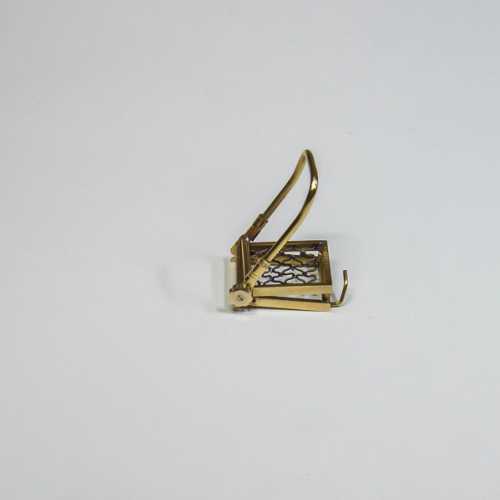

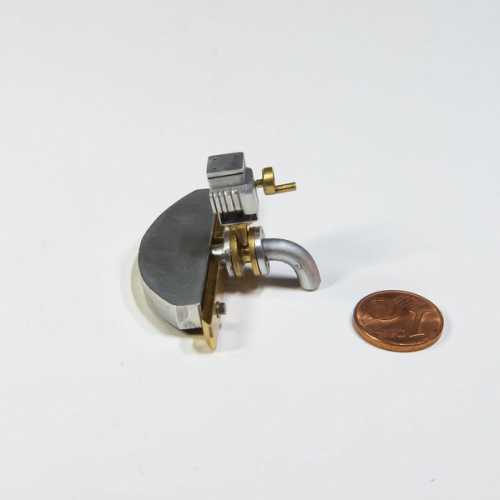

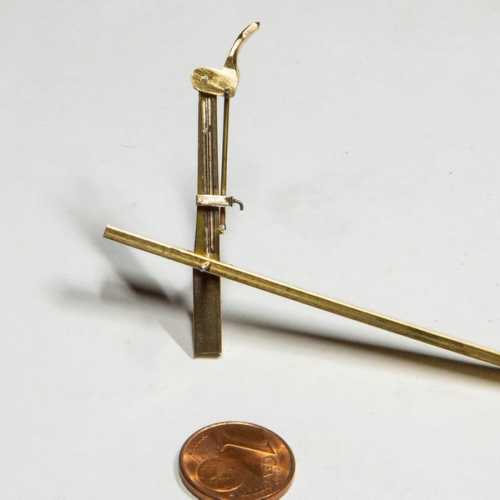

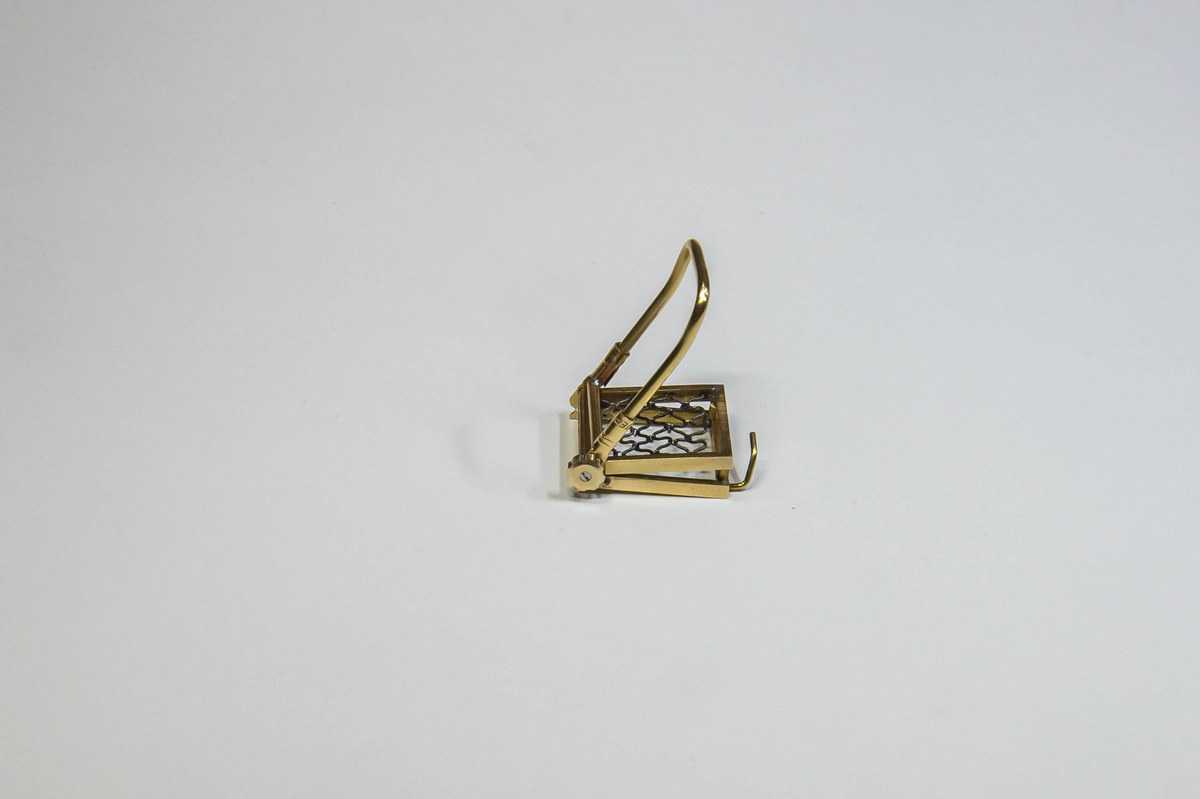

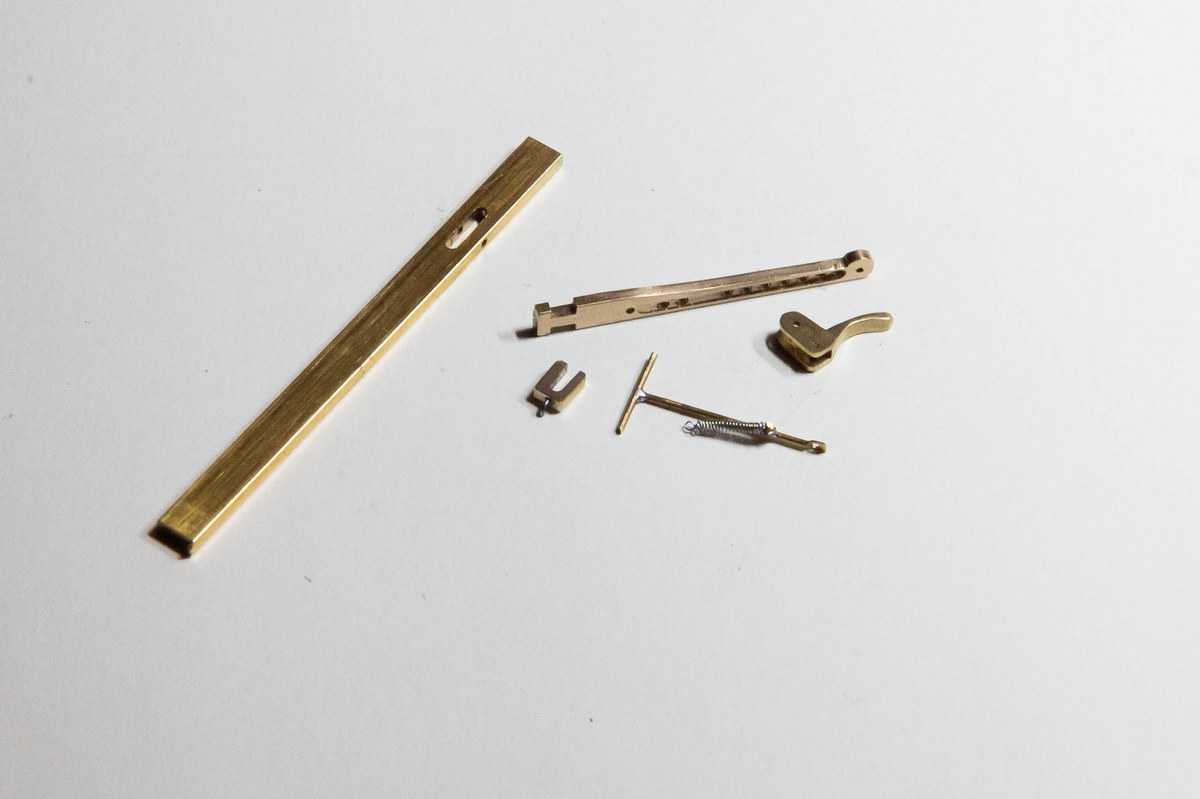

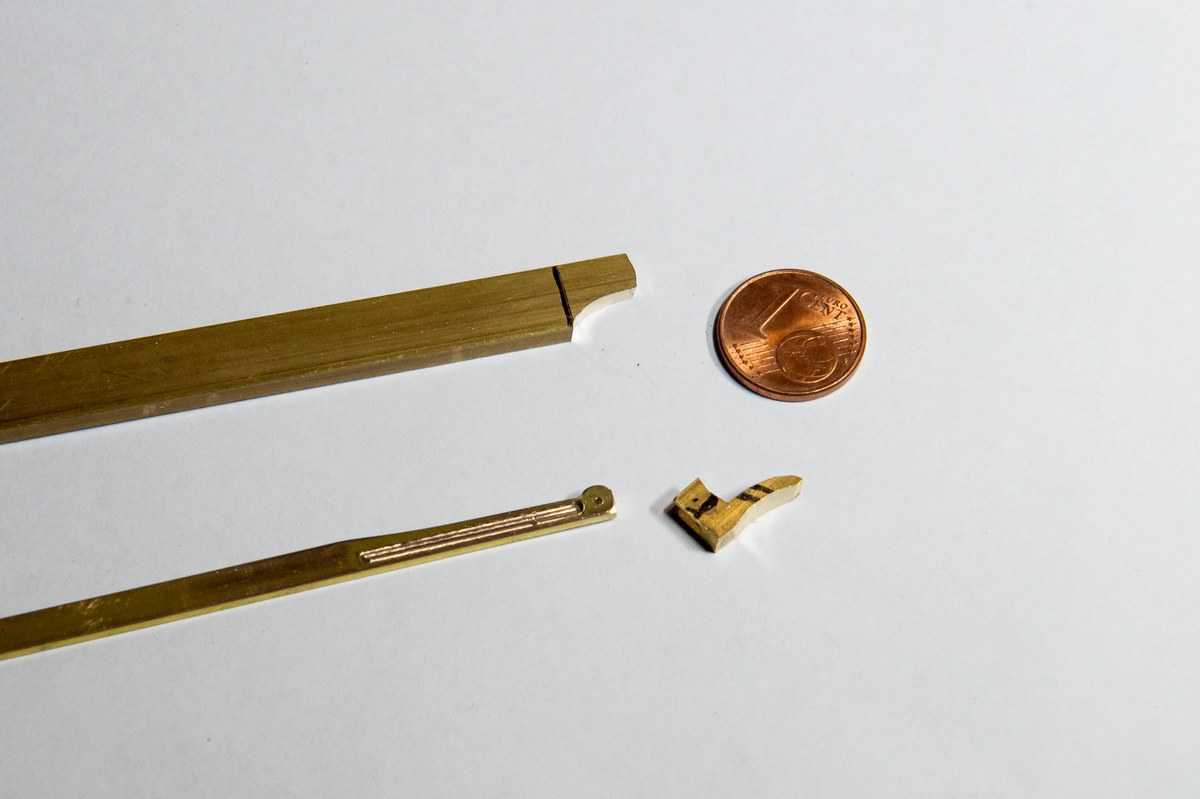

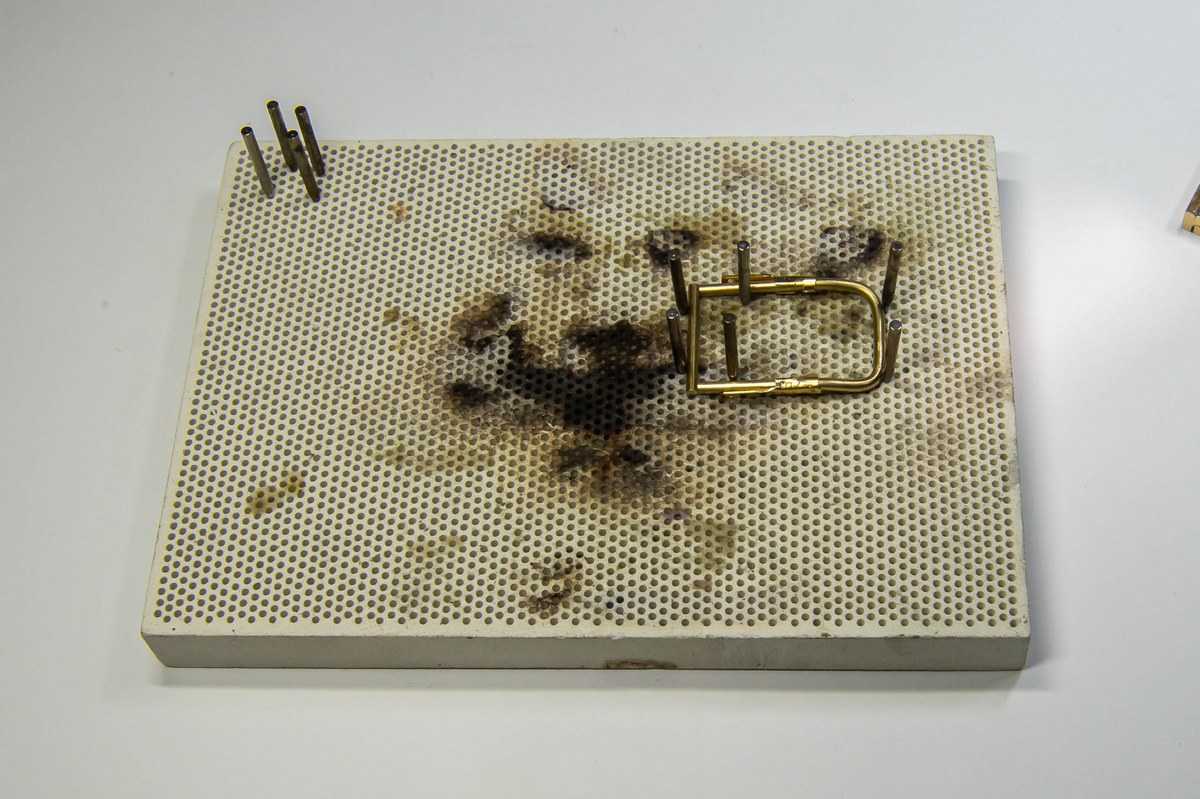

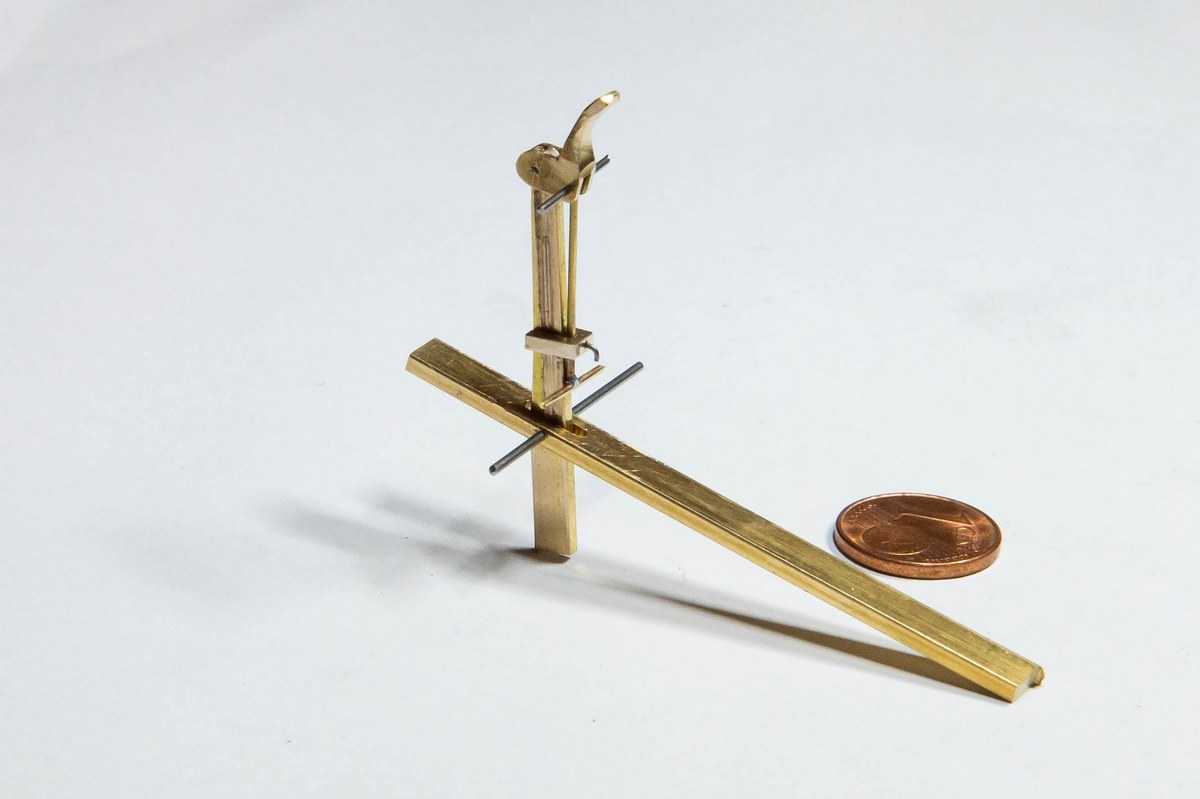

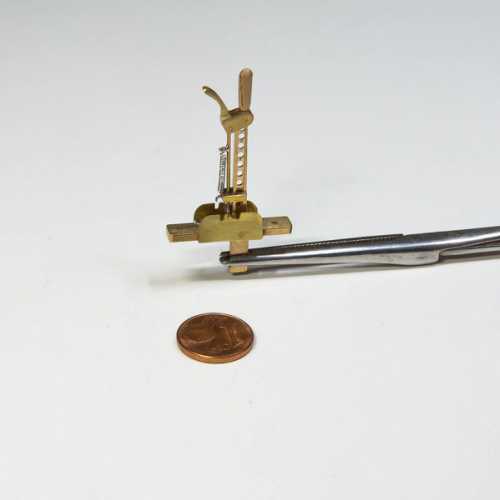

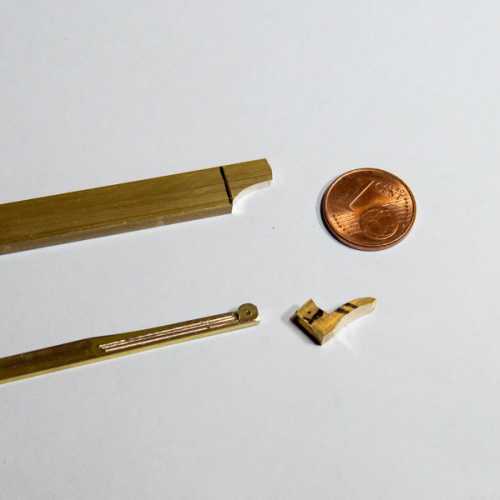

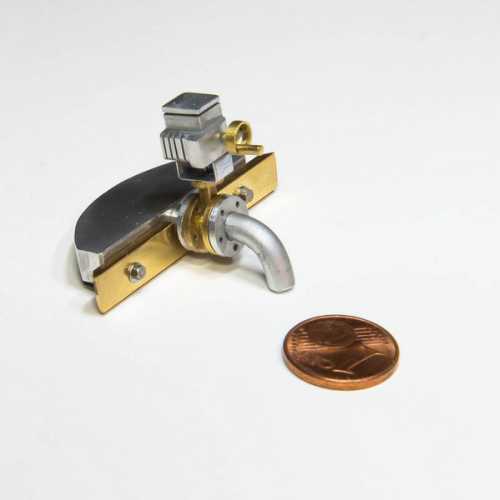

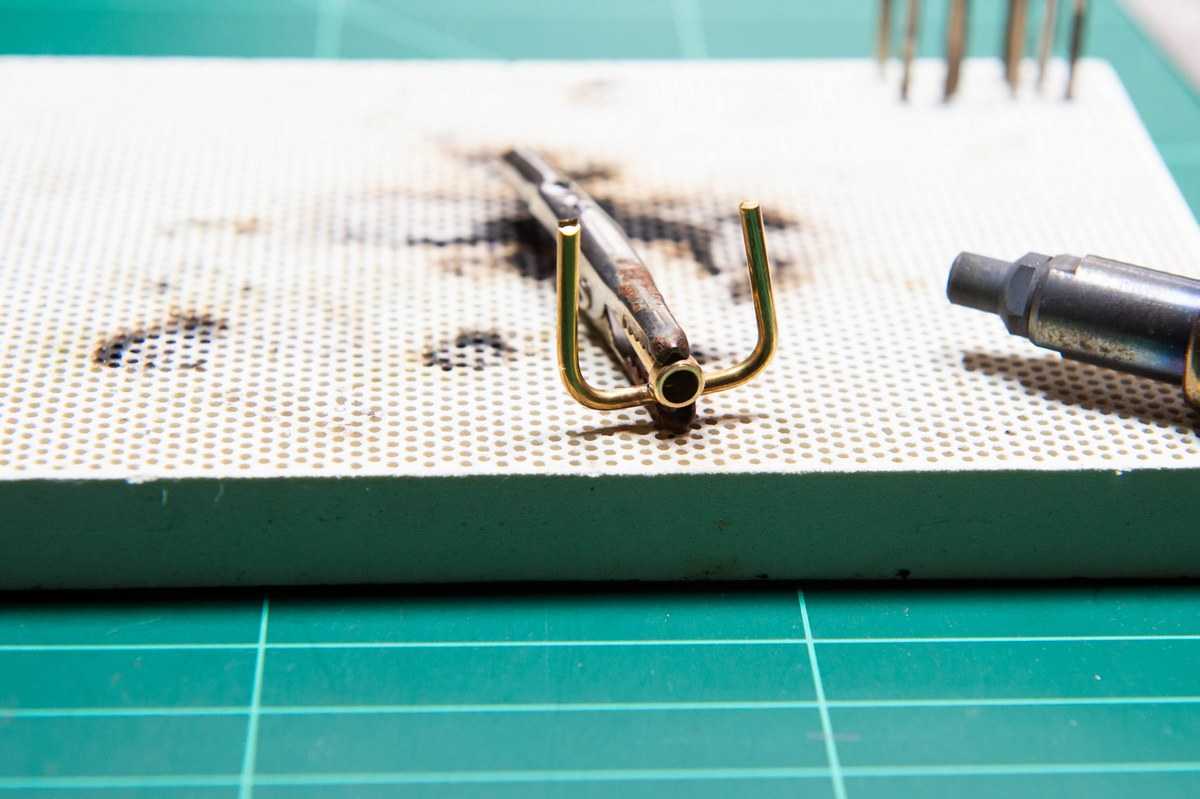

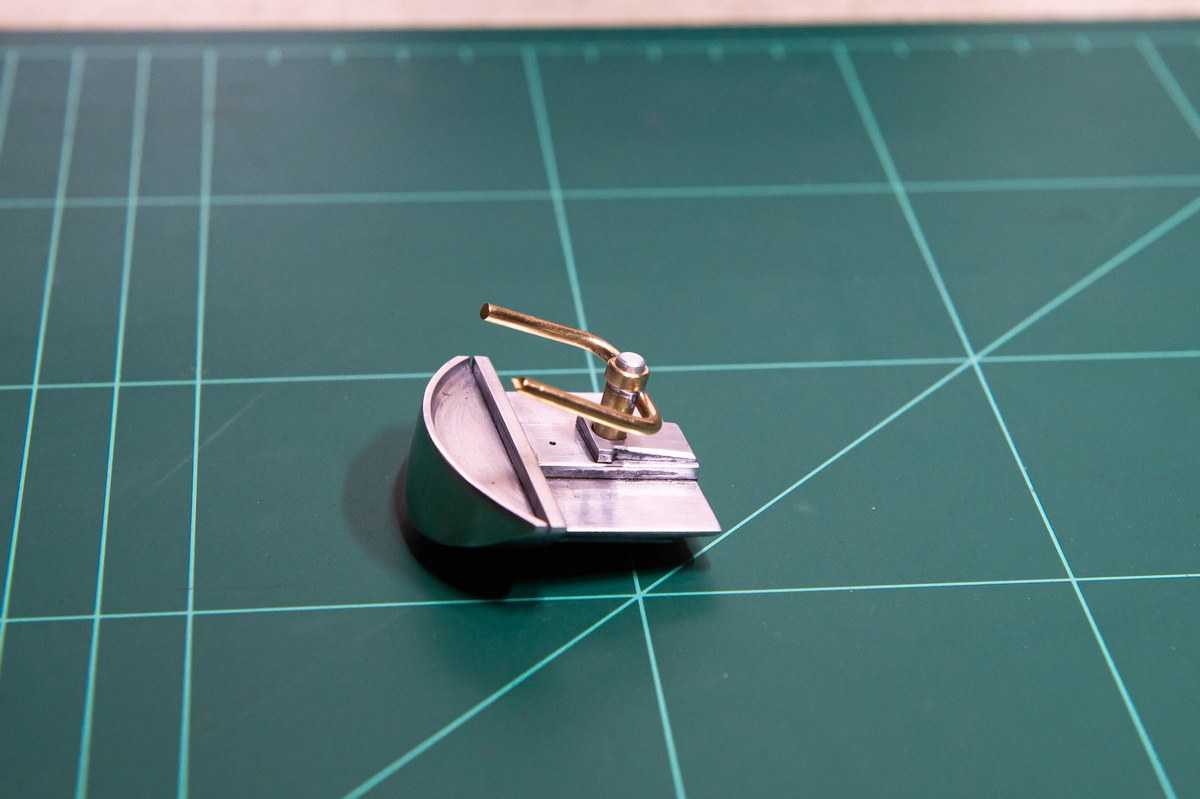

Je m'inspire d'un levier de frein à main. Poussé vers l'avant il ouvre la vanne motorisée pour remplir les ballasts, tiré vers l'arrière il actionne les bouteilles de gaz pour expulser l'eau. Position centrale on navigue à la profondeur voulue. Fabrication complète y compris le ressort. L'ensemble est fonctionnel ;o)
